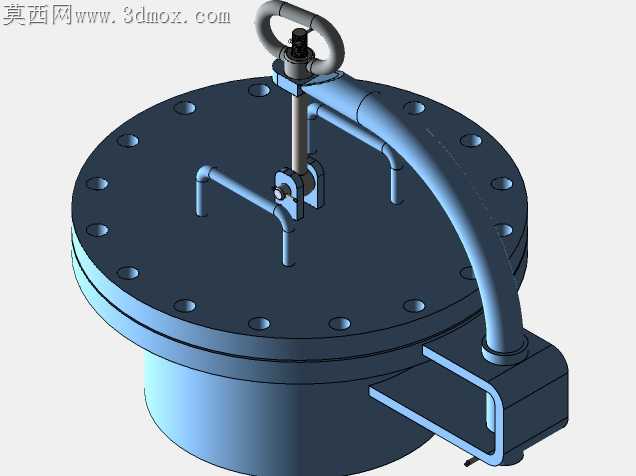

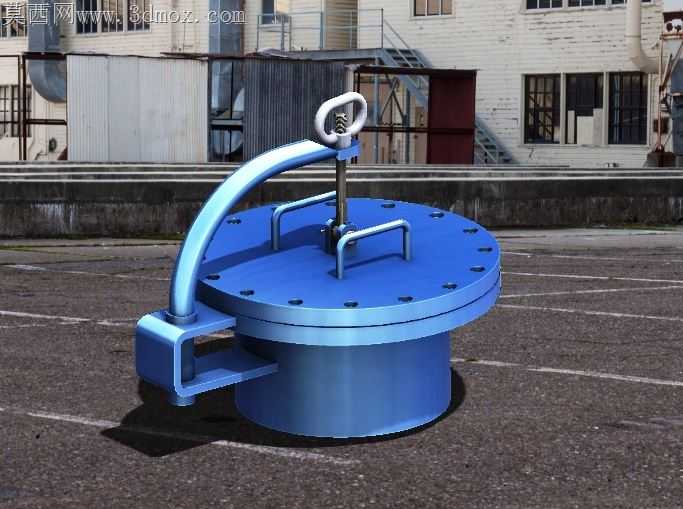

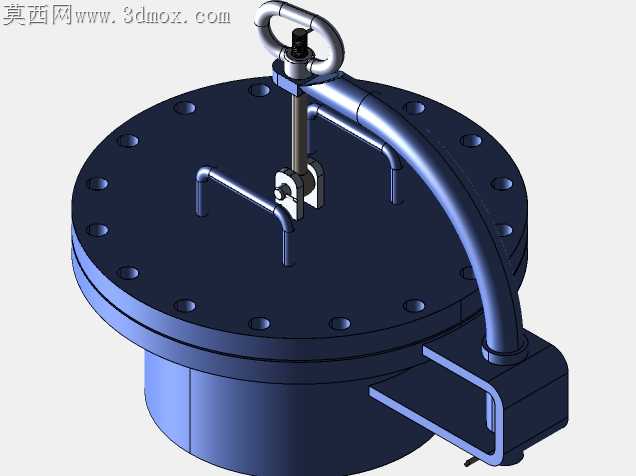

16寸150#水平吊柱式人孔井盖结构

常压储罐侧壁的水平人孔长期存在启闭卡涩、密封面压合不均的问题，这款吊柱式人孔的结构设计恰好对准这类现场痛点做了针对性优化。吊柱的回转臂根部做了加厚轴套配合结构，没有采用常见的薄耳板铰接形式，避免长期启闭后铰接点变形下垂，导致盖体与法兰密封面错位。盖体上的两个U型把手位置经过重心校核，单人操作时扶握把手就能平稳对齐法兰螺栓孔，不会出现盖体偏斜蹭伤密封垫片的情况。顶部吊环与中心拉杆的连接做了球面自位配合，旋紧压合时拉杆不会随锁紧动作跟转，避免密封垫片受扭转剪切力提前失效。法兰盘上的螺栓孔沿圆周均布，孔位与盖体凸缘的定位止口做了小间隙公差配合，盖体落位时止口先嵌入法兰内圈定位，再穿螺栓紧固，哪怕是高空侧壁作业，操作人员不用反复调整孔位就能完成装配。吊柱的侧装支座与筒体焊接的贴合面做了铣平处理，没有留焊接坡口的凸棱，避免现场焊接时支座偏斜，导致整根吊柱回转轨迹偏移。盖体背面的密封槽深度按常用耐油石棉橡胶垫、四氟垫片的压缩率做了适配，槽边做了R0.5的圆角过渡，不会割伤垫片边缘。回转臂的弯曲弧度做了抬升设计，盖体完全翻开时不会磕碰筒体侧壁的保温层，翻开后的停靠位置刚好避开检修人员的进出通道，不会出现通行剐蹭。锁紧机构的吊环螺母做了加大接触面设计，手动旋紧就能达到密封所需的压紧力，不需要额外加力杆撬动，日常检修启闭效率比普通螺栓紧固的人孔高近六成。铰接位置预留了润滑脂注油通道，长期户外使用也不会出现锈死卡滞的问题，盖体与吊柱的连接点做了可拆卸销轴结构，后期更换密封件或者检修吊柱时不需要切割焊接，直接拆销轴就能分离部件。所有棱角位置都做了倒钝处理，没有尖锐毛刺，现场操作时不会划伤检修人员的手套或皮肤，适配石化、给排水、储运等各类常压储罐的侧壁检修口使用场景，哪怕是带轻微内压的工况，压合结构也能保证密封面均匀受力，不会出现局部渗漏的问题。
