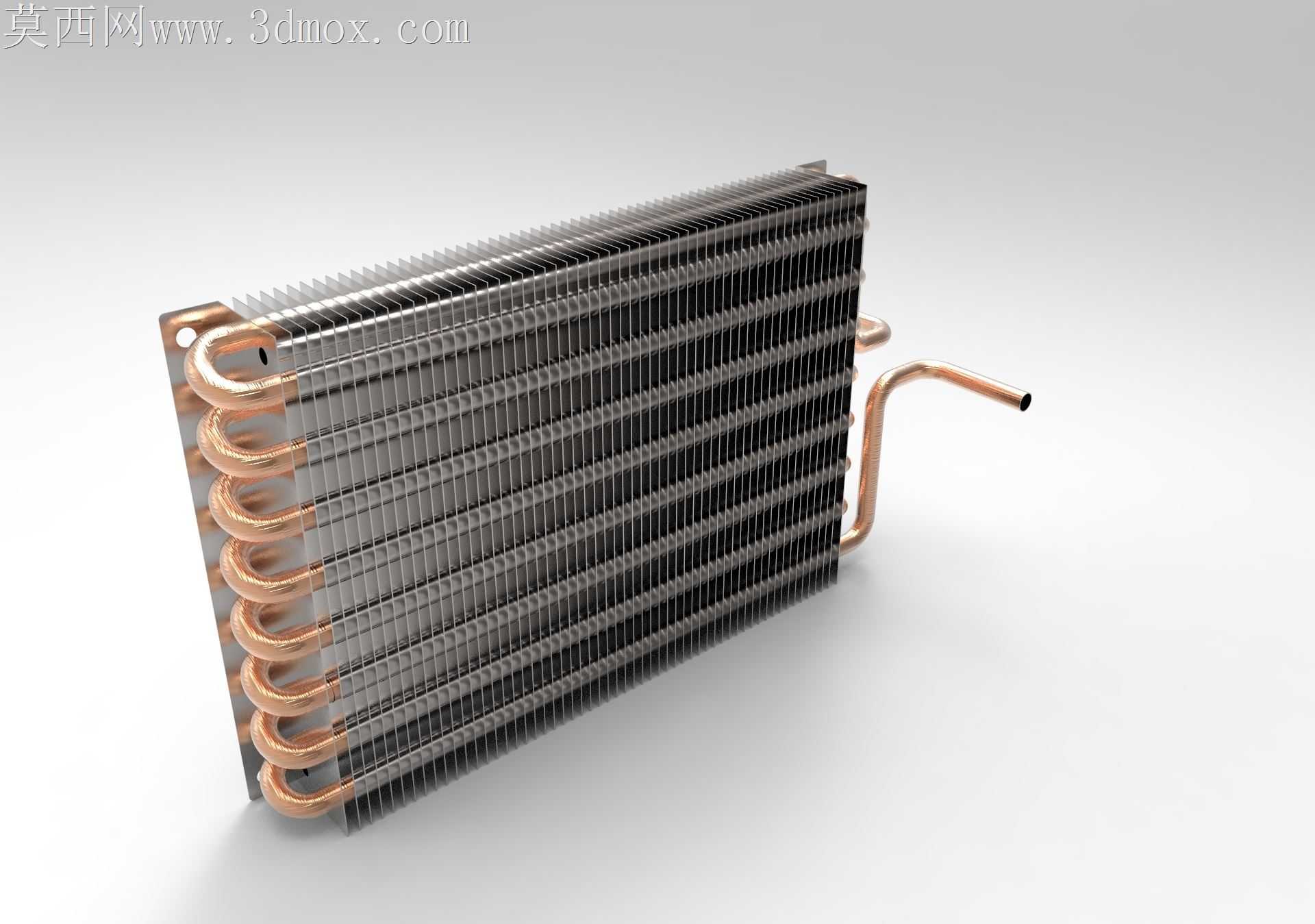

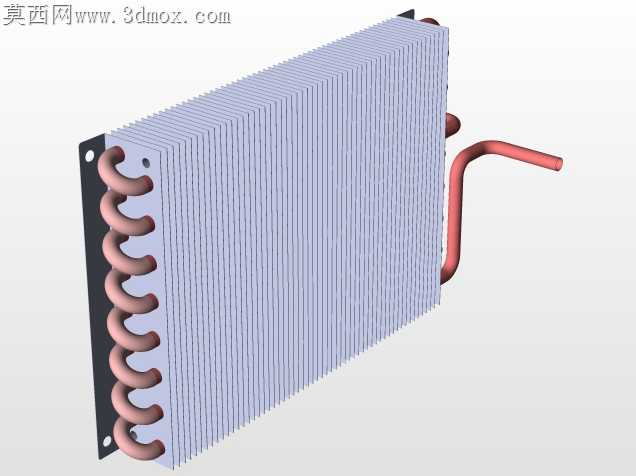

翅片管式空调换热芯体结构设计

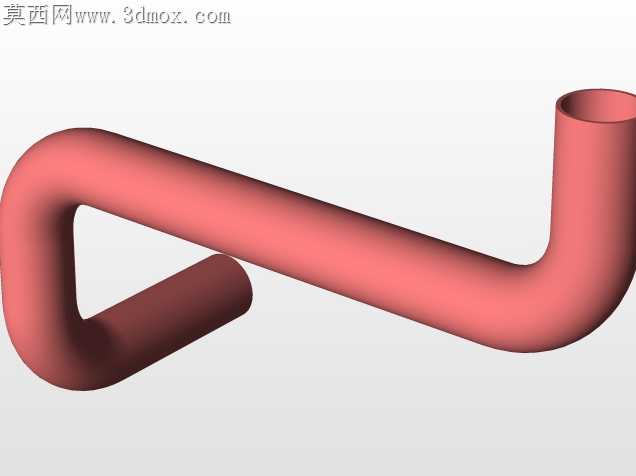

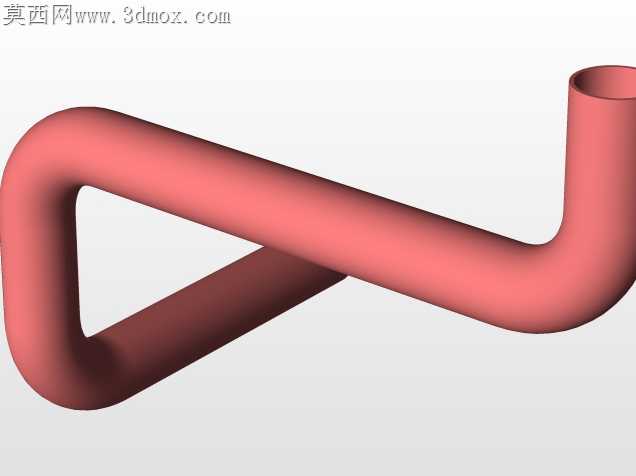

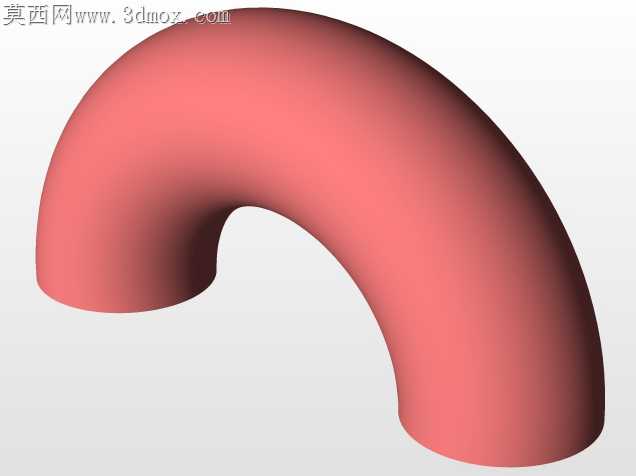

翅片与铜管的胀接贴合度一直是空调换热器加工中最容易被忽略却直接影响换热效率的痛点，现场返修案例里近三成换热不达标问题，都来自翅片冲孔翻边公差失控导致的接触间隙。这套模型里的翅片冲孔翻边做了0.12mm的公差预留，刚好匹配紫铜管胀管后的外径扩张量，不会出现过胀导致的翅片倒伏，也不会因为间隙过大形成空气热阻层。弯折的铜管走管路径避开了翅片组的边缘应力集中区，U型弯的弯曲半径取铜管外径的2.3倍，既不会因为弯度过小造成铜管内壁褶皱截流冷媒，也不会因为弯度过大浪费管长增加不必要的流阻。翅片的开窗冲切角度做了细微的非对称调整，顺着空气流经翅片组的流向做了1.2度的倾角偏移，能在不增加风阻的前提下打散翅片表面的边界层，避免长时间运行后积灰附着在翅片根部形成堵灰。进出管的伸出长度做了精准的限位，伸出翅片组端面的长度刚好匹配后续焊接集管的装配深度，不需要现场二次裁切，也不会因为伸出过短导致焊接时焊料渗入管内造成堵塞。翅片的叠片间距保持均匀的1.8mm，每一片翅片的定位凸点都做了0.05mm的高度差控制，叠装时不会出现片距不均导致的通风偏流，也能避免叠装过密造成的凝水排水不畅。铜管与翅片接触的位置没有做多余的圆角过渡，保证最大的接触换热面积，边缘的翅片做了0.3mm的翻边强化，搬运和装配过程中不会出现边缘翅片弯折变形，减少现场安装的校形工作量。进出管的弯折角度刚好适配空调机组内的安装空间，不会和周边的风机、钣金支架产生装配干涉，管端的平口处理预留了焊接坡口，现场装配时不需要额外做管口加工就能直接对接管路。
