油水壳管式换热设备结构设计方案

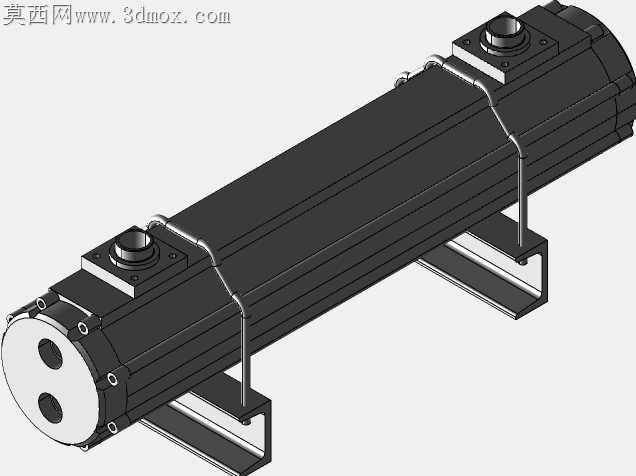

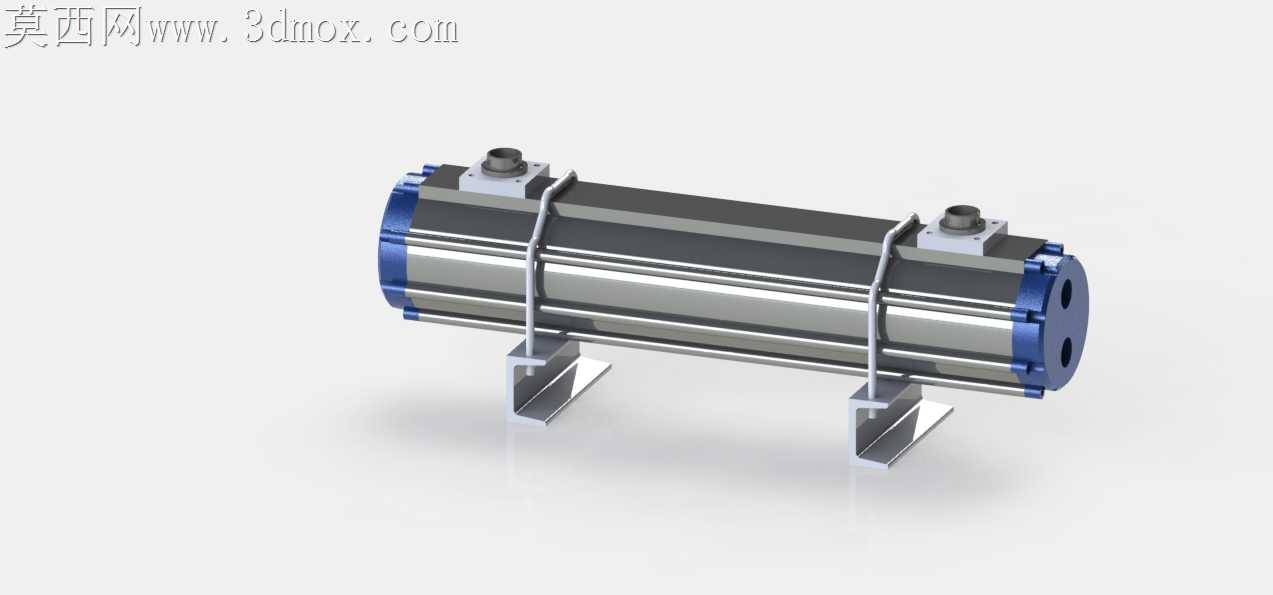

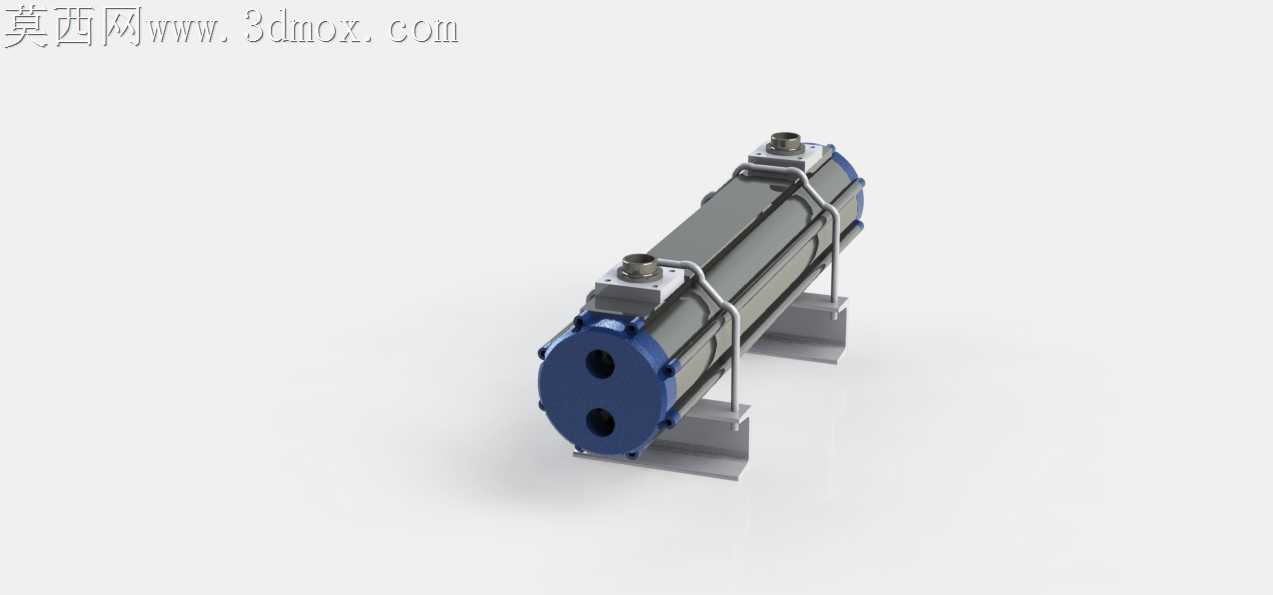

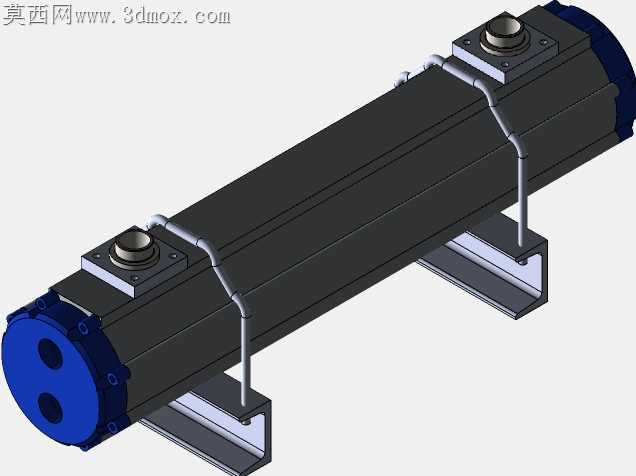

液压系统长期连续运行时，油温过高会加速密封件老化、降低液压油黏度，直接导致执行元件动作精度下降，传统列管式换热器常出现管程密封渗漏、支架共振偏移的问题，这款壳管式油水换热结构在细节上做了针对性的落地调整。端盖双孔流道的密封槽做了0.2mm的深度公差收窄，搭配O型圈装配时不会出现过压挤裂或者欠压渗漏的情况，端盖与筒体连接的螺栓孔位做了错位避让，不会和内部折流板的固定杆产生干涉，现场拆装维护时不用额外挪动周边管路就能完成端盖拆卸。筒体上的两个介质接口采用方形法兰座结构，相比传统圆形焊接法兰，方形座和筒体的贴合焊缝更长，承压时的应力分布更均匀，不会在焊缝根部出现应力集中开裂的问题，法兰座上的定位凸台和外接管路的法兰凹槽精准匹配，对接时不用反复调整对位，能减少管路安装的错边应力。侧面的旁通细管顺着筒体弧度排布，管卡固定位避开了筒体的焊缝区域，不会因为长期振动导致焊缝开裂，细管的弯曲半径做了统一规范，不会出现弯折堵流的情况。底部的两个安装支架采用折弯C型钢结构，支架和筒体的连接面做了弧度贴合处理，焊接时能保证接触面积足够，不会出现支架偏载变形的问题，支架上的长条形安装孔可以适配不同安装基面的孔位偏差，现场安装时不用重新打孔攻丝。折流板的间距做了非等距调整，靠近高温介质入口的区域折流板间距更小，能提升该区域的湍流强度，避免局部过热结垢，管程和壳程的流速匹配经过反复校核，不会出现单侧流速过快导致的冲蚀磨损。筒体两端的蓝色端盖做了加厚处理，承压能力比常规端盖提升30%，端盖表面的防腐涂层适配车间潮湿多油的工况，长期使用不会出现表层剥落锈蚀的问题。
