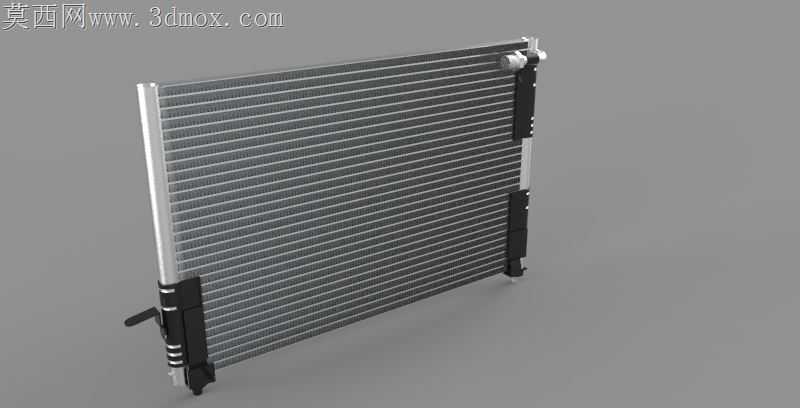

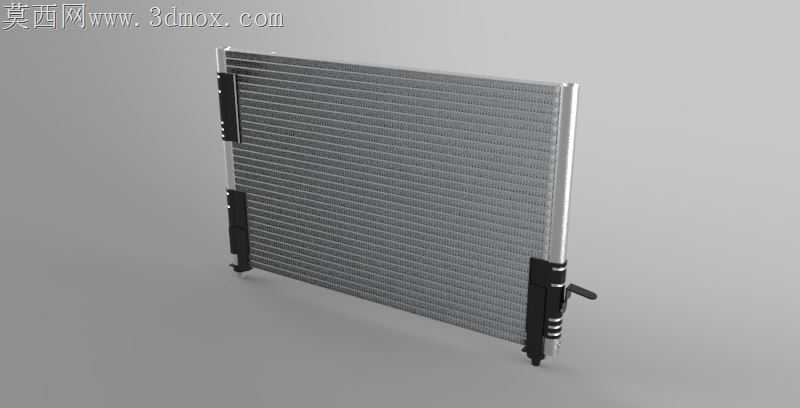

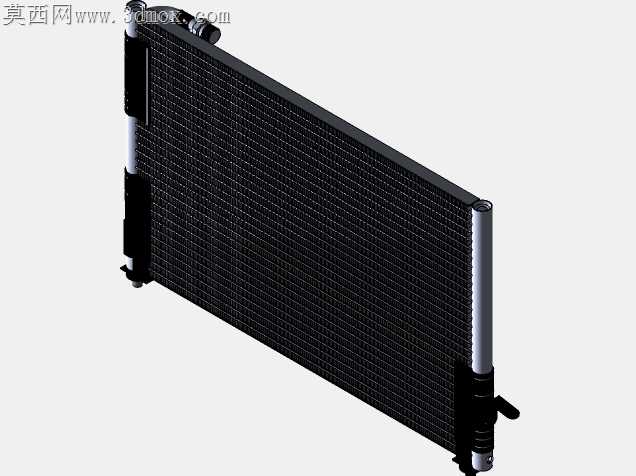

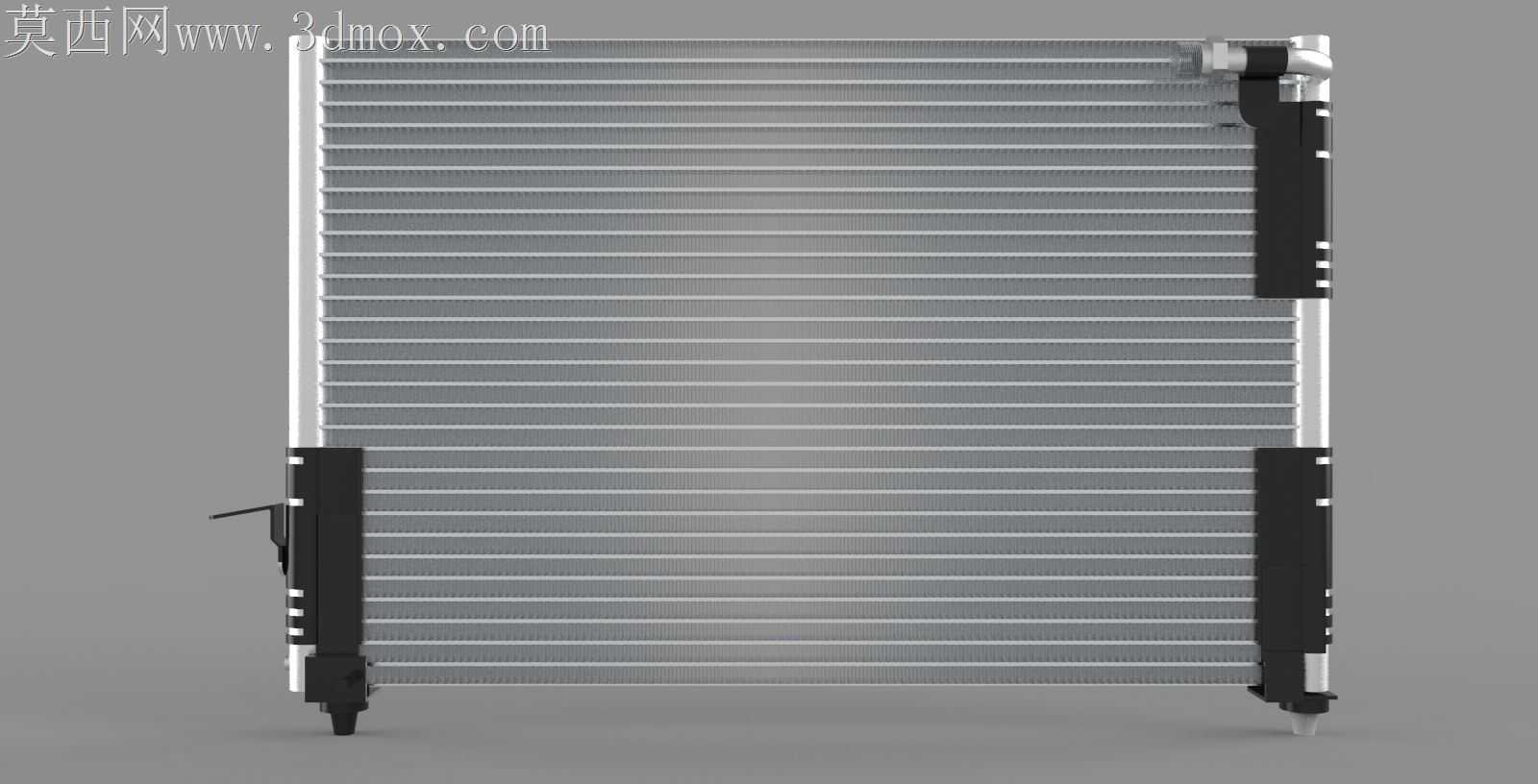

车用铝制管带式换热散热结构

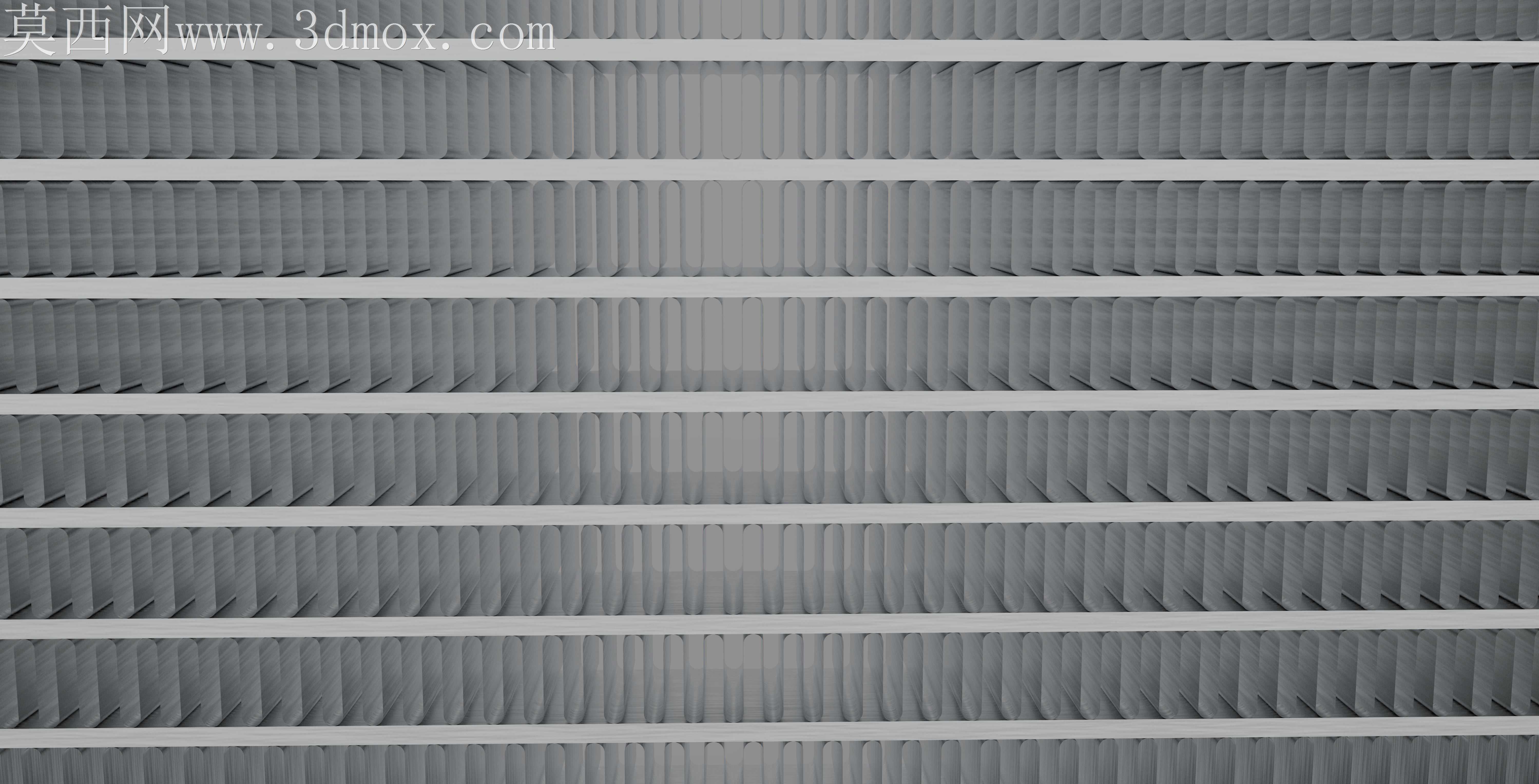

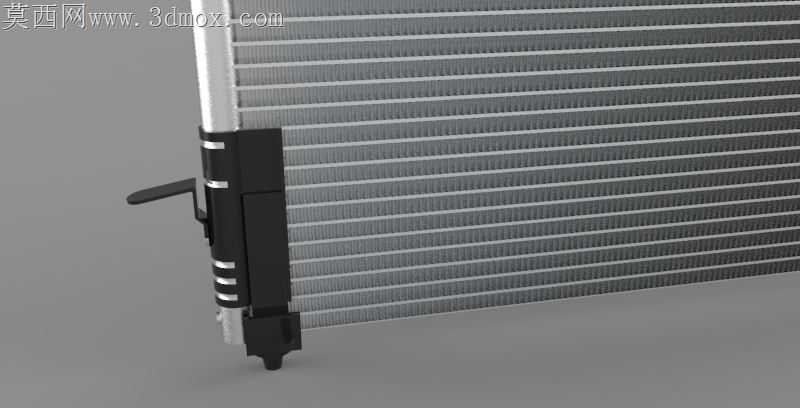

车用散热器的加工适配一直是批量生产环节的核心痛点，铝制薄壁散热带在高速冲制过程中极易出现翅片倒伏、翻边毛刺超差的问题，直接影响后续芯体捆扎后的通风间隙均匀度。这套结构在设计阶段就把加工公差带做了前置约束，散热管的壁厚公差控制在0.08mm范围内，和主板装配孔的单边间隙预留0.12mm，既避免过盈装配压裂管壁导致后期冷却液渗漏，也不会因间隙过大造成钎焊时焊料填充不均形成虚焊。两侧的塑料水室和金属主板的卡接结构做了局部加厚处理，卡爪的脱模斜度调整到1.5度，注塑成型时不会出现粘模拉伤，装配时卡入到位的反馈触感清晰，不需要额外做敲击调整就能保证密封胶圈的压缩量均匀。散热芯体的边板做了局部压筋处理，不是等厚的平直板材，压筋位置刚好对应整车安装时的固定点，能抵消车辆运行过程中产生的振动应力，避免长期颠簸后芯体出现散热管和主板连接位置的疲劳开裂。钎焊工装的定位凸台在模型里做了对应避让，每一层散热带的摆放位置都有隐形的定位基准，不需要人工逐片对齐就能保证整叠芯体的端面平面度控制在0.2mm以内，大幅减少焊后校形的工作量。水室内部的导流筋位置没有做等距排布，而是对准进水口的水流冲击方向，能把高速冲入的冷却液均匀分散到各个散热管内，避免局部区域水流速度过快形成换热死区，也能减少水流对芯体端部的长期冲蚀。表面的喷塑层厚度预留了0.05mm的装配余量，安装支架的连接孔位做了沉台设计，螺栓紧固时不会刮掉涂层造成锈蚀隐患。这套结构没有追求极致的轻量化而过度削减壁厚，而是在加工良率、装配效率、使用寿命三者之间做了平衡，所有的圆角、倒角尺寸都匹配现有量产刀具的参数，不需要开发特殊刀具就能直接上线生产，哪怕是小批量试制阶段也能把单件加工成本控制在合理区间。
