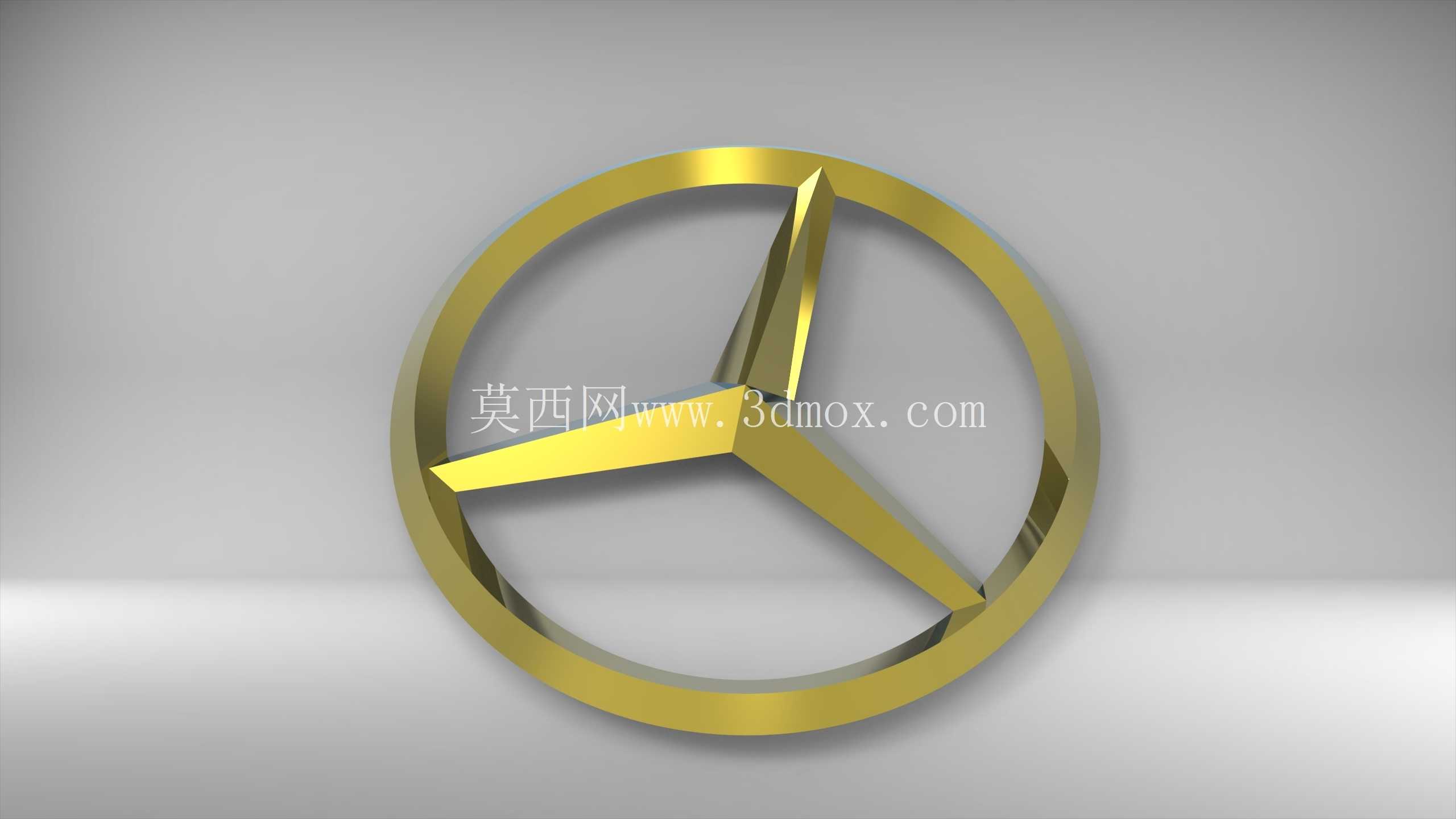

梅赛德斯奔驰三叉星车标立体结构设计

　　从实际装车的功能需求出发，外露安装的车标首先要满足户外环境下的耐候性要求，结构设计阶段需要考虑不同材质工艺下的成型可行性，若采用ABS基材镀铬工艺，需要保证环形外圈与三叉星辐条的壁厚均匀，避免电镀过程中出现积瘤、色差问题，辐条与外圈的连接位置需要做足够的圆角过渡，既降低应力集中风险，也能提升电镀层的附着强度，避免车辆行驶过程中受飞石冲击出现镀层脱落、结构开裂问题。如果采用金属压铸成型的工艺方案，结构上需要预留拔模斜度，三叉星的三个星尖位置要避免出现过于尖锐的结构，一方面满足车辆外部凸出物的安全法规要求，防止行人碰撞过程中造成额外划伤，另一方面也能降低压铸过程中金属液填充不足导致的缺料、冷隔缺陷。作为整车外观辨识度的核心视觉构件，这款三叉星徽标的结构设计需要兼顾装饰性、安装适配性与长期使用的结构可靠性，在整车外饰件体系中承担着品牌视觉传递的核心作用，常见的装车场景覆盖乘用车前格栅中央安装位、引擎盖前端立标安装位、车尾行李箱盖标识位，部分车型的轮毂中心盖、方向盘中央装饰位也会采用同结构的缩比版本，不同安装位的结构会根据基体的曲面弧度、安装空间做针对性的尺寸调整，核心的三叉星环形结构保持统一的视觉比例。

　　从设计思路上看，三叉星的三个星辐采用对称式120度均分布局，环形外圈的宽度与星辐的厚度保持固定的视觉比例，星辐的截面采用渐变式设计，从中心交汇位置向外圈连接位置平滑过渡，表面做微弧面处理，在光线照射下能够形成连续的反光带，强化金属质感的视觉表现。中心交汇位置做略微凸起的弧面处理，避免平面结构容易积灰、积水的问题，同时也能提升标识的立体层次感。安装边界方面，以常规前格栅安装版本为例，环形外圈的外径尺寸需要匹配格栅预留的安装槽直径，背部的安装柱位置需要与格栅上的安装孔位完全对齐，安装柱的高度根据格栅基体的厚度确定，保证安装后车标正面与格栅表面的贴合间隙控制在0.5mm以内，避免出现高低不平、缝隙不均的问题。

　　引擎盖立标版本的结构则需要额外考虑折叠缓冲结构，当受到外部冲击时星标可以向下弯折，减少碰撞过程中对行人的伤害，底座的固定结构需要采用防松设计，避免车辆长期行驶振动导致标识松动脱落。车尾安装版本的车标多采用背胶加定位柱的固定方式，背部的胶槽深度需要匹配双面胶的厚度，保证粘贴后胶层完全贴合车身漆面，不会出现翘边、脱落问题，定位柱的尺寸与车身上的定位孔采用间隙配合，装配时能够快速定位，降低生产线的装配难度。细节结构处理上，星辐与外圈连接的位置做内凹的圆弧过渡，既能够强化三叉星的轮廓辨识度，也能在雨水冲刷时引导水流顺着星辐表面流走，减少水渍在标识表面残留。

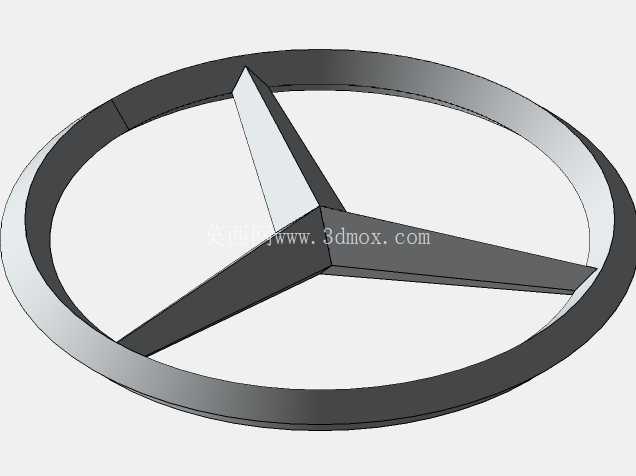

　　表面处理的结构基准需要统一，所有外露面的抛光基准保持一致，保证电镀或者金属抛光后的表面光泽均匀，不会出现局部反光差异。针对不同车型的配置差异，同一款标识还可以在背部预留发光组件的安装空间，透光版本的星辐采用半透明PC材质，背部预留LED灯板的安装位与走线槽，满足发光车标的配置需求，结构上需要做好灯板的防水密封设计，保证洗车、雨天行驶时不会出现进水短路问题。从建模逻辑上看，整个结构以中心原点为对称基准，先绘制120度均分的星辐轮廓草图，通过放样命令生成星辐的渐变曲面，再与环形外圈做布尔合并，所有连接位置做连续的圆角过渡，背部的安装结构根据具体安装位的需求做单独设计，保证整体结构的工艺可行性，不管是注塑、压铸还是机加工工艺都能直接基于模型开模生产，不需要额外做结构修正。
