小型建筑施工用电动起重吊运设备结构

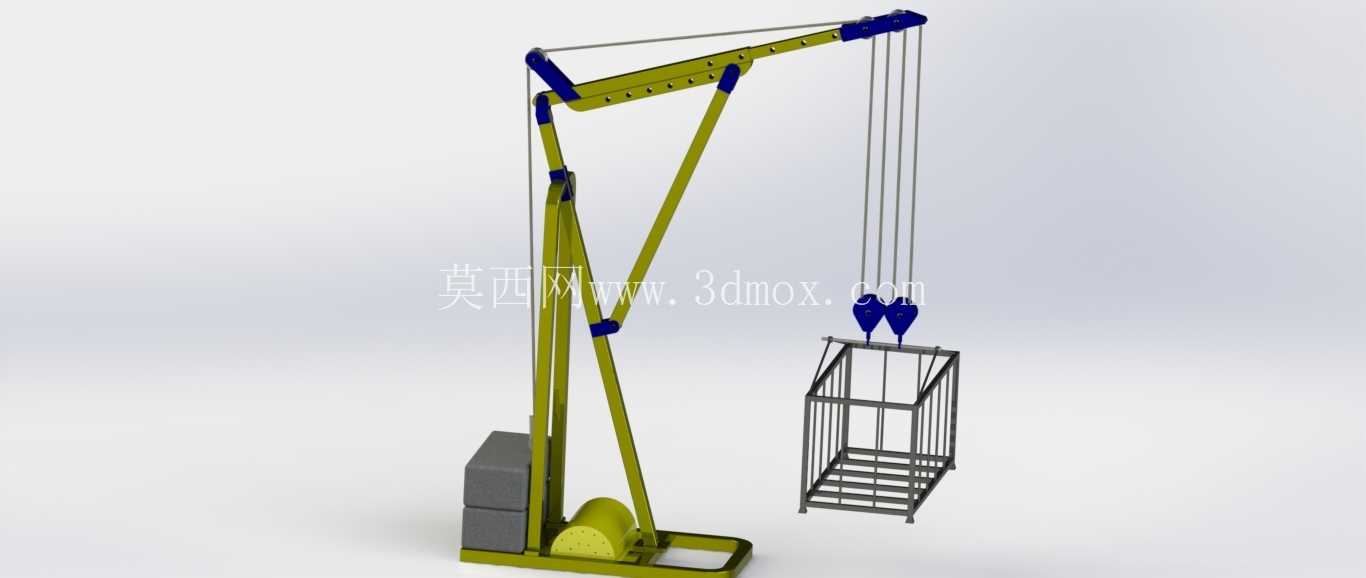

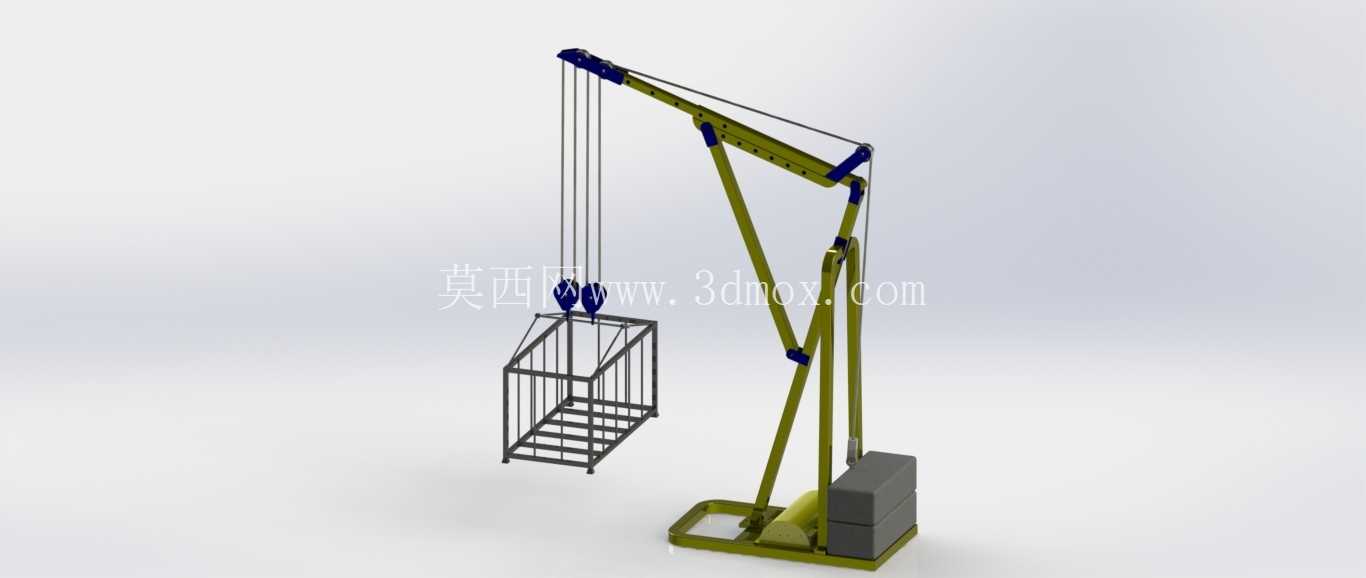

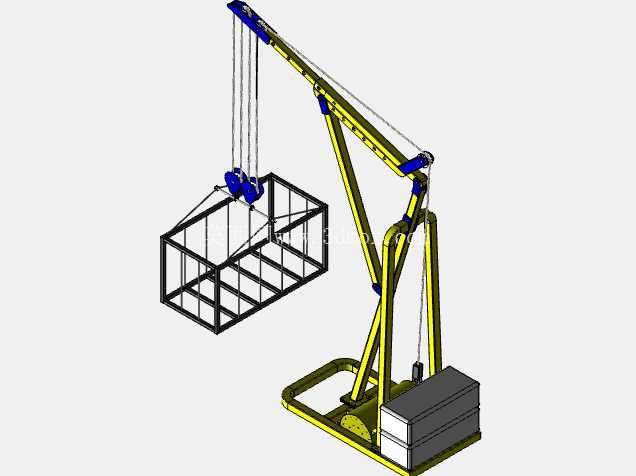

这款微型电动起重设备的设计初衷，是填补狭小施工场景下大中型起重设备无法覆盖的作业空白，在民用自建房施工、老旧小区外立面改造、小型场馆装修这类作业面狭窄、地面承载力有限的场景中，这类设备的适配性远高于常规汽车吊或者塔式起重机。从结构布局来看，整机采用折臂式桁架支撑结构，主臂与副臂通过铰接销轴连接，可根据作业半径需求调整臂架仰角，底部采用方形配重底座设计，配重块集成在底座侧方，无需额外铺设大面积混凝土基础，仅需平整硬化地面即可完成架设，底座占地面积控制在1.2平方米以内，能够在狭窄的阳台、楼顶平台、巷道侧边完成安装固定，不会占用过多施工通行空间。

设备的起升机构采用电动卷扬驱动，钢丝绳沿臂架顶部的定滑轮组排布，末端配套笼式吊笼，吊笼采用方钢焊接框架结构，侧面设置防护栏与活动插销门，既可以承载袋装水泥、砌块这类散装建材，也可以吊运小型电动工具、施工辅料，单次额定起重量适配小型施工场景的物料周转需求，避免大吨位设备空载运行的能耗浪费。臂架的铰接位置都设置了耐磨轴套与润滑注油孔，日常维护时仅需定期加注润滑脂即可降低铰接位的磨损，延长结构使用寿命，臂架主体采用型钢焊接成型，在保证结构强度的前提下尽可能降低整机自重，方便人工拆解转运，单一部件的重量控制在成年男性可单人搬运的范围内，无需额外吊装设备即可完成转场组装。

从实际作业逻辑来看，这类微型起重机的作业半径覆盖3米到6米的范围，最大起升高度可满足6层以下民房的物料垂直输送需求，相比传统的人工滑轮吊运，电动驱动的起升机构运行更平稳，吊笼的导向结构可以避免物料在吊运过程中出现大幅摆动，降低高空坠物的风险。设备的控制端设置在底座侧方，操作人员可以站在设备侧方视野开阔的位置观察吊运路径，操作手柄集成了起升、下降、臂架微调的功能，操作逻辑简单，施工人员经过简单培训即可上手操作。

设计过程中重点考量了安装边界的适配性，底座的固定方式预留了膨胀螺栓安装孔与斜拉索挂点，在地面架设时可以通过膨胀螺栓与硬化地面固定，在楼顶平台架设时可以通过斜拉索与建筑结构拉结，抵消吊重时产生的倾覆力矩，结构受力计算时按照1.5倍的额定起重量做安全系数校核，臂架的抗弯强度、底座的抗倾覆稳定性都满足小型施工设备的安全规范要求。吊笼的底部采用防滑钢板铺设，间隙控制在5厘米以内，避免小尺寸物料从缝隙掉落，吊笼与钢丝绳的连接位置设置了防脱卡扣，防止吊运过程中吊笼脱落。

不同于大型起重设备的复杂液压系统，这款微型电动起重机采用纯电动卷扬驱动，结构更简单，故障点更少，日常维护仅需检查钢丝绳磨损情况、铰接位紧固情况、电气线路绝缘情况即可，不需要专业的液压系统维护技能，更适合零散施工队伍的使用需求。设备的供电适配常规民用220V交流电源，不需要专门配置工业供电接口，在老旧小区、乡村自建房这类没有工业供电的场景下也能正常使用。臂架的折叠结构设计让设备在转场时可以将臂架折叠收拢，收拢后的整机长度不超过2米，可以放入普通货运三轮车的货厢内转运，适配城乡结合部、乡村地区的施工转场需求。

在实际施工场景中，这类设备除了垂直吊运建筑材料，还可以配合小型吊具完成空调外机安装、外墙广告牌吊装、老旧小区改造中的防盗窗更换等作业，适用场景覆盖了大部分低高度、小重量的高空吊运需求。结构设计时没有冗余的功能部件，所有结构件都服务于吊运作业的核心需求，没有多余的装饰性结构，整体造型简洁硬朗，所有焊接位置都做了焊后打磨处理，避免应力集中导致的结构开裂，表面喷涂防锈漆与面漆，适应户外施工的日晒雨淋环境，降低锈蚀速率。
