螺旋上料自动搅拌配料设备结构设计

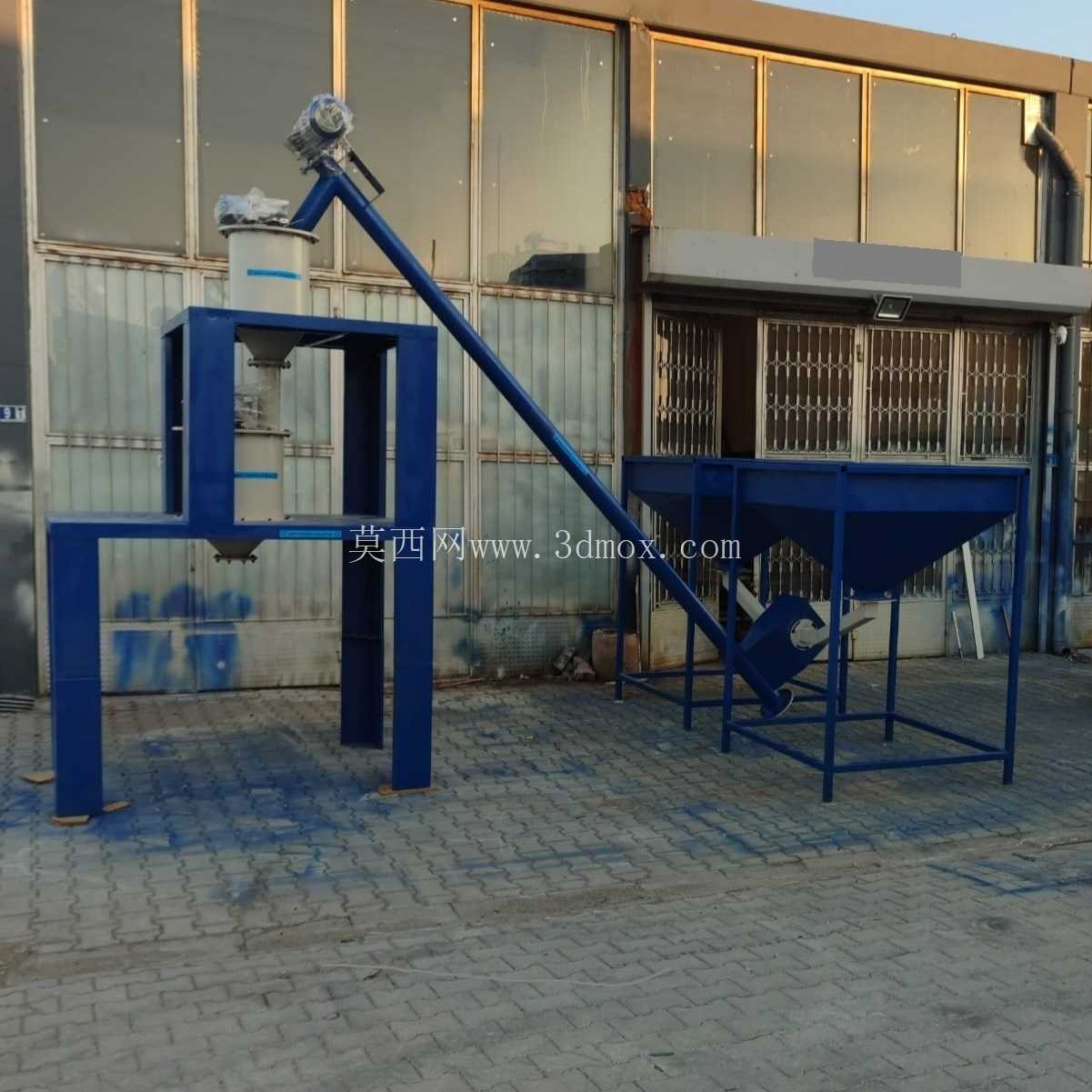

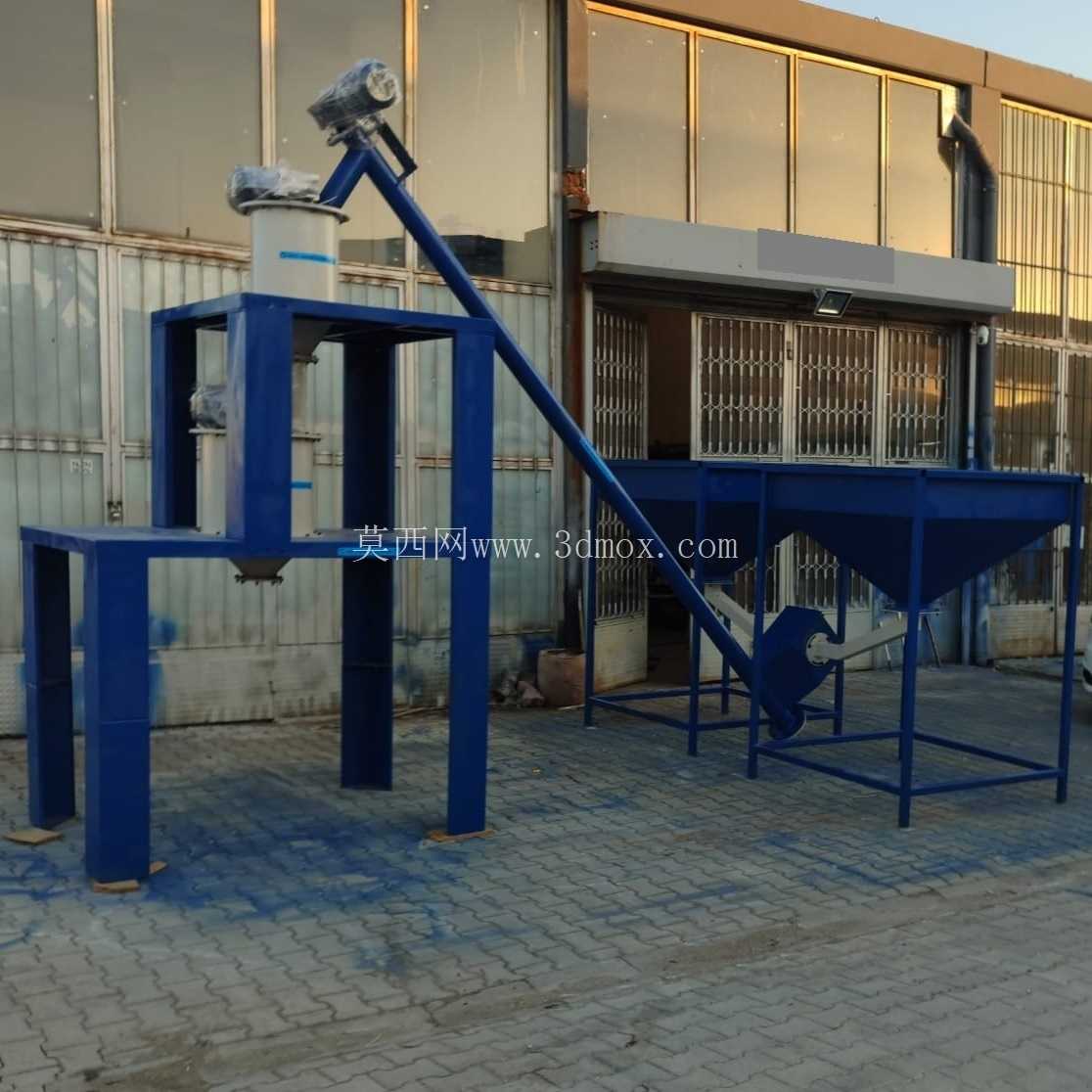

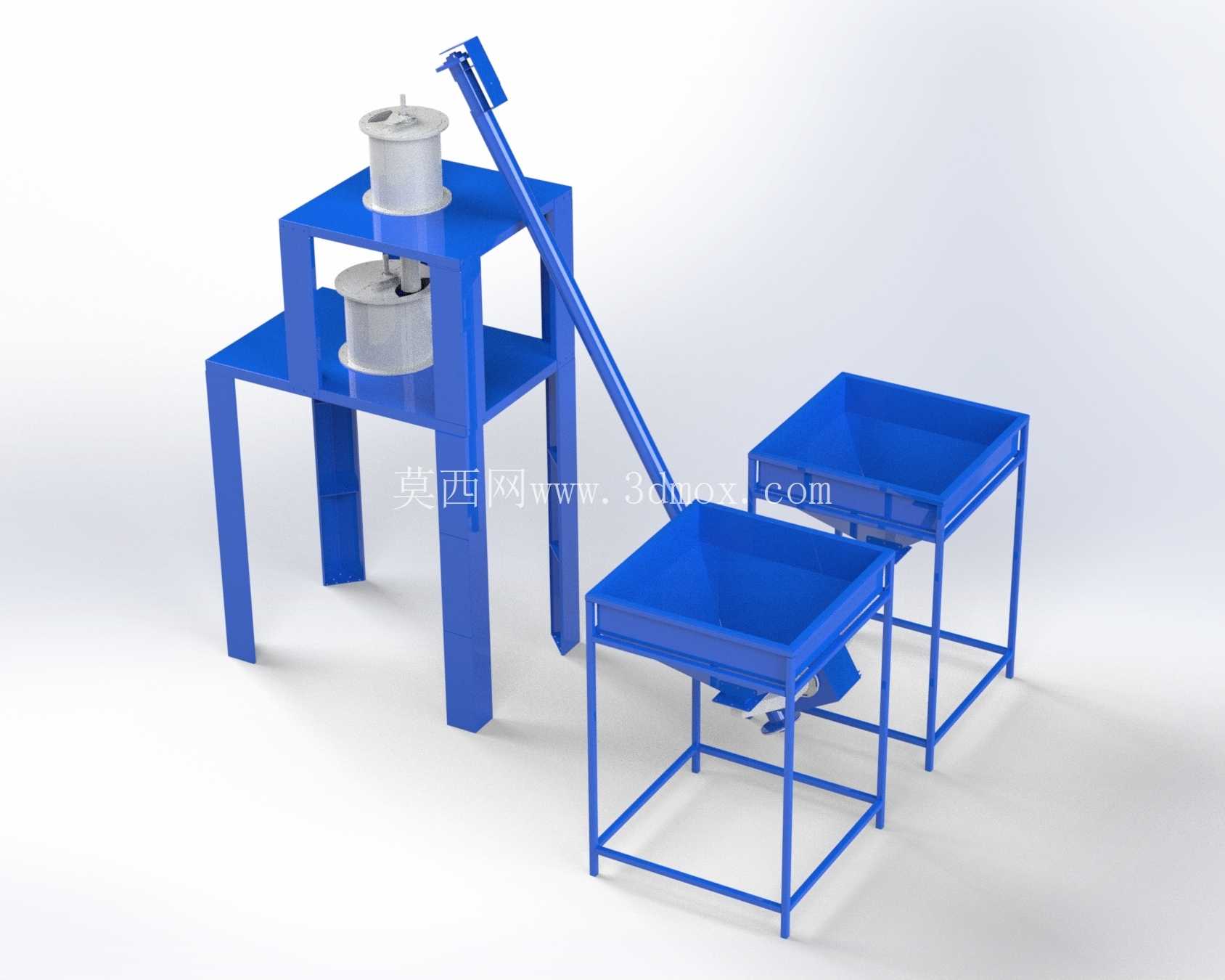

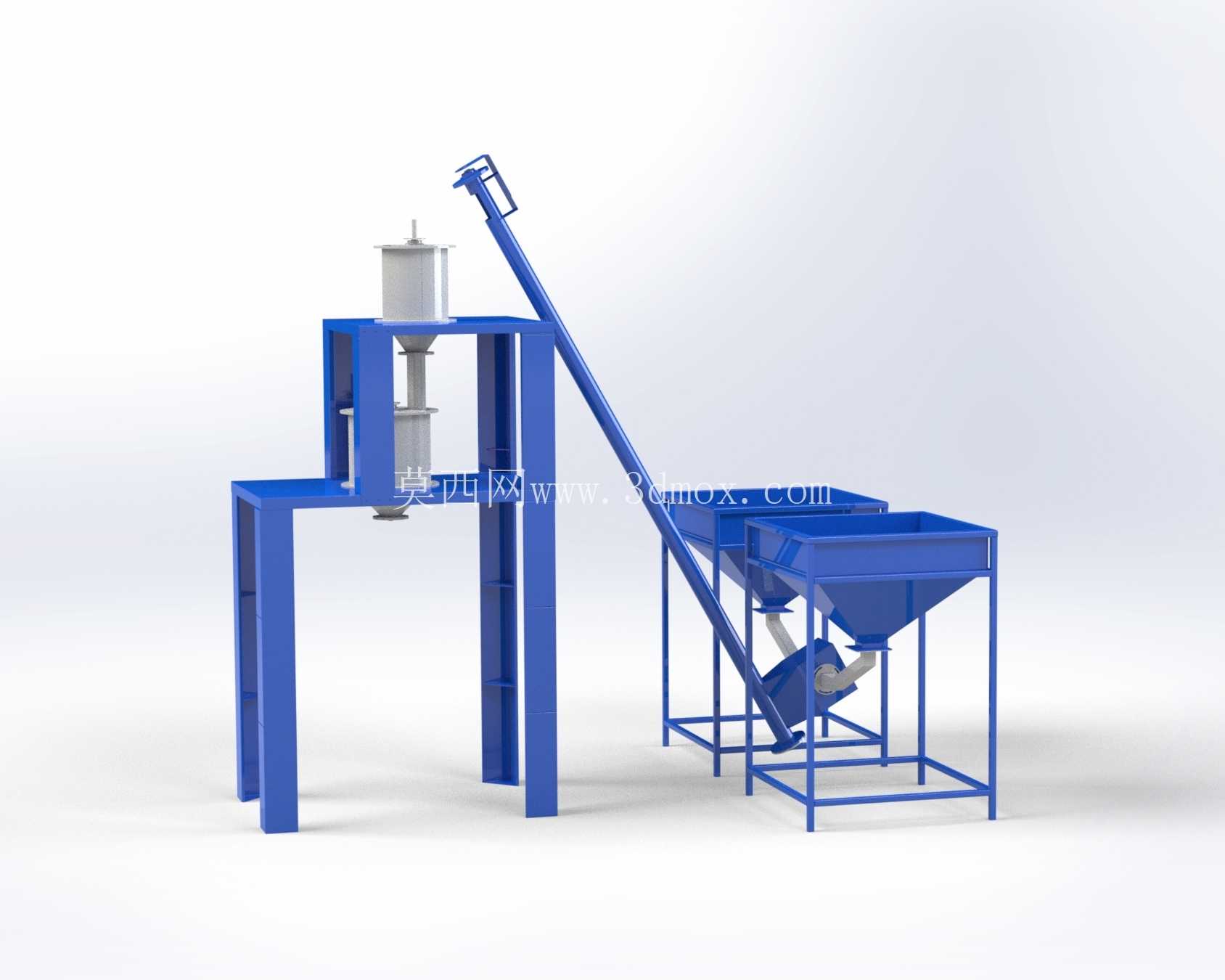

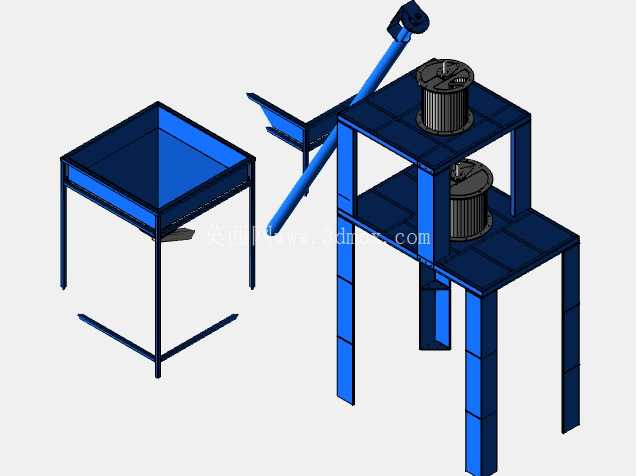

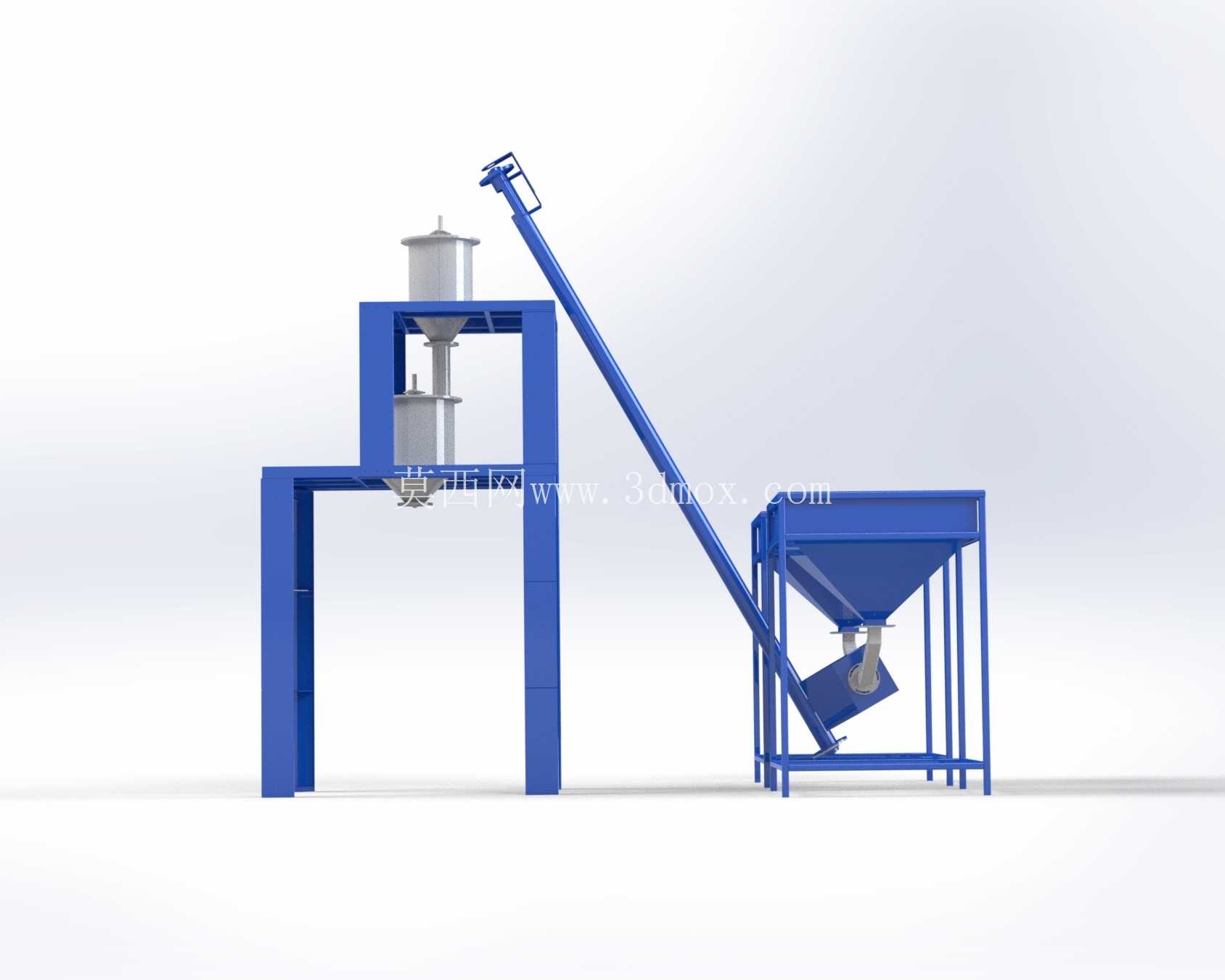

　　这套设备主要面向干粉类建材的小批量连续生产场景，常见于装修施工配套的砂浆制备、小型建材加工点的粉料混合作业环节，整套结构整合了物料暂存、自动提升输送、定量搅拌输出三个核心功能段，无需额外搭配独立上料设备即可完成从原料投放到混合出料的全流程作业。从结构布局来看，设备采用分体式框架设计，右侧为锥底原料暂存料仓，底部架设的倾斜螺旋输送机构直接连通左侧搅拌主机的进料口，料仓锥角设计充分考虑了干粉物料的安息角参数，避免粉料在仓内起拱架桥，螺旋输送段的倾斜角度经过匹配计算，既保证上料效率，又控制整套设备的横向占地尺寸，适配小型加工场地的狭窄安装空间。

　　左侧搅拌主机采用四柱式方管焊接框架支撑，顶部设置独立的计量进料筒，可单次承接螺旋输送上来的固定量粉料，搅拌腔体位于框架中部，下方预留足够的出料接料空间，方便人工接料或者搭配中转料桶使用。整套设备的支撑框架全部采用标准型材焊接成型，支脚底部预留安装孔位，可直接通过膨胀螺栓固定在硬化水泥地面上，无需额外做混凝土基础，降低现场安装的施工成本。设计过程中重点考量了连续作业的稳定性，螺旋输送叶片的螺距与输送轴转速经过匹配，保证上料速度与搅拌主机的批次处理节奏匹配，不会出现进料过多溢出或者待料空转的情况；搅拌腔体内部的搅拌桨结构针对干粉类物料的混合特性设计，可在短时间内将不同组分的粉料搅拌均匀，减少批次混合的等待时间。

　　料仓顶部设置开放式投料口，高度适配人工倒料的操作高度，作业人员可直接将袋装粉料拆包后倒入料仓，无需借助登高设备，降低作业过程中的安全风险。整套设备的外露转动部件全部设置在框架结构内侧，避免作业过程中衣物或者工具卷入，符合小型生产设备的安全防护要求。从安装边界来看，整套设备横向总长度控制在三米以内，纵向宽度不超过一米五，搅拌主机顶部最高处距离地面高度约两米八，螺旋输送机构最高点距离地面约三米二，常规层高四米的厂房或者室外硬化场地都可以满足安装要求，设备总重控制在合理范围内，小型叉车即可完成整体移位，无需大型吊装设备。

　　设备的各功能段采用螺栓连接装配，运输过程中可拆分为料仓螺旋段、搅拌主机段两个部分，到现场后仅需对齐连接法兰紧固螺栓即可完成组装，降低长途运输的成本与现场安装的难度。针对建材生产现场多粉尘的作业环境，整套设备的结构设计尽量减少外露的积灰平面，框架型材的拼接处做斜角过渡，避免粉尘长期堆积在结构缝隙中，日常清理仅需用压缩空气吹扫即可完成维护。搅拌主机的出料口设置手动插板阀结构，可根据接料容器的位置灵活控制出料速度，也可在搅拌过程中关闭阀门保证腔体密封，避免粉料泄漏。螺旋输送机构的尾端设置检修口，当输送段出现物料卡滞时，无需拆解整根输送管即可打开检修口清理异物，减少设备故障停机的维护时间。料仓侧壁设置观察窗，作业人员可直观看到仓内剩余物料量，及时补充原料避免空转。整套结构没有复杂的定制化异形零件，大部分结构件都可以通过标准型材切割、焊接、钻孔加工完成，搅拌桨与螺旋叶片也采用常规钣金加工工艺制作，后期维护更换配件的成本较低，适配小型生产用户的设备采购与维护预算。
