台式数控二氧化碳激光切割加工设备

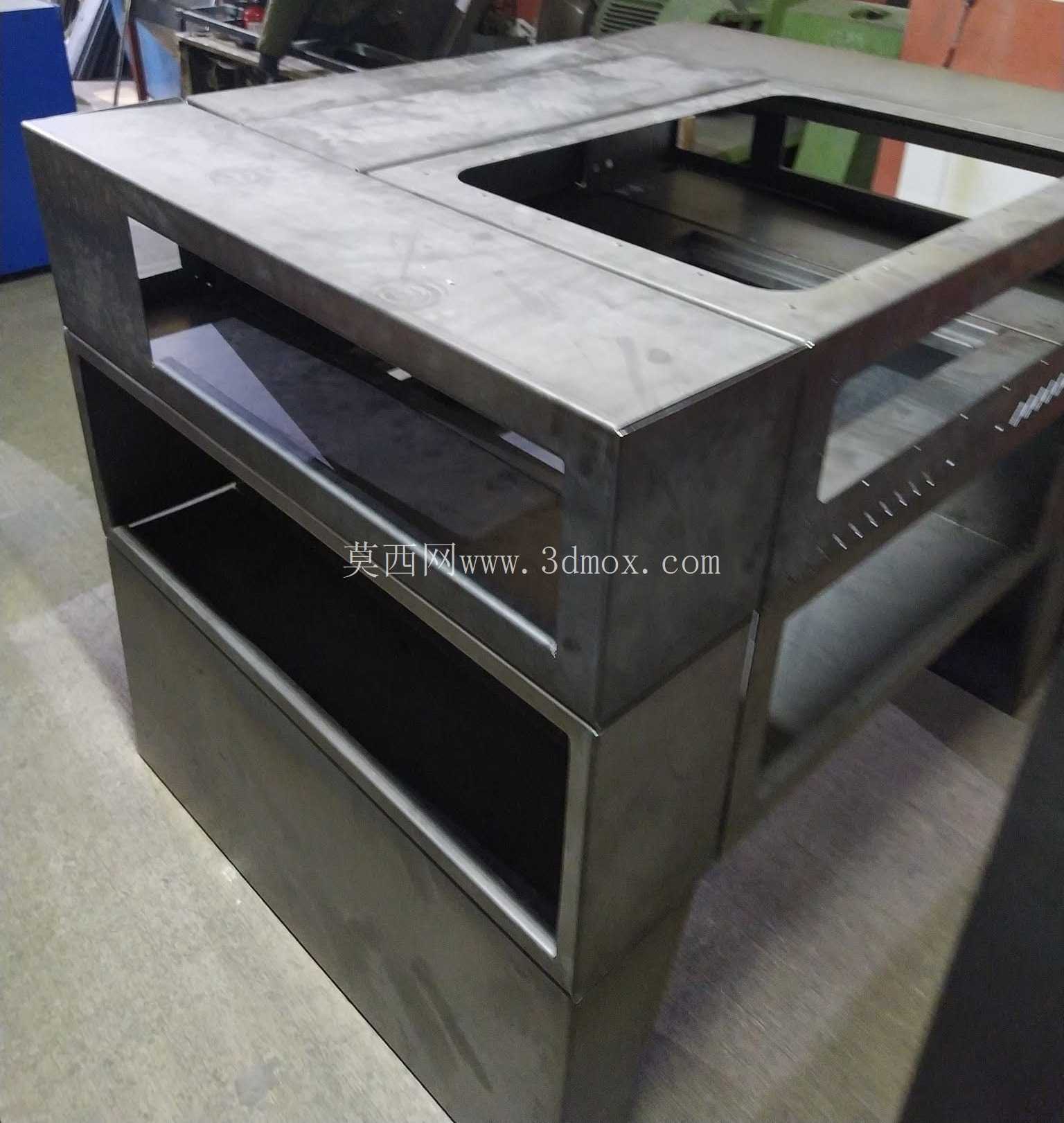

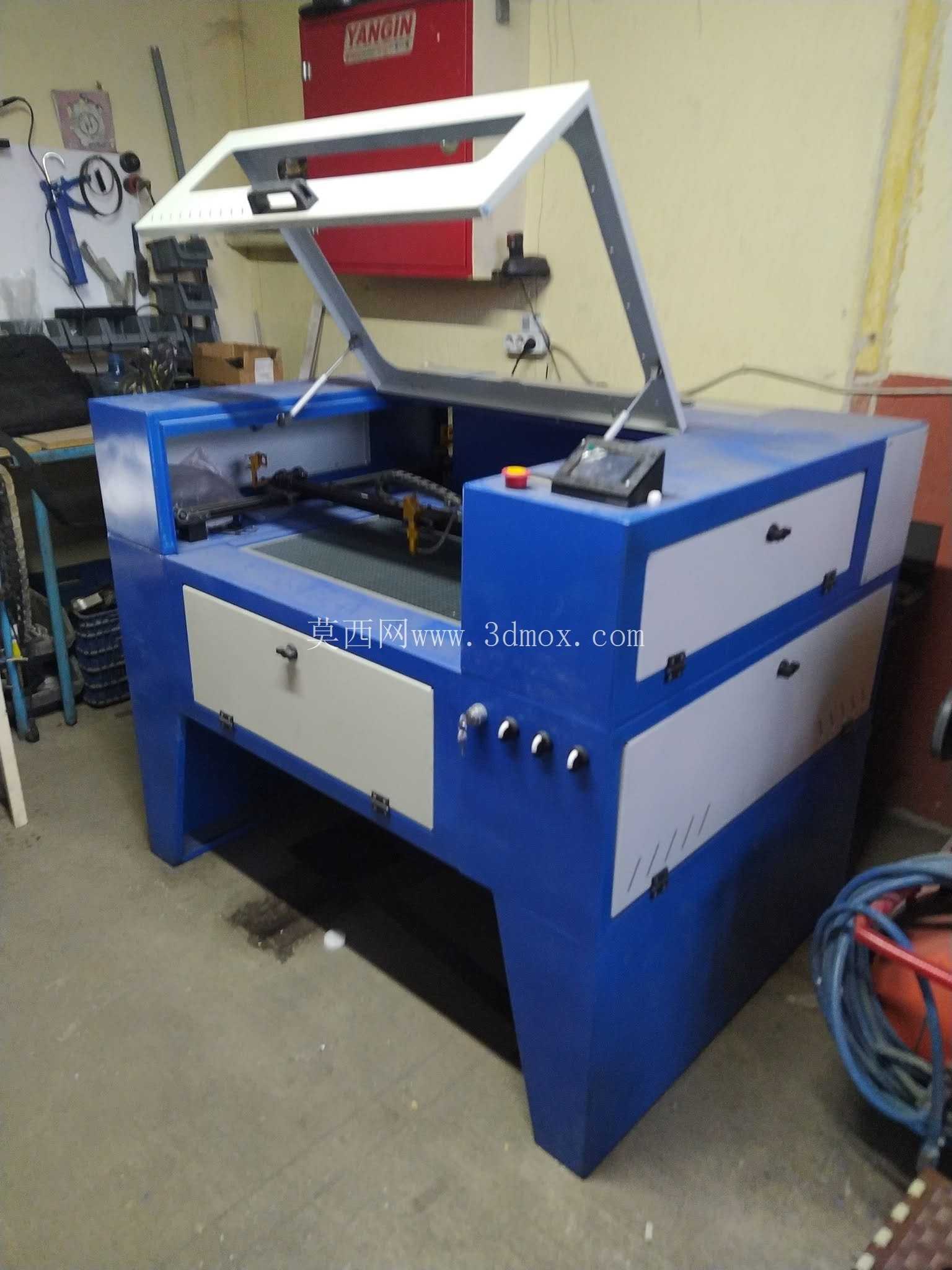

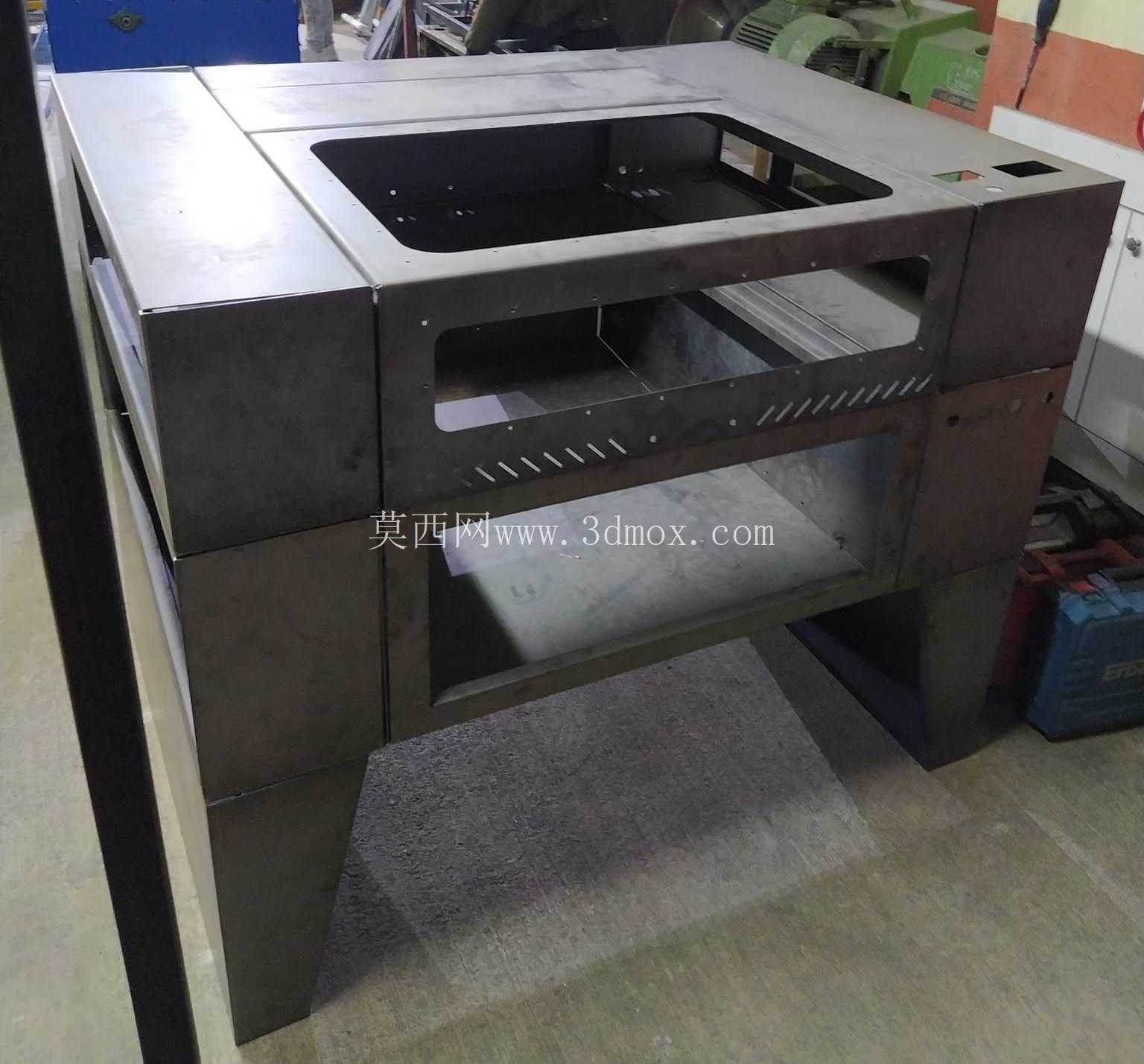

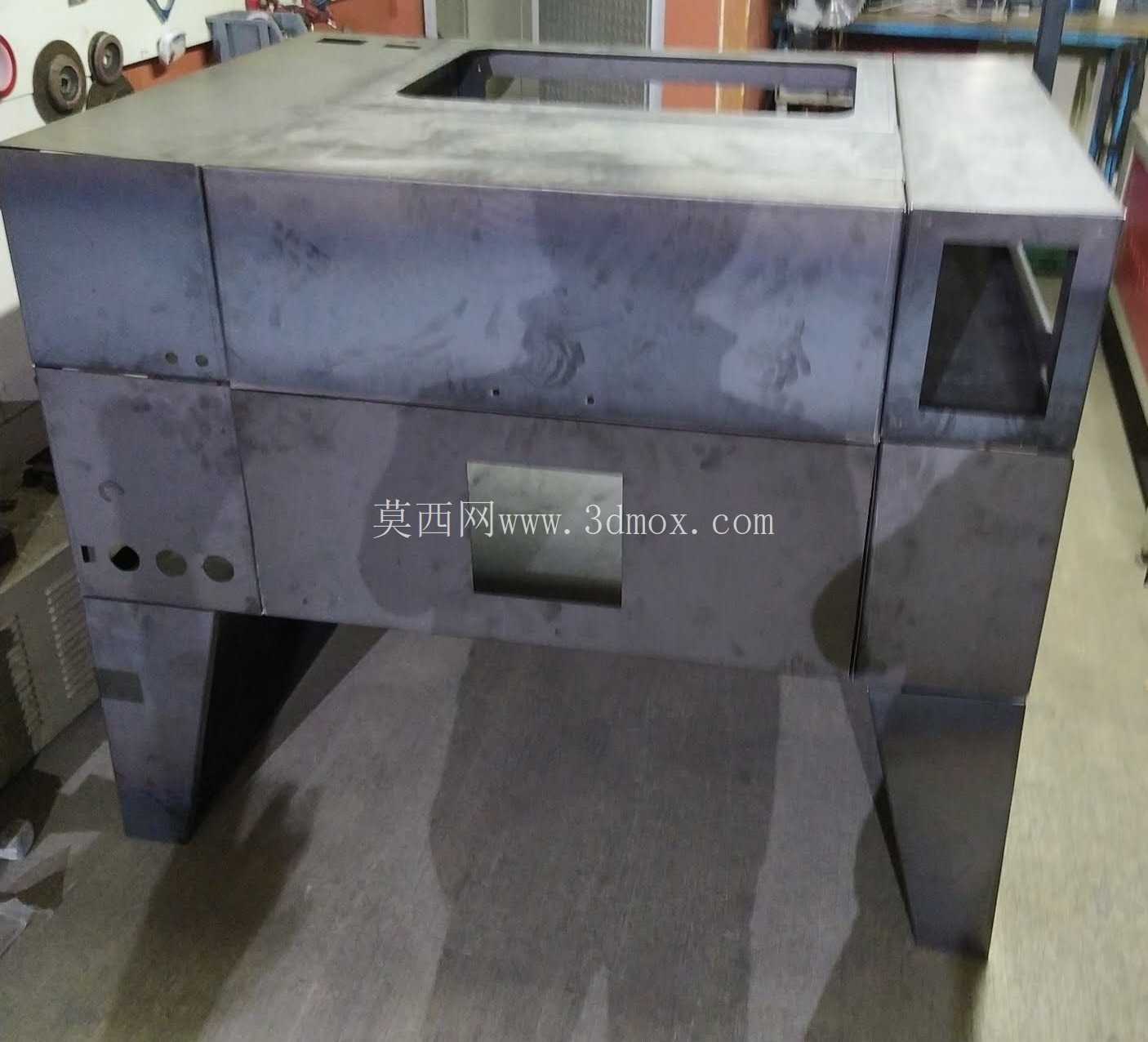

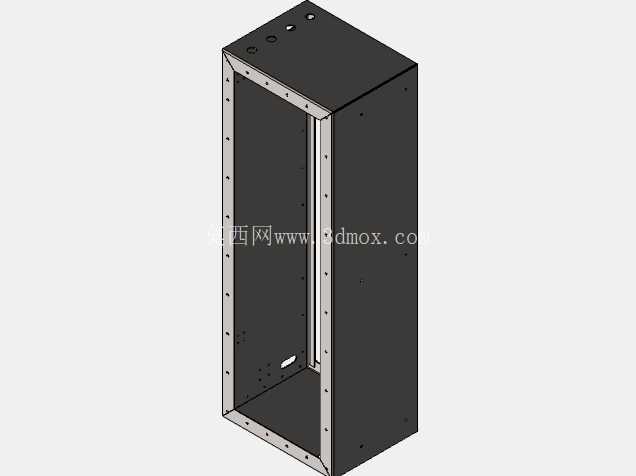

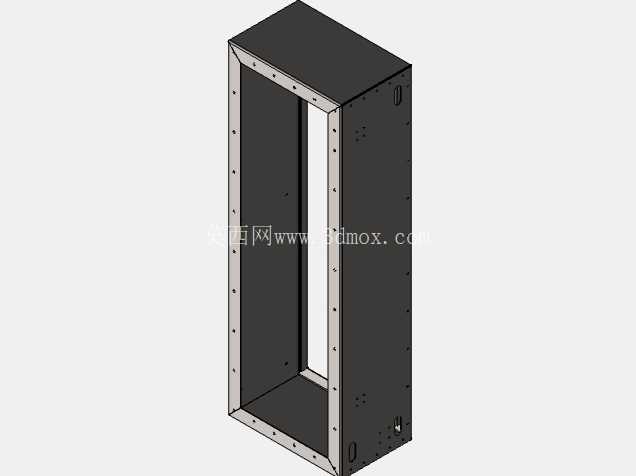

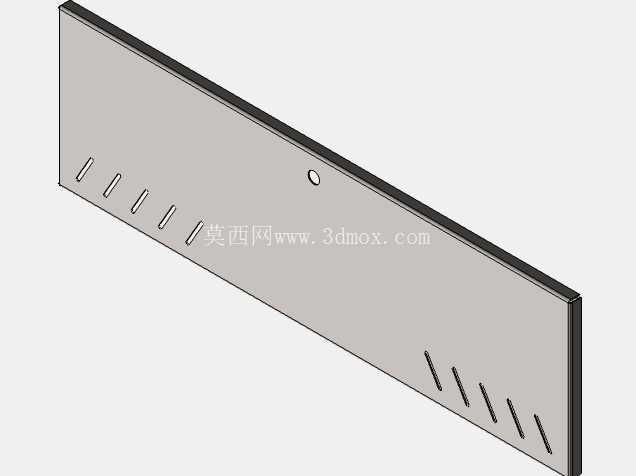

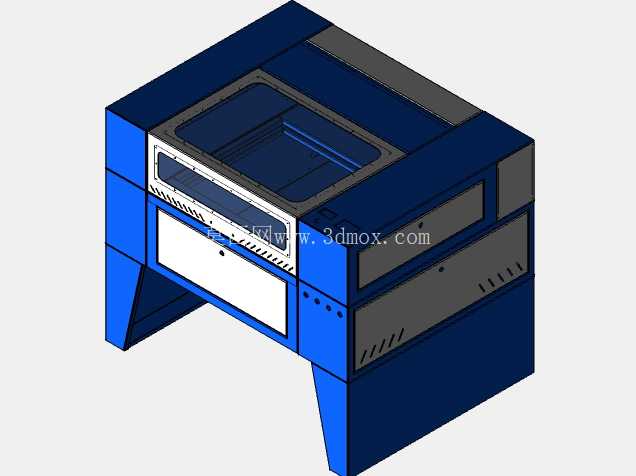

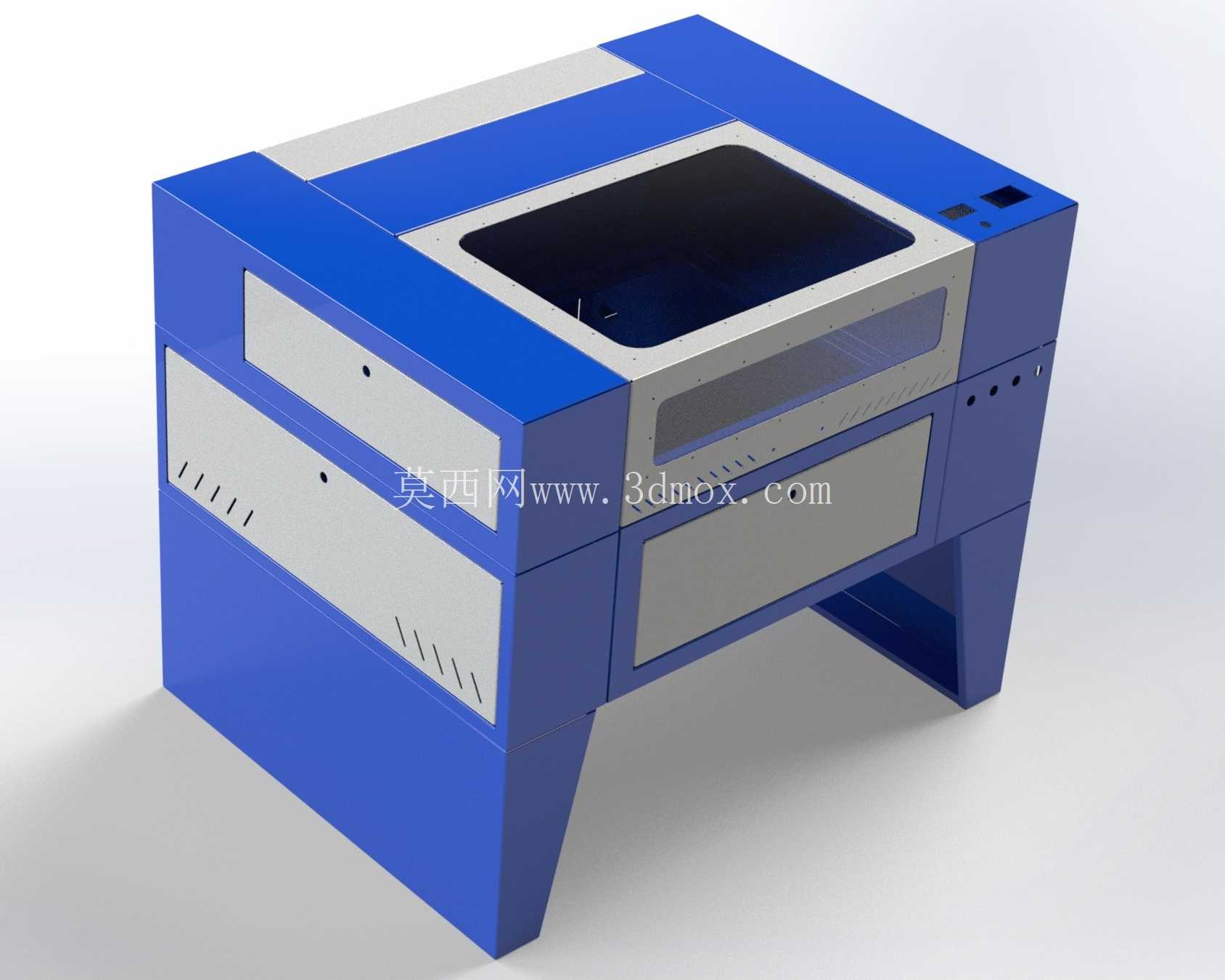

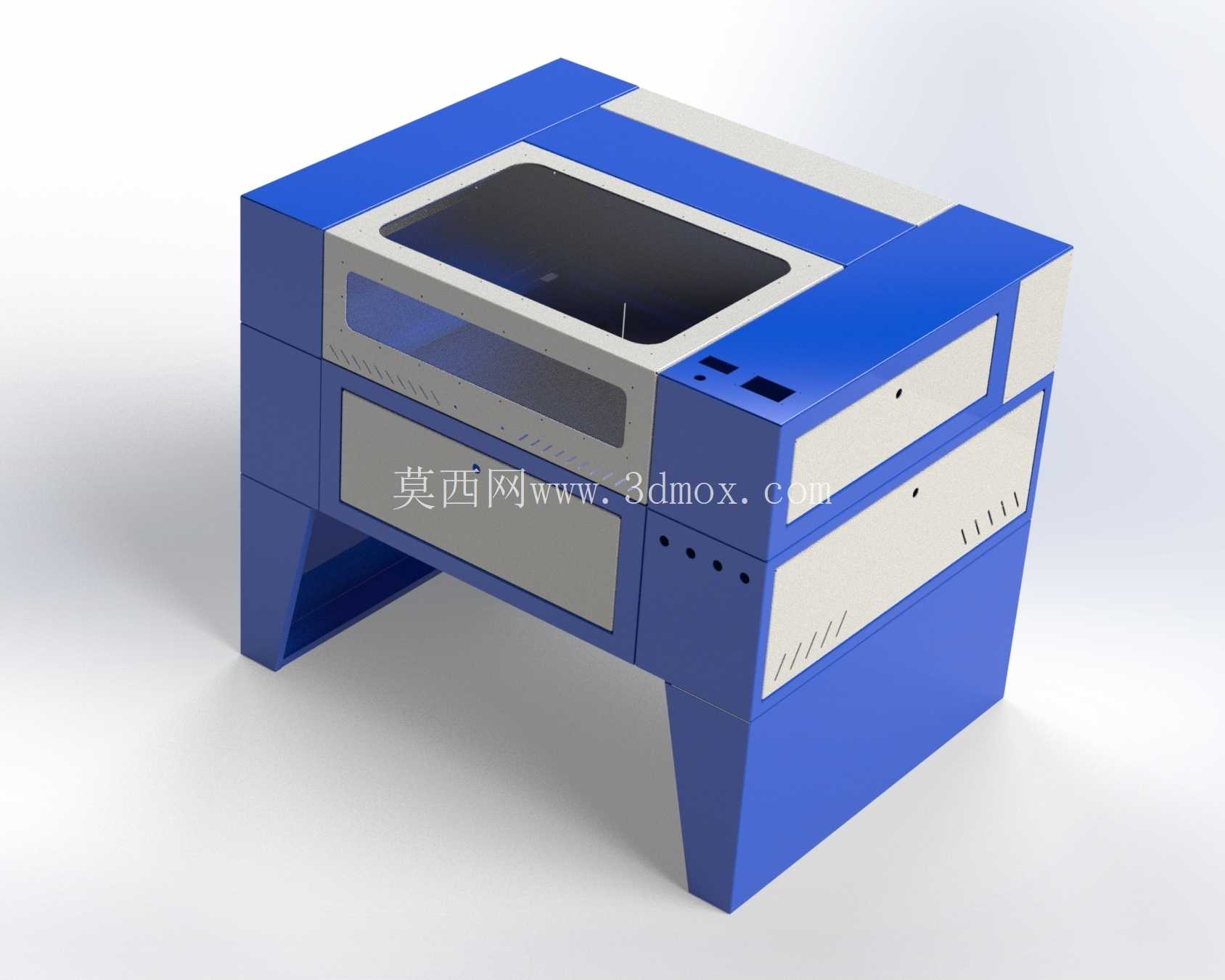

　　设备上半部分的加工舱采用上掀式防护盖设计，观察窗选用深色亚克力防护材质，可有效阻隔激光加工过程中的漫反射光线，避免操作人员眼部受激光辐射损伤，防护盖与机身接触位置设置有磁吸式触发开关，一旦防护盖开启便会自动切断激光输出回路，从硬件层面杜绝误操作带来的安全隐患。从实际加工场景来看，这款设备主要面向亚克力、皮革、织物、硬纸板、中密度纤维板、胶合板等非金属材质的高精度裁切与刻蚀作业，在广告标识生产场景中，可完成双色板刻字、亚克力切割成型、装饰标牌制作等工序，加工边缘无毛刺无需二次打磨；在工艺品加工领域，可满足木质拼板模型切割、纸质礼品包装盒打样、装饰皮料雕花等小批量定制生产需求；在包装打样环节，可快速完成瓦楞纸、卡纸材质的包装结构裁切，省去传统刀模制作的周期与成本，适配小批量快反生产的需求。这款台式CO2激光加工设备的有效加工幅面为500×700mm，属于桌面式工业加工机型，整体采用一体式柜式床身结构，底部支撑腿与主机身采用一体化折弯焊接成型，无需额外组装地脚支架，落地即可完成安装固定，整机外轮廓尺寸在幅面基础上预留了传动组件、激光发生组件与电控系统的安装空间，左右侧预留的散热开孔位置刚好对应内部激光电源与驱动板的安装位，安装时无需额外拓展外接散热风道，仅需预留后侧150mm的走线与排气连接空间即可满足日常运维需求。

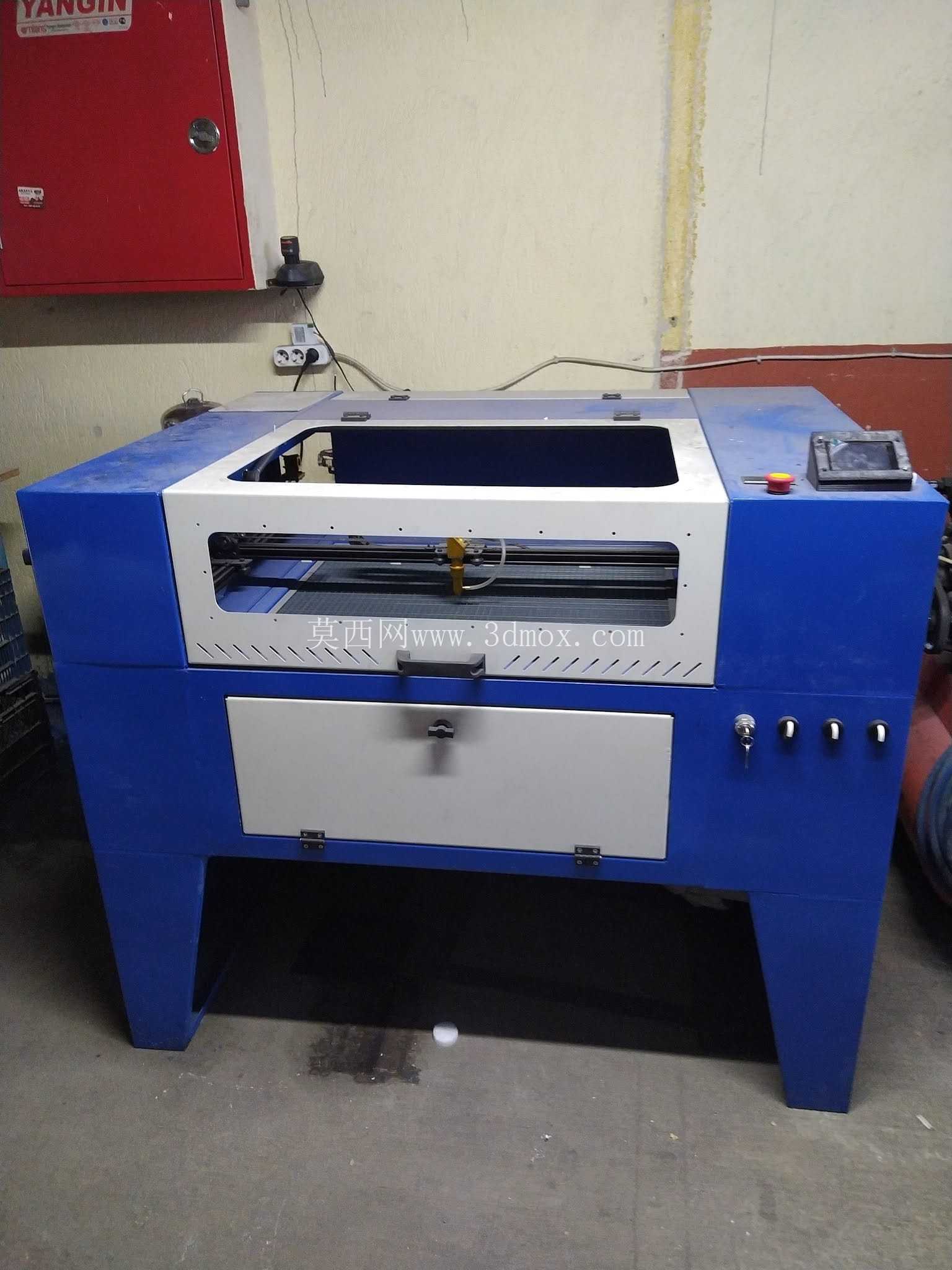

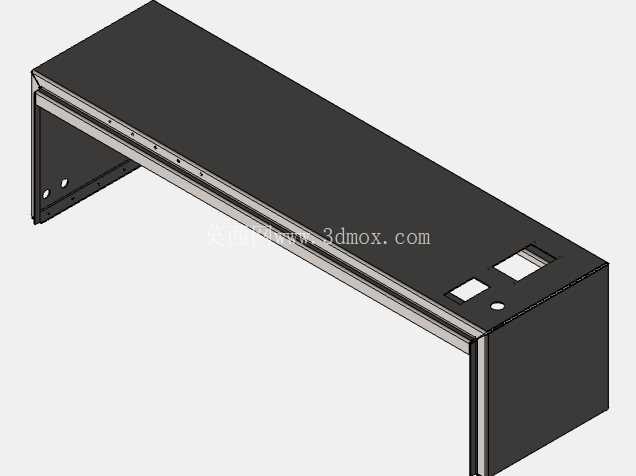

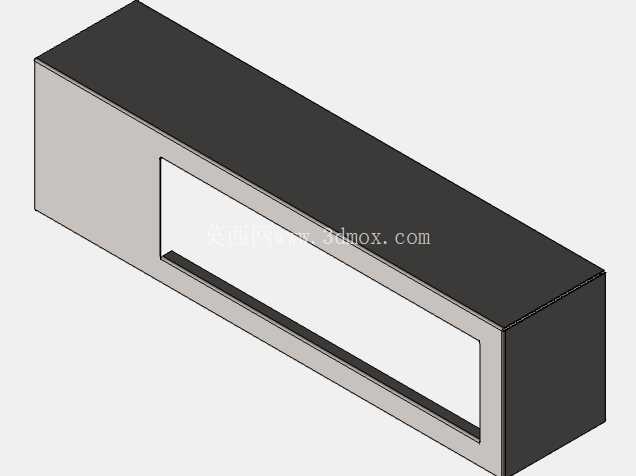

　　设备的双层抽屉式结构设计，上层抽屉用于放置常用的加工治具、焦距校准块等辅助工具，下层抽屉可收纳备用的聚焦镜、反射镜等易损配件，日常运维时无需额外准备工具收纳柜，所有常用配件均可随设备存放，减少现场工具散落的问题。机身正面的横向观察条可在不开启上盖的情况下观察内部加工进度，避免频繁开盖影响加工舱内的烟尘抽吸效率，侧方设置的控制按键与接口区域集中排布，包含电源开关、激光功率调节旋钮、USB数据传输接口与急停按钮，操作人员站在设备正前方即可完成所有操作动作，无需绕机操作。

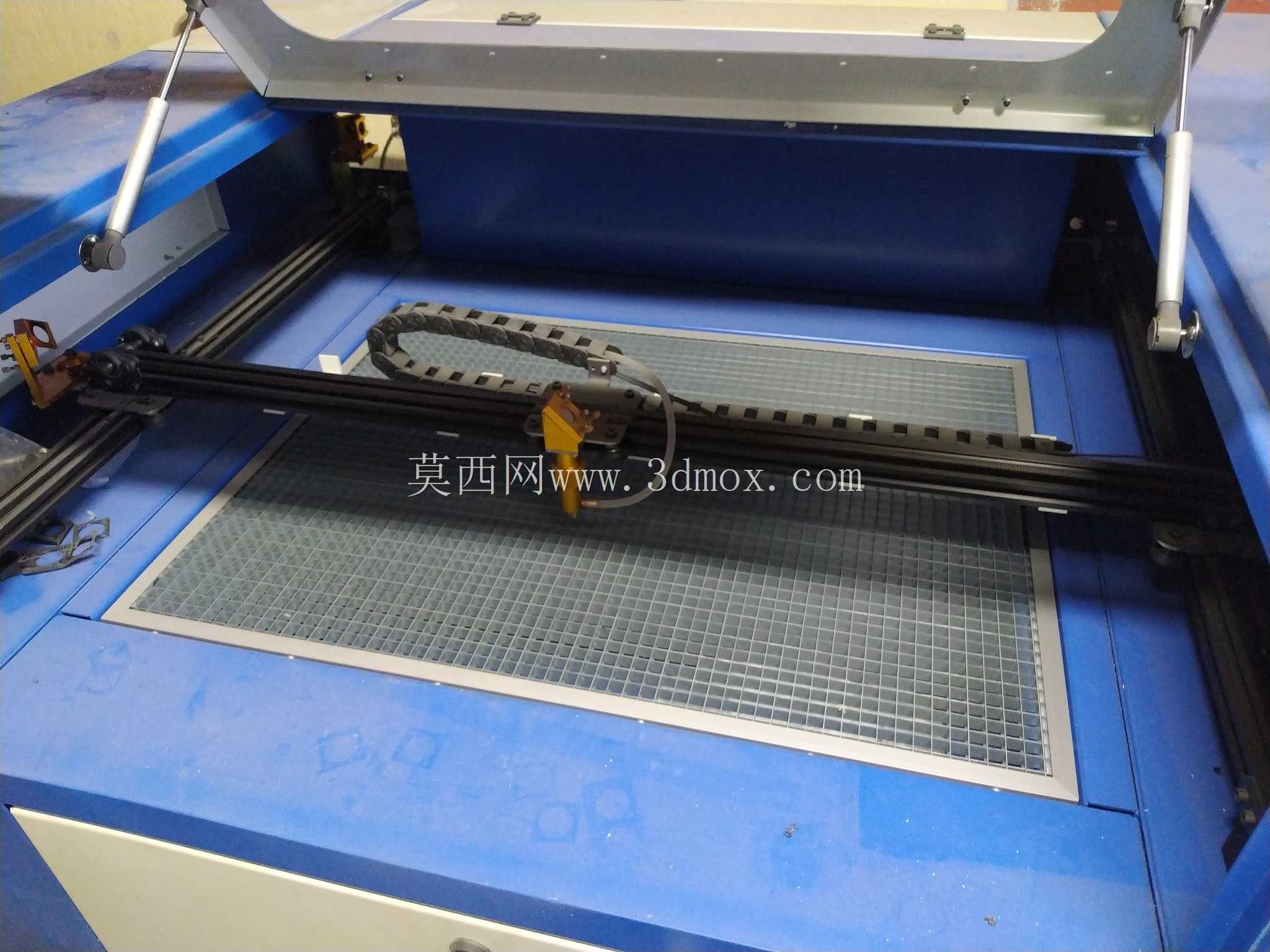

　　从结构设计逻辑来看，床身内部的龙门传动组件采用铝型材横梁搭配线性导轨的组合，兼顾运动刚性与轻量化需求，X、Y轴传动选用同步带传动方案，可满足最高600mm/s的空移速度，加工时的运动精度可控制在0.1mm以内，完全适配非金属材质加工的精度要求；激光光路采用折返式设计，反射镜座均设置有微调结构，后期更换镜片或光路偏移时，仅需调节镜座上的微调螺丝即可完成光路校准，无需拆解机身结构。加工舱底部设置有蜂窝式工作台面，可支撑各类薄型加工材料，同时保证加工过程中产生的烟尘可通过蜂窝孔向下进入集烟腔，外接抽风设备即可将加工烟尘排出室外，避免烟尘附着在聚焦镜表面影响激光输出效率。

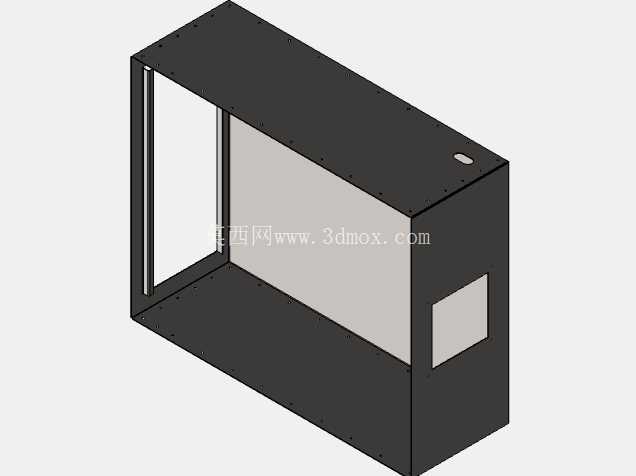

　　设备的电控系统全部集成在机身右侧的电控舱内，驱动器、主控板、激光电源均采用分层安装结构，每层之间预留有足够的散热间隙，接线端子全部采用插拔式设计，后期检修更换配件时无需重新焊接线路，仅需拔插对应端子即可完成配件更换，大幅降低后期运维的技术门槛。在实际选型适配时，需要注意设备的整机重量约120kg，放置的工作台面或地面需要满足对应的承重要求，外接排气管道的直径需要匹配设备后侧的排气接口尺寸，保证抽风风量足够带走加工产生的烟尘与废气；设备供电采用常规220V民用交流电源，无需额外配置工业三相供电，适配街边广告门店、小型工艺品作坊、院校创客空间等场景的供电条件，无需进行专门的电路改造即可投入使用。相较于大幅面的激光切割设备，这款小幅面机型的占地面积更小，采购成本更低，对于加工幅面需求集中在A2尺寸以内的用户来说，空间利用率与投入产出比更高，日常加工时的激光功率损耗也更低，长期使用的能耗成本远低于大幅面设备。
