大篷车角部可调式支撑支腿结构

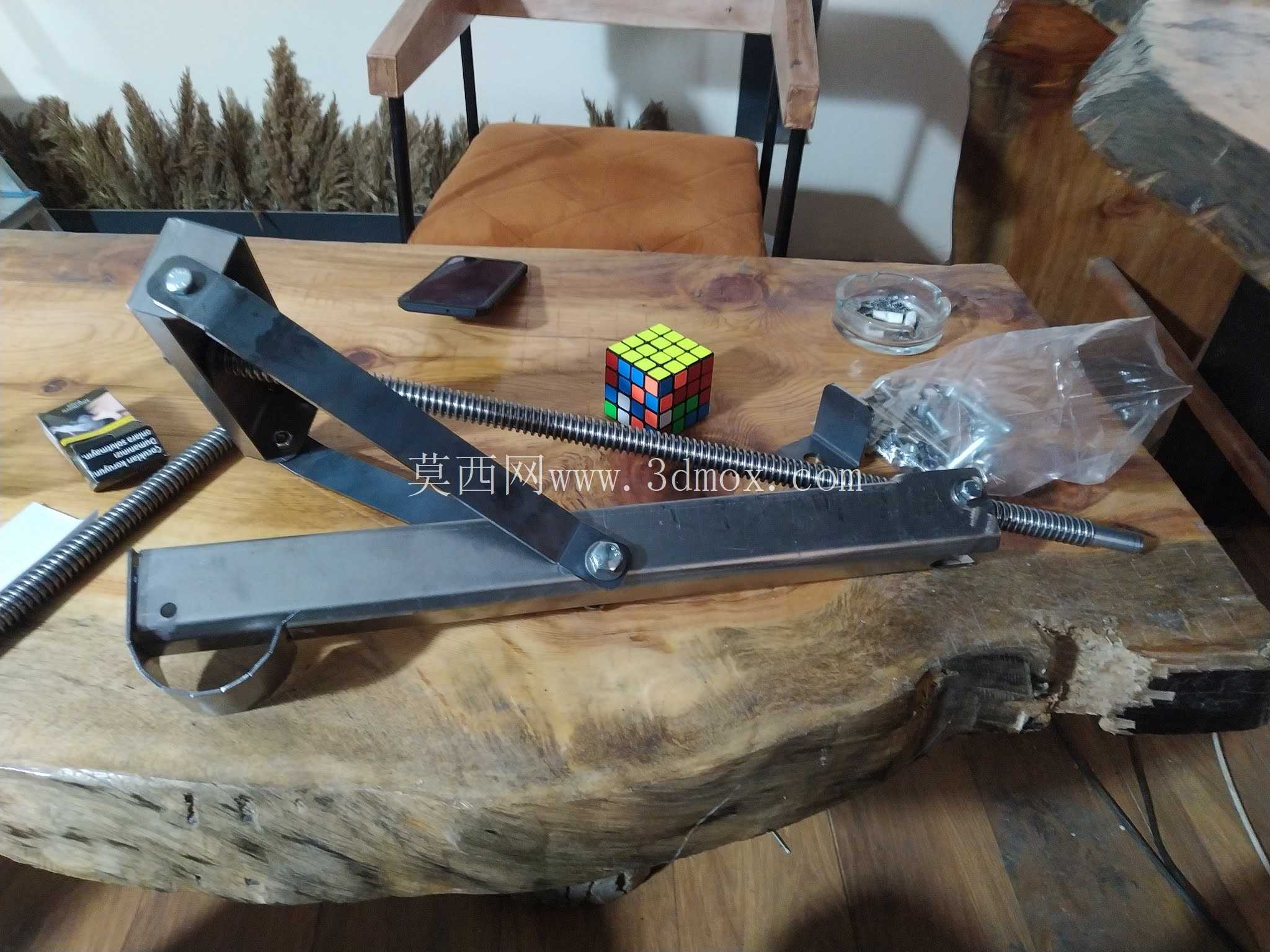

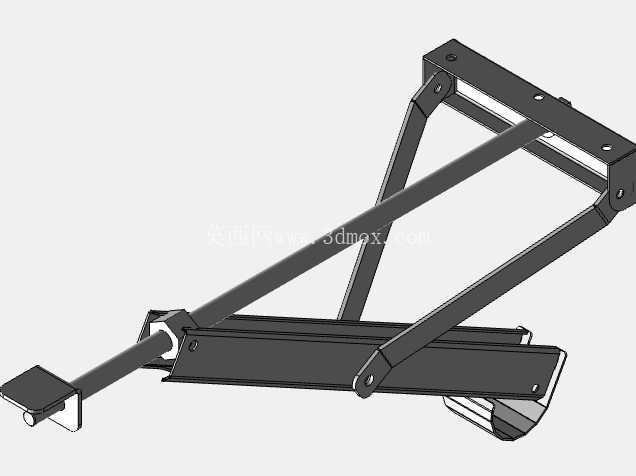

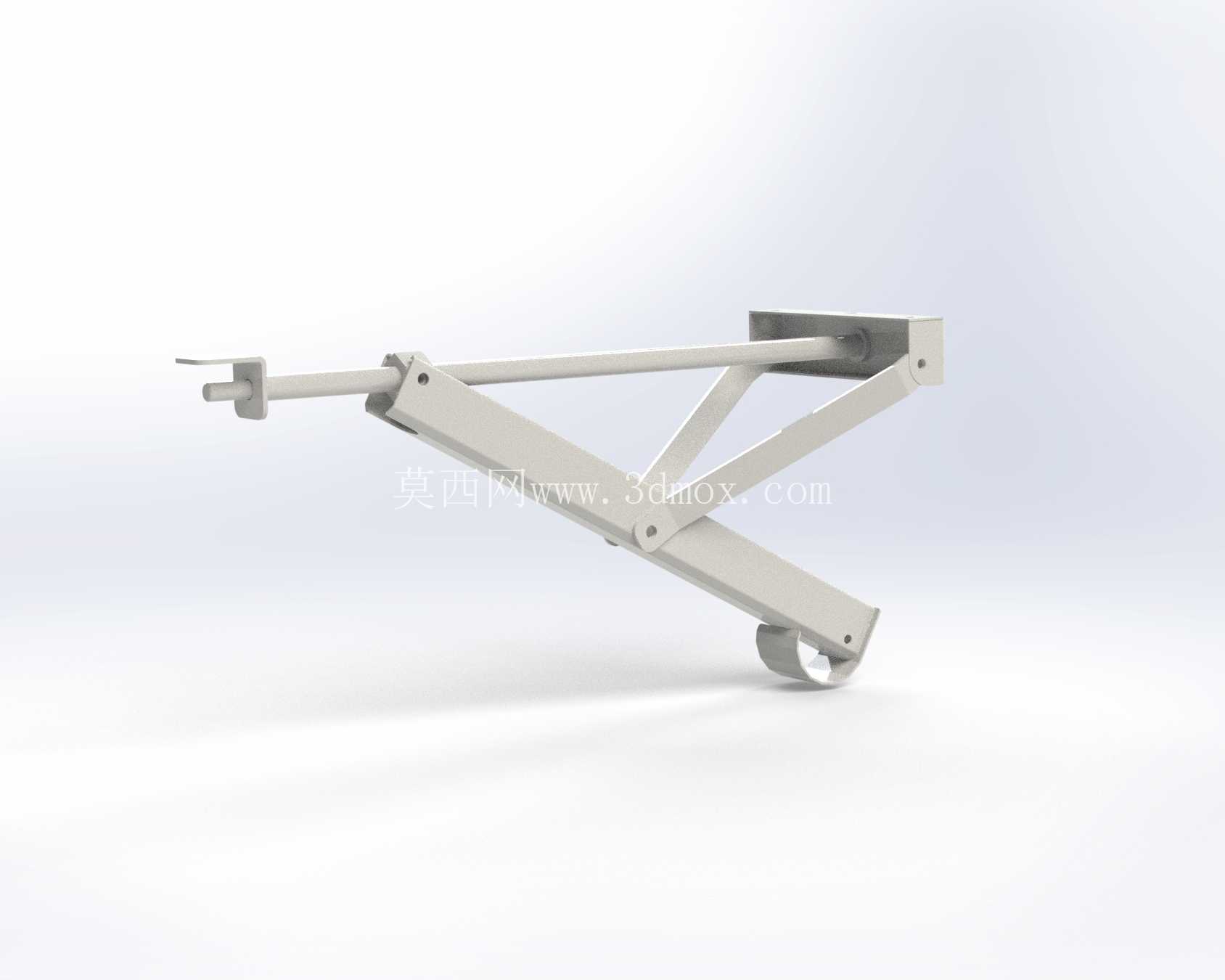

　　这类角部支撑支腿主要适配拖挂式旅居大篷车的驻车场景，区别于底盘中部的主支撑结构，角部支腿安装在车厢四角的底盘纵梁与横梁交接位置，主要解决驻车状态下车厢边角位置的下沉、晃动问题，尤其是在户外非硬化铺装的露营场地，地面承载力不均时，单靠底盘悬挂的支撑力很容易出现边角位置的形变量过大，导致车厢内部家具、柜体出现错位，甚至车门开关卡滞的问题。从结构设计来看，该支腿采用剪叉式折叠结构，非使用状态下可以完全收折贴靠在底盘大梁侧面，不会超出车身外廓尺寸，避免行驶过程中出现剐蹭路障、限宽墩的问题；支腿的展开与高度调节采用螺纹副传动结构，摇臂接口设置在支腿外侧，操作人员站在车身侧面就可以通过配套摇把转动调节螺杆，带动剪叉臂张合实现支腿高度的连续调整，不需要额外垫高垫块就能适配不同高度差的地面，调节行程覆盖常规露营场地150-300mm的地面落差范围。

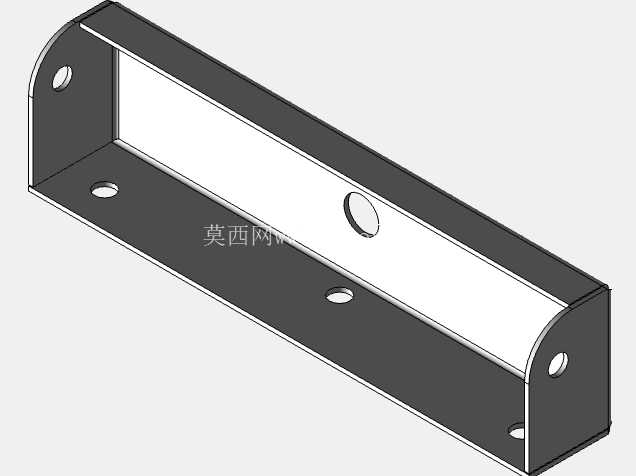

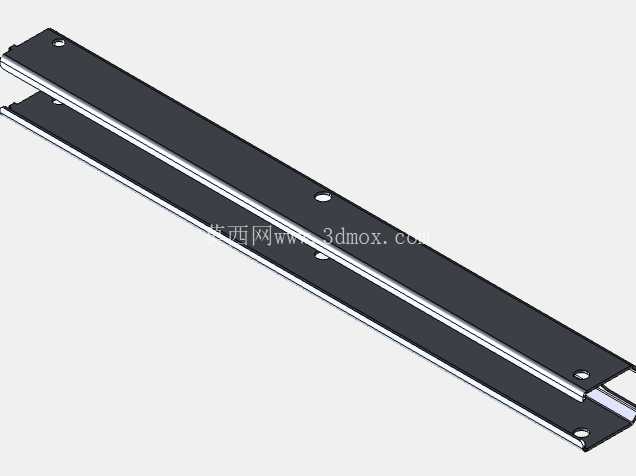

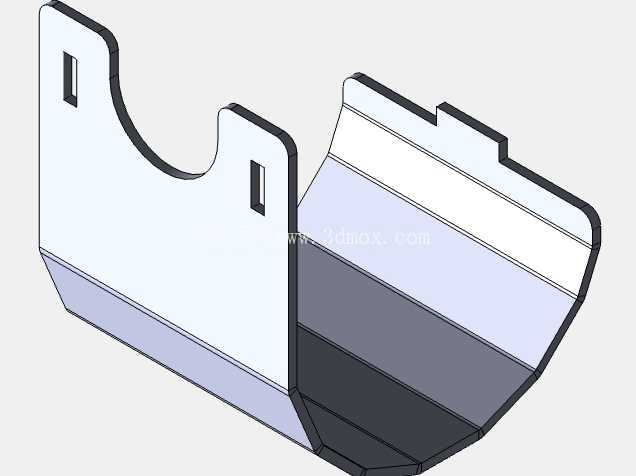

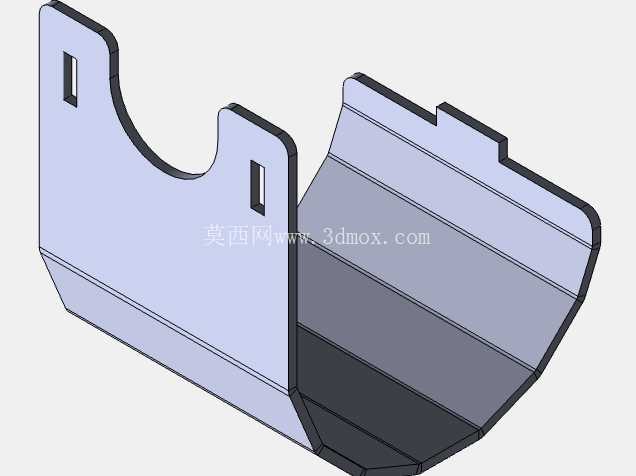

　　支腿的底部设置了带圆弧过渡的支撑脚，支撑脚与支腿主体采用铰接连接，接触地面时可以自动贴合地面坡度，增大与地面的接触面积，降低单位面积的地面压强，避免在软质泥地、草地出现支腿下陷的问题；支腿与底盘的连接端采用法兰式安装结构，安装法兰上预留了四个螺栓固定孔，孔位匹配主流拖挂大篷车底盘的预留安装位，不需要对底盘进行额外打孔改造就能完成装配，安装边界上，支腿完全展开时的横向伸出量控制在200mm以内，不会超出车身侧围的外廓，收折后整体厚度不超过120mm，不会影响车身底部的离去角与通过性。

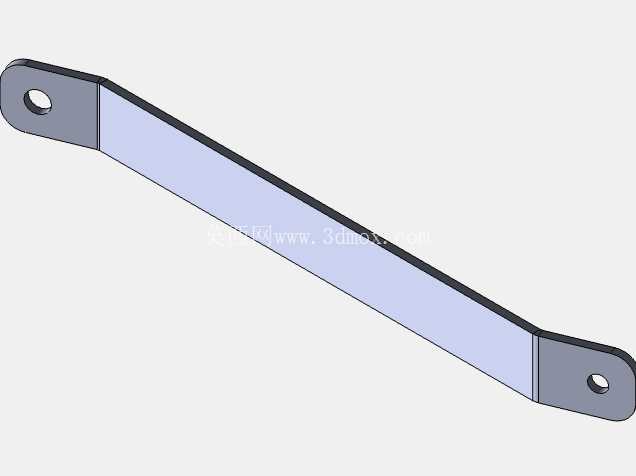

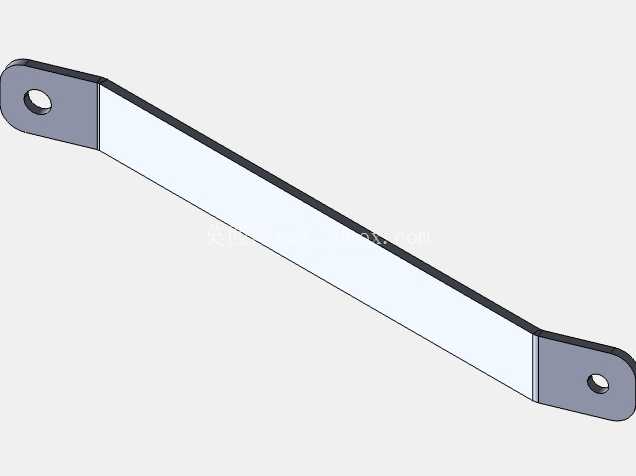

　　从受力设计角度，支腿的剪叉臂采用矩形截面型材焊接成型，型材壁厚经过受力校核，单支支腿的额定承载能力可以覆盖角部位置的集中载荷，包括车厢边角位置的吊柜、外置厨具、储物舱的满载重量，同时剪叉结构的受力传递路径直接，载荷从支撑脚通过剪叉臂直接传递到安装法兰位置，不会出现额外的弯矩导致结构变形；支腿的调节螺杆采用梯形螺纹设计，具备自锁特性，调整到合适高度后不需要额外插销固定就能锁止高度，车辆在驻车状态下人员走动、上下车带来的动载荷不会导致支腿自行回缩，同时梯形螺纹的传动效率适中，操作人员摇动摇把时的力度控制在合理范围，不需要借助加力杆就能完成调节作业。

　　在实际使用场景中，这类角部支腿通常与车头位置的导向轮支撑配合使用，车辆停入露营位后，先将四个角部支腿展开调整到接触地面，再逐个微调高度，将车厢调整到水平状态，避免车厢倾斜导致冰箱、水路系统的工作异常，尤其是配备了固定式淋浴间、厨房操作台的大篷车，水平状态直接影响设备的正常使用；相比传统的插拔式固定支腿，这种剪叉式可调支腿不需要人工抬起车厢调整插销位置，单人就能完成全部的驻车支撑操作，大幅降低了驻车操作的劳动强度。结构细节上，支腿的所有铰接位置都采用了带润滑衬套的销轴连接，长期户外使用过程中可以减少铰接点的磨损，避免出现调节卡滞、晃动旷量的问题，支腿表面采用喷塑处理，耐盐雾、耐泥水侵蚀，适配户外复杂的使用环境，即使长期在潮湿、多泥的场地使用，也不会出现锈蚀导致结构失效的问题。
