罐车筒体专用长筒体焊接生产设备

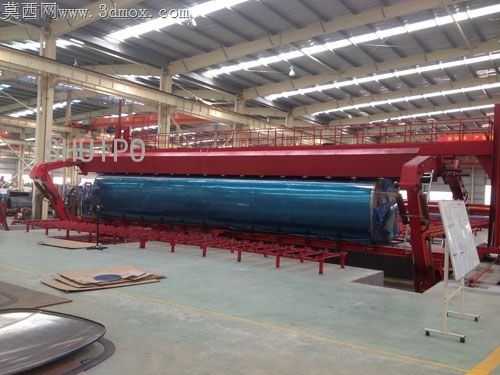

长径比超12的薄壁筒体环缝、纵缝焊接，一直是罐车制造环节的核心痛点——薄壁筒体自身刚性不足，常规悬臂焊接设备作业时，筒体自重引发的挠度变形会让焊枪与焊缝的贴合偏差超过1.2mm，极易出现焊穿、未熔合、背面成型余高不均的缺陷，后续补磨、探伤返修的成本能占到单台罐体焊接工序成本的三成以上。这套生产设备的结构设计完全围绕薄壁长筒体的加工适配逻辑展开，底部的多点位可调支撑胎架没有采用传统固定V型座结构，每个支撑单元都带独立的高度微调与径向随动滚轮，能根据筒体不同区段的壁厚、椭圆度偏差调整支撑力，把筒体全长范围内的径向跳动控制在0.3mm以内，从根源上抵消薄壁件的装夹变形。横跨筒体上方的龙门式焊接主机没有采用单焊枪配置，内外侧同步布置的等离子弧焊枪能实现单面焊双面成型，省去了传统工艺中筒体翻面、背面清根的工序，焊枪搭载的随动跟踪模块能实时捕捉焊缝的微小偏移，哪怕筒体存在局部椭圆度偏差，也能自动调整焊枪的进给角度与伸出长度，保证熔池稳定。设备侧边配套的进料辊道与端部定位挡块，能适配不同直径规格的罐车筒体上料，定位挡块带柔性缓冲层，避免上料时薄壁筒体端口被磕碰产生凹坑。整套设备的走线、拖链布置都避开了焊接飞溅的散落区域，焊渣不会卡进传动导轨的缝隙里，日常维护只需要定期清理支撑滚轮表面的焊渣附着物即可，不需要频繁拆解传动部件做深度清洁。这套设备落地后，单节6米长筒体的纵缝焊接时间能压缩到传统工艺的40%，焊缝一次探伤合格率能稳定在98%以上，不需要额外做背面补焊作业，适配储油罐车、洒水车、奶罐车等多种薄壁罐体的焊接加工，不同规格筒体切换时只需要调整支撑胎架的间距与焊枪的初始高度，不需要更换专用工装夹具，换型时间能控制在半小时以内。
