八工位重载焊接金属转台结构设计

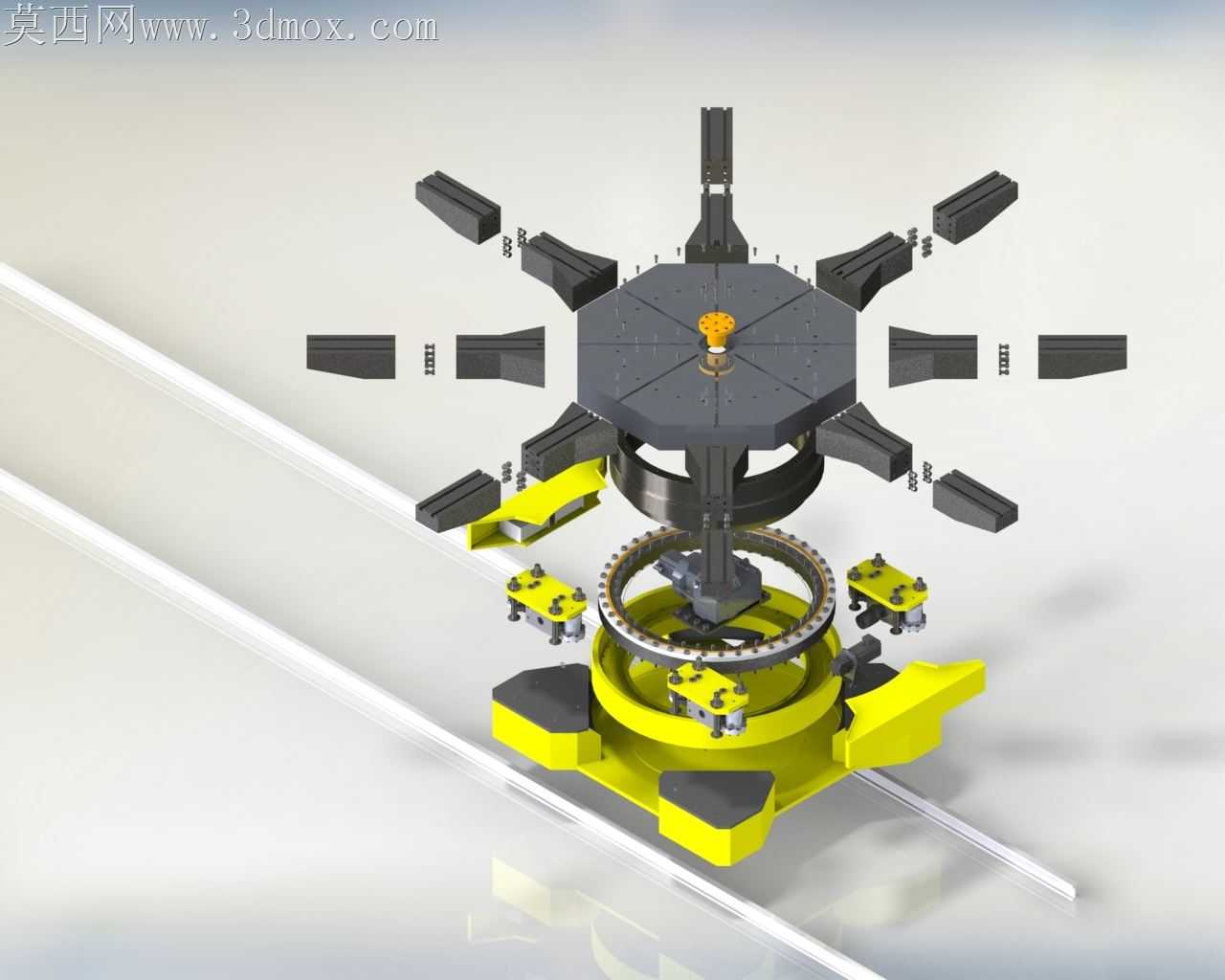

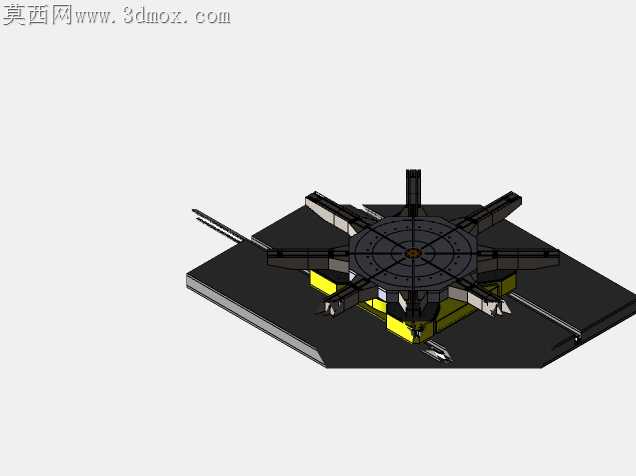

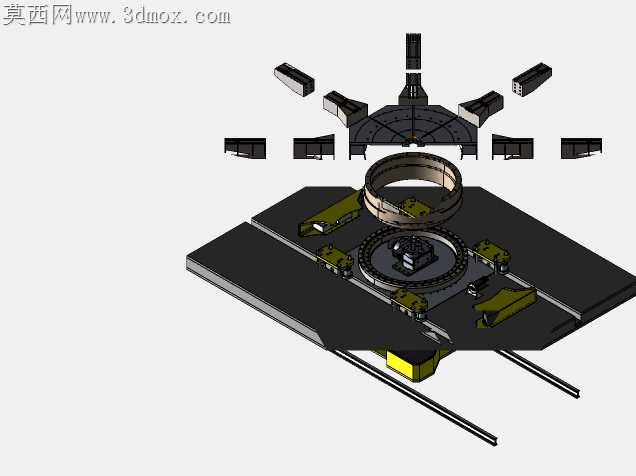

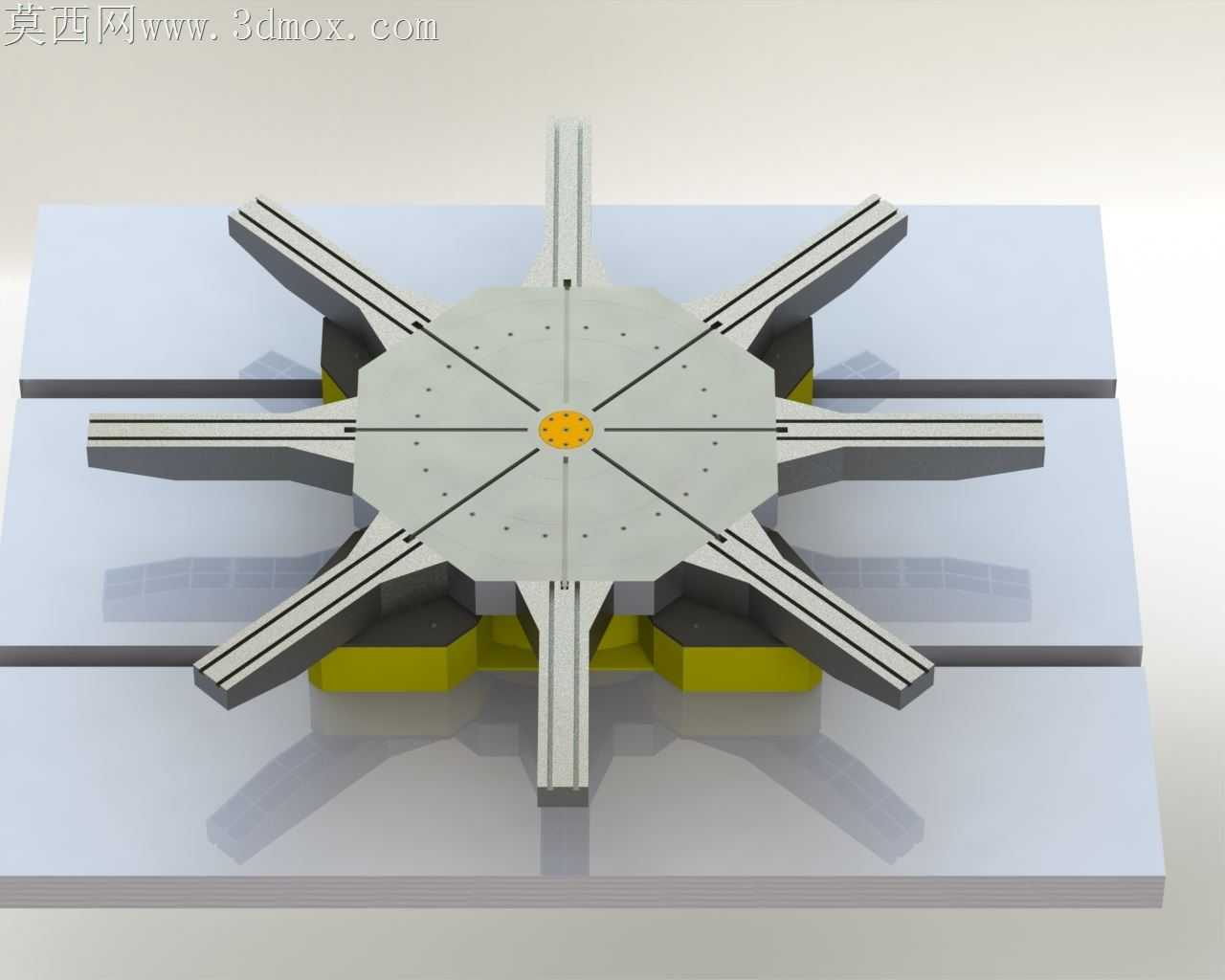

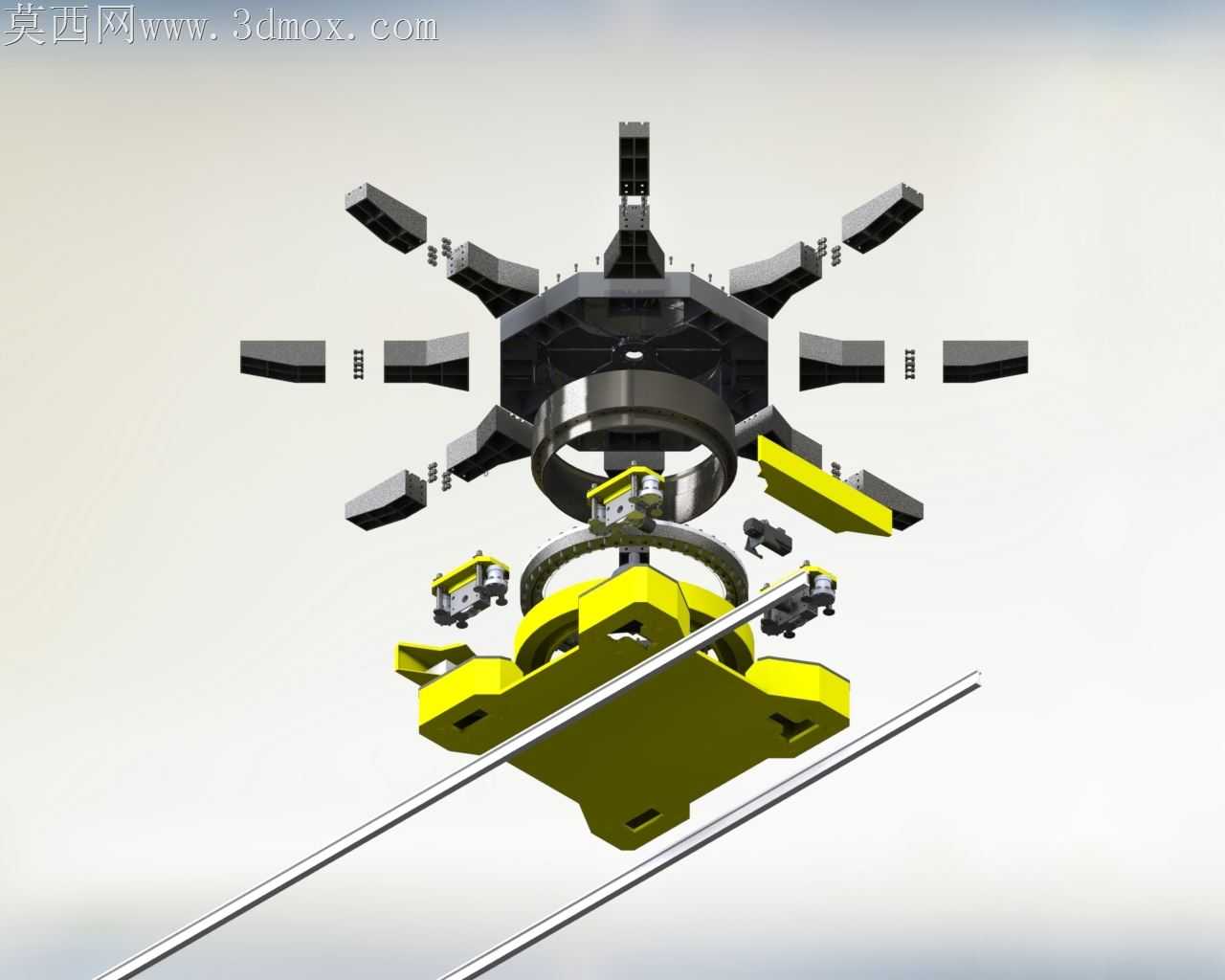

这款八工位重载转台主要面向金属结构件焊接加工场景设计，可适配批量中小型金属构件的多工序连续焊接作业，在工程机械配件、五金结构件、汽车零部件焊接生产线上能够承担工件回转输送、工位精准切换的核心作用，替代传统人工转序的低效作业模式，让焊接操作人员无需反复挪动重型工件，仅在固定工位即可完成对应工序的加工作业，大幅降低焊接作业的劳动强度，同时减少工件转序过程中的磕碰损伤风险。转台整体采用正八边形台面布局，沿圆周均匀分布八条径向导向滑轨，单条滑轨可适配不同规格的工件定位夹具安装，能够兼容多种外形尺寸的焊接工件装夹需求，中心设置带定位孔的圆形安装基准座，既可以作为台面回转的中心定位基准，也可安装中心压紧机构实现工件的中心定位锁紧，避免回转过程中工件出现偏移错位。转台底部设置八组均匀分布的支撑驱动单元，采用对称式承载结构设计，可均匀分散台面承载的工件重量，额定承载能力适配30吨级重载作业需求，能够满足厚钢板焊接构件、大型金属组件的装夹承载要求，导向滑轨采用内嵌式安装设计，与台面主体保持齐平，不会对工件装夹、焊枪作业路径造成干涉，同时滑轨表面做耐磨硬化处理，可承受夹具反复滑动调整带来的磨损，长期使用也能保持较高的导向精度。在设计过程中，重点考量了焊接作业的特殊工况，台面预留密集的工艺安装孔位，既可以通过螺栓快速固定各类定制焊接夹具，也能作为焊接过程中的散热通道，减少焊接热量在台面积聚带来的热变形影响，八工位的布局设计可匹配上料、点焊、满焊、清渣、检测、补焊、冷却、下料的完整焊接工艺流程，每个工位对应一道固定工序，转台每次回转固定角度即可完成工件的工位切换，能够很好地适配自动化焊接生产线的节拍要求，也可配合焊接机器人实现全自动化焊接作业。转台的安装边界设计充分考虑车间现场的布局需求，整体外轮廓为对称正八边形结构，安装时无需复杂的地基改造，仅需保证安装地面的水平度即可完成部署，径向滑轨延伸至台面边缘，最大可适配跨距接近台面直径的大型工件装夹，底部支撑单元的高度预留了管线布置空间，可方便布置气动、液压夹紧机构的连接管线，不会出现管线缠绕、干涉回转的问题，台面边缘做倒角过渡处理，避免工件吊装过程中与台面边缘发生磕碰，整体结构兼顾了承载能力、工位适配性与焊接作业的实用性，能够有效提升焊接生产的连续作业效率，稳定工件装夹精度，保障焊接成品的质量一致性。
