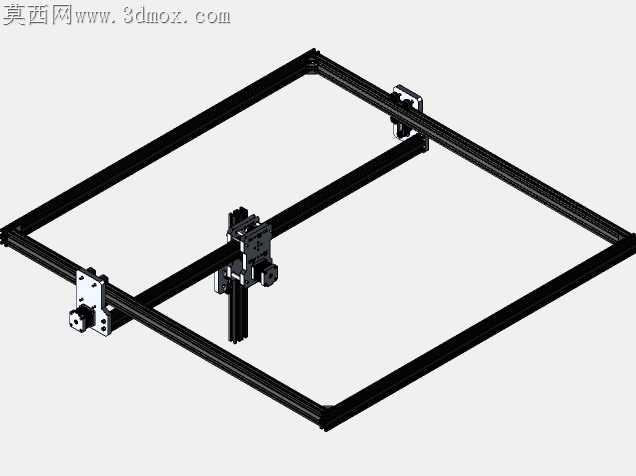

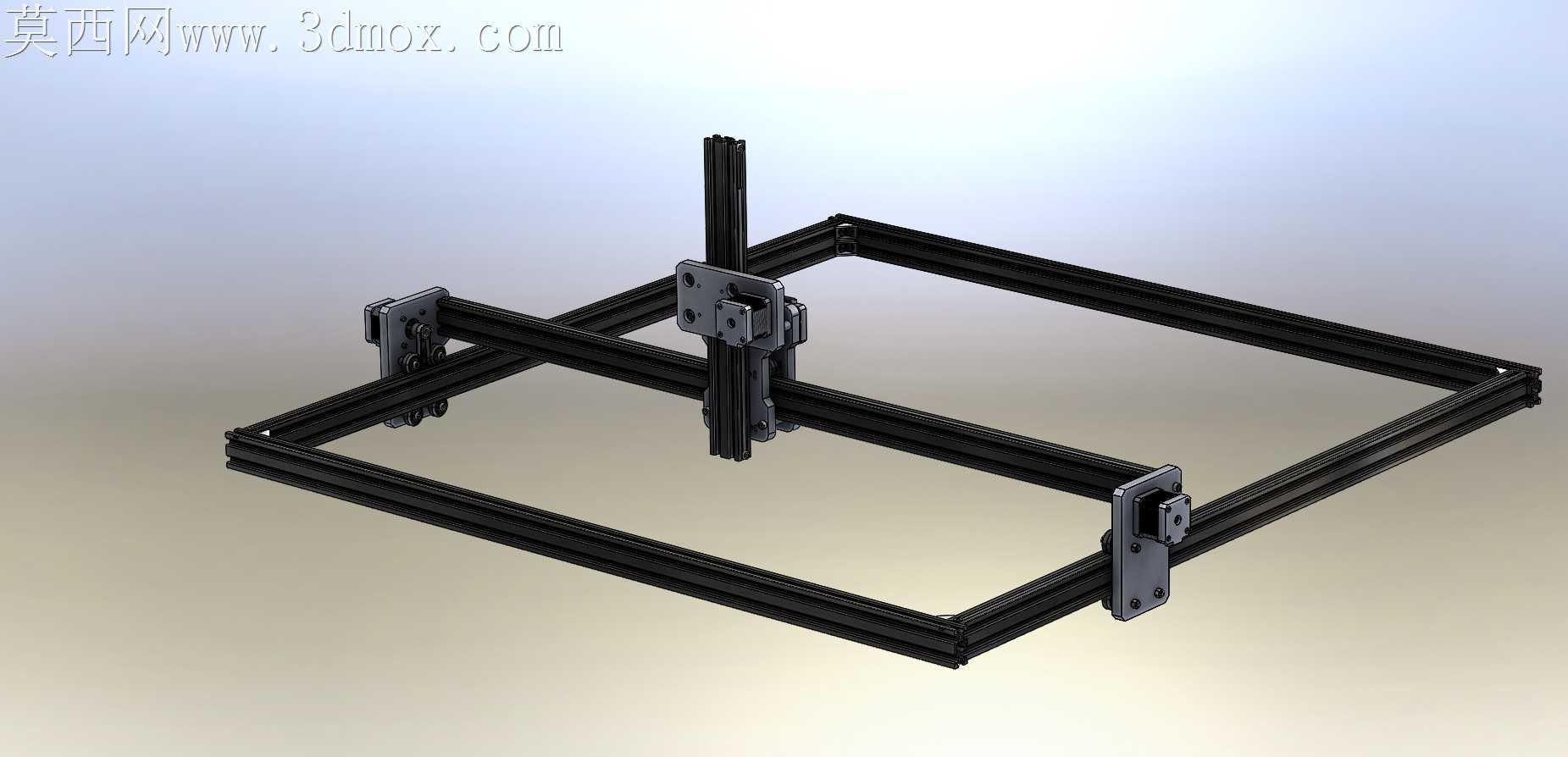

三轴激光二极管切割设备机架结构

小型激光切割设备落地时最容易被忽略的是机架装配的累计公差，很多桌面级设备用铝型材拼接后，运行到行程边角时激光头垂直度偏移超0.2mm，切薄亚克力时出现斜边、切不透的问题，这套三轴机架的结构设计刚好对准了这类加工痛点。型材拼接处没有采用常规的角码外置连接，而是把连接块嵌入型材槽道内部，锁紧螺丝从型材端面垂直拧入，避免外置角码占用安装空间的同时，拼接面的贴合面积比常规角码大了近三倍，装配时只要把型材端面铣平，拼接后的框架平面度能控制在0.05mm以内，不用后期反复调校平面。Z轴模组的安装座做了分体式可调设计，安装板和竖梁之间留了0.1mm的调节间隙，锁紧前可以用百分表打表调整激光头的垂直度，哪怕型材拼接存在微小的角度误差，也能通过这个调节位补偿，不用拆框架重新铣削端面。X轴的传动模组直接固定在两根平行横梁的槽道内，没有额外加转接垫板，减少了一层装配公差链，同步带的张紧座藏在横梁端部的型材槽里，张紧调节时不用拆外壳，直接从端面拧调节螺丝就能调整皮带张力，日常维护的操作空间留得很足。框架底部的四个角装了带定位销的脚轮安装座，不是直接把脚轮拧在型材端面上，安装座嵌入型材槽后用两颗横向螺丝锁紧，设备移动时不会因为脚轮受力把型材端面顶变形，需要固定设备时只要把脚轮的支撑脚拧下来就能锁死位置，不用额外垫橡胶垫调平。走线槽直接利用铝型材的内置槽道，没有在型材外面额外粘线槽，所有电机线、激光管的供电线都藏在型材空腔里，运动时不会被拖链刮到，也不会因为激光散射烧坏线材外皮。激光头的安装位预留了标准的20mm安装孔距，不管是换不同功率的激光二极管，还是加装风冷、吸尘接头，都不用重新打孔做转接板，适配性比常规的定制安装板强很多。框架的横梁和竖梁之间没有做焊接固定，全靠嵌入式连接件锁紧，后期如果要扩大加工行程，只要更换对应长度的铝型材就能重新组装，不用重新开模做机架，小批量试产时能省下不少改造成本。装配时要注意型材槽里的螺母要提前预装，等框架拼好再塞螺母会卡在拼接缝里，Z轴的直线导轨安装时要和横梁保持垂直，不然激光头上下移动时会出现卡顿，长期运行还会磨损导轨滑块。
