轴驱开式叶轮吸油泵流场仿真演示结构

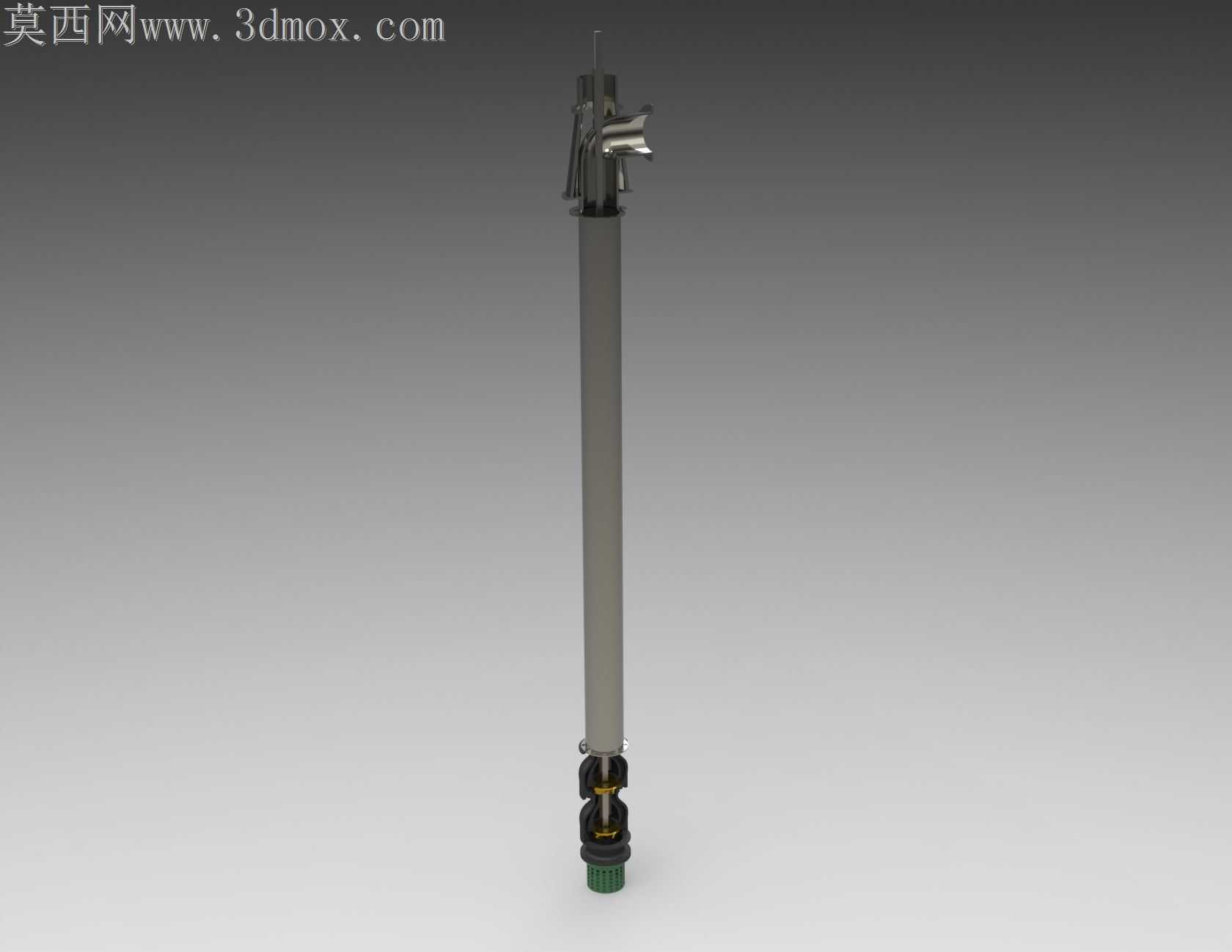

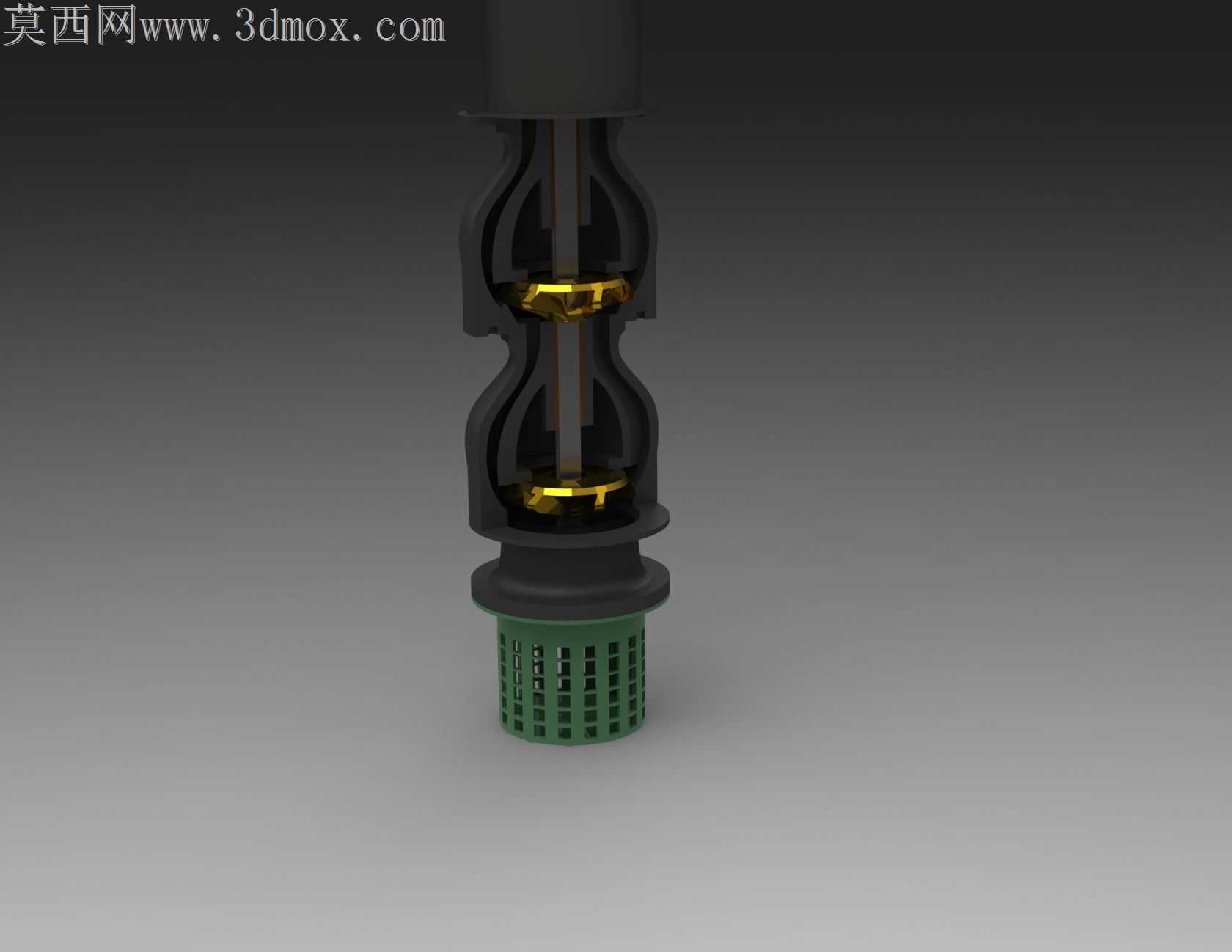

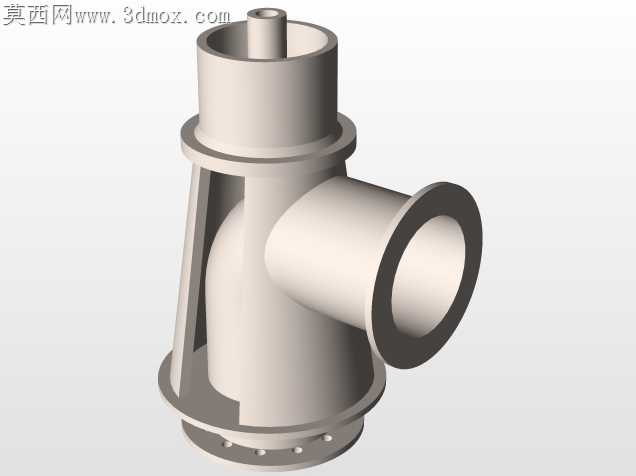

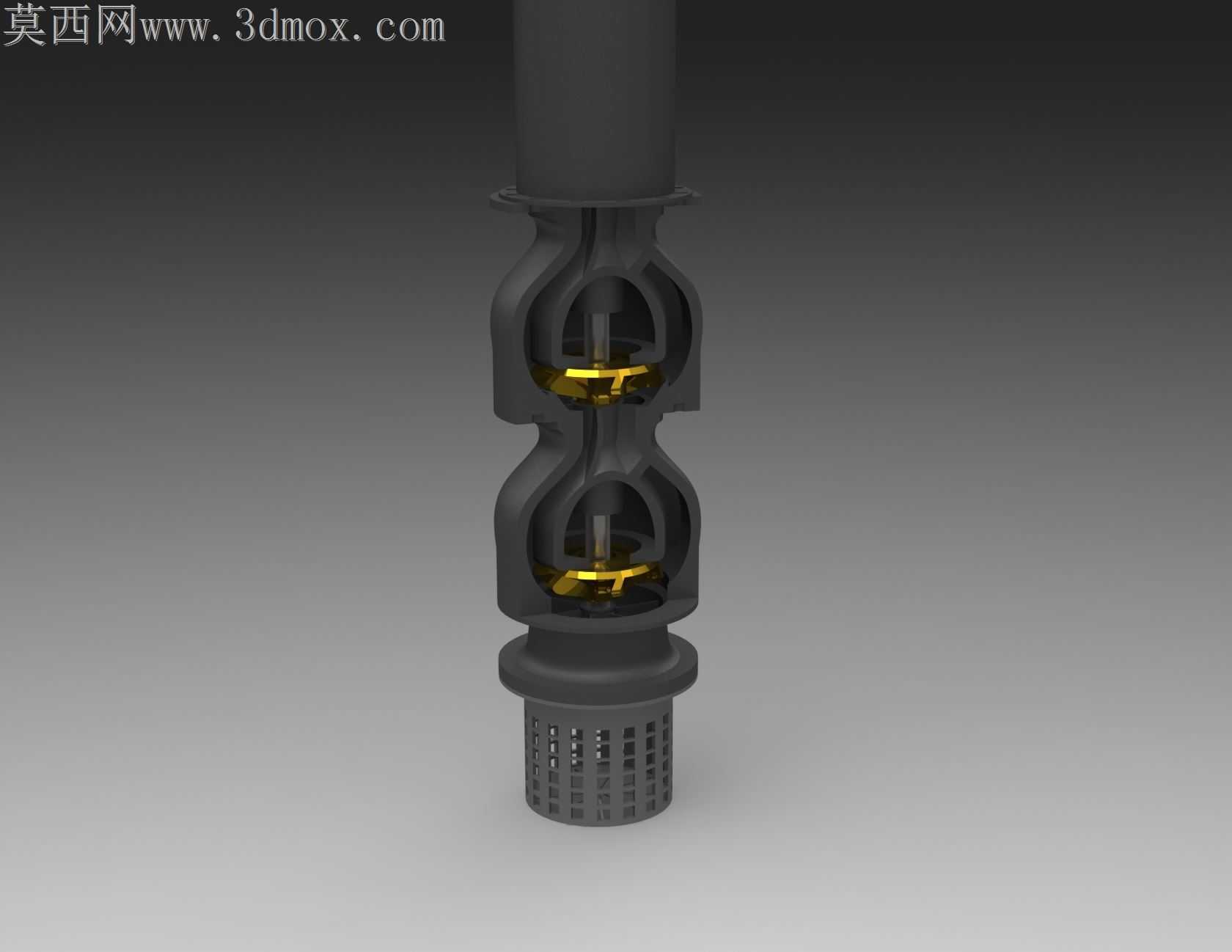

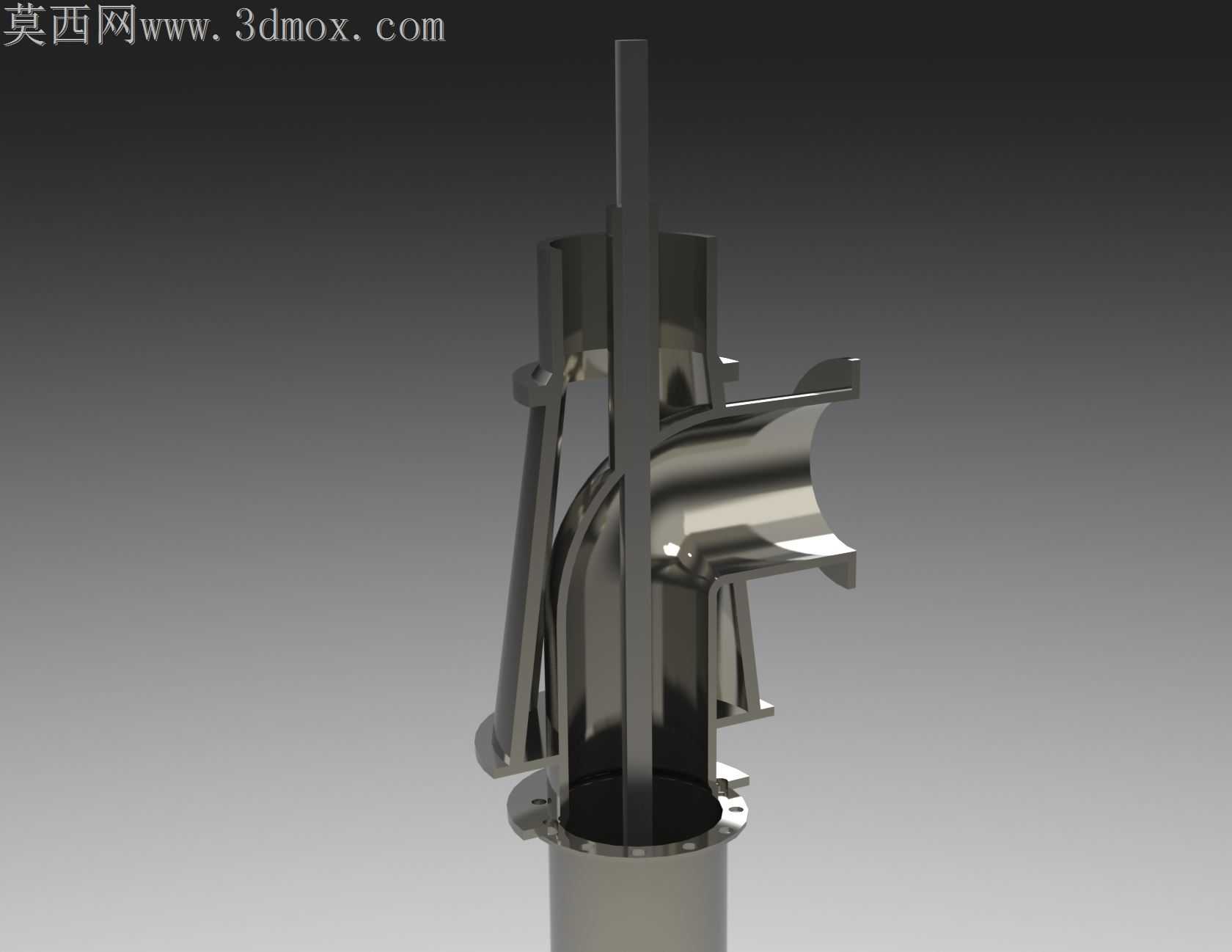

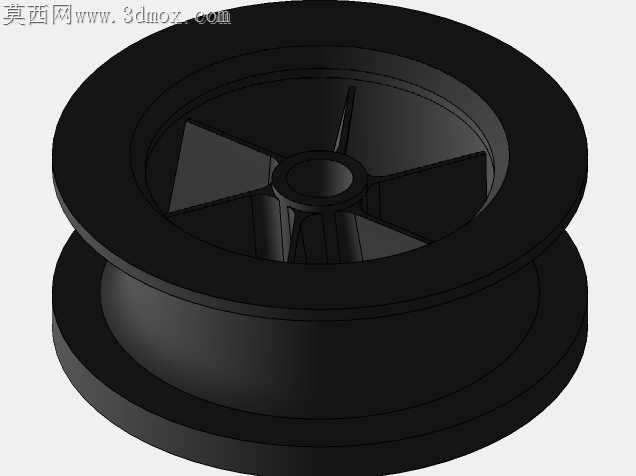

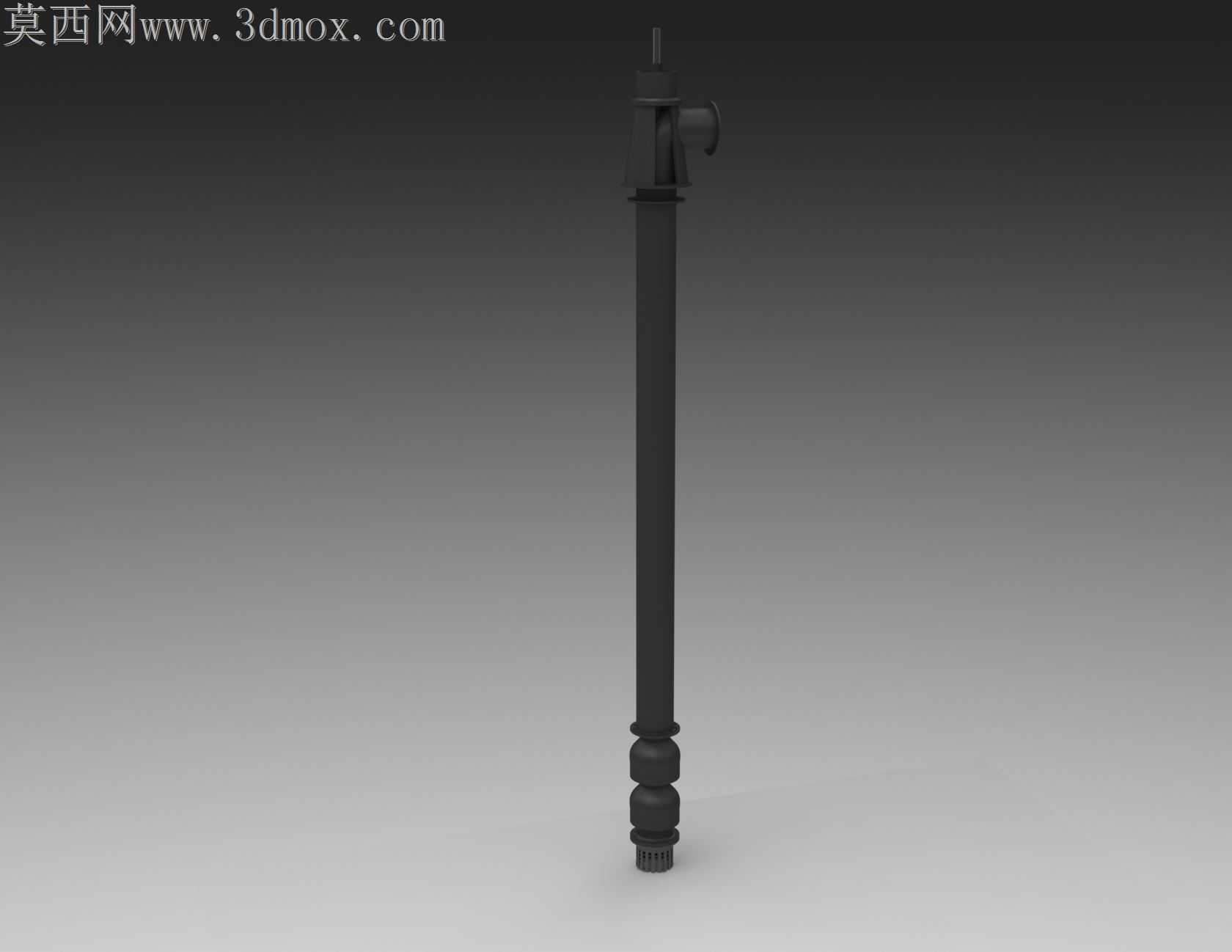

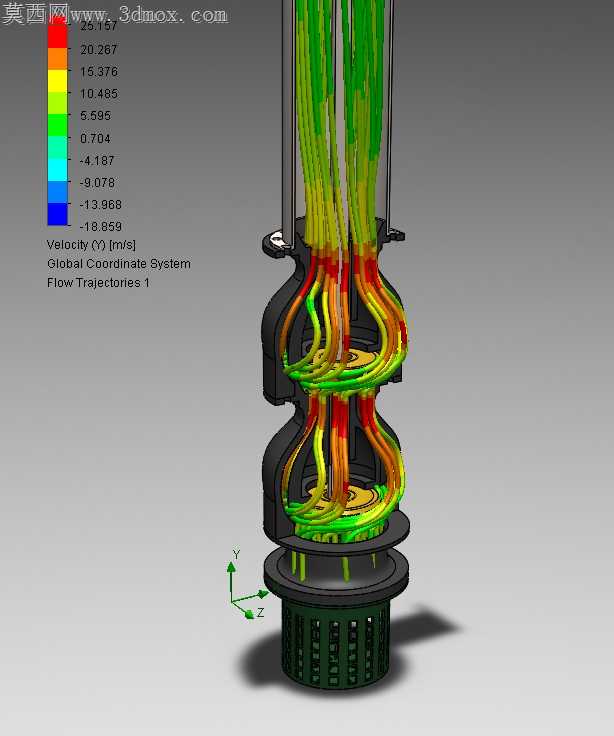

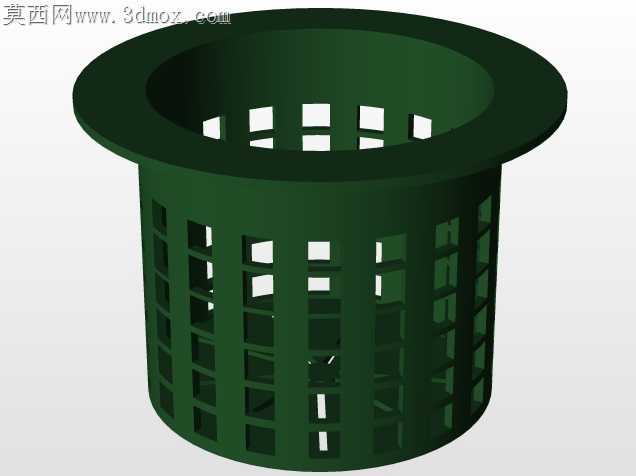

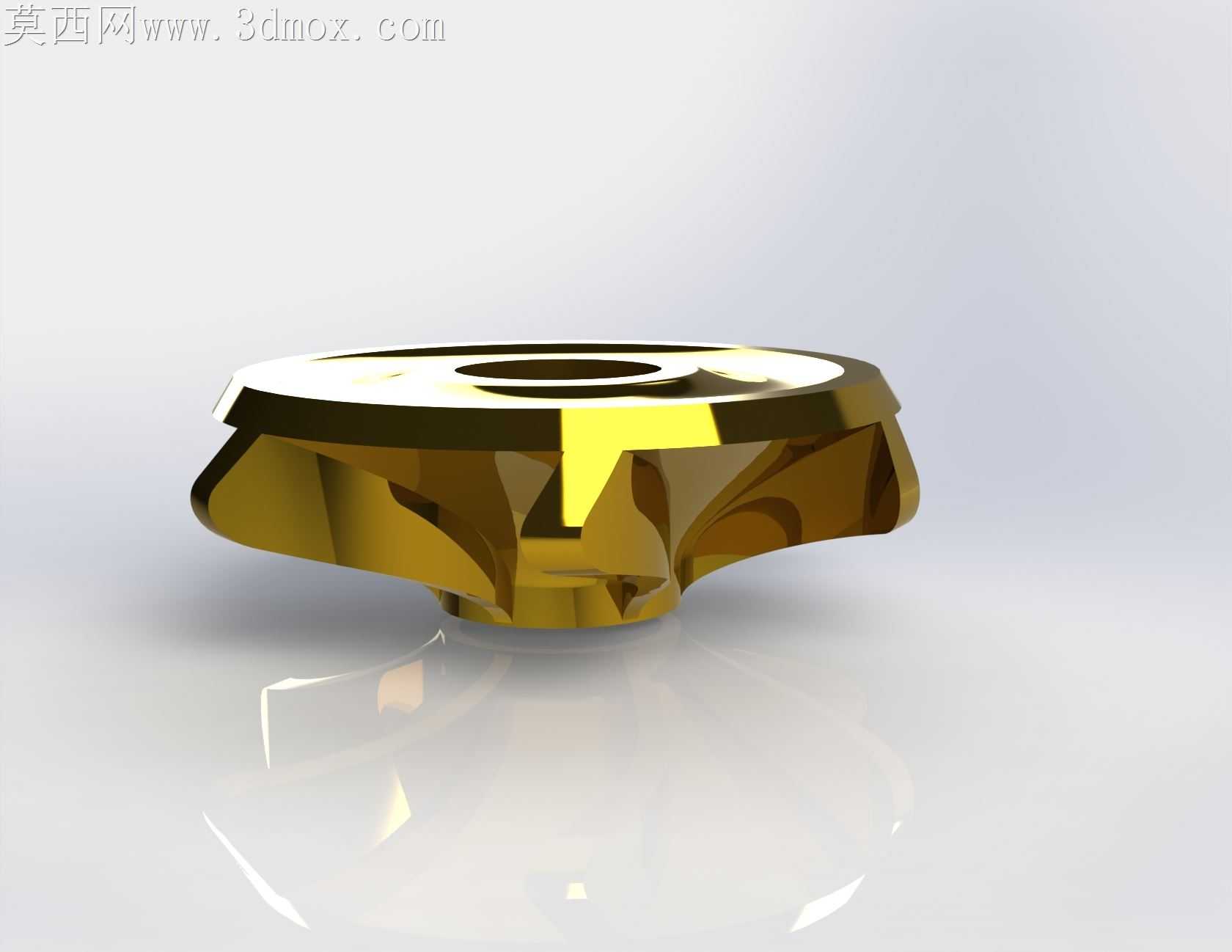

开式叶轮吸油泵在实际工况中最常遇到的痛点，是叶轮流道与腔壁间隙控制不当引发的容积效率骤降，尤其是输送含微小杂质的油液时，闭式叶轮易卡滞、开式叶轮的间隙泄漏量又会随磨损快速攀升，这套带流场轨迹演示的三维结构，恰好把流固耦合仿真的结果直接映射到实体结构的优化逻辑上。双层开式叶轮的叶片边缘做了0.2mm的倒圆过渡，不是为了视觉上的顺滑，而是减少油液在叶片出口处的脱流涡旋，从流场轨迹的色彩分布能看到，叶片根部的低速区范围被压缩到了原有设计的三分之一，油液从底部滤网进入后，不会在叶轮入口处形成滞留气穴，这一点直接解决了以往开式泵吸程不足、空载启动易气蚀的问题。上下两层叶轮的同轴度公差被控制在0.03mm以内，中间的导流腔壁面做了微弧收窄处理，油液经过第一层叶轮加压后，不会在腔室拐角处形成对冲紊流，顺着导流弧面直接进入第二层叶轮的入口流道，流场轨迹里红黄相间的高速区刚好沿着叶片型线均匀分布，没有出现局部流速突增的冲刷磨损点。底部的进水滤网格栅做了不等距排布，外圈格栅间隙略大于内圈，匹配叶轮入口的流速分布——内圈流速高，更小的格栅间隙能拦截更大尺寸的杂质，外圈流速低，稍大的间隙可以降低进油阻力，这种非均匀的格栅设计，在以往的通用泵模型里很少见到，完全是针对开式叶轮无前后盖板、杂质易直接冲击叶片的特性做的适配。驱动轴与叶轮的连接采用了扁位加止推台阶的结构，不是普通的平键连接，因为油泵启动瞬间的轴向窜动会让叶轮与腔壁发生刮擦，止推台阶能把轴向窜动量限制在0.1mm以内，刚好预留出热胀冷缩的间隙，又不会因为间隙过大导致泄漏量增加。流场轨迹的色彩映射直接对应Y方向的流速分量，能直观看到油液从底部吸入、经过两级叶轮加压后从顶部出口流出的全过程，哪里有涡流、哪里流速过低、哪里存在冲刷风险，都能在模型上直接对应到具体的结构位置，不用再对着抽象的仿真云图反复核对结构坐标。就连顶部出口的管路弯折角度，也匹配了流场的出口流向，做了15度的斜切导向，避免油液在出口处形成90度折返的阻力区，从仿真结果看，出口处的压力损失比直角出口设计降低了12%左右。
