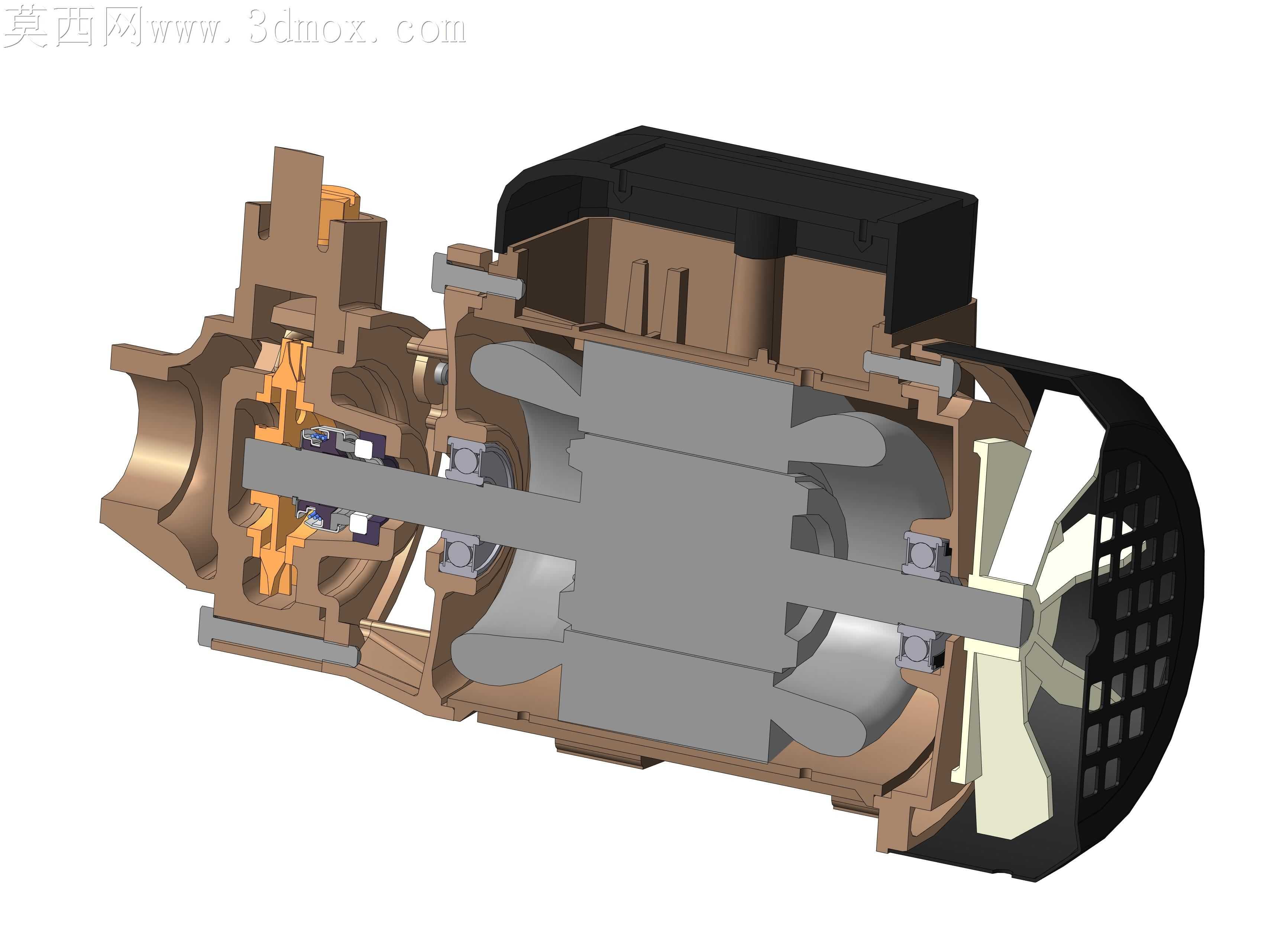

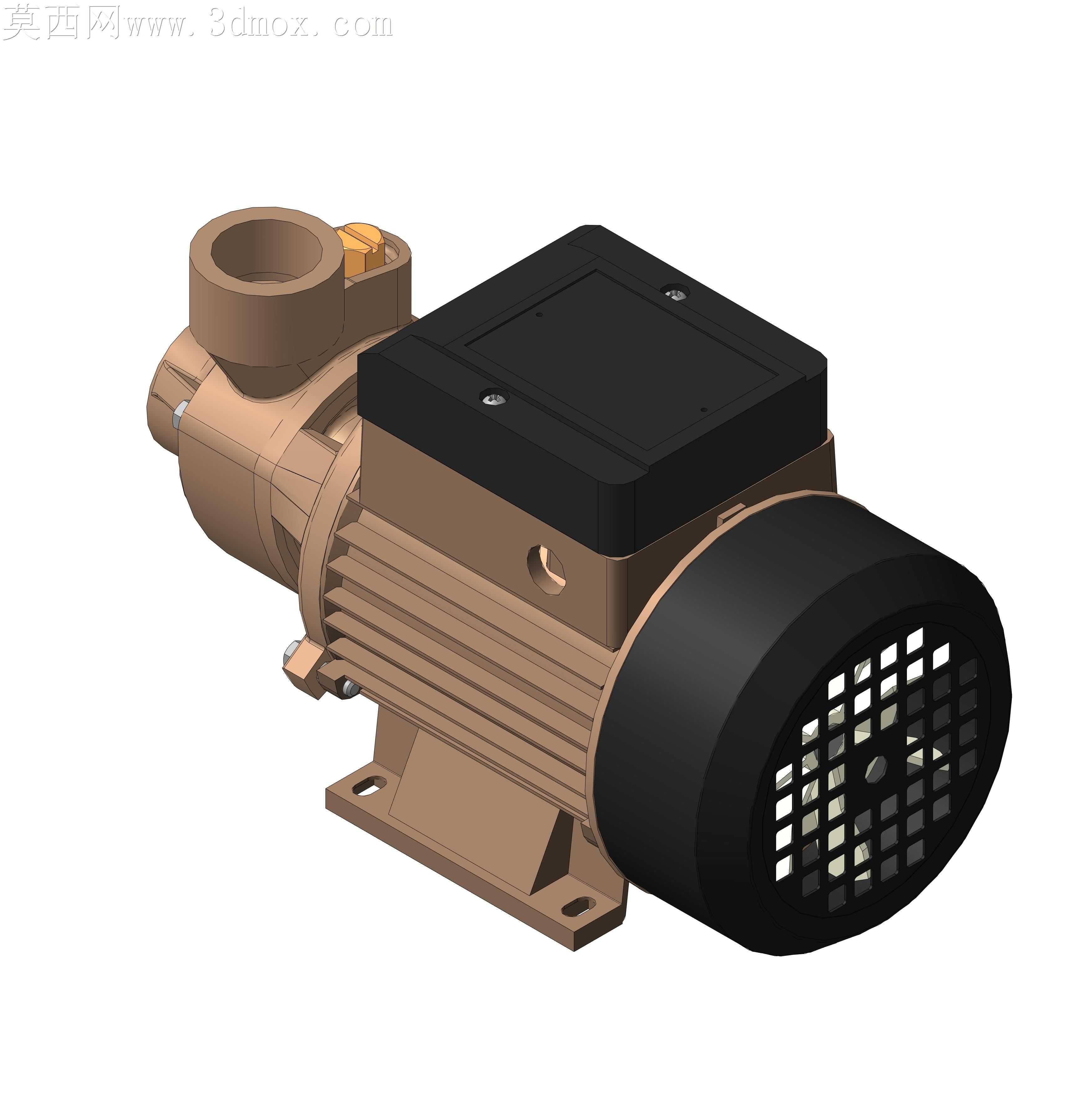

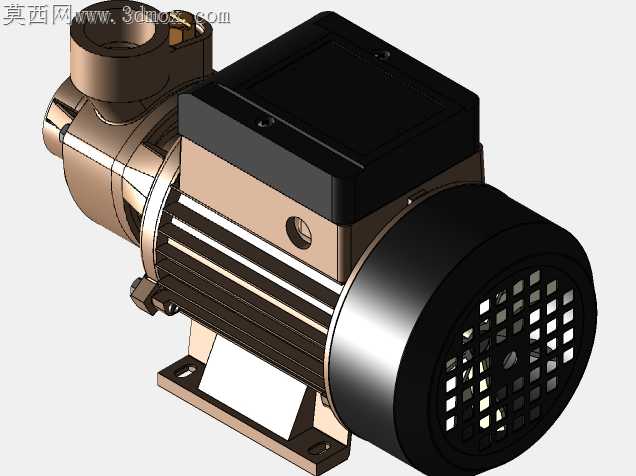

QB60P外围泵内部结构剖视展示设计

小流量高扬程外围泵在民用供水、小型设备循环回路里的应用占比不低，实际加工装配环节最容易出问题的，就是泵腔流道与叶轮的配合间隙、电机轴与泵体密封段的同轴度偏差，很多量产机型运行半年就出现压力衰减、密封渗漏，根源都在前期结构设计的公差预留没有匹配加工工艺的实际精度。这款剖视呈现的QB60P外围泵，在泵体与电机端盖的配合止口处做了阶梯式定位结构，没有沿用传统的单段圆柱止口，而是把止口分成定位段和密封段两个区域，定位段采用H7/js6的过渡配合，保证电机轴装入后叶轮和泵腔流道的同轴度控制在0.02mm以内，避免叶轮擦碰泵腔内壁带来的效率损耗，密封段则预留了O型圈的安装槽，槽深公差控制在正负0.05mm，既不会因为槽过深导致密封压合不足出现渗漏，也不会因为槽过浅让端盖装配时出现应力集中，长期运行后不会出现端盖变形的问题。过流部件的叶轮采用的是开式径向叶片结构，叶片边缘和泵腔隔舌的间隙预留了0.15mm的均匀缝隙，这个数值是结合压铸工艺的脱模斜度、铸件表面粗糙度反复调整后的结果——间隙留小了，压铸成型后的叶轮飞边清理工作量会翻倍，批量生产时的加工成本会抬升近两成，间隙留大了，高压区的液体回流会直接拉低泵的扬程，额定工况下的效率会掉8%以上。电机部分的绕组端部和后端散热风叶的距离也做了适配调整，没有为了压缩整机长度把风叶贴得太近，避免风叶旋转时的气流扰动带动绕组产生共振噪音，风罩的格栅角度顺着风叶的出风方向做了15度的倾斜，比垂直格栅的散热效率高12%左右，夏天连续运行时电机绕组的温升能降低6到8摄氏度，延长绝缘层的使用寿命。泵体的进水口和出水口的螺纹连接段做了加厚处理，壁厚比普通家用泵厚2mm，现场安装时即使工人用管钳过度施力，也不会出现螺纹开裂的问题，连接端面的密封面做了精车处理，表面粗糙度达到Ra1.6，不用额外加生料带也能保证密封性能，减少现场安装的操作难度。轴封位置没有采用传统的填料密封，而是选用了内置式机械密封，密封静环的安装座和泵体做成了一体化结构，减少了一个静密封泄漏点，动环的弹簧预紧力调整到合适区间，既不会因为预紧力过大导致轴套磨损过快，也不会因为预紧力不足在低压工况下出现进气问题，保证泵的自吸性能稳定。
