德式住宅入口金属玻璃雨棚结构设计

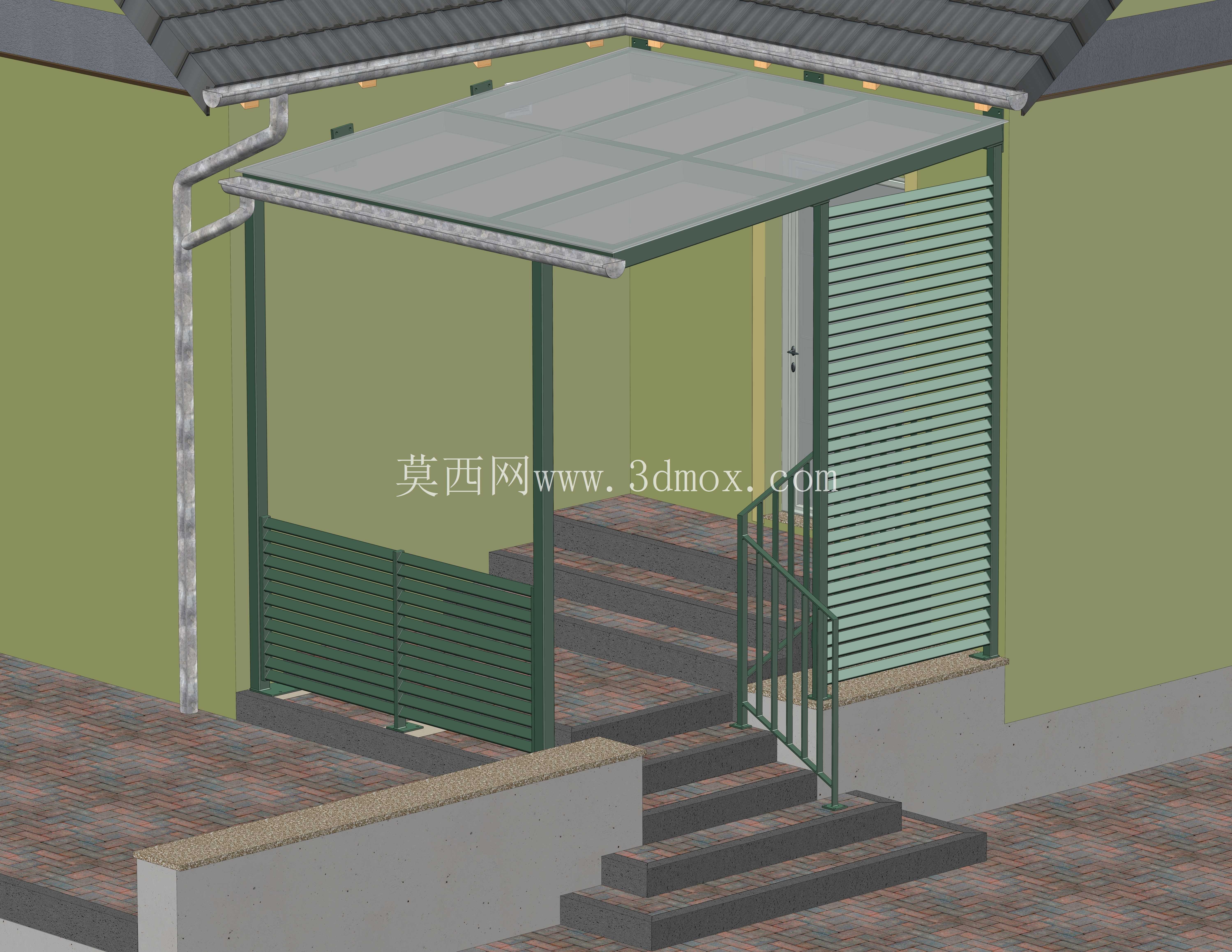

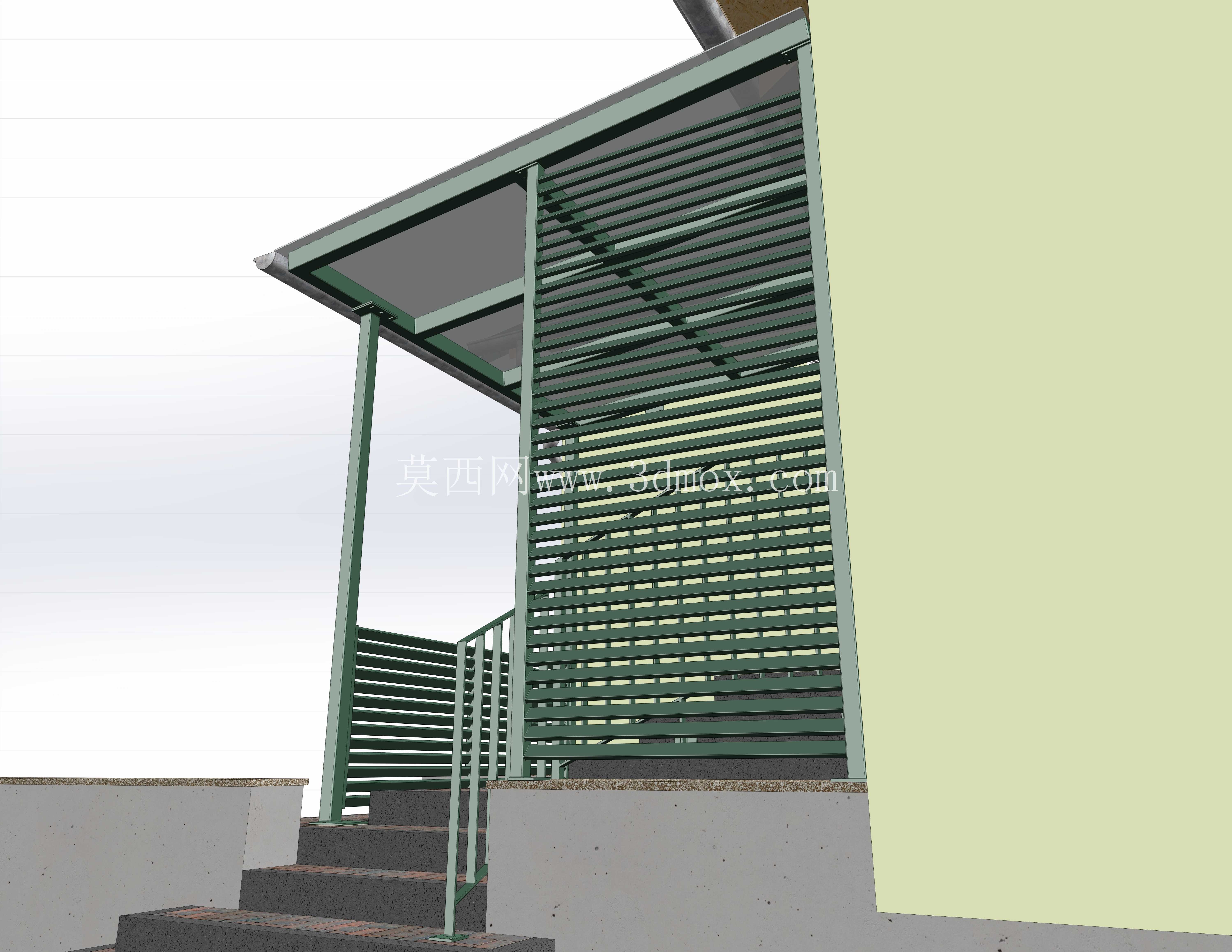

　　该结构为适配独栋住宅入户区域的遮雨防护构件，核心应用场景为温带多雨气候区的民用住宅入户过渡空间，可同时覆盖入户台阶与侧边通行区域，避免雨天入户时雨水淋洒、冬季积雪堆积在台阶表面造成滑倒风险，也能减少夏季强光直射入户门区域，降低入户区域的温度波动。从实际使用维度看，该雨棚的悬挑跨度完全覆盖三级入户台阶的纵深范围，侧边延伸至台阶侧方的扶手区域，人员从台阶行走至入户门的全程都处于遮蔽范围内，不会出现半侧淋雨的情况；侧边搭配的竖向百叶挡板可阻挡侧向斜飘雨水，同时不会完全遮挡侧面采光，避免雨棚下方区域过于昏暗。

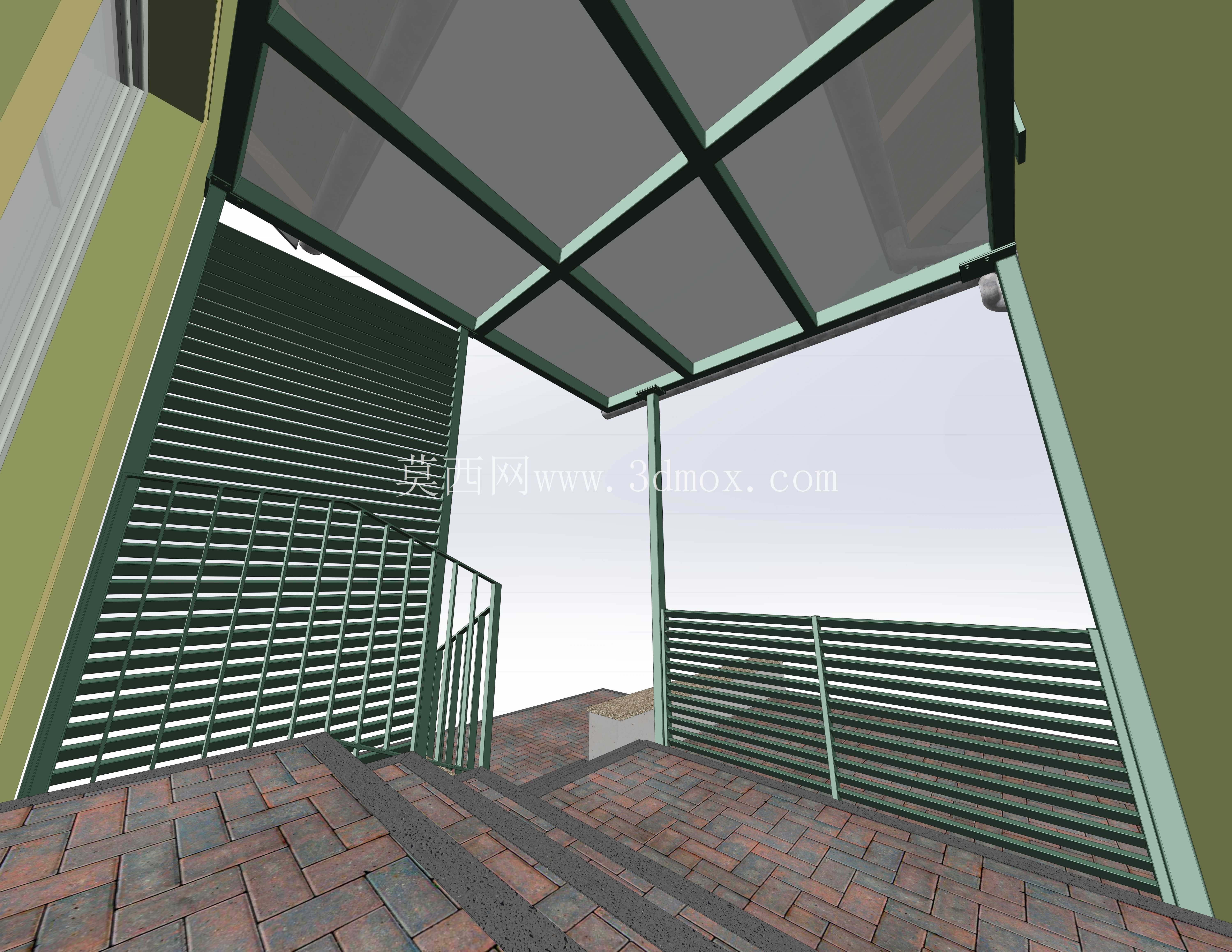

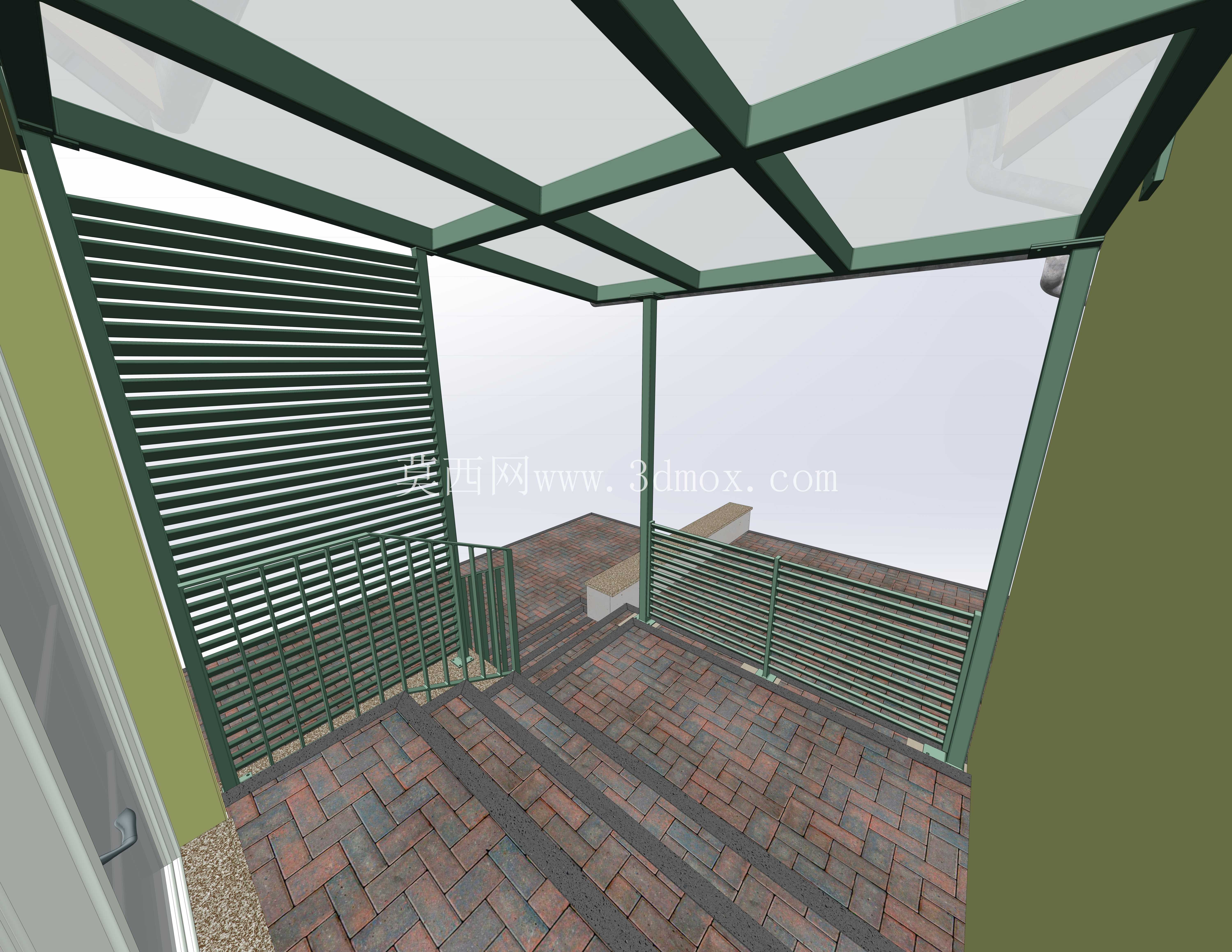

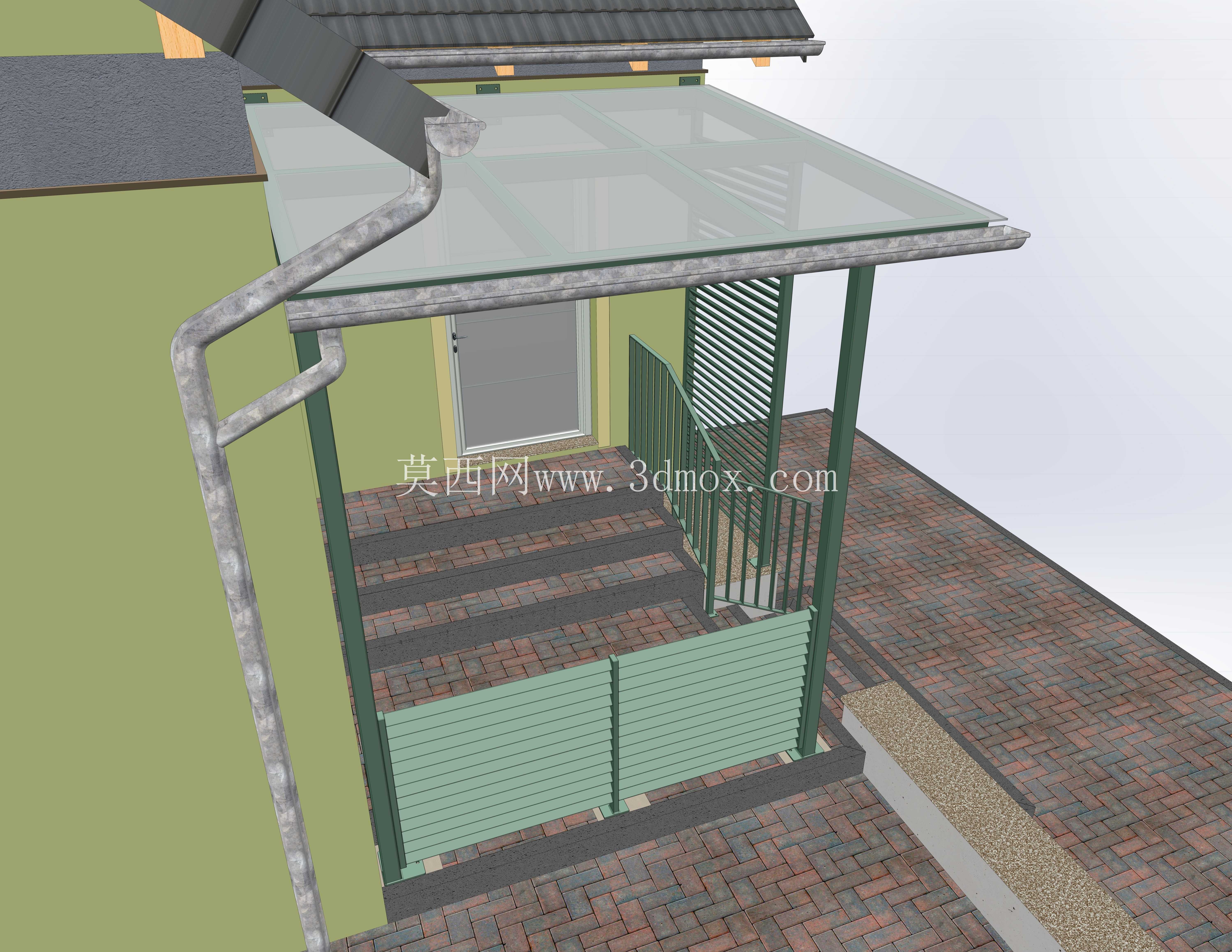

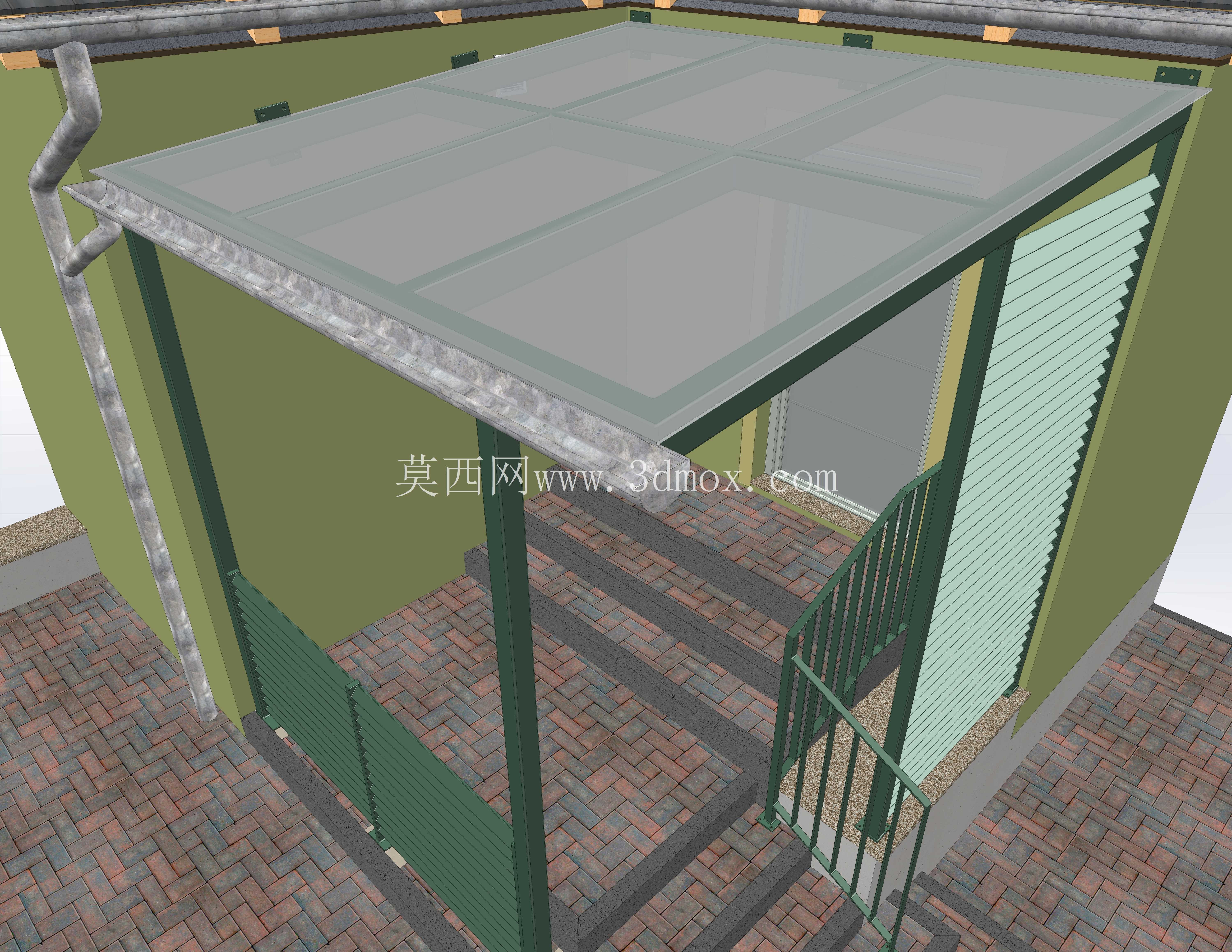

　　结构设计上，主支撑框架采用等边角钢焊接成型，立柱底部通过膨胀螺栓与台阶侧边的砖砌基础固定，固定点避开台阶内部的钢筋排布位置，防止安装时破坏原有台阶结构强度；顶部框架的横梁做了1.5度的找坡设计，坡向远离入户门的外侧，雨水可顺着玻璃面板的坡度流向外侧的镀锌排水檐沟，再通过侧边的落水管引导至地面排水区域，不会出现顶部积水渗漏的问题。玻璃面板采用夹胶安全玻璃，通过不锈钢压块与顶部框架固定，压块与玻璃之间垫有三元乙丙橡胶垫片，避免金属与玻璃硬接触造成应力碎裂，同时密封胶条采用耐候级材质，可适应-20℃到60℃的温度区间，不会因长期冷热交替出现开裂漏水。

　　侧边的防护栏杆采用圆钢与扁钢组合焊接的形式，栏杆高度符合民用建筑防护规范要求，竖杆间距控制在110mm以内，防止儿童攀爬时发生卡坠风险，栏杆与雨棚立柱、台阶侧边的预埋件满焊连接，焊后做打磨除锈处理，整体表面喷涂深绿色户外塑粉，塑粉层厚度控制在80μm以上，可抵御户外紫外线照射与雨水锈蚀，使用寿命可达15年以上。安装边界方面，该雨棚的整体外挑尺寸适配常规1.2m宽的入户台阶，立柱安装位置距离台阶侧边预留100mm的操作空间，不会占用台阶的有效通行宽度；顶部最高点距离台阶完成面的高度为2.4m，既满足成年人通行不碰头的要求，也不会因过高导致遮雨效果下降。

　　结构受力计算时，顶部荷载按照当地50年一遇的积雪荷载与10级风荷载组合取值，主横梁的挠度控制在跨度的1/250以内，极端天气下不会出现明显变形；落水管的管径选用50mm的镀锌钢管，排水能力可覆盖暴雨强度下的顶部汇水流量，不会出现雨水从檐沟溢出的情况。细节处理上，雨棚与建筑墙体连接的位置采用镀锌钢板做泛水收边，泛水板嵌入墙体抹灰层内150mm，外侧打耐候密封胶，彻底杜绝墙体与雨棚衔接处的渗水隐患；台阶侧边的栅栏部分采用与栏杆同材质的扁钢焊接，底部与地面预埋件固定，可阻挡杂物从侧边滚落至台阶下方，同时起到一定的防护作用。
