德式住宅外置铁艺栏杆露台结构设计

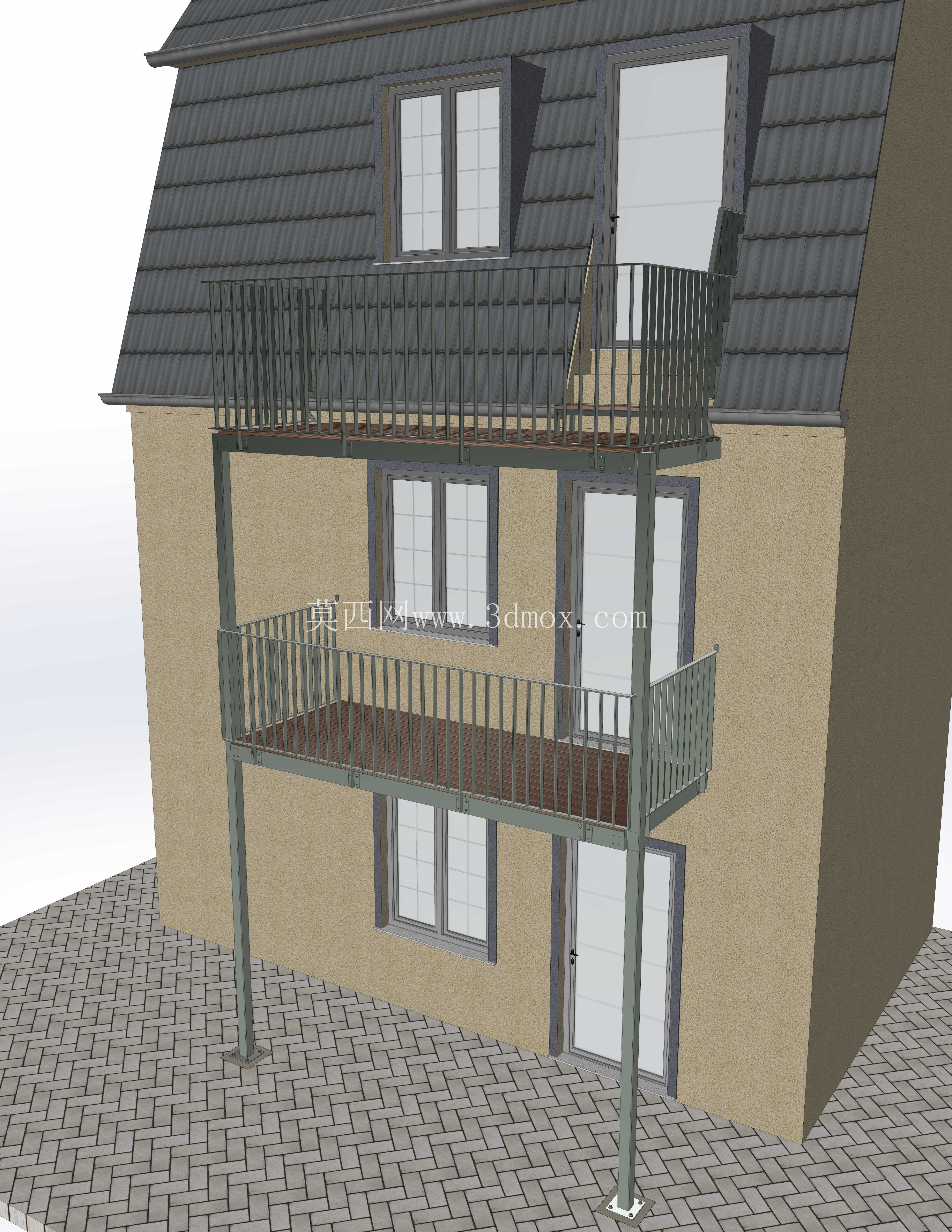

　　这款外置露台构件主要适配多层民用住宅、联排别墅的二层及以上户外延伸空间，作为室内外过渡的半开放活动区域使用，日常可承载住户休闲观景、临时置物、小型绿植摆放等功能，栏杆部分承担核心的临边防护作用，避免人员或物品从高空坠落，同时兼顾建筑外立面的装饰协调性。从结构设计逻辑来看，整体采用悬挑式安装思路，依托建筑外墙的结构梁或预埋承重件完成固定，无需额外落地支撑构件，最大化减少对一层户外空间的占用，适配德国当地多数独栋、联排住宅的外墙构造特点。

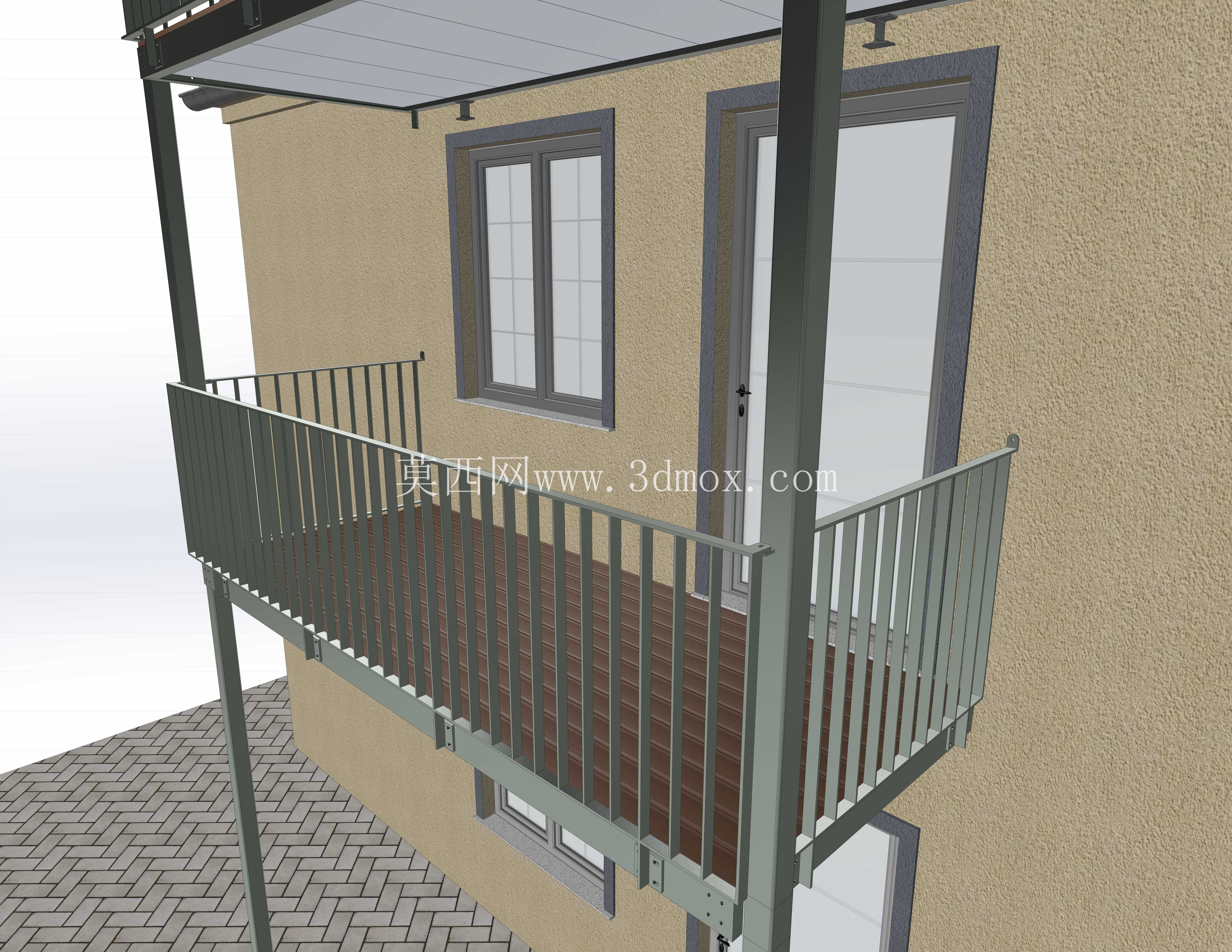

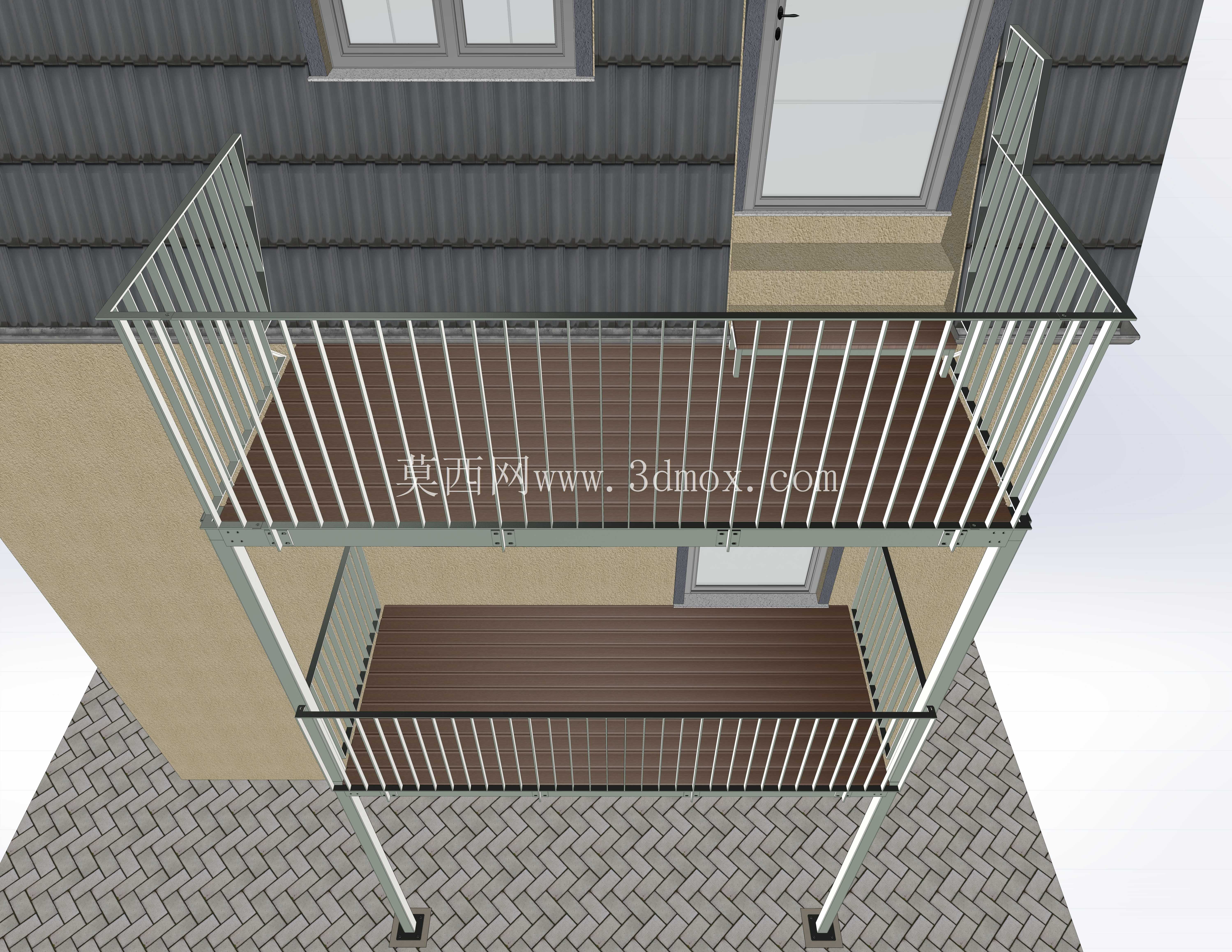

　　露台的承载底板采用仿木纹铺装层设计，下方为金属承重框架，框架通过多组膨胀螺栓或预埋焊接件与建筑主体结构刚性连接，安装时需严格校核悬挑端的承重冗余，按照民用建筑临边构件的荷载要求，需满足均布活荷载不低于2.5kN/㎡的设计标准，确保多人同时站立或放置重物时无结构形变风险。栏杆部分采用竖杆密排的铁艺锻造结构，竖杆之间的净间距控制在110mm以内，符合临边防护的安全间隙要求，避免儿童头部卡入的安全隐患；栏杆顶部设置通长的圆形扶手，扶手高度距离露台完成面为1100mm，刚好适配成年人自然扶靠的手肘高度，扶手表面做圆滑过渡处理，无尖锐棱角，日常扶靠时不会产生硌手的触感。

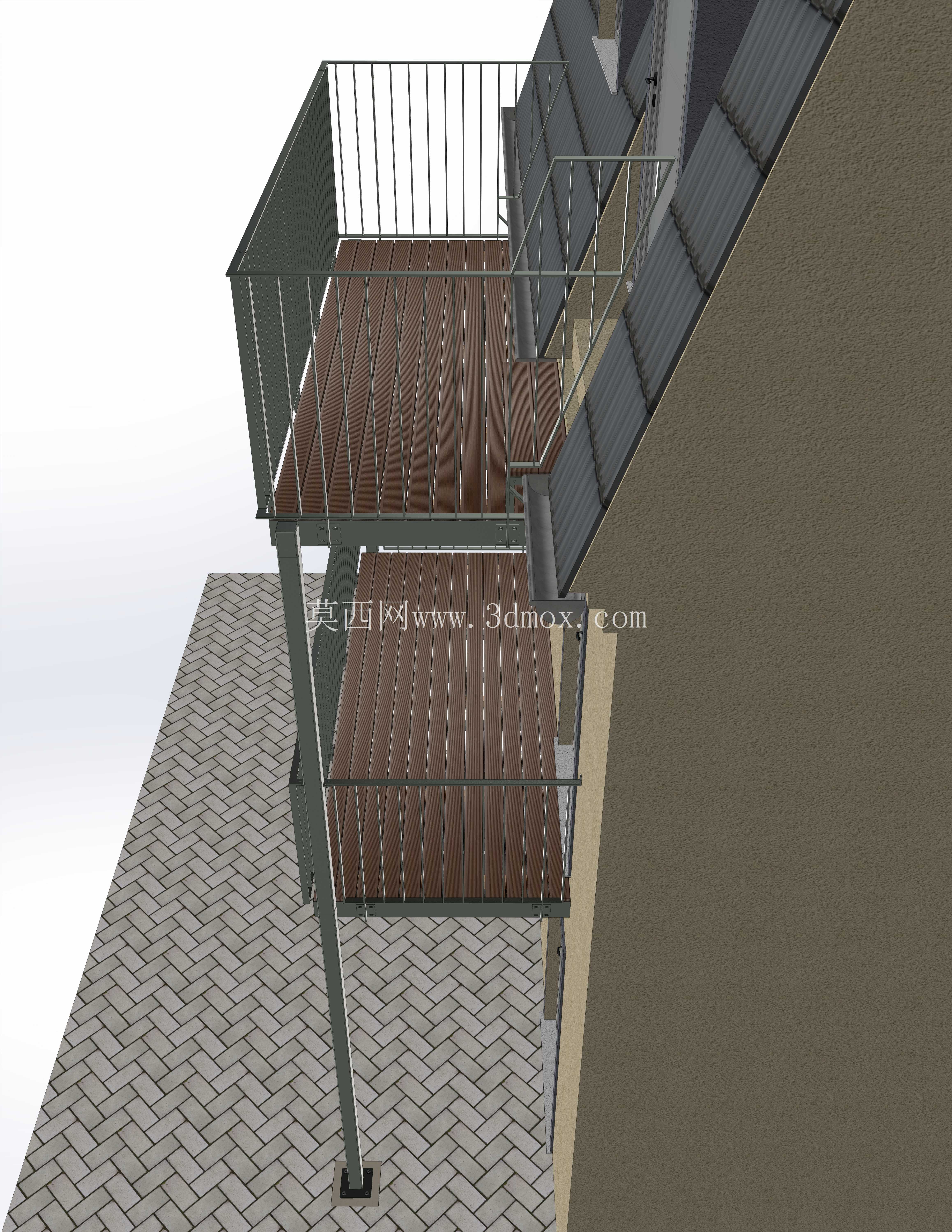

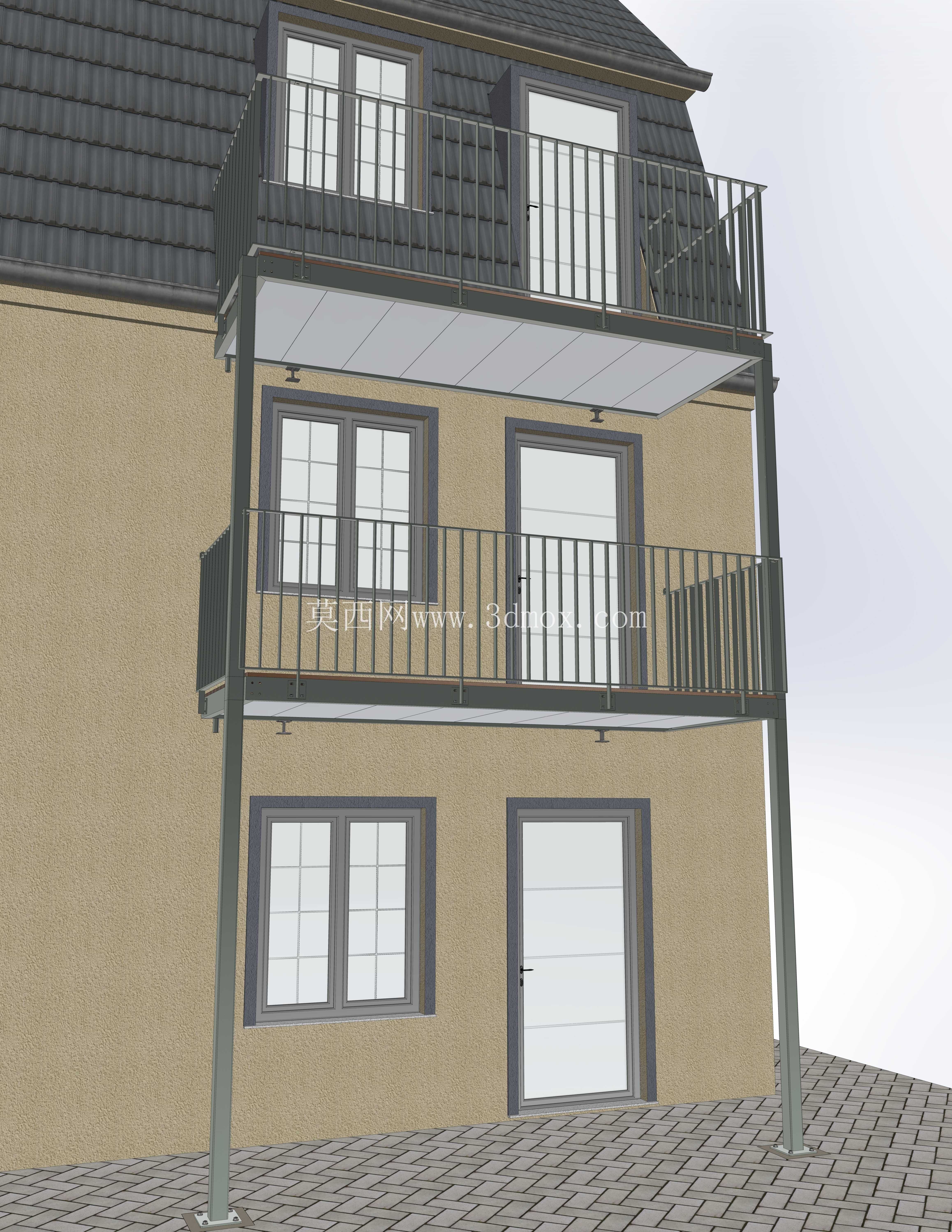

　　栏杆的横向受力构件分为上下两道横杆，下横杆贴近露台铺装面设置，可阻挡小型物件从栏杆底部缝隙滑落，上横杆与扶手连接形成整体受力框架，所有竖杆与横杆的连接节点采用满焊工艺，焊接完成后打磨平整做防锈喷涂处理，适配户外多雨、温差变化大的使用环境，降低长期使用后的锈蚀风险。从安装边界来看，露台的侧边与建筑外墙的门窗洞口精准对齐，露台入口直接衔接室内的外开门，开门方向朝向室内，避免门扇开启时占用露台的有效活动空间；露台与外墙接触的位置设置通长的防水挡边，挡边高度高于露台完成面50mm，配合密封胶填缝处理，防止雨天积水顺着墙体缝隙倒灌进室内。整体外形采用简约的直线条设计，金属构件表面做深灰色哑光喷涂处理，与建筑外墙的米黄色质感涂料、深灰色窗框形成视觉上的协调统一，不会破坏建筑外立面的整体风格。在建模过程中，所有构件的连接节点都做了还原，包括栏杆与露台边框的固定角码、露台承重框架与墙体的连接支座、铺装层的拼接缝隙都有体现，结构设计人员可直接参考该模型调整适配不同的建筑洞口尺寸，五金加工人员也可依托模型拆解下料尺寸，直接用于铁艺栏杆的预制加工。

　　这类外置露台在欧洲民用住宅中应用十分广泛，相比混凝土现浇露台，金属框架搭配铁艺栏杆的结构自重更轻，对建筑主体的承重负荷更小，同时预制化程度更高，现场安装时仅需完成主体连接和密封处理即可，施工周期远短于现浇结构，后期维护也仅需定期检查焊接节点的锈蚀情况、补做防护涂层即可，全生命周期的维护成本更低。设计时还充分考虑了排水需求，露台铺装面设置1.5%的找坡坡度，坡度朝向远离建筑墙体的外侧，外侧边框设置隐蔽的排水缺口，可将雨天的积水快速排出，避免铺装面积水长期浸泡导致金属构件锈蚀或铺装层变形。栏杆的所有金属构件都做了热镀锌打底加表面喷涂的双重防锈处理，可适应沿海高盐雾、内陆高湿度等不同户外环境的使用要求，正常使用场景下防锈年限可达15年以上。
