玻璃运输存储用格栏式金属托盘架

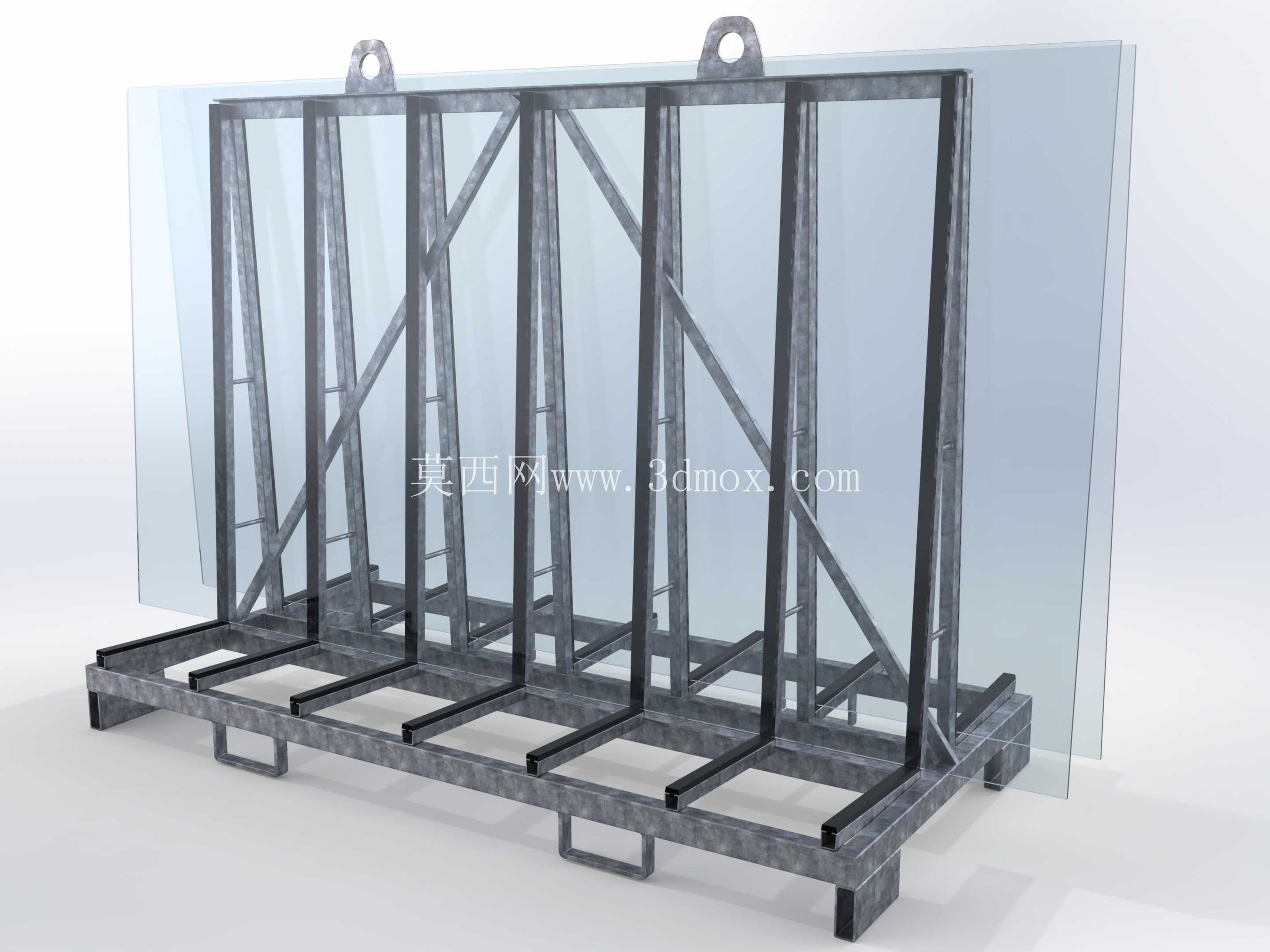

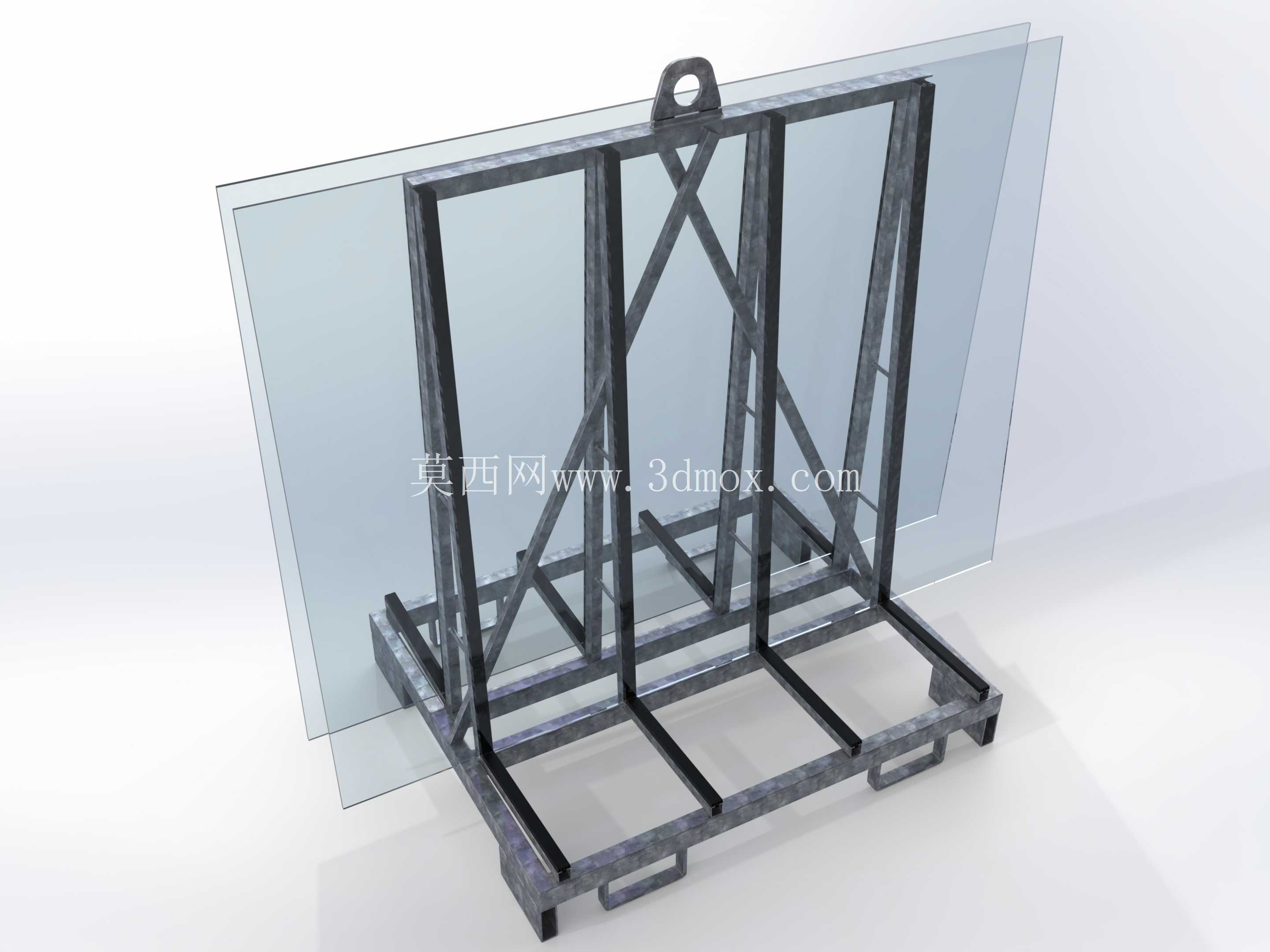

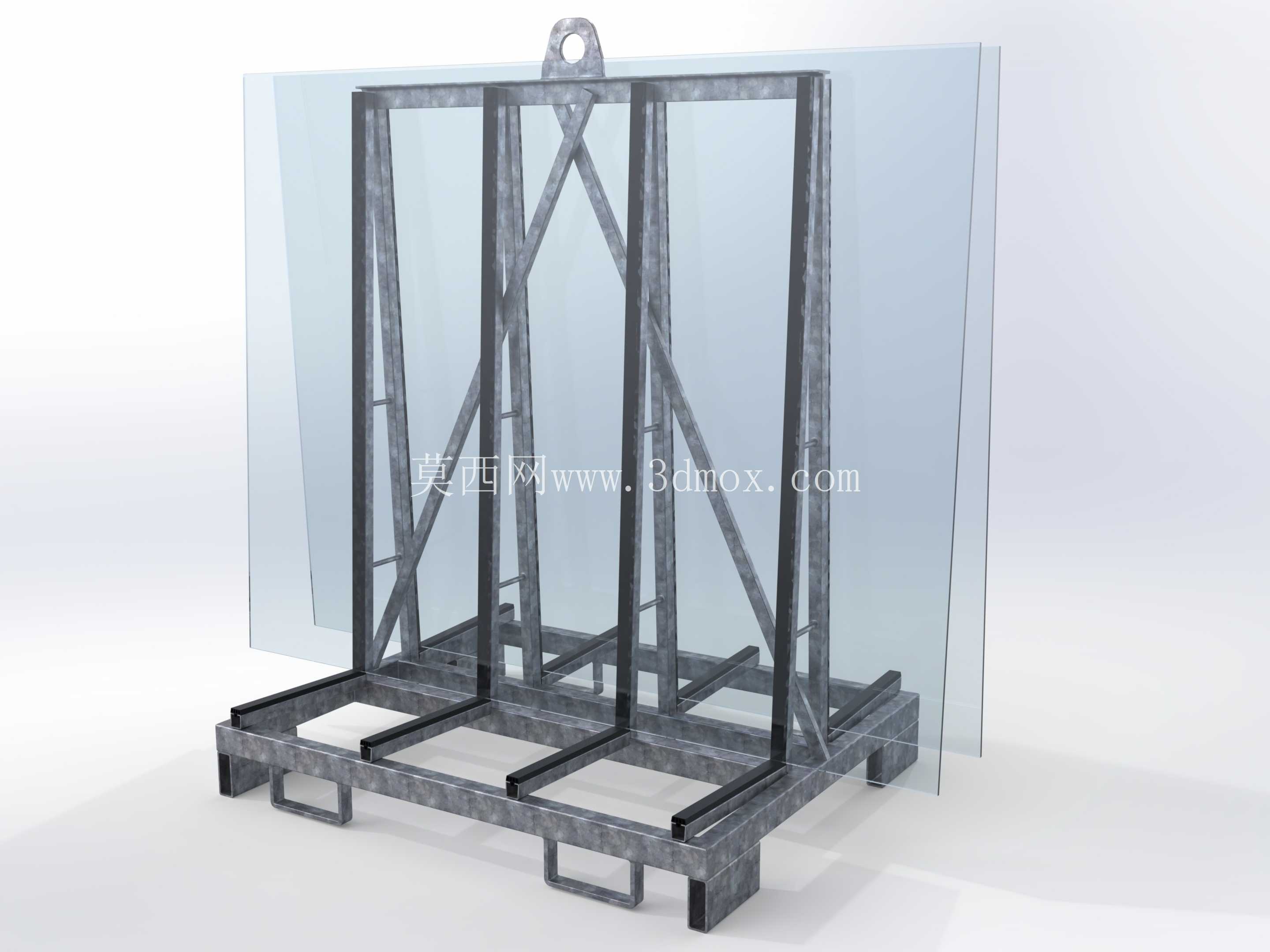

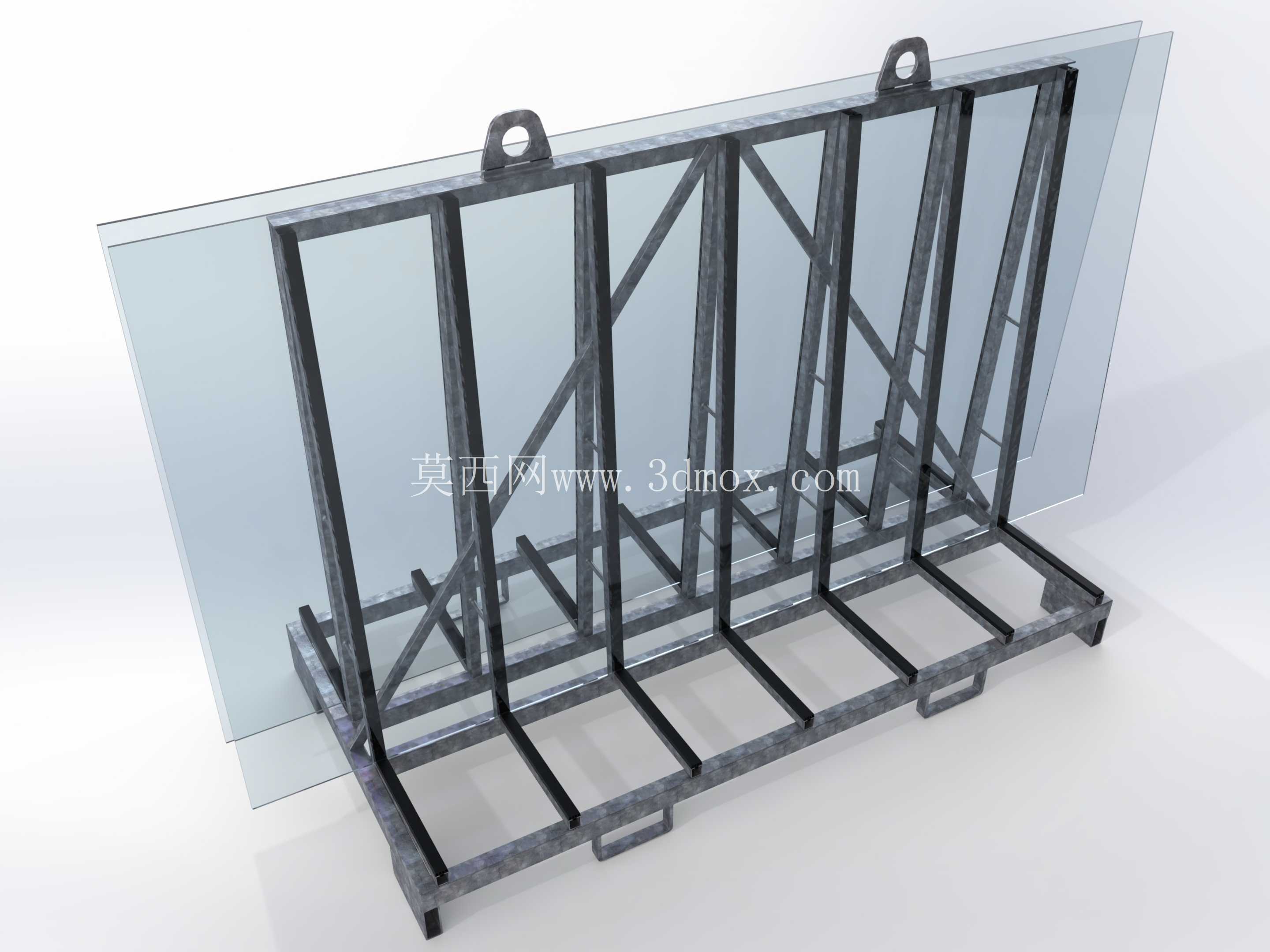

　　在玻璃深加工、建筑幕墙施工、平板玻璃仓储转运场景中，这类格栏式金属托盘架是解决大尺寸平板玻璃立放存储、周转运输的核心载具，区别于普通平置托盘，它从结构上适配玻璃板材易碎裂、边缘易磕碰、大尺寸易弯折的物理特性，所有受力构件的设计都围绕玻璃的安全承载展开。从结构功能来看，底部采用标准叉车进叉的托盘底座结构，底座框架由加厚矩形钢管焊接成型，进叉口的尺寸适配常规手动液压叉车、平衡重式叉车的叉齿宽度与高度，叉齿通道内部加焊了加强筋板，避免长期叉取作业时底座受力变形，底座上表面的承载横梁做了等距排布，每根横梁上都固定了硬质橡胶缓冲垫，玻璃下边缘落在缓冲垫上，既避免硬接触造成的玻璃崩边，也能增大摩擦力防止玻璃滑移。

　　侧部的格栏立柱采用等间距垂直排布，相邻立柱之间的间距根据常见玻璃的厚度规格预留了足够的插放间隙，斜向的支撑拉杆将所有立柱连接成整体框架，形成稳定的三角受力结构，避免侧栏受侧向力时发生倾斜变形，立柱朝向玻璃的一侧全程包覆了柔性防护条，防止玻璃侧面与金属立柱直接接触产生划痕或应力碎裂。顶部设置的两个吊耳是为了适配车间天车、汽车吊的吊装作业，吊耳的开孔尺寸适配常规卸扣的销轴直径，吊耳与立柱、顶部横梁的连接位置做了围焊加强，焊接处打磨平滑消除应力集中点，满足重载吊装时的强度要求。

　　设计过程中首先要核算整体的静载与动载参数，常规配置下单架可承载总厚度不超过300mm的平板玻璃，适配的玻璃最大高度可到2.4米，长度方向可覆盖3.3米以内的常规建筑玻璃、钢化玻璃原片尺寸，整体外宽控制在1.5米以内，满足标准货运车厢的内部宽度要求，运输时可并排摆放两个架体，提升车厢空间利用率。安装边界方面，架体整体为焊接式一体结构，到场后无需额外组装即可投入使用，放置时要求地面平整度误差不超过5mm/m，避免架体放置不稳产生倾斜，多架堆叠存放时，上层架体的底部定位槽要与下层架体的顶部定位凸台完全契合，堆叠层数不超过两层，防止重心过高引发倾覆风险。实际使用中，玻璃从切割工位下线后，可由真空吸盘吊具将玻璃逐片插入格栏的间隙内，每片玻璃之间可根据工艺要求放置隔离软木垫，插装完成后可通过绑带穿过架体预设的绑带孔将玻璃整体捆扎固定，避免转运过程中玻璃窜动。这类架体可同时适配车间内部工序周转、厂外公路运输、成品仓库立放存储多个环节，替代传统的木质A字架，重复使用寿命可达十年以上，金属框架磨损后仅需更换表面的防护条与缓冲垫即可继续使用，维护成本远低于一次性木质载具。

　　结构建模时需要重点关注焊缝的受力模拟，尤其是吊耳、底座叉齿受力点、斜撑连接点这几个位置，要通过有限元分析校核满载情况下的结构变形量，确保侧栏的整体变形量不超过2mm，避免因框架变形挤压玻璃造成破损；所有与玻璃接触的金属面都要做倒角处理，去除焊接飞溅、毛刺等尖锐凸起，防止划伤玻璃表面或划伤作业人员。底座的支脚高度预留了足够的通风间隙，玻璃立放时表面残留的清洗水渍可顺着玻璃表面流到地面，不会积存在底座上造成玻璃底部长期泡水产生霉变。
