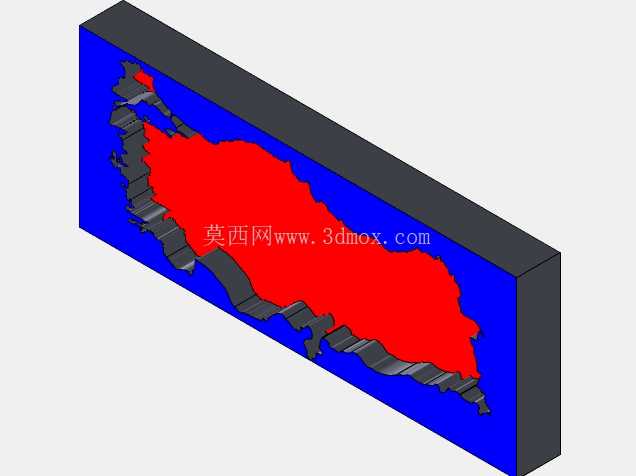

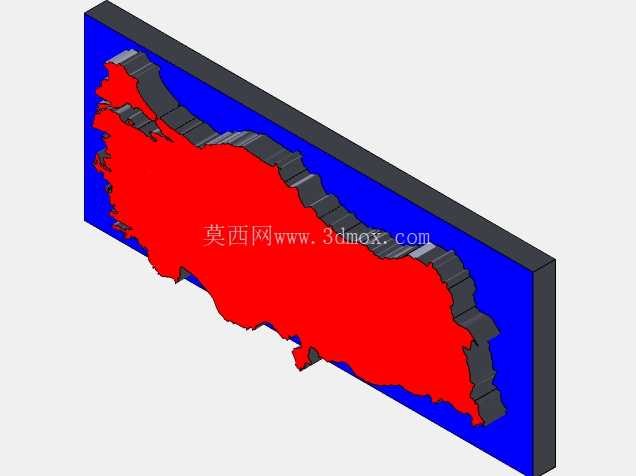

土耳其地图造型压铸模具型腔结构

　　这套模具针对带立体地形起伏的土耳其地图造型金属件开发，核心成型区域采用80mm到200mm区间的幅面设计，整体型腔嵌入模架后，合模方向的总厚度控制在压铸机常规开模行程范围内，不需要额外改造设备拉杆间距就能适配主流160吨卧式冷室压铸机的安装参数。从实际生产场景来看，这类带异形轮廓的浮雕类压铸件，多用于文旅纪念摆件、企业定制展示标识、主题空间装饰构件的批量生产，相比传统蚀刻、CNC单件加工的金属地图件，压铸工艺能把单件生产周期压缩到1分钟以内，成型后表面致密无砂眼，后续只需要做简单的抛丸、喷色处理就能交付，适合千件级以上的批量订单。

　　设计阶段首先要处理的是轮廓边界的分型问题，土耳其国境线本身是不规则的曲折轮廓，还有多处向内凹陷的海岸带、半岛结构，如果直接沿产品最大轮廓做平面分型，合模时很容易出现铝液跑边、飞边过厚的问题，所以在分型面设计上，沿着地形凸起的根部做了0.3度的斜度让位，同时在轮廓外侧10mm位置设置了连续的溢渣槽，把最先进入型腔的冷铝、氧化渣全部导入渣包，避免成型件边缘出现冷隔、缺料缺陷。

　　型腔的深度设计上，按照地形起伏的高低差做了梯度处理，沿海低海拔区域的型腔深度控制在2mm，内陆高原区域的深度逐步抬升到8mm，整个起伏曲面做了连续的G1连续过渡，没有尖锐的直角转角，一方面能减少压铸时铝液的流动阻力，让金属液在0.1秒的充型窗口内填满整个型腔末端，另一方面也能降低开模时的包紧力，避免顶出时地形凸起部位被拉裂、变形。冷却水道的排布没有采用常规的等距直通水路，而是沿着地图轮廓的走向做了随形水路布置，距离型腔成型面的距离统一控制在8mm，相邻水道的间距保持在12mm，保证整个成型区域的模温差控制在15摄氏度以内，避免因局部模温过高导致铸件出现缩孔、表面起泡的问题，也能缩短压铸循环的冷却等待时间。

　　顶出机构的排布避开了地形凸起的薄壁位置，全部设置在轮廓外侧的飞边带以及地形平缓的厚壁区域，每个顶杆的位置都做了防转定位，避免长期生产后顶杆转动刮伤型腔表面，顶出行程设置为15mm，刚好能把铸件从型腔内平稳顶出，不会顶穿铸件表面。安装边界上，这套型腔模块的外形做了标准的模架适配倒角，四周的锁紧面粗糙度控制在Ra0.8以内，装入模架后不需要额外配磨就能保证合模精度，浇口套的进料位置设置在地图幅面的侧边，采用扇形浇口进料，进料方向顺着地形的起伏走向，避免铝液直接冲击型腔凸起部位造成冲蚀，延长模具的使用寿命。针对这类异形浮雕件的成型难点，设计时还在每个地形凹陷的死角位置设置了直径0.8mm的排气塞，把型腔内的空气快速导出，避免充型时出现困气导致的填充不足、烧焦缺陷，实际试模时，在压射比压70MPa、浇口温度680摄氏度的参数下，就能得到轮廓清晰、地形起伏完整的铸件，不需要后续大量的人工补焊、修磨，能有效降低批量生产的人工成本。
