创意人形异形卡接式弹性卡扣结构

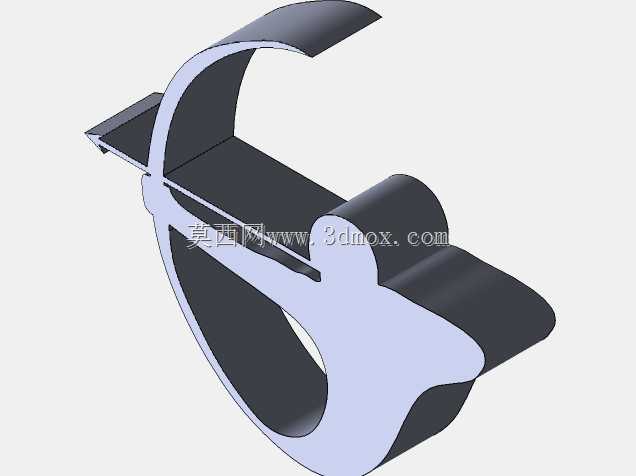

这款异形卡接件采用单侧开口的弹性卡装结构设计，主体依托弧形环抱段形成主要的抱紧接触面，区别于常规标准环形卡箍的对称结构，其一侧延伸出带定位凸缘的人形造型限位段，在实际装配场景中可同时实现径向抱紧与轴向防脱的双重作用。从应用场景来看，这类异形卡扣多用于小直径管路、线束总成的快速固定场景，常见于小型机电设备内部走线、气动管路的旁侧固定工位，不需要额外的紧固件即可完成快速装拆，适合需要频繁检修调整的设备内部布装工位。

设计层面上，该结构充分利用钣金冲压件的弹性形变特性，弧形环抱段的曲率略小于待固定圆柱件的外径，装配时通过开口侧的弹性张变量卡入工位，依靠材料自身的回弹应力抱紧固定面；延伸出的人形限位段一方面可作为装配时的施力握持位，方便操作人员徒手掰开卡扣完成装拆，另一方面其上的凸起轮廓可与安装基座上的对应卡槽配合，限制卡扣自身沿管路轴向的窜动，避免设备运行过程中因振动出现卡扣滑移、脱落的问题。

从安装边界来看，该卡扣的开口宽度适配对应直径的圆柱件，环抱段的轴向宽度可提供足够的抱紧接触面积，避免应力集中划伤被固定件表面；整体结构无尖锐外凸棱角，安装后不会干涉周边其他元器件的排布，适合在紧凑的设备内部安装空间使用。结构上没有额外的铰接、锁止附加零件，一体冲压成型的工艺性较好，量产时可通过连续模直接冲压折弯成型，生产效率高，单件成本低，适合批量配套使用。实际选型使用时，可根据被固定件的材质调整卡扣的板材厚度，若固定非金属管路或线束，可适当降低板材厚度减小抱紧力，避免压损被固定件；若固定金属气动管路，可适当增加板材厚度提升抱紧可靠性，同时可在环抱段内侧增加防滑纹结构，进一步提升抗滑移能力。该结构的异形造型除了功能层面的作用，也可作为设备内部的趣味化结构设计，在满足功能需求的同时兼顾一定的辨识度。
