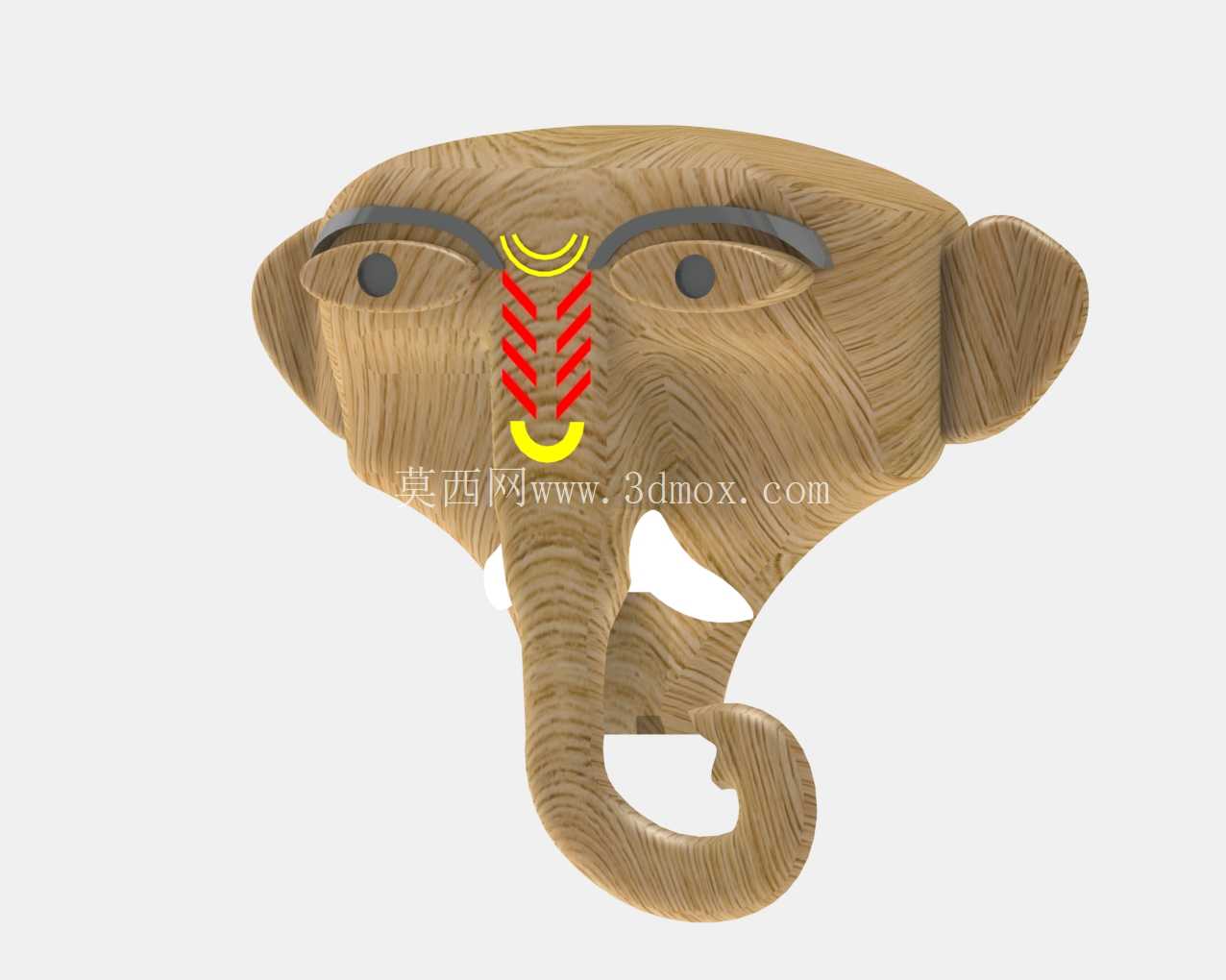

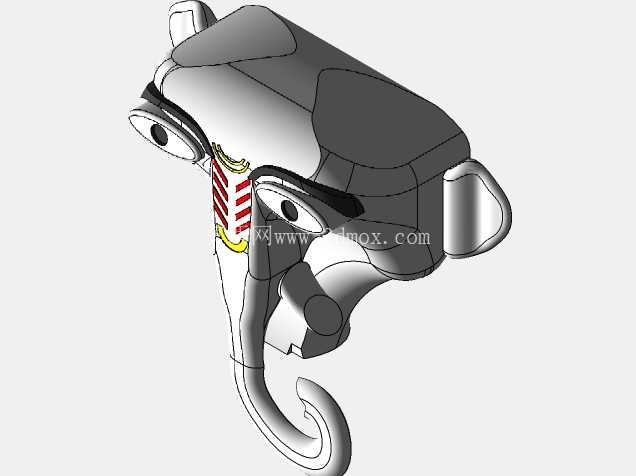

象头造型工艺摆件压铸成型结构设计

该结构针对文创装饰类金属摆件的压铸生产需求设计，核心适配锌合金、铝合金等低熔点有色合金的高压压铸成型工艺，可直接用于量产线的模具开发与工艺排布。从应用场景来看，这类象头造型构件主要面向文旅周边、家居软装、主题空间装饰领域，可单独作为桌面陈设摆件，也可作为箱包五金配饰、家具装饰嵌件、文创纪念藏品的主体结构，相比传统失蜡铸造的工艺路线，压铸成型的方案能将单件生产周期压缩至一分钟以内，量产一致性可控制在0.05mm的公差范围内，表面无需大量后续打磨即可直接做电镀、烤漆、仿古做旧等表面处理，适配批量文创产品的交付节奏。

设计过程中优先考虑了压铸工艺的成型边界，整体外轮廓采用连续顺滑的G2连续曲面过渡，所有外表面的拔模斜度统一设置为1.5°，避免开模过程中出现粘模、表面拉伤的问题；象鼻的卷曲结构做了等壁厚处理，整体壁厚控制在2.2mm-2.8mm区间，没有出现局部壁厚突变的结构，从根源上减少压铸过程中卷气、缩孔、冷隔等缺陷的产生概率。眼部的凹陷结构、耳部的外凸轮廓、额头位置的装饰纹路都做了圆角过渡处理，最小圆角半径不小于0.3mm，既避免压铸过程中金属液冲蚀模具棱角位置提升模具寿命，也防止成品出现锐边带来的使用安全隐患。

从安装适配的角度考虑，结构背部预留了两个直径3mm的沉头安装孔，孔位同轴度公差控制在0.1mm以内，既可以通过自攻螺丝将构件固定在木质、塑料基材表面作为装饰嵌件，也可以在沉孔位置粘接强磁块作为冰箱贴、磁吸装饰件使用，无需额外做二次结构加工。象鼻末端的卷曲结构做了局部加厚处理，加厚位置内部设置了直径1mm的工艺减重孔，既保证该位置的结构强度，避免运输、使用过程中出现磕碰断裂，也不会因为局部过厚导致压铸时内部产生缩松缺陷，影响成品的结构强度与表面质量。

结构分型面设置在象头侧面的最大轮廓线位置，动定模的贴合面做了0.02mm的溢料槽设计，可将成型过程中产生的飞边控制在易清理的位置，减少后续去毛刺的人工成本；所有内部加强筋的厚度设置为1.2mm，为外壁厚度的40%左右，避免筋位位置出现表面缩痕影响外观质量。针对额头位置的装饰条纹结构，设计时将条纹的凸起高度控制在0.8mm，条纹侧面做了2°的拔模斜度，既保证装饰纹路的清晰立体感，也不会因为纹路过深导致模具加工难度提升、成型时填充不满。

从成型工艺的适配性来看，整个结构没有出现倒扣、侧凹等需要额外抽芯机构的特征，仅需常规的动定模两次开模即可完成成型，模具结构简单，加工成本相比带复杂抽芯的结构降低30%左右，适配160吨级的常规冷室压铸机生产，不需要额外定制大吨位设备，可直接对接多数压铸厂的现有生产条件，快速落地量产。结构的整体外轮廓尺寸控制在85mm*60mm*45mm区间，单件成型后的重量约120g（锌合金材质），既保证摆件的握持质感，也不会因为过重导致安装后脱落、运输成本过高的问题。

在细节结构处理上，眼部的圆形凹陷结构做了台阶设计，可直接嵌入直径6mm的黑色塑料装饰件或者亚克力眼珠，无需后续粘接定位，装配效率更高；耳部的薄边结构做了卷边处理，边缘厚度从2mm逐步过渡到0.8mm，既还原造型的轻薄质感，也避免薄边位置在压铸时出现充型不全、边缘碎裂的问题。整个结构的曲面拆分逻辑充分考虑了后续数控加工的可行性，所有曲面的曲率变化平缓，没有出现曲率突变的碎面，模具加工时可采用球头刀一次精加工成型，减少后续抛光的工作量，模具的加工周期可控制在7天以内，大幅缩短产品从设计到落地的周期。
