长直空心金属圆管结构三维设计

这类长直空心金属圆管构件，在流体输送、轻载传动、设备支撑防护场景中应用十分广泛，从车间压缩空气支路的输送管路，到自动化设备上的轻质导向轴、防护套管，再到小型输送线的辊筒基体，都能见到这类结构的身影。不同于实心轴类零件，空心结构在保证足够抗弯抗扭刚度的前提下，能大幅降低自身重量，减少材料消耗，对于需要降低运动惯量的往复运动机构、长跨度支撑结构来说，这种结构的优势十分突出。

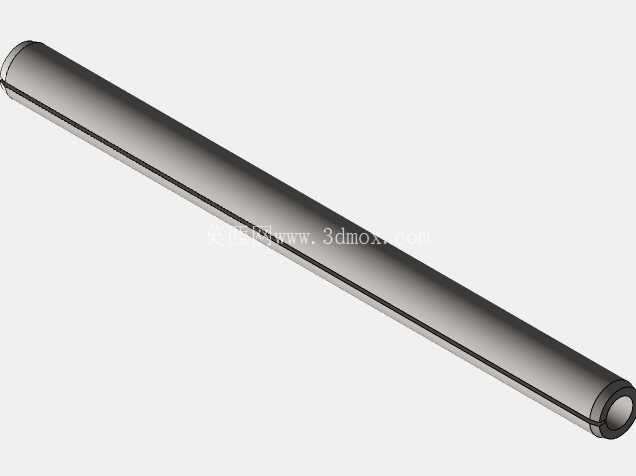

从实际使用需求出发，设计这类构件时首先要匹配安装边界的尺寸要求：构件整体为等直径圆柱形态，外圆表面做光滑处理，没有额外的凸起或卡槽结构，两端的内孔做了微小的倒角处理，既可以避免安装时刮伤配合件的密封面，也能方便管路对接、轴套装配时的导入。外圆的尺寸公差需要根据使用场景调整，如果作为导向轴使用，外圆需要满足滑动配合的精度要求，表面粗糙度要控制在合理区间，减少滑动过程中的磨损；如果作为流体输送管路使用，外圆精度可适当放宽，但内孔的光滑度需要保证，避免流体输送过程中产生过大的沿程阻力，也减少杂质在内壁挂附的可能。

设计过程中需要重点考量壁厚的选取，壁厚过薄会导致构件刚性不足，受径向载荷时容易出现弯折变形，受内压时存在胀裂风险；壁厚过厚则会失去空心结构轻量化的优势，增加不必要的材料成本与装配重量。需要结合实际工况的载荷类型计算：如果仅作为静态支撑结构，可按照简支梁的抗弯模量计算最小壁厚；如果作为传动构件传递扭矩，需要按照扭转强度校核壁厚；如果作为压力管路输送流体，还要结合工作压力做内压强度校核，预留足够的安全系数。

这类构件的安装方式十分灵活，两端可以通过焊接法兰、装配轴套、卡套接头等方式实现固定，光滑的外圆表面也可以配合直线轴承、导向套实现直线往复运动的导向功能。在点云建模还原这类构件时，需要重点保证圆柱面的圆度与母线的直线度，避免出现锥度、腰鼓形等形位误差，否则装配后会出现卡滞、密封失效、传动不平稳等问题。建模时可以先绘制截面轮廓，通过拉伸命令生成整体结构，再对两端的倒角、端口细节做细化处理，还原实际加工后的工艺特征。不同于异形结构件，这类轴对称圆柱构件的建模逻辑相对简单，但对尺寸精度、形位公差的把控要求更高，因为这类零件往往作为设备的基础构件，一旦尺寸出现偏差，会导致后续装配的所有关联部件都出现位置偏差，影响整台设备的运行精度。

在实际设备选型中，这类长直空心圆管的材质选择也需要匹配工况：普通工况下可以选用优质碳素结构钢，兼顾强度与成本；有耐腐蚀要求的场景可以选用不锈钢材质；有轻量化要求的场景可以选用铝合金材质，通过表面氧化处理提升表面硬度与耐磨性能。不同材质的构件在建模时不需要额外做差异化的结构调整，只需要在后续工程图标注时注明材质与热处理要求即可，三维模型的核心是还原结构的几何形态与安装尺寸，保证后续装配干涉检查、运动仿真的准确性。
