住宅阳台防护栏杆三维结构设计

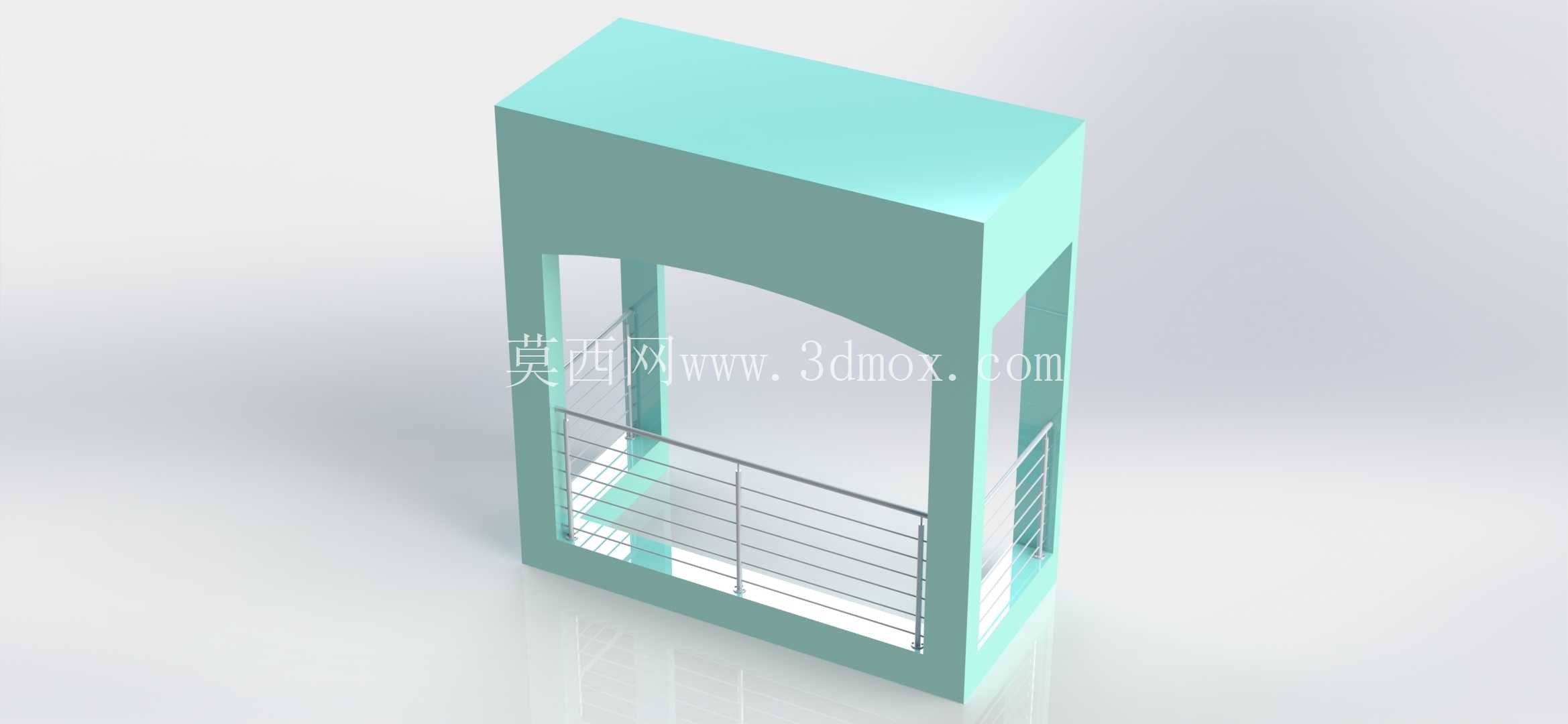

　　日常民用建筑的阳台区域，防护栏杆是不可或缺的安全构件，这类构件的设计需要兼顾安全防护性能、空间适配性与安装便捷性，本次呈现的阳台栏杆结构，针对小户型内嵌式阳台的使用场景做了适配设计，可直接匹配常规住宅阳台的预留安装位。从结构组成来看，该栏杆采用框架式受力结构，竖向主支撑构件与横向拦挡杆件做了一体化的连接设计，主支撑构件直接与阳台侧墙、地面结构做刚性连接，横向杆件采用多道平行排布的形式，杆件间距控制在安全规范要求的范围内，避免出现儿童头部卡滞的风险，同时横向杆件的排布密度也能满足倚靠时的受力需求，成年人正常倚靠时不会出现杆件变形、间隙过大的问题。

　　设计过程中优先考虑了安装边界的适配性，整体结构的外轮廓尺寸匹配常规2.4米层高住宅的阳台洞口尺寸，侧边安装位预留了与墙体预埋件连接的固定孔位，地面固定端预留了膨胀螺栓的安装空间，不需要对现有阳台结构做额外的凿改即可完成安装，能大幅降低现场施工的工作量。栏杆的弧形过渡段设计，是为了匹配阳台门洞的弧形上沿结构，避免栏杆安装后与门洞结构出现干涉，同时弧形过渡也能弱化直角结构的尖锐感，降低日常使用过程中的磕碰风险。从受力特性来看，该栏杆的主框架采用矩形截面的受力构件，截面惯性矩满足水平推力的承载要求，按照住宅建筑防护栏杆的荷载标准，每米长度可承受不小于1kN的水平推力，完全满足民用建筑的安全使用要求。

　　横向拦挡杆件采用薄壁金属型材，在保证拦挡功能的前提下尽可能降低整体结构的自重，减少对阳台地面结构的荷载压力，同时型材的表面可根据装修需求做不同的表面处理，适配不同的家装风格。在安装逻辑上，该栏杆采用分体式组装设计，主框架、横向杆件、固定连接件可拆分运输，现场仅需通过紧固件即可完成整体组装，不需要在现场做焊接作业，既降低了安装的技术门槛，也避免了现场焊接带来的漆面破坏、焊渣清理等问题。结构的连接节点做了隐藏式设计，所有固定紧固件都隐藏在型材的内腔或者装饰盖板下方，安装完成后外表面没有裸露的螺栓头，既提升了整体的美观度，也能避免紧固件长期暴露在空气中出现锈蚀，延长构件的整体使用寿命。

　　针对阳台区域的使用场景，栏杆底部与地面接触的位置做了垫高处理，预留了排水间隙，避免日常清洁地面时积水长期浸泡栏杆底部的连接构件，减少锈蚀风险，同时间隙尺寸控制在安全范围内，不会出现物品掉落或者儿童脚部卡滞的问题。栏杆的侧边与墙体连接的位置，设置了柔性密封垫，既可以弥补墙体施工的尺寸误差，保证安装的垂直度，也能避免金属构件与墙体硬接触产生的应力集中，同时还能起到密封作用，避免接缝位置积水渗进墙体。从实际使用的角度出发，该栏杆的横向杆件表面做了平滑处理，没有尖锐的毛刺或者凸起，日常倚靠、晾晒衣物时都不会刮伤衣物或者皮肤，杆件之间的间隙也能保证阳台的采光和通风效果，不会因为栏杆的安装导致阳台区域出现明显的采光遮挡。在结构校验过程中，针对最不利受力工况做了模拟验证，当栏杆顶部承受最大水平荷载时，主框架的最大变形量控制在规范允许的范围内，不会出现永久变形或者结构失效的问题，连接节点的抗剪、抗拉承载力都留有足够的安全余量，即使遇到极端的冲击荷载也能保证结构的完整性。这类栏杆结构除了应用在住宅阳台之外，也可以适配室内挑空区域、走廊临边位置的防护需求，只需要根据实际的安装尺寸调整主框架的长度和高度即可，整体结构的模块化设计具备较好的尺寸适配性，不需要对核心受力结构做大幅修改就能满足不同场景的使用要求。
