立方框架式微纳卫星主承力骨架结构

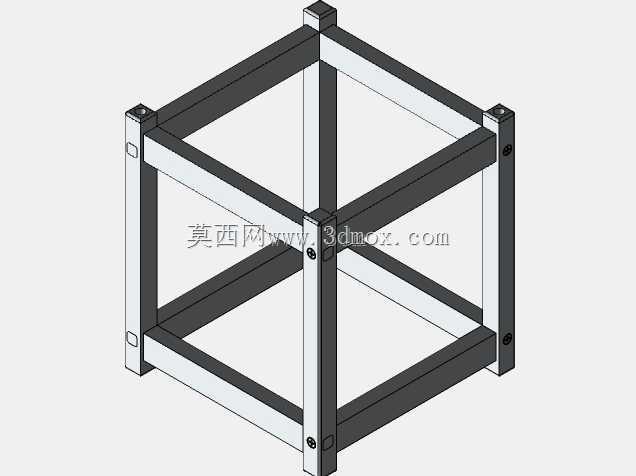

　　这套立方构型星载主承力骨架，面向近地轨道微纳卫星的平台化搭载需求展开结构设计，整体采用正交闭合的六面框格布局，以四根沿立方体棱边延伸的纵向主承力梁作为轴向传力路径，搭配上下两层、每层四根横向围合梁组成水平承载环，所有梁件在立方体八个顶角位置通过角部连接节点完成正交对接，节点处预留同轴装配孔位，可通过紧固件完成梁体之间的锁紧固定，整体形成封闭的空间桁架传力体系。从实际航天应用场景来看，这类骨架是立方星平台的核心承载基体，发射阶段需要承受运载火箭传递的纵向过载、横向低频振动与冲击载荷，入轨后则为星载测控板、电源模块、姿控组件、有效载荷提供刚性安装基准，骨架的框格内部预留出完整的立方体装载空间，各功能板卡可沿梁体导向槽推入框内，

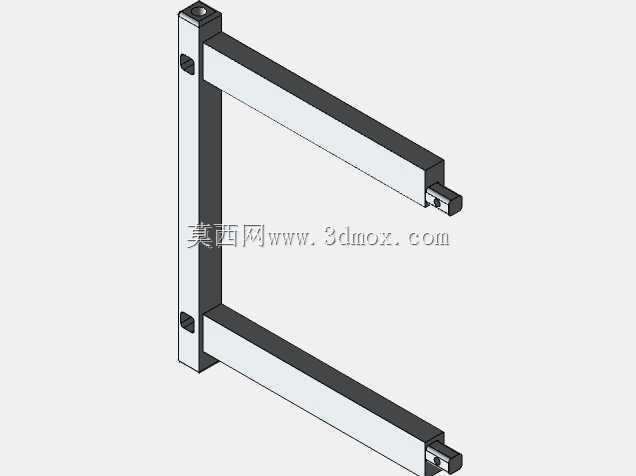

　　通过梁侧壁的预留安装孔完成螺接固定，相邻载荷模块之间不会出现结构干涉。设计过程中优先兼顾了装配工艺性与结构刚度的平衡，梁体采用两种外观色差区分的截面构型，深色梁与浅色梁分别对应不同的受力方向：沿卫星发射轴向布置的主立柱选用壁厚更大的矩形截面，用来承担发射段的轴向压缩与弯曲载荷，横向围合梁则采用带侧向安装面的异型截面，既为内部载荷提供侧向支撑，也可在梁体外侧拓展太阳能帆板、姿控喷管、星敏感器等外置组件的安装接口。角部节点的设计没有采用一体化焊接的方案，而是通过梁端的对接止口与贯穿紧固件完成连接，这种拆分式设计首先降低了单件构件的加工难度，每根梁都可以采用挤出成型后二次铣削孔位的工艺制备，不需要复杂的五轴整体加工；其次在总装阶段，

　　操作人员可以先完成单侧框架的预装，再逐面拼接围合，内部线缆走线、载荷板预装都可以在框架未完全闭合的状态下完成，避免整体封框后内部操作空间不足的问题。从安装边界维度梳理，骨架的外轮廓严格遵循立方星通用搭载的包络要求，所有梁体的外表面共同构成立方体的外边界，角部连接位置的紧固件端头完全沉于梁体端面以内，不会突出外轮廓面，保证卫星整体可以顺利适配运载火箭的立方星部署器舱内空间，不会出现外凸构件卡滞部署通道的风险。骨架的内侧边界由各梁的内侧面围合而成，内部净空尺寸为标准载荷模块预留出均匀的装配间隙，梁体内侧的凸起定位边可以为堆叠式的PCB板提供周向限位，板卡装入后不会在横向出现窜动。结构的刚度分配经过针对性优化，

　　闭合空间桁架的构型让整个骨架在三个正交方向都具备相近的固有频率，能够避开运载火箭主动段的主要振动频带，防止发射过程中出现结构共振；梁体上均匀分布的安装孔位采用标准化间距设计，不同功能的载荷板可以根据任务需求灵活调整安装位置，不需要对骨架主体做二次加工，平台通用化程度大幅提升。细节设计上，每根梁的侧壁都预留了多组通孔，除了用于框架自身的锁紧连接，多余孔位可作为线缆穿引、线束固定、附加组件安装的接口，角部节点的对接面做了贴合限位设计，装配时梁端对接到位后即可自动保证正交角度，不需要额外工装校正垂直度，总装效率明显提升。这类骨架结构没有冗余的外覆蒙皮，开放式的框格设计既减轻了整体结构重量，也让入轨后星载电子设备的散热路径直接暴露在空间环境中，设备产生的热量可以通过梁体传导至角部节点，再通过辐射方式向外散出，不会出现封闭壳体内部热量淤积的问题。骨架外侧的平整安装面还可直接贴合粘贴太阳能电池片，不需要额外增设帆板支架，在满足承载能力的前提下尽可能压缩了平台自身的结构重量占比，为有效载荷预留出更多重量预算。
