户外阳台连廊式金属遮阳挡雨篷结构

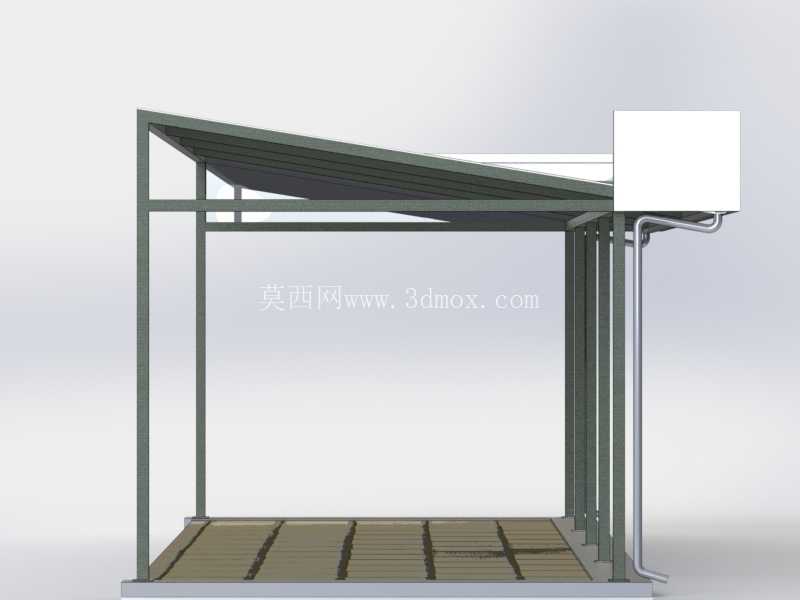

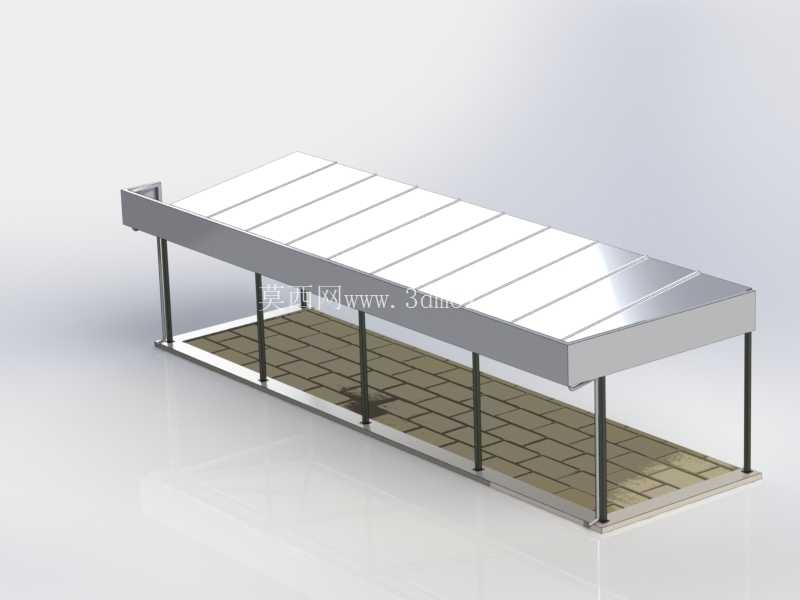

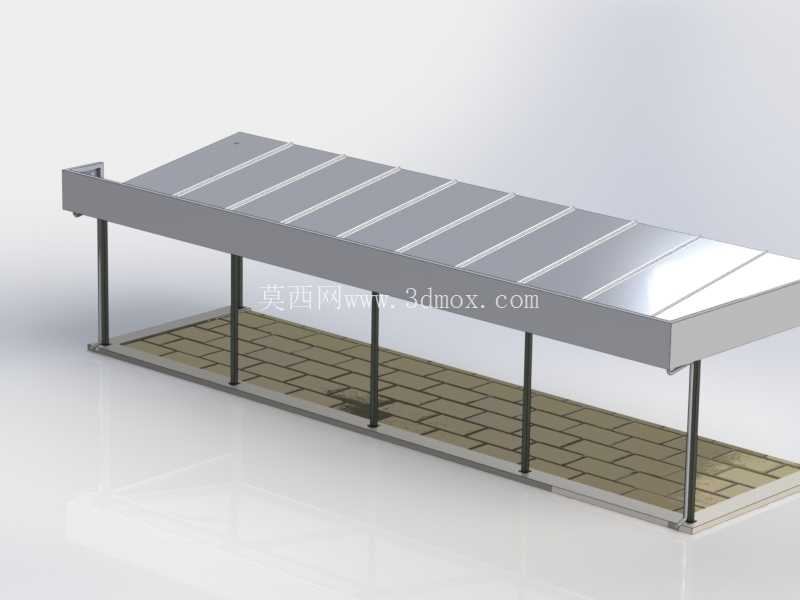

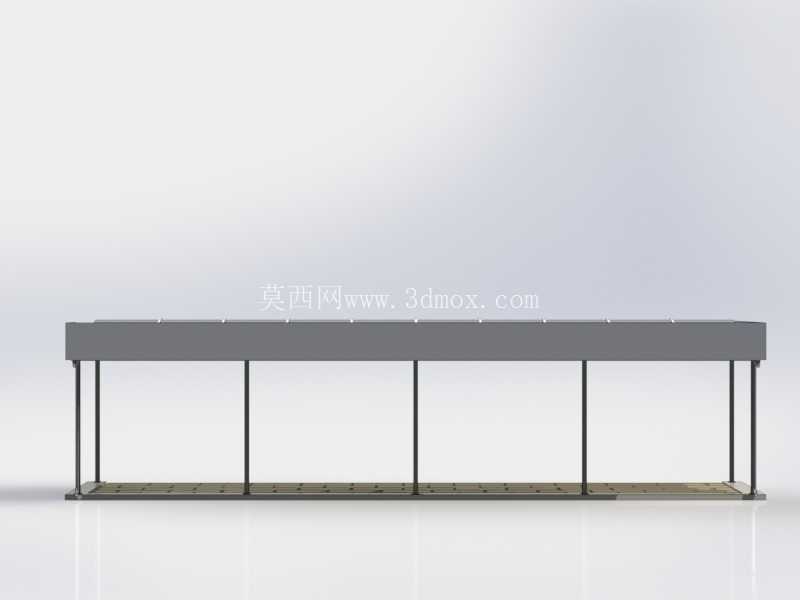

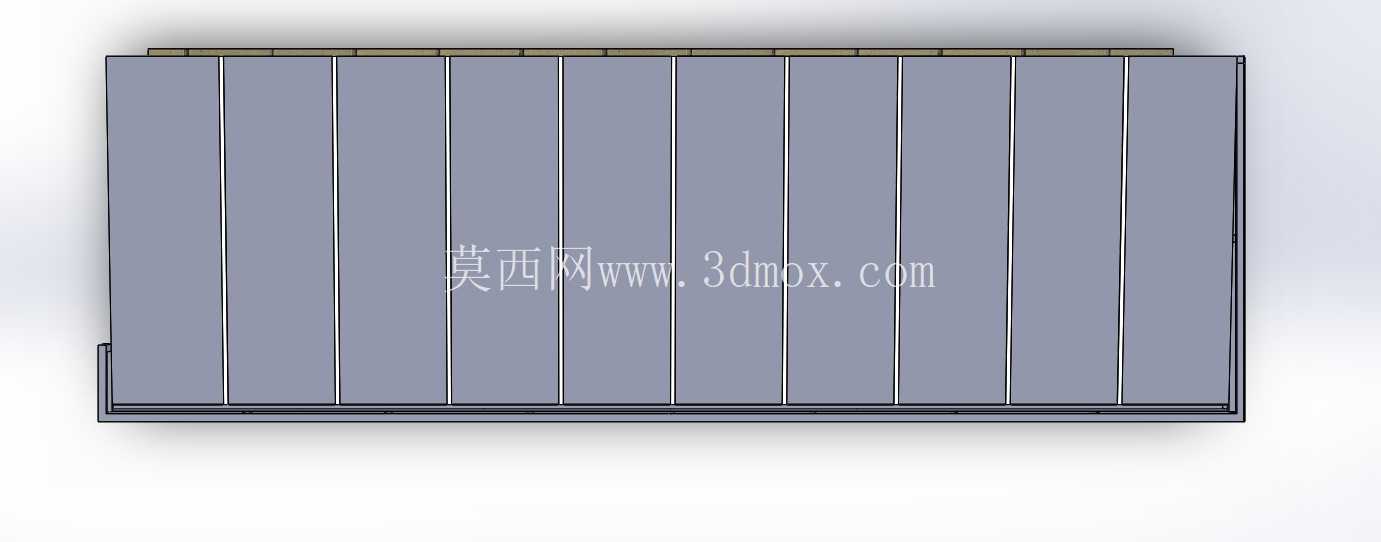

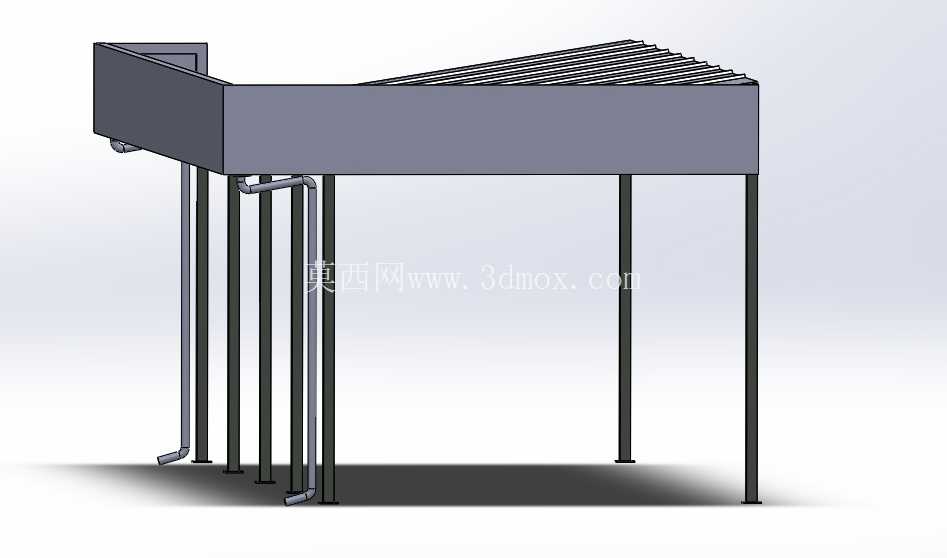

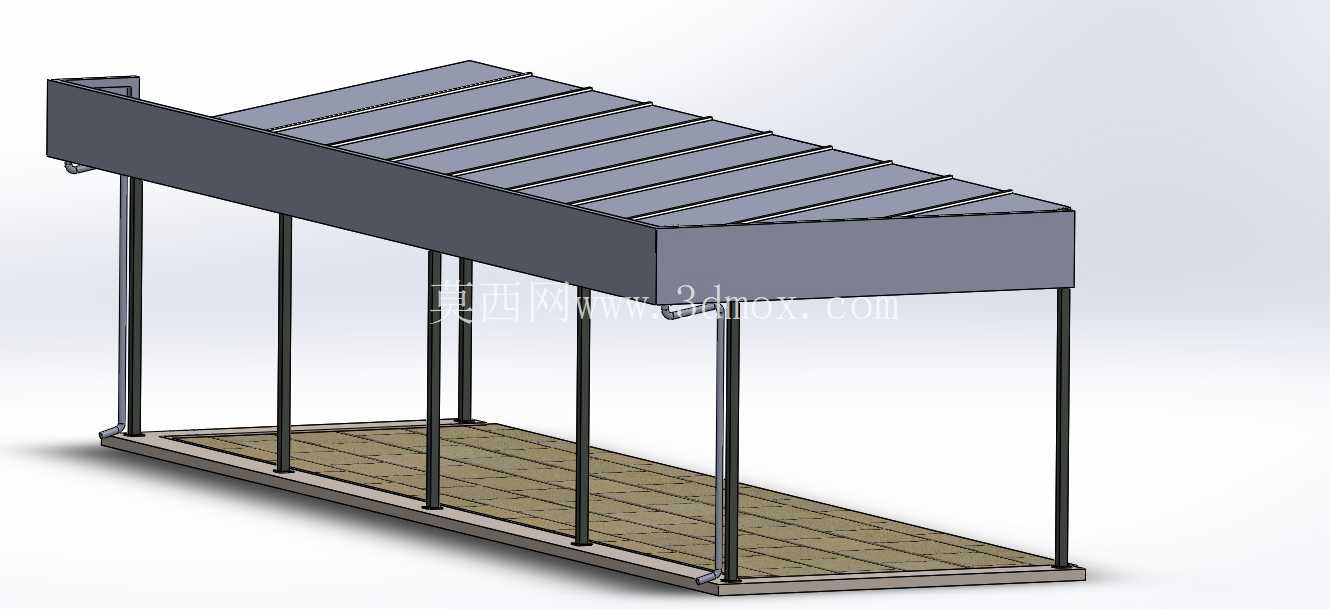

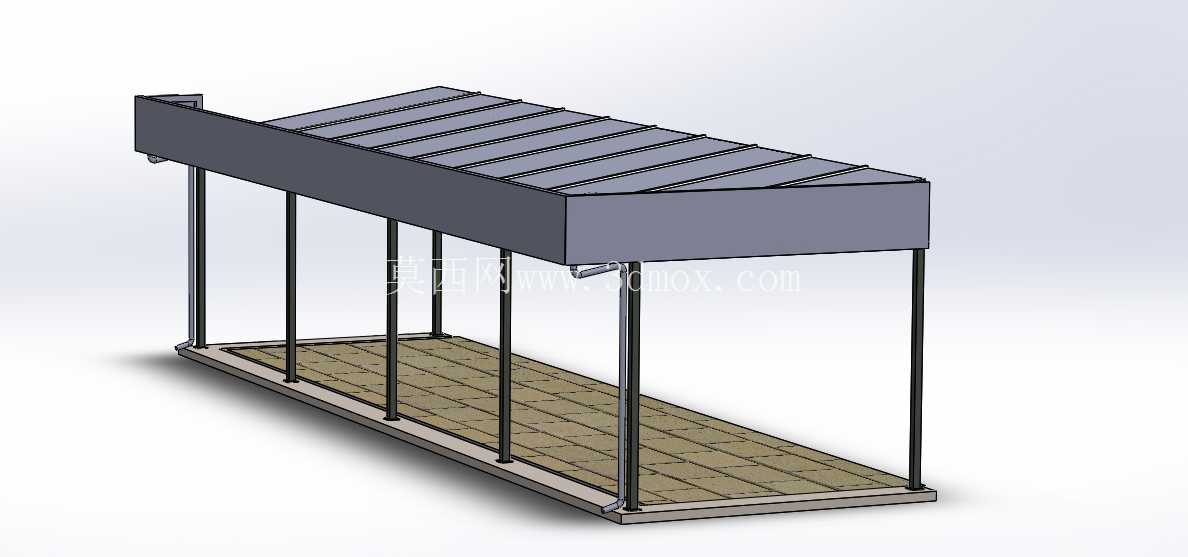

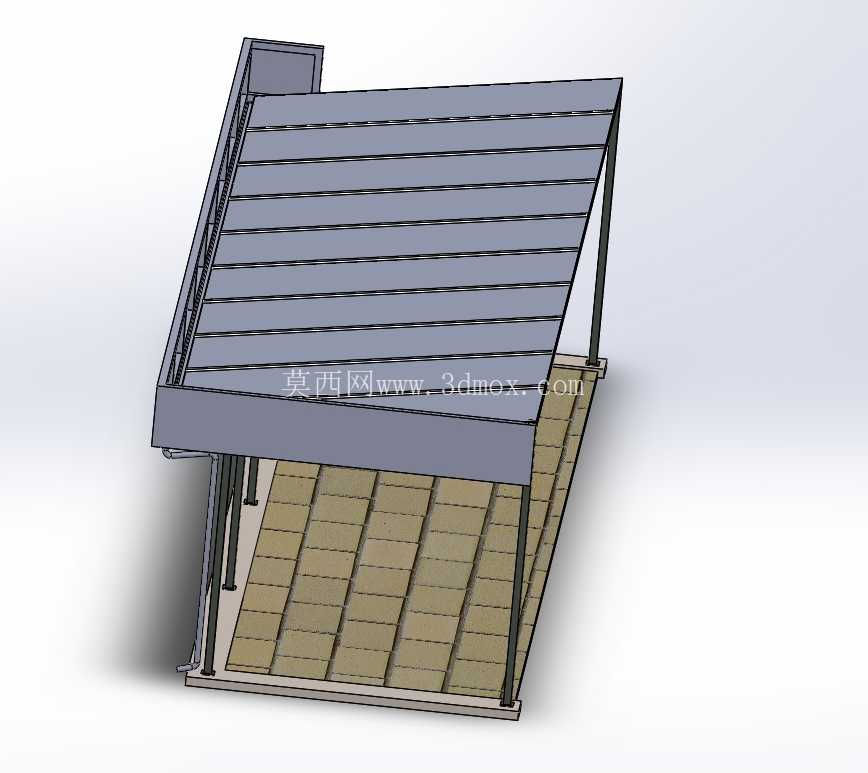

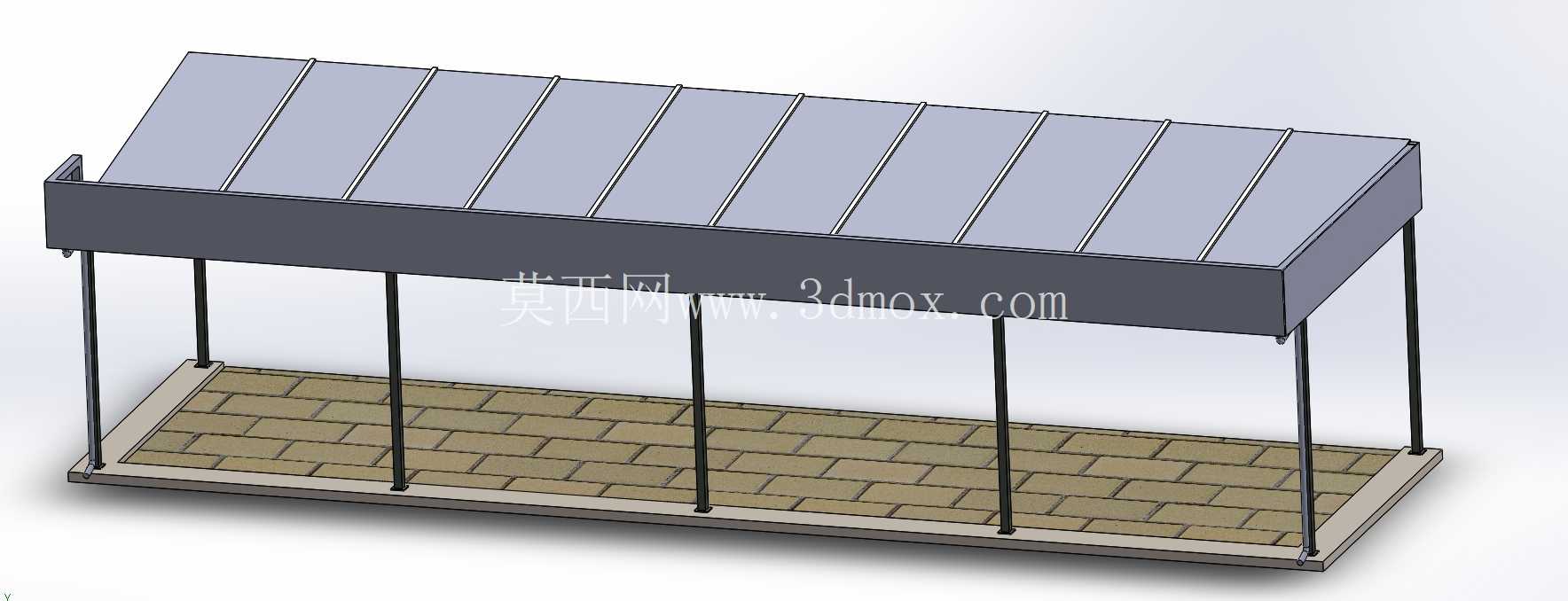

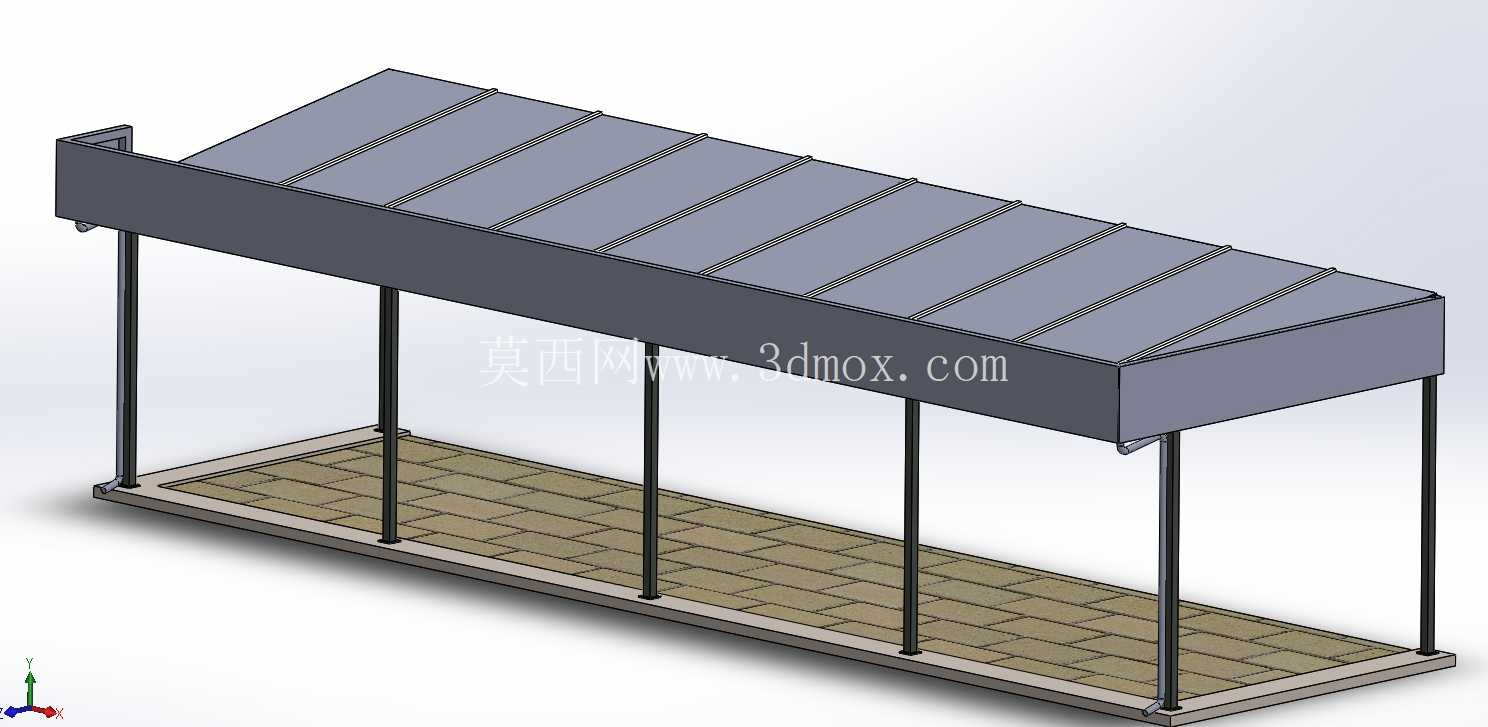

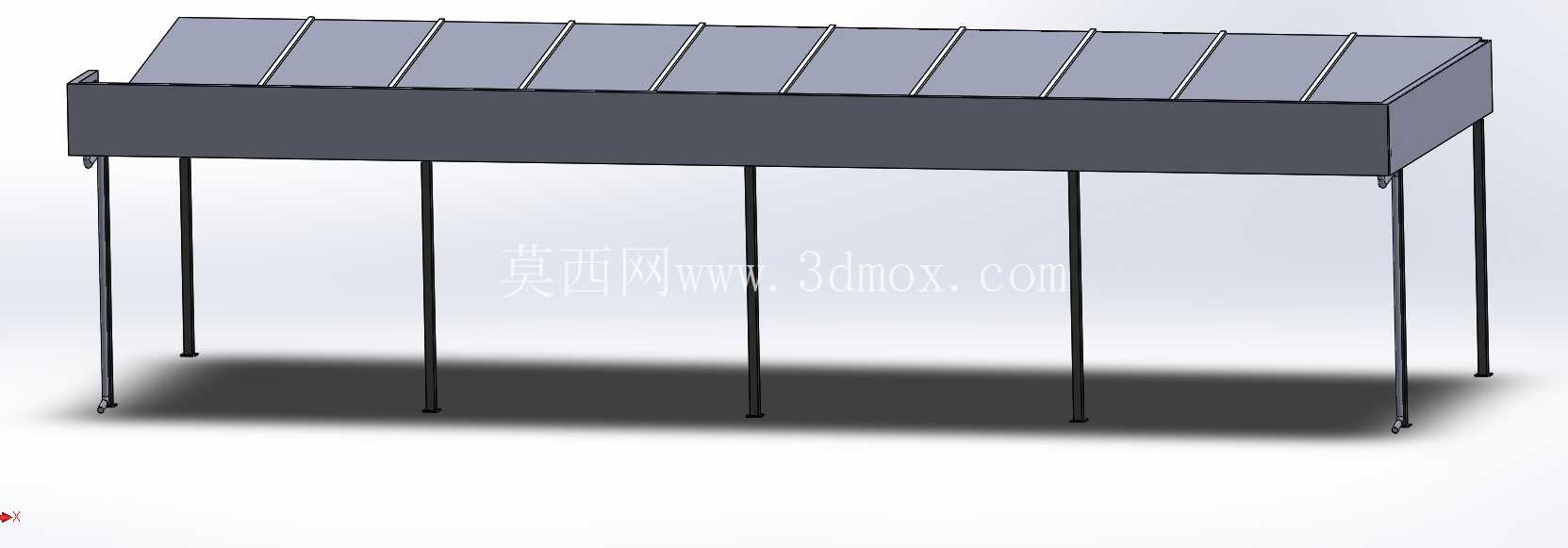

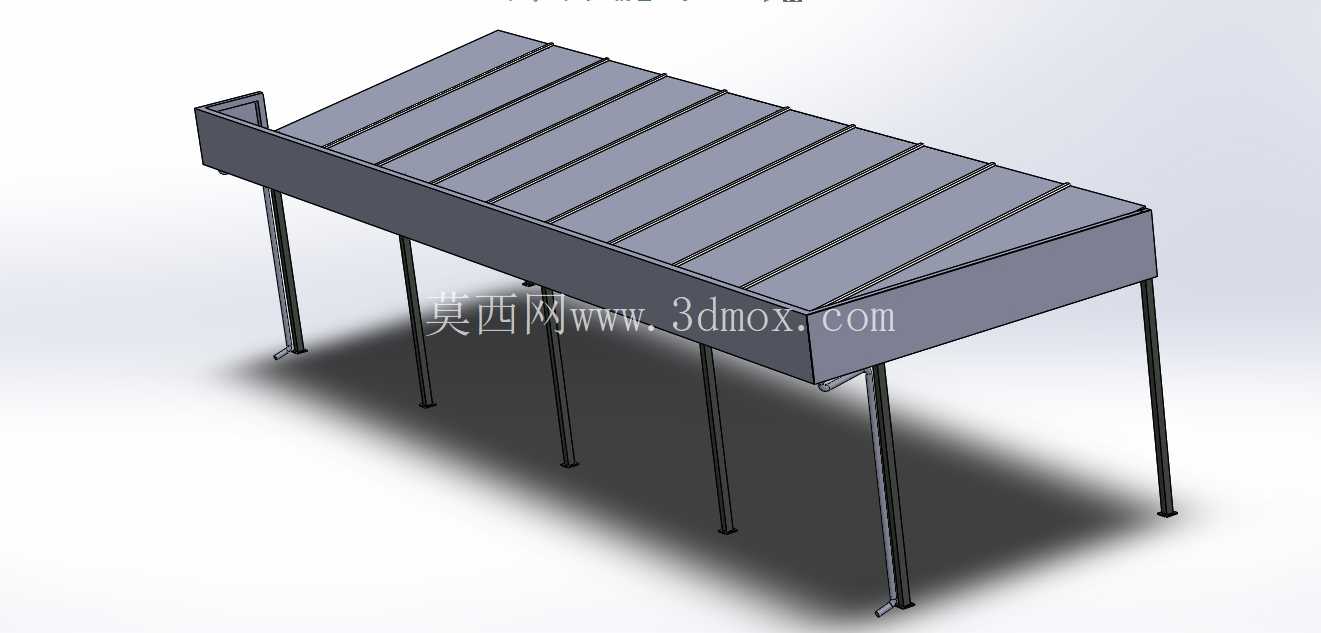

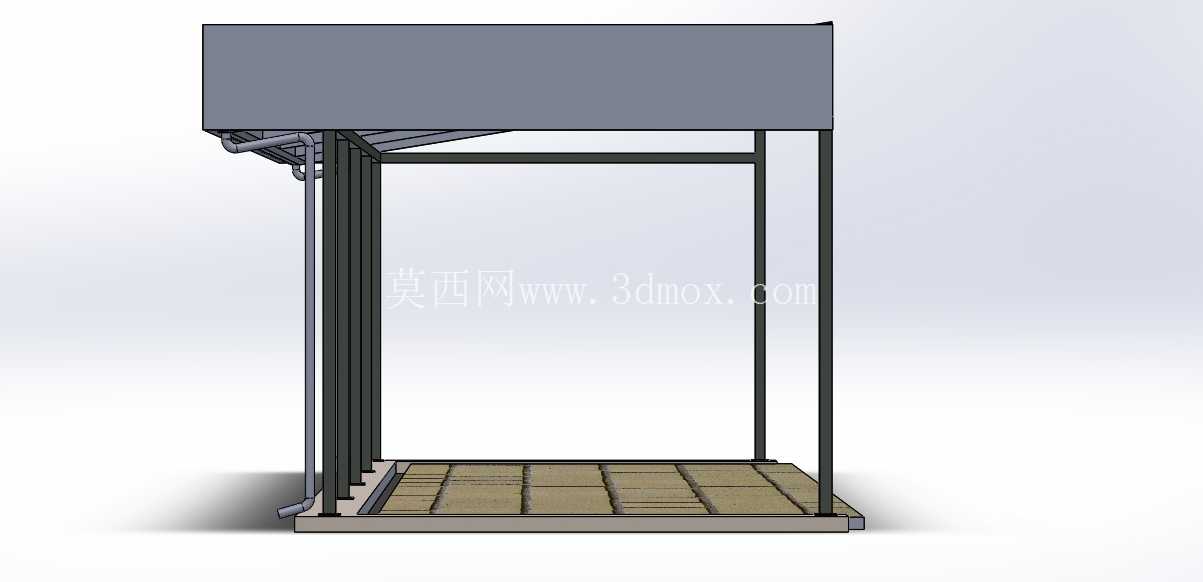

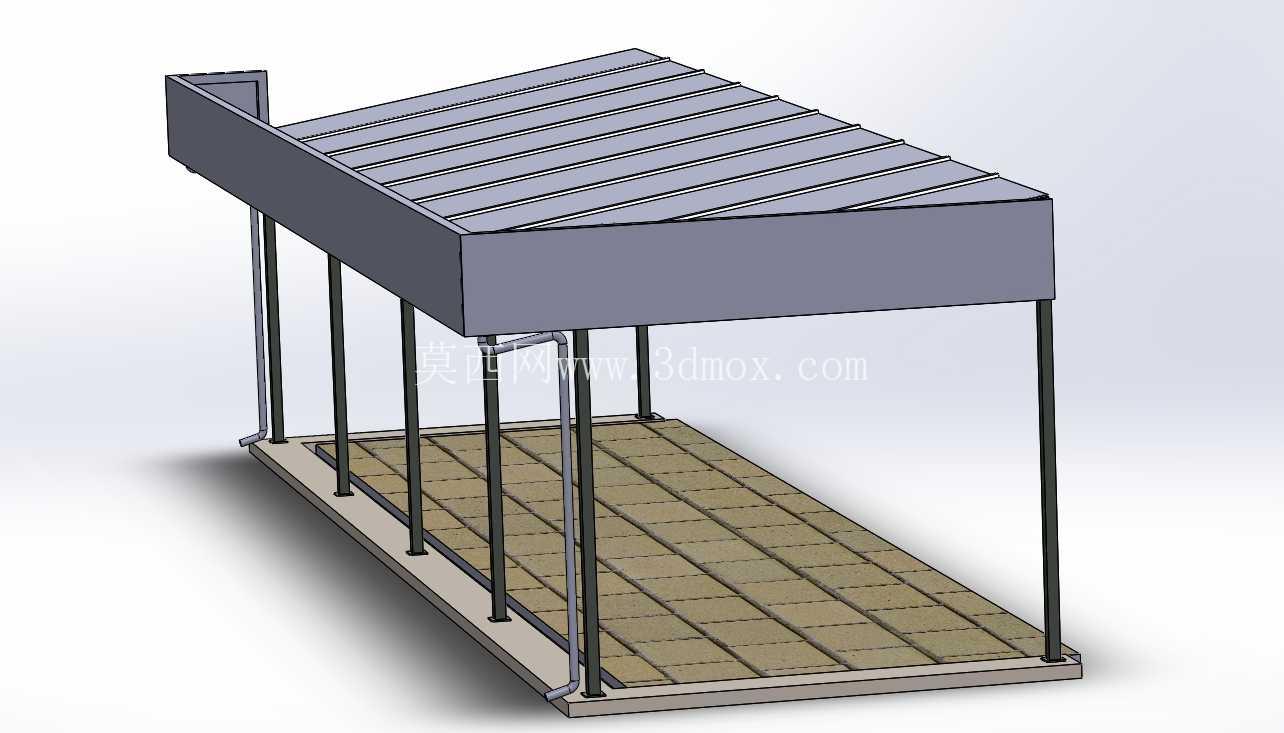

　　这类遮阳篷结构在民用住宅阳台、商业街区步行连廊、园区人行通道、低层建筑出入口区域都有广泛应用，核心作用是在不遮挡自然采光的前提下，为下方通行或停留的人员遮挡直射阳光、阻隔小雨及高空坠物，同时兼顾外立面的整洁美观。从结构组成来看，整个篷体采用立柱支撑的悬挑加简支结合形式，六根等径金属立柱沿篷体长度方向均匀排布，立柱底部通过膨胀螺栓与硬化地面的预埋安装板固定，安装时需要保证立柱的垂直度偏差不超过千分之三，避免长期受侧向风压出现应力集中导致连接部位变形。顶部篷面采用分块式金属条形板拼接，每块板之间预留3毫米的伸缩缝，适配不同季节温度变化带来的金属热胀冷缩形变，板件边缘做折边处理，既提升单块板的抗弯刚度，也能让雨水顺着折边形成的导流槽向篷体两侧排出，不会出现篷面积水渗漏的问题。篷体的侧边设置通长的封边梁，将所有顶部板件的端部连接为整体，同时作为立柱与顶部结构的连接过渡件，封边梁与立柱之间采用角码加螺栓的可拆卸连接方式，方便后期局部板件损坏时单独更换，不需要整体拆解篷体结构。

　　在设计这类遮阳篷的时候，首先要明确安装区域的常年主导风压、积雪厚度参数，不同区域的荷载取值直接决定立柱的壁厚、顶部板件的厚度以及连接螺栓的规格，比如南方多台风区域需要将立柱壁厚提升至2毫米以上，顶部板件的拼接处增加密封胶条，避免强风从板缝灌入掀翻篷面；北方多雪区域则要加密立柱的排布间距，提升顶部结构的静载承重能力，防止积雪压垮篷体。安装边界方面，这类篷体如果是附着在建筑外墙安装，需要保证篷体与外墙连接的一侧做翻边防水处理，翻边高度不小于15厘米，用密封胶将翻边与外墙饰面完全密封，避免雨水顺着连接缝隙渗入墙体；如果是独立式安装在空旷区域，需要在每个立柱底部做不小于40厘米见方的混凝土基础，基础埋深超过当地冻土层厚度，防止冬季冻土膨胀导致立柱倾斜。

　　从使用场景的适配性来看，这种长条形连廊式遮阳篷可以根据实际安装场地的长度灵活调整板块数量，不需要重新开模制作整体构件，单块篷板的宽度统一为60厘米，长度可以根据篷体的跨度裁切，适配1.5米到3米之间的不同悬挑跨度，既可以用在私人住宅的阳台外侧，为住户提供半室外的晾晒、休闲空间，也可以多段拼接成几十米长的步行通道遮阳设施，用在学校、产业园、商业综合体的室外连廊区域。结构细节上，立柱与顶部封边梁的连接位置设置了三角形加强筋，提升节点的抗扭能力，即使人员倚靠或者有轻微外力碰撞，也不会出现节点变形；顶部篷板的表面做了哑光辊涂处理，既可以反射大部分太阳直射的紫外线和热量，降低篷下区域的温度，也不会因为镜面反射造成光污染影响周边住户。

　　在实际建模过程中，需要重点还原各个连接节点的装配关系，比如立柱底部的安装板开孔位置、篷板之间的拼接间隙、封边梁的折边结构，这些细节直接决定了模型导出后是否能直接用于结构受力验算以及加工下料参考，不能只做外观曲面的还原而忽略内部连接结构的表达。另外，篷体下方的铺装区域是安装时的基础参考面，建模时保留铺装层的厚度表达，可以帮助施工人员明确基础开挖的深度以及立柱安装的标高基准，保证安装完成后整个篷体的水平度偏差控制在5毫米以内，不会出现一侧高一侧低导致雨水排向错误的问题。
