现代双跑金属楼梯结构三维设计

　　在建筑可视化与室内装饰施工的三维建模工作中，金属楼梯的结构还原一直是兼顾力学合理性与空间适配性的典型建模场景，本次呈现的双跑折返式金属楼梯模型，完全围绕实际施工的安装边界与使用需求搭建，可直接用于室内工装、loft空间改造、工业风商业空间的方案展示与结构校核。从实际应用场景来看，这类金属楼梯多用于层高在2.8米至3.6米之间的室内空间，相比传统混凝土楼梯自重更轻，安装周期更短，同时金属材质的裸露质感能匹配工业风、极简风的室内设计需求，在小型商业门店、复式住宅、办公夹层的搭建中应用频次极高。

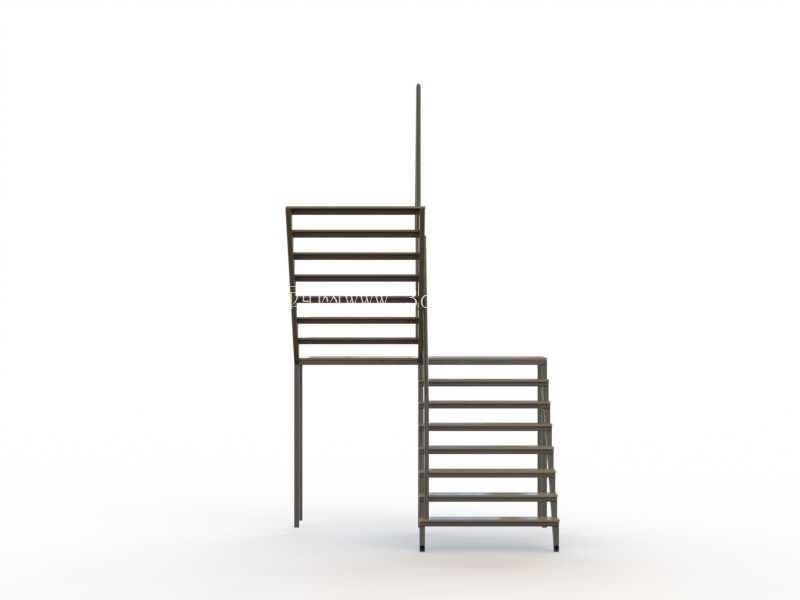

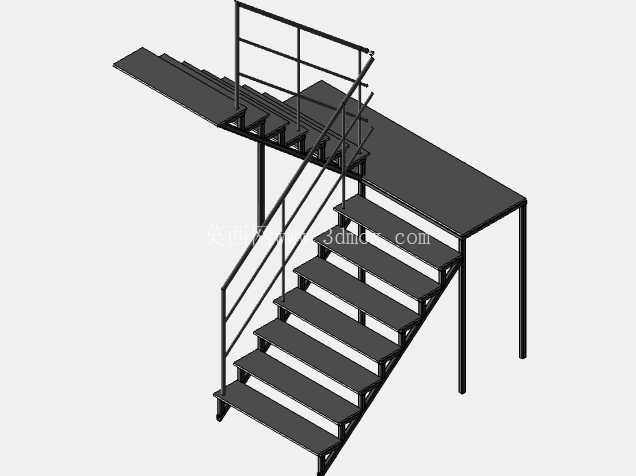

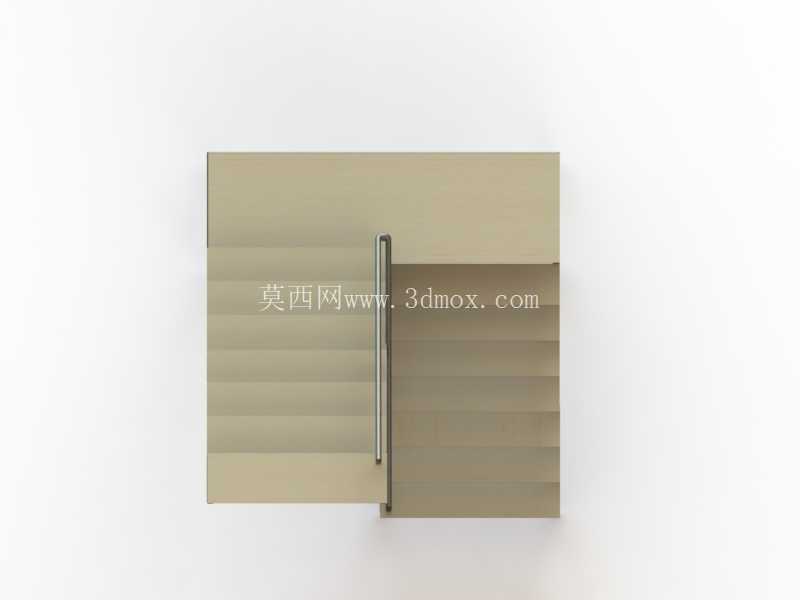

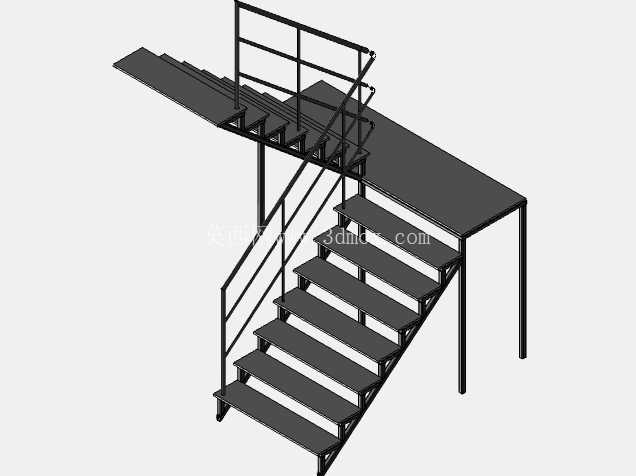

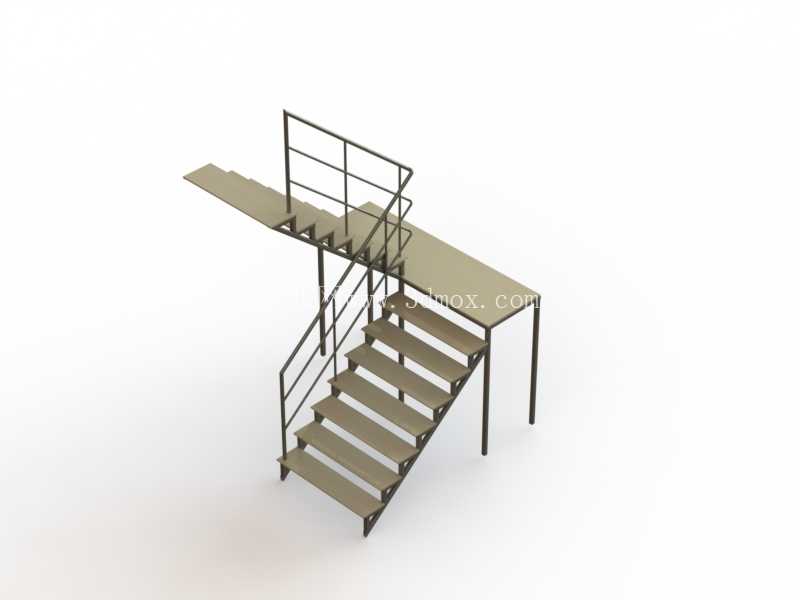

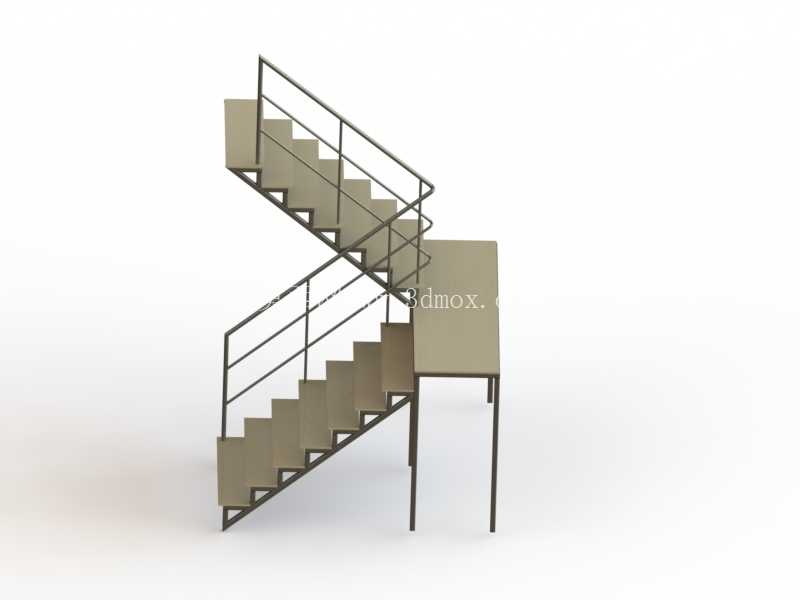

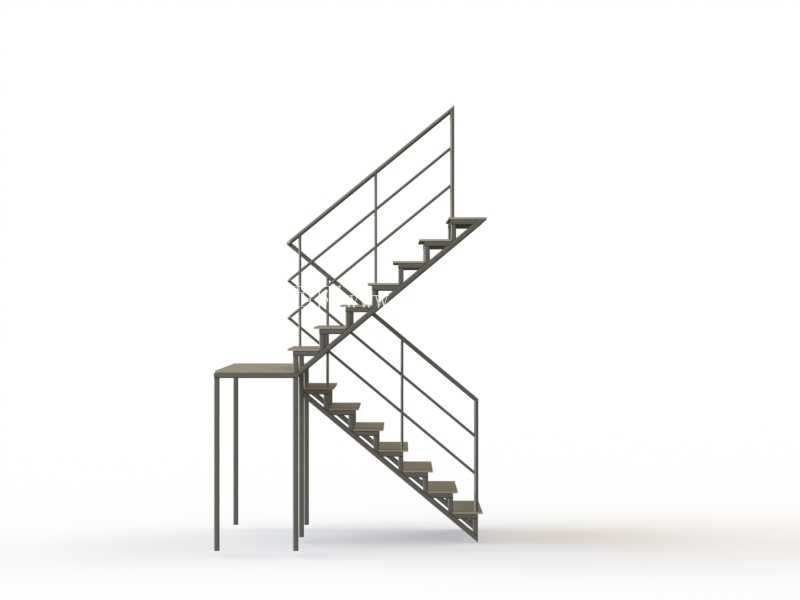

　　建模过程中首先确定的是楼梯的整体安装边界，整体水平投影长度控制在3.2米左右，中间休息平台宽度为0.9米，完全满足单人携带常规工具通行、日常物品搬运的通行宽度要求，踏步高度统一设置为150mm，踏步宽度为280mm，符合民用建筑设计中楼梯踏步的人体工程学参数，避免上下通行时出现踏空、磕碰的问题。结构设计上，主承重采用矩形钢管作为梯梁，梯梁截面尺寸选用60403mm的标准型材，既保证承重能力，又不会因型材过宽显得结构臃肿，踏步板采用3mm厚的花纹钢板折弯成型，折弯边高度为20mm，既提升踏步板的结构刚度，避免长期踩踏出现变形，折弯边也能遮挡梯梁与踏步的连接焊缝，提升外观整洁度。扶手部分采用圆形钢管搭建，立杆间距控制在1100mm以内，扶手高度为900mm，符合临空防护的安全要求，立杆与梯梁、扶手横杆之间采用满焊连接的结构形式，建模时还原了焊缝位置的结构过渡，方便后续施工时直接提取焊接位置的加工尺寸。中间休息平台的支撑采用两根独立的矩形钢管立柱，立柱底部设置10mm厚的安装底板，底板上预留4个M12的膨胀螺栓安装孔，可直接与地面混凝土结构固定，不需要额外做预埋处理，适配现有建筑地面的改造需求，避免对原有地面结构造成大面积破坏。建模时特意区分了不同构件的装配层级，梯梁作为主承重构件首先完成定位，之后依次装配踏步板、休息平台板、扶手立杆、扶手横杆、支撑立柱，所有构件的连接位置都预留了实际装配的公差间隙，不会出现建模时构件干涉、实际安装无法对位的问题。从结构受力的角度来看，双跑折返的结构形式将楼梯整体的受力点分散到上下楼层的连接端与中间休息平台的支撑立柱上，梯梁的受力跨度控制在1.8米以内，在常规民用建筑的活荷载要求下，型材选型完全满足承重需求，不会出现长期使用后的结构下挠问题。

　　模型的细节处理上，踏步板表面还原了花纹钢板的防滑纹理，扶手钢管的端部做了圆弧封边处理，避免尖锐边角造成磕碰，所有构件的边角都做了1mm的倒角处理，还原实际金属加工后的工艺特征，不会出现三维建模中常见的尖锐直角不符合加工实际的问题。在实际项目应用中，这个模型可以直接导入建筑可视化场景中做效果展示，也可以提取各个构件的尺寸生成加工下料单，直接用于楼梯的工厂预制加工，不需要二次建模调整结构尺寸，相比通用的楼梯参数化模型，这个模型的结构尺寸完全匹配常规室内夹层的安装需求，不需要做大幅度的尺寸调整就能适配多数项目的空间条件。

　　建模过程中也考虑了不同软件之间的格式适配，所有构件都采用实体建模，没有破面、重叠面的问题，导入不同的三维软件后都能直接编辑单个构件的参数，方便设计人员根据实际项目的层高、空间宽度调整踏步数量、梯梁长度，快速适配不同项目的个性化需求。对于结构设计从业者来说，这个模型可以作为金属楼梯设计的基础模板，参考其型材选型、连接结构、尺寸参数，快速完成同类型楼梯的设计工作，不需要从零开始搭建结构，大幅提升设计效率；对于施工人员来说，模型中各个构件的装配关系清晰，可直接用于施工前的技术交底，让施工人员直观理解楼梯的整体结构与安装顺序，减少现场安装的出错概率。
