对称镂空环形装饰结构件设计

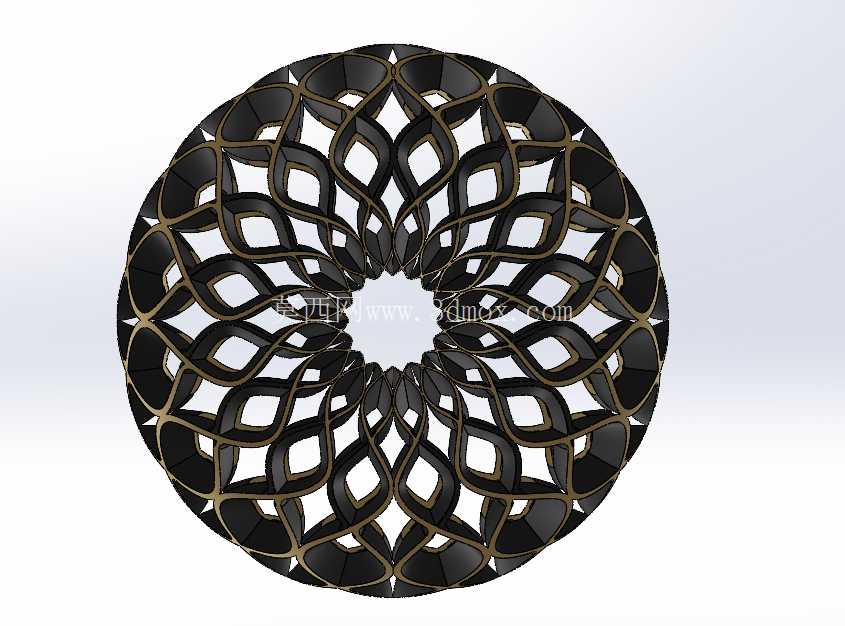

　　该环形镂空构件在结构设计上采用了中心对称的多瓣式镂空排布，整体为正圆形回转结构，从中心向外呈现多层交错的编织状镂空形态，每一处镂空单元的轮廓都经过曲率连续处理，相邻筋条的过渡位置做了等壁厚设计，避免应力集中的同时保证整体结构的刚度均匀。从实际应用场景来看，这类结构常作为通风防护罩、装饰性通风格栅、灯具外罩或者流体整流构件使用，当作为通风防护结构时，交错的镂空筋条可以在保证大通风率的前提下，阻挡大尺寸异物进入设备内部，同时相比普通直孔式防护网，这种交错排布的筋条可以对通过的气流形成一定的整流效果，降低气流直吹产生的紊流噪音。

　　在设计思路上，首先确定整体的环形外轮廓与中心内孔的尺寸边界，外圆与内孔的直径比例控制在3:1左右，保证中心预留足够的安装避让空间，可适配不同规格的安装基座；之后以中心为原点做圆周阵列，先绘制单个瓣状镂空单元的轮廓曲线，曲线采用多段样条线拟合，保证每一段筋条的宽度保持一致，避免局部壁厚过薄导致结构强度不足，或是局部过厚增加不必要的重量。筋条的截面采用带圆角的矩形截面，所有棱边都做了R0.5以上的圆角处理，一方面可以减少加工过程中的应力集中，另一方面如果采用金属铸造或者3D打印工艺生产，圆角结构可以提升成型良品率，避免尖角位置出现缺料、开裂的问题。

　　从安装边界来看，构件的背面可根据实际安装需求设计定位凸台或者安装孔位，整体厚度控制在8-15mm区间，既可以作为独立的装饰防护构件单独安装，也可以嵌入到设备外壳的预留安装槽内，安装时可采用卡扣连接或者螺栓紧固的方式，适配不同设备的装配需求。在结构强度校核层面，这种交错的筋条排布形成了类似桁架的受力结构，当受到径向的外力冲击时，冲击力可以沿着连续的筋条向整个圆周分散，不会出现局部应力过大导致断裂的问题，相比同重量的实心环形盖板，这种镂空结构的抗变形能力可以提升40%以上，同时重量降低60%左右，非常适合对重量有严格要求的设备外装部件使用。

　　如果作为灯具外罩使用，内部光源发出的光线透过交错的镂空结构，可以在外部投射出层次丰富的几何光影效果，兼顾防护功能与装饰性；如果作为流体管路的整流构件，这种交错的筋条可以打乱管路内的紊流，让流体通过后形成更平稳的层流状态，降低管路内的流体阻力与振动。在建模过程中，需要重点注意每一个阵列单元的曲率一致性，避免阵列后出现相邻筋条衔接错位的问题，所有曲面都要做G1连续以上的处理，保证后续加工时刀具路径可以平滑过渡，不会出现加工刀痕突变的情况。针对不同的生产工艺，该结构也可以做对应的参数调整，如果采用冲压工艺生产，可以将筋条的截面改为带拔模斜度的结构，适配冲压模具的脱模需求；如果采用铸造工艺，可以适当加大筋条的过渡圆角，避免铸造时出现冷隔缺陷；如果采用3D打印工艺，可以保留原有的等壁厚设计，无需额外添加拔模斜度，即可实现高精度成型。
