剖分式立式滑动轴承座装配结构设计

项目分类:轴承座 发布时间:2026-06-13 ID:1180860
  • 剖分式立式滑动轴承座装配结构设计
  • 剖分式立式滑动轴承座装配结构设计
  • 剖分式立式滑动轴承座装配结构设计
  • 剖分式立式滑动轴承座装配结构设计
  • 剖分式立式滑动轴承座装配结构设计
  • 剖分式立式滑动轴承座装配结构设计
  • 剖分式立式滑动轴承座装配结构设计
  • 剖分式立式滑动轴承座装配结构设计

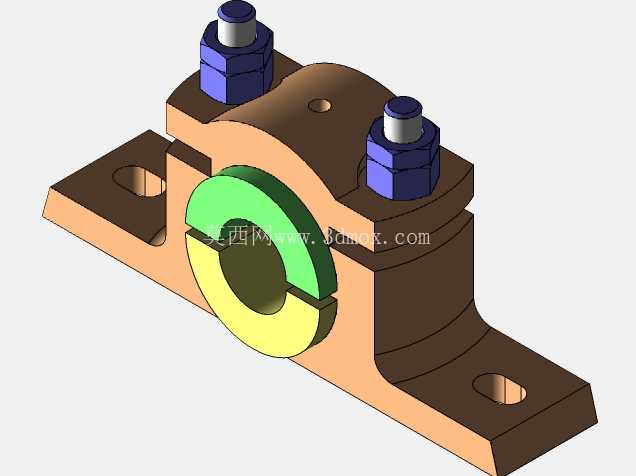

在带式输送机、小型破碎机、农用脱粒设备这类中低速重载传动场景里,轴系的径向支撑稳定性直接决定整套传动链路的运行寿命,立式轴承座作为最常见的径向支撑载体,其结构合理性往往是现场运维、装配效率的核心影响因素。这款剖分式立式轴承座采用上下对开的结构逻辑,区别于整体式轴承座无法拆卸轴系的弊端,在需要定期维护轴瓦、调整轴系对中精度的工况下,无需拆卸两端的传动轮、联轴器即可完成轴承部分的拆装作业,能大幅缩短产线停机维护的时间窗口。

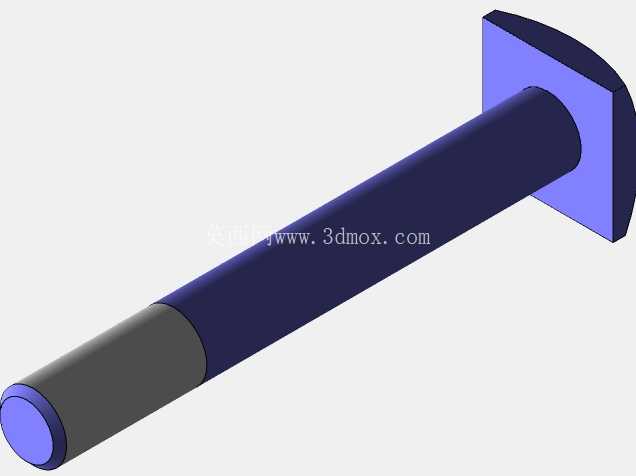

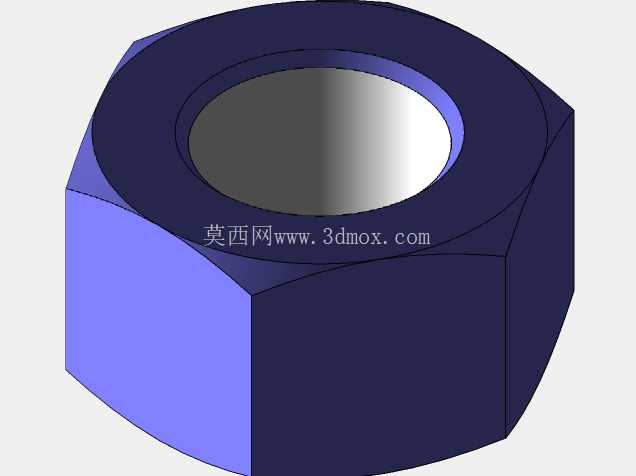

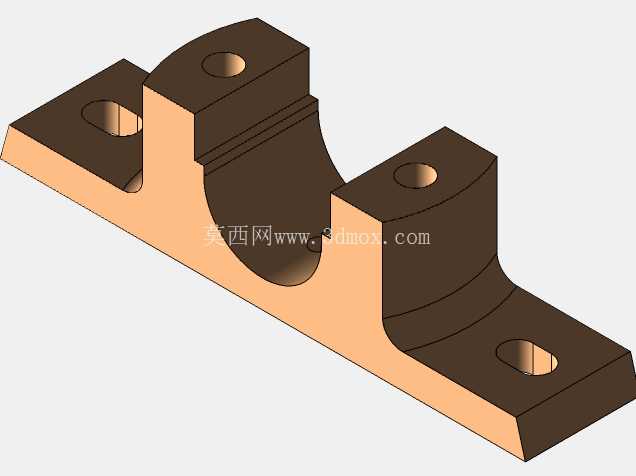

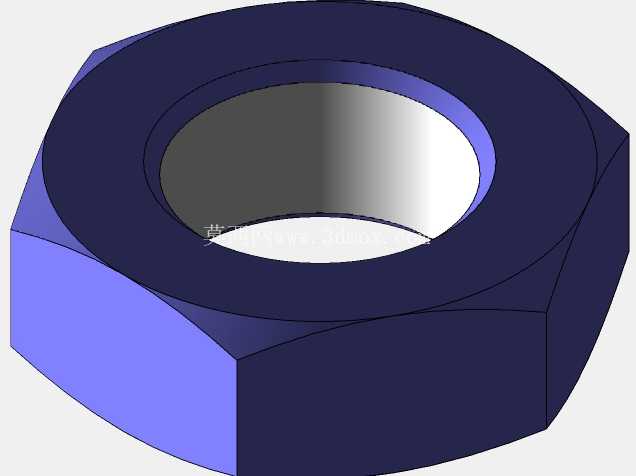

从结构功能来看,底座采用两端延伸的安装耳设计,每个安装耳上开设长圆形安装孔,这类孔型的设计初衷是抵消安装基面的加工误差,在现场安装时可以小范围调整轴承座的横向位置,保证轴承内孔与轴系的同轴度,避免强行对中导致的轴瓦偏磨、轴系附加弯矩问题。底座与上盖的结合面采用精加工平面定位,配合两颗六角头锁紧螺栓实现轴向压紧,螺栓配套加厚六角螺母,增大压紧接触面积,避免长期受振动载荷出现螺母松脱的问题,螺母与上盖接触面之间预留的平垫安装位,可在实际装配时加装防松垫圈,适配振动幅度较大的破碎、筛分类设备工况。

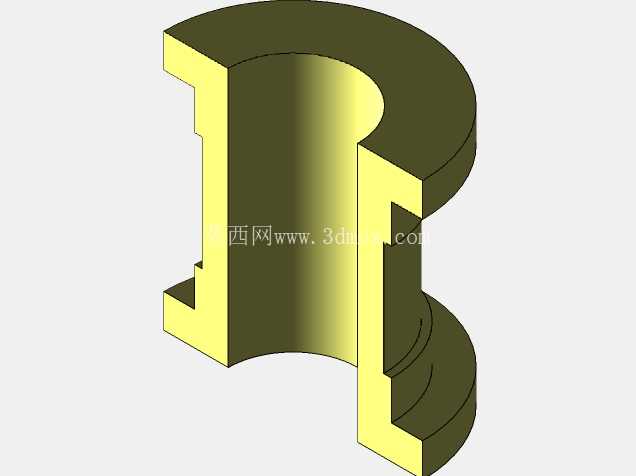

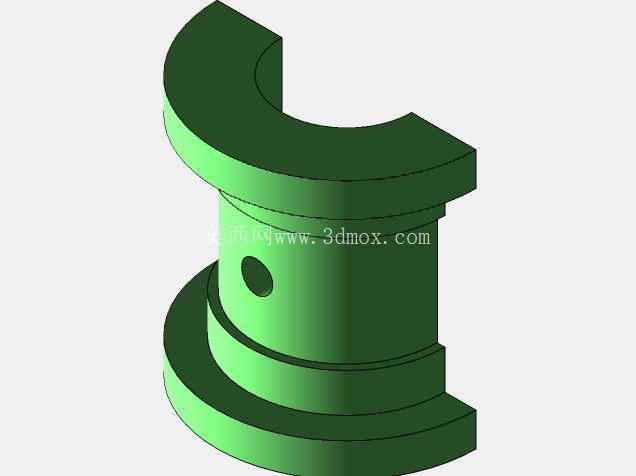

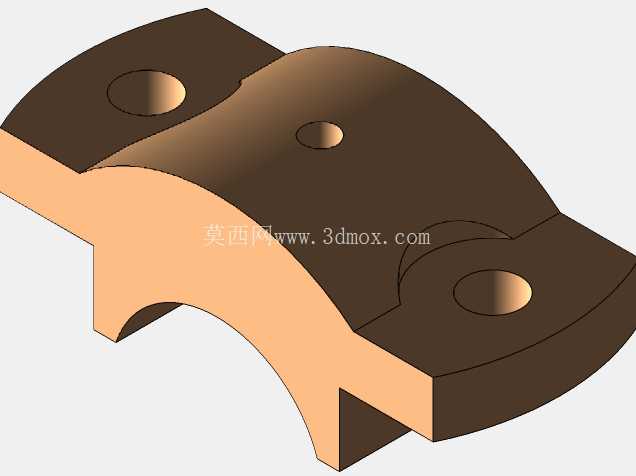

轴承内孔采用对开式轴瓦安装位,适配镶嵌式铜基轴瓦或者剖分式滚动轴承,内孔的台阶定位结构可以限制轴瓦的轴向窜动,避免轴系运转过程中轴瓦随轴转动出现移位。上盖顶部开设的注油孔连通轴承内腔,可直通轴瓦与轴颈的摩擦面,方便日常运维时加注润滑脂,无需拆解上盖即可完成润滑保养,适配长期连续运转的传动场景。

设计过程中首先要确认的是安装边界尺寸:底座安装孔的中心距需要匹配常用型钢机架的安装孔位标准,避免出现现场无法安装的问题;轴承内孔的直径公差需要配合所选轴瓦的配合公差,保证轴颈转动时间隙处于合理区间,间隙过大会导致运转晃动、噪声增大,间隙过小则会出现润滑脂无法进入摩擦面、烧瓦抱轴的故障。上下盖结合面的定位止口需要做小间隙配合,保证合盖之后内孔的圆度误差控制在轴瓦允许的形变范围内,避免螺栓锁紧之后内孔出现错边,卡滞轴颈。

从实际选型适配角度,这类立式轴承座多用于水平布置的传动轴支撑,通常成对安装在轴系的两端,安装时需要先将下盖固定在机架基面,放入预装轴瓦的轴系之后再扣合上盖,逐步对角拧紧两颗锁紧螺栓,避免单侧压紧导致轴瓦偏斜。安装基面的平面度需要控制在合理范围内,若基面存在焊接凸起、安装面倾斜,会导致轴承座安装之后出现内孔扭曲,加速轴瓦的异常磨损,因此现场安装时通常会在底座与机架之间加装调整垫片,微调轴承座的高度与水平度,保证两端轴承座的内孔同轴度符合轴系运转要求。

在结构细节处理上,底座与上盖的转角处均设置铸造圆角,避免应力集中导致的铸件开裂问题,毕竟这类轴承座多采用铸铁材质铸造后精加工而成,尖角位置在受冲击载荷时极易出现裂纹。安装耳的厚度经过载荷校核,能够承受轴系传递的径向载荷与部分冲击载荷,避免长期受载出现安装耳断裂的故障。螺栓孔的位置避开轴承内孔的壁厚薄弱区,防止螺栓锁紧时导致内孔形变,影响轴瓦的正常配合。

这类轴承座的应用场景覆盖了大部分中低速传动设备,从粮油加工的小型输送设备,到矿山筛分的给料设备,再到小型机床的进给传动机构,都能看到同结构轴承座的应用,其结构简单、维护方便、成本可控的特点,使其成为通用机械传动领域最常用的轴系支撑部件。建模过程中需要重点关注结合面的配合公差、安装孔的位置度、内孔的圆柱度这些关键形位公差,才能保证加工完成后的轴承座能够顺利装配,满足实际使用的精度要求。
