阶梯式管道水培种植装置结构设计

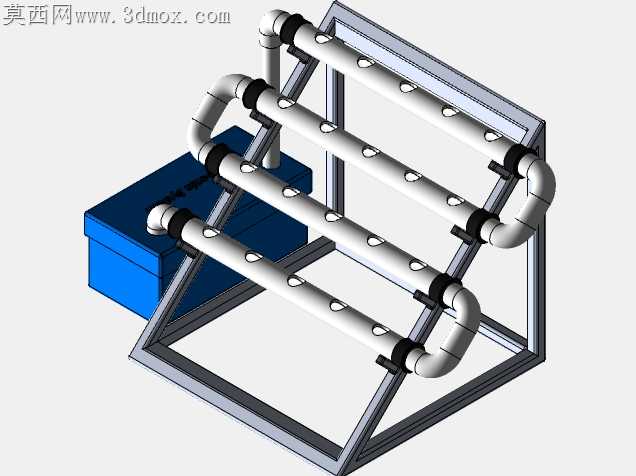

家用小型水培装置落地时最容易被忽略的是管路渗漏与支架承重的矛盾，不少手作原型用普通PVC胶粘接管件，夏季营养液温度升高后胶层易脱开漏液，泡坏家居地板。这套阶梯式排布的水培结构，在管道转弯处没有用常规90度直角弯头硬接，而是采用大弧度弯管过渡，既减少营养液流动的死角，避免根系代谢物在弯头处沉积堵孔，也降低了接头数量，从根源上减少渗漏点位。

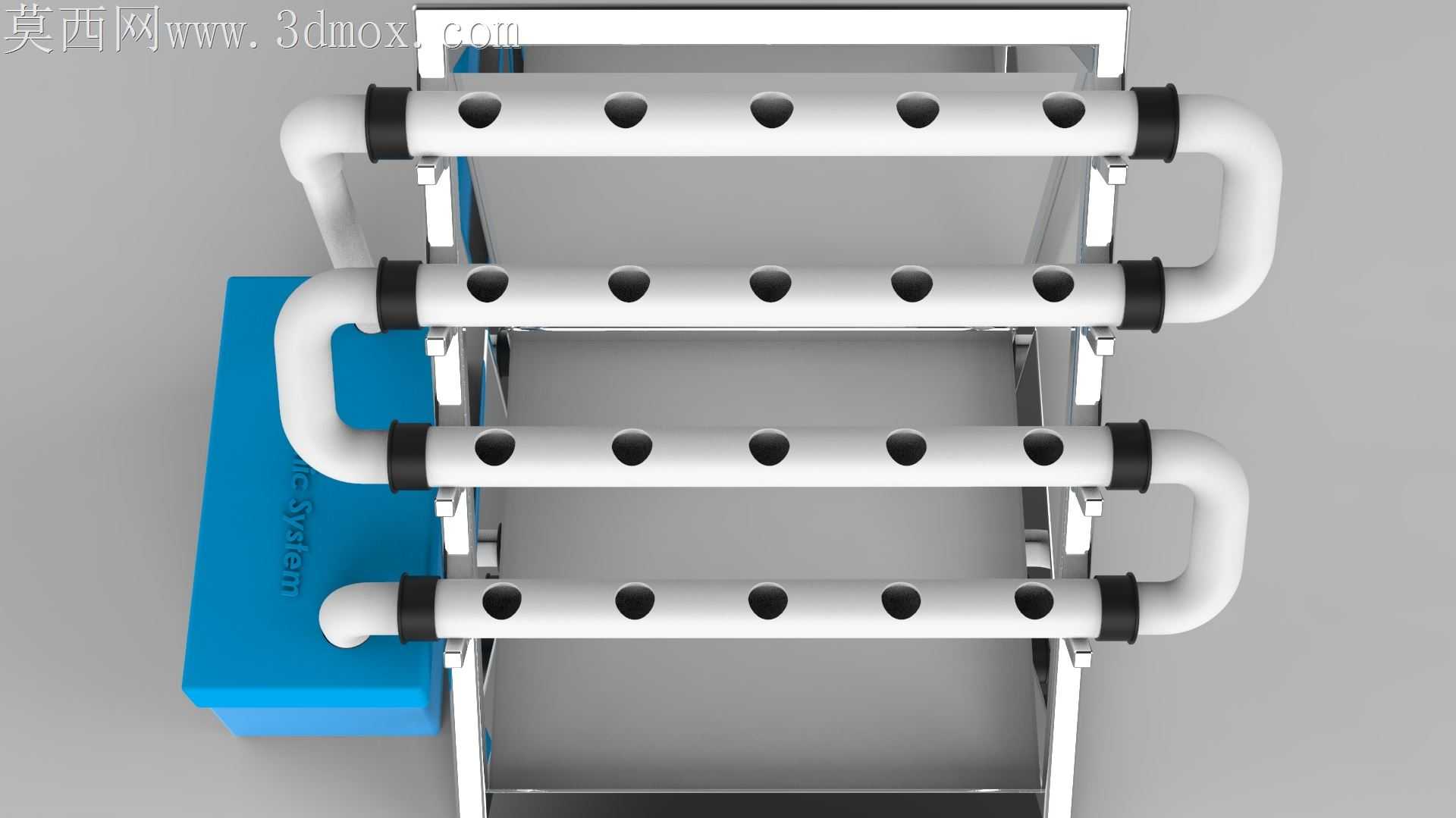

倾斜排布的四层种植管，每根管道的开孔间距留足了叶菜生长的冠幅空间，不会出现后期植株长大后叶片互相遮挡光照的问题。管道与金属支架的固定位没有用全包式管卡，而是采用带橡胶衬垫的开口卡箍，后期拆洗管道时不需要完全拆解支架，松开卡箍就能取下整根管路清理内壁的藻类和根系残留，维护效率比全包固定结构高不少。

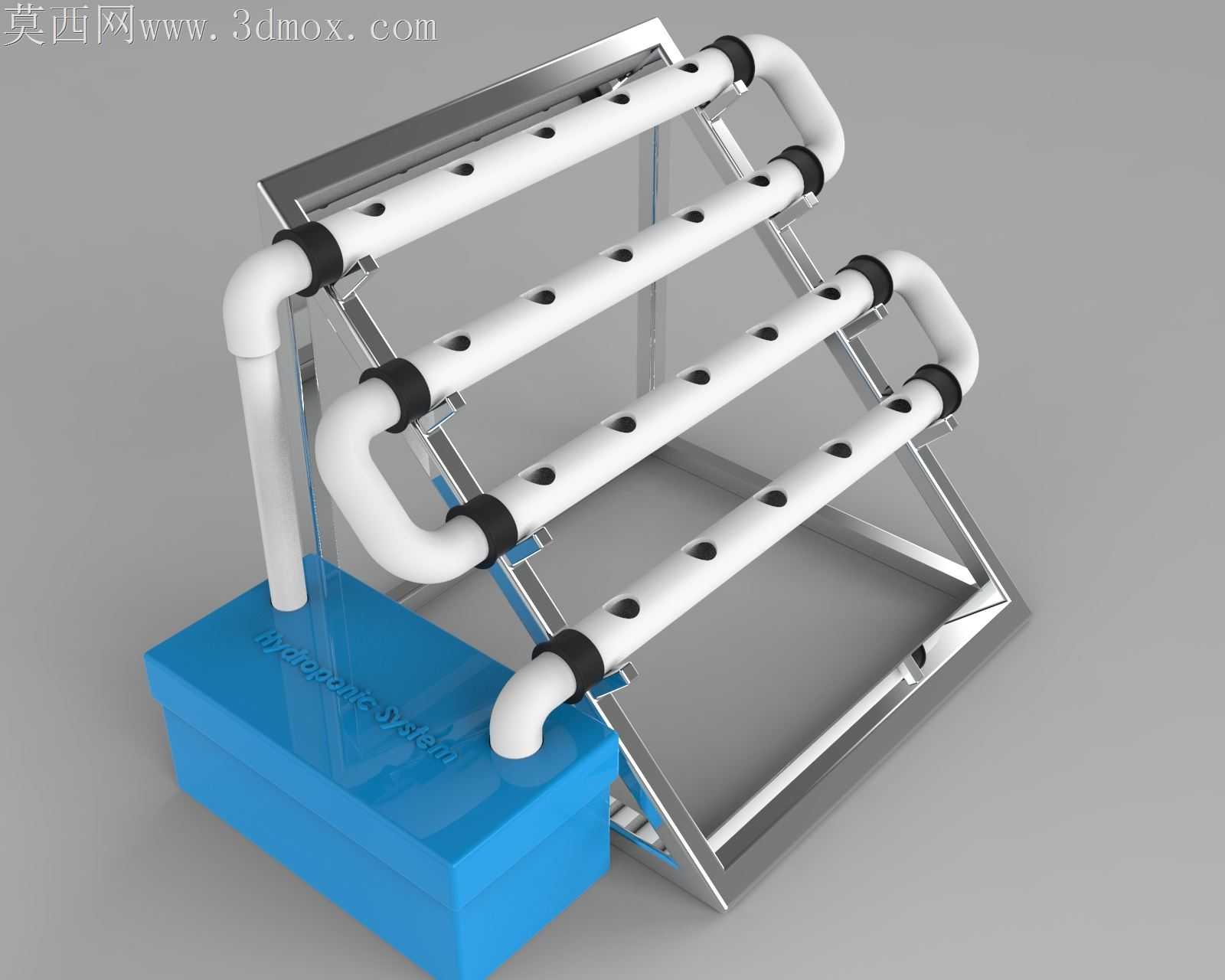

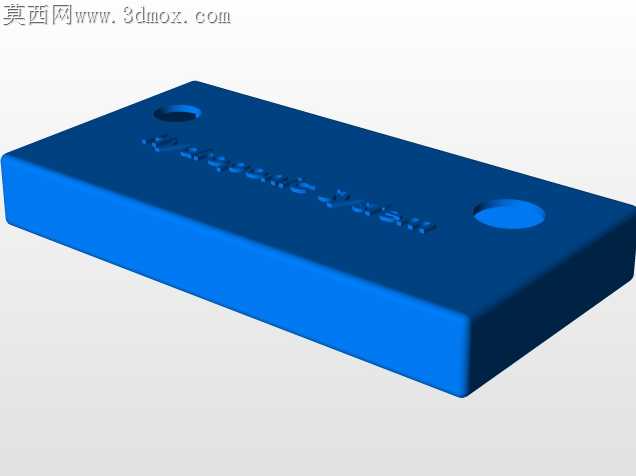

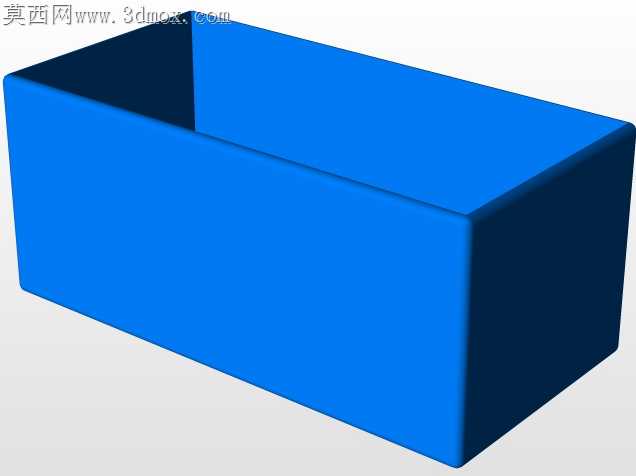

下方的蓝色储液箱没有直接贴地放置，箱体底部留出了两厘米的架空间隙，既避免地面冷凝水长期浸泡箱底加速塑料老化，也能让潜水泵的进水管路保持顺畅的吸入角度，不会因为箱体贴地导致进水管被压扁断流。储液箱的上沿刚好对准最上层管道的回液口，营养液从最上层管道逐层溢流到下层，最终靠重力回流到储液箱，不需要额外设置分层回水支管，减少了一半的管路接头。

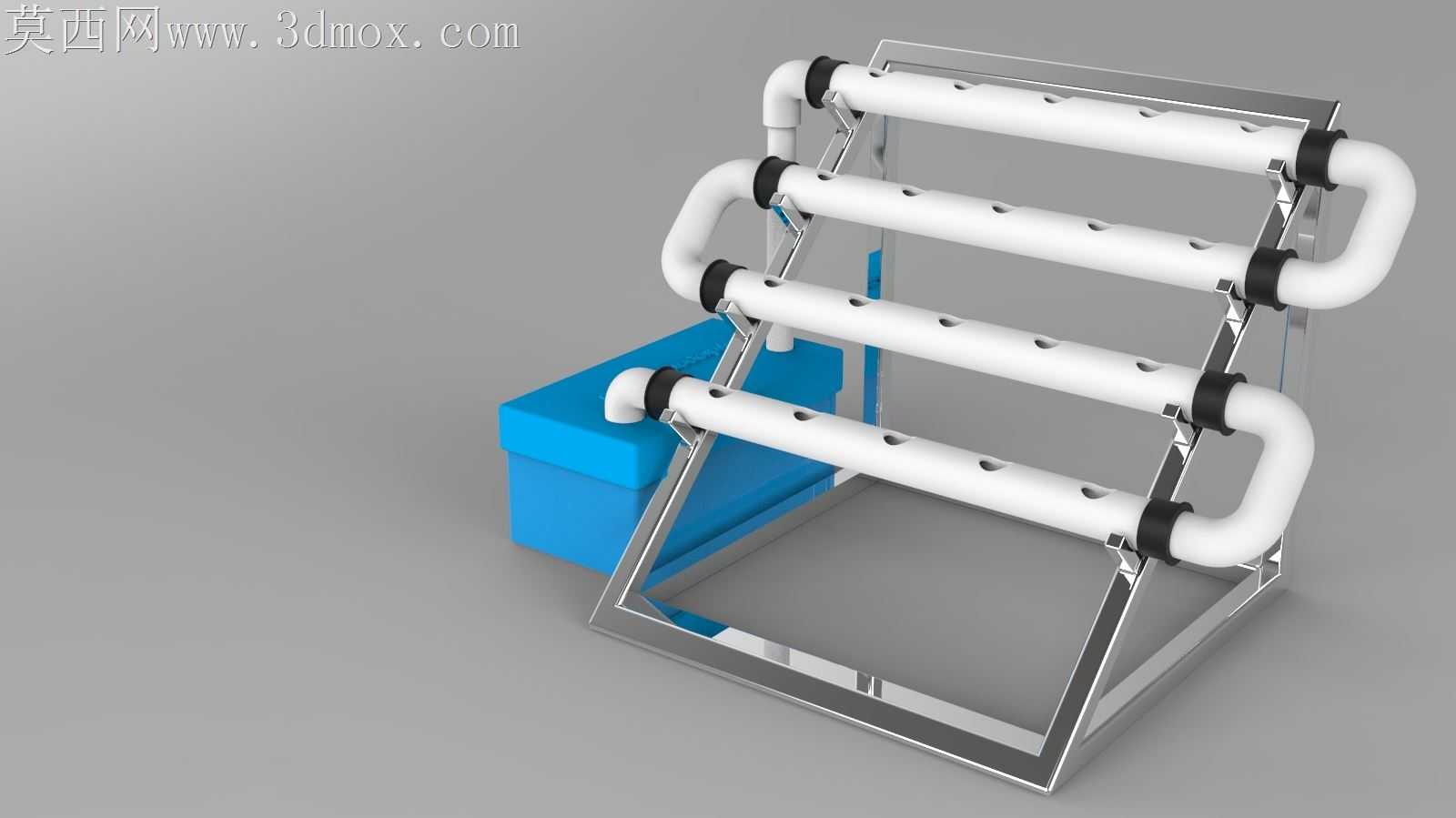

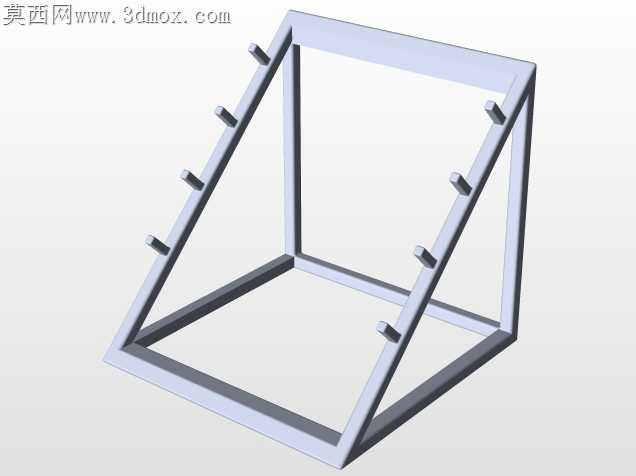

金属支架的斜撑角度经过反复调整，既保证四层种植管都能接收到正面的光照，不会出现上层管道完全挡住下层光线的情况，也让整个支架的重心落在底座框架的中心区域，哪怕最上层管道加满水、种满植株，也不会出现前倾翻倒的隐患。支架的所有焊接点位都做了圆角打磨，没有尖锐的焊渣凸起，日常挪动或者打理植株时不会刮破手部皮肤。

管道上的种植孔边缘做了微小的倒角处理，没有生硬的直角切口，后续放置定植篮时不会被切口毛刺刮破定植篮的海绵，也能避免划伤植物的幼茎。管路的进水端设置在最上层管道的高位端，回水端在最下层管道的低位端，整个循环路径没有抬升死角，循环泵停机时管道内残留的营养液能完全回流到储液箱，不会长期滞留在管道里发臭变质。
