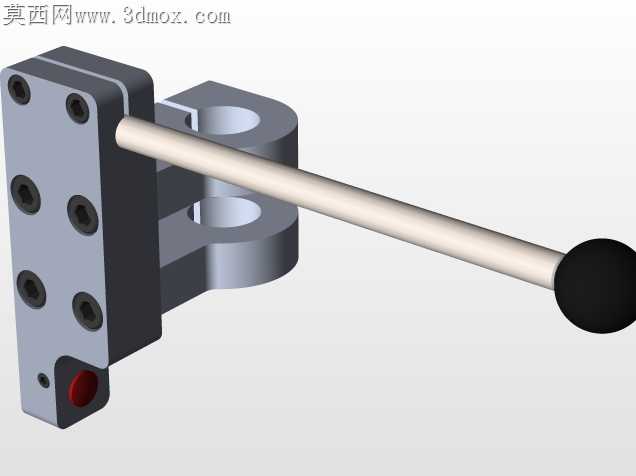

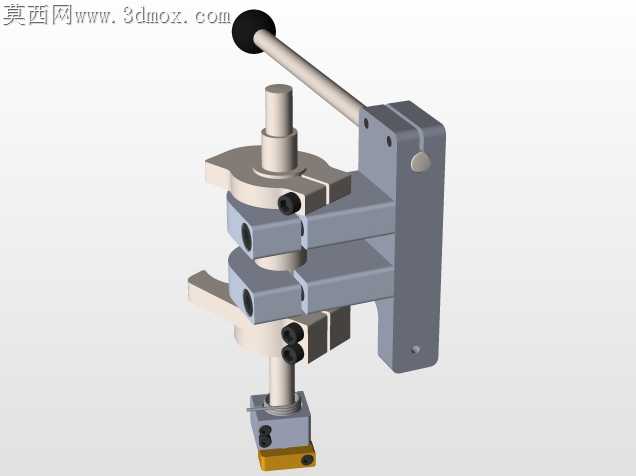

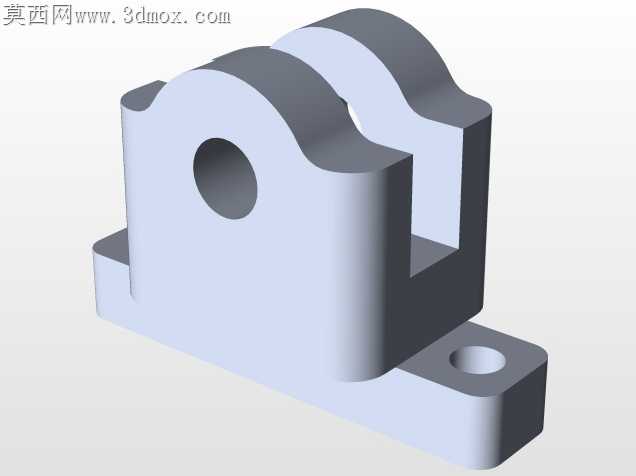

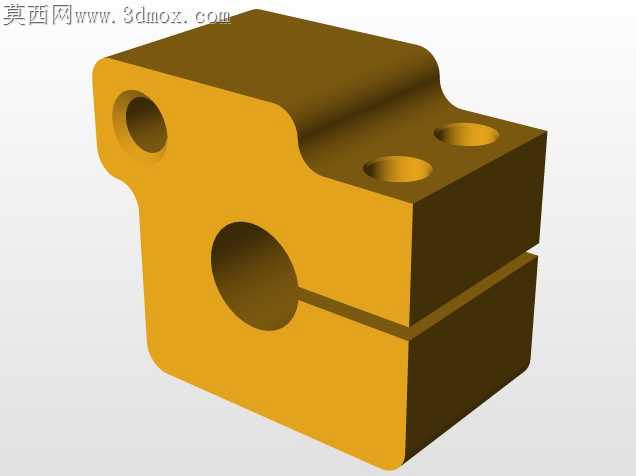

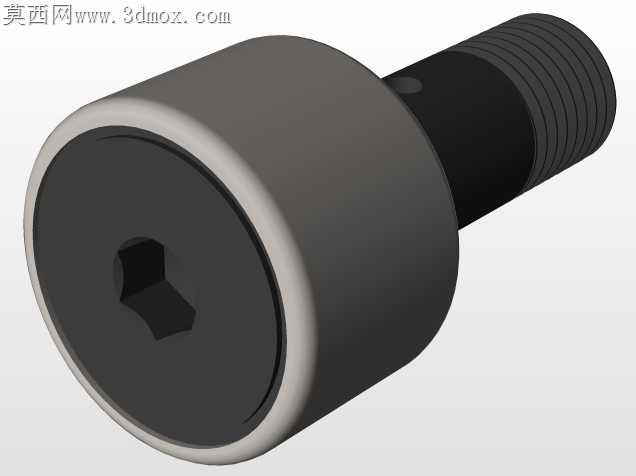

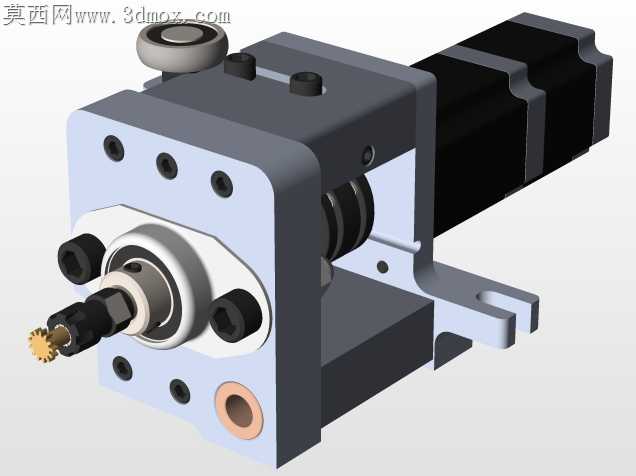

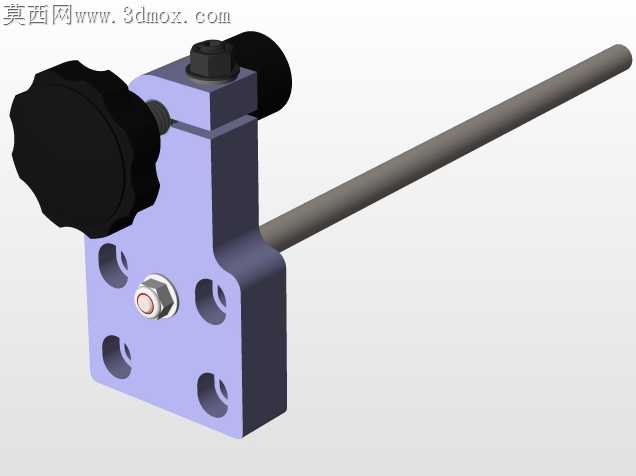

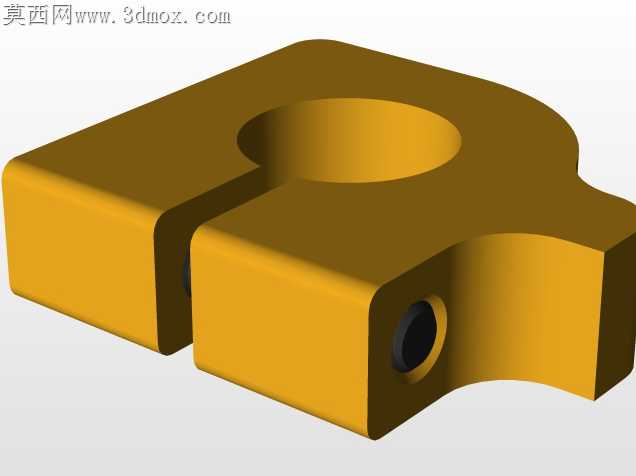

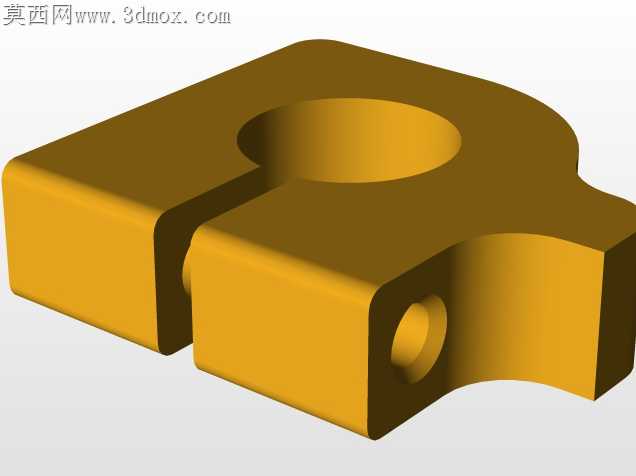

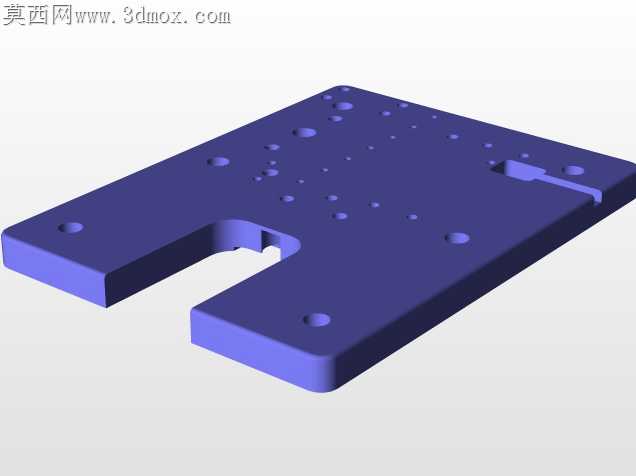

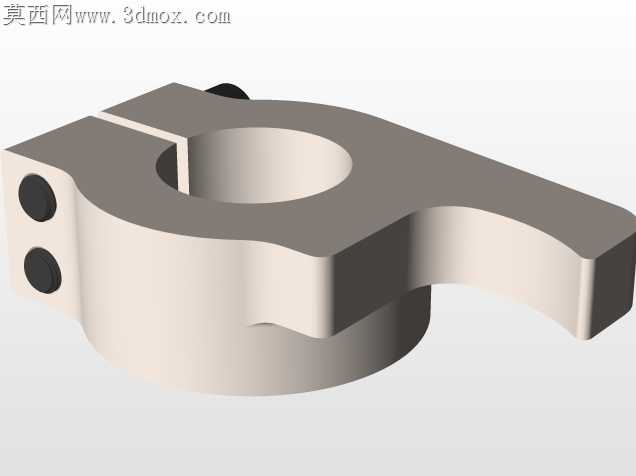

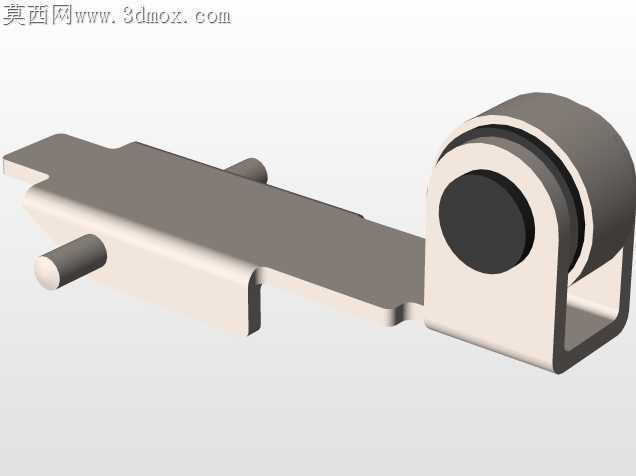

卷绕机用衬套式空心套筒结构设计

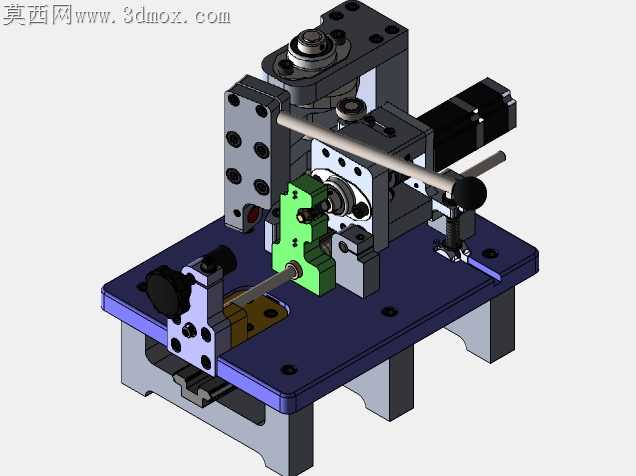

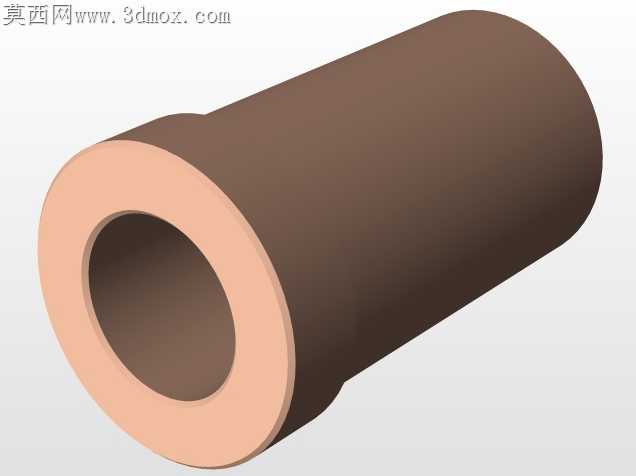

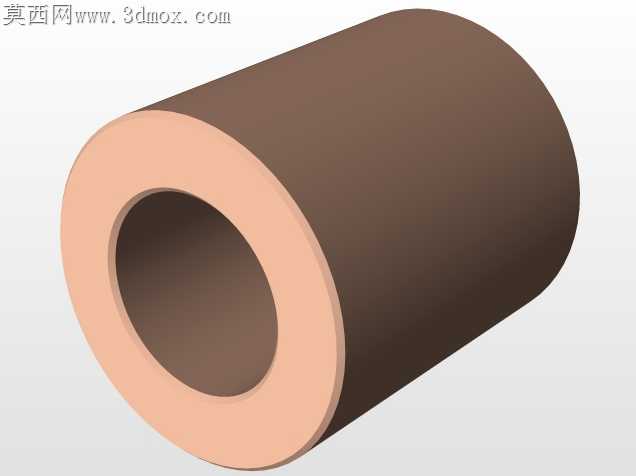

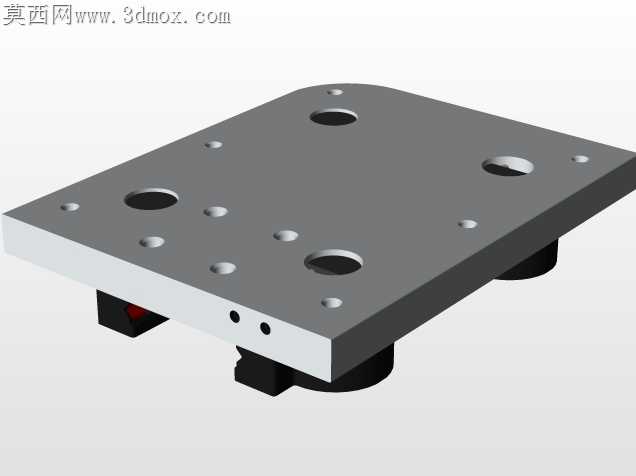

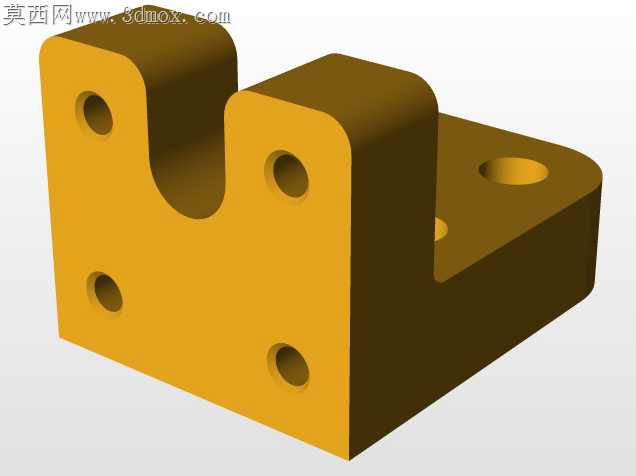

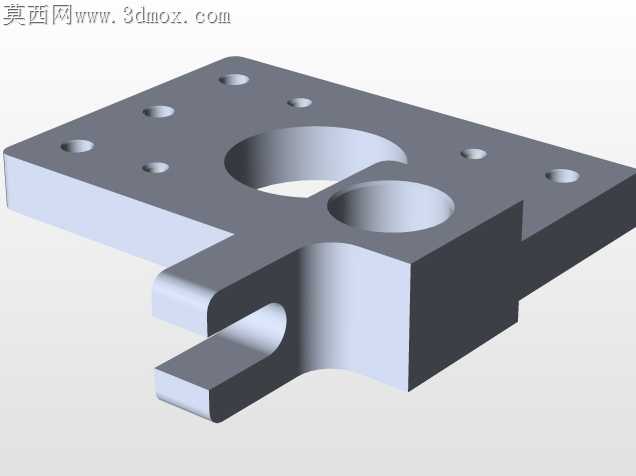

卷绕工况下长周期运转的套筒类零件，最容易出现的失效点集中在端口磨损与内壁同轴度偏差上——带料持续张紧缠绕时，套筒两端会承受周期性的径向挤压力，若端口未做加厚过渡，连续运转数百小时后就会出现端口卷边、内壁拉伤的问题，直接导致带料跑偏、卷绕张力失稳。这款套筒的结构设计恰好对准了这类加工与使用的核心痛点，端口处做了阶梯式加厚处理，加厚段的壁厚比筒身主体高出近三分之一，且加厚段与筒身的衔接处没有采用直角转折，而是做了极小半径的圆弧过渡，既避免了热处理时的应力集中开裂问题，也能在装配时给端盖定位提供精准的贴合面，不会出现装配错位导致的径向跳动。

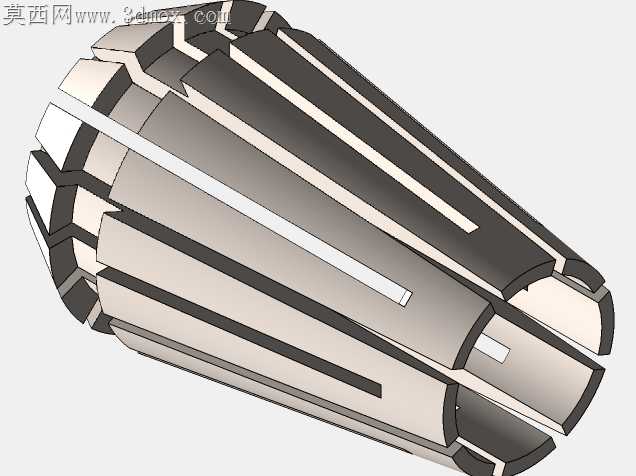

从加工适配的角度看，这类长径比偏大的空心套筒，常规车削加工时很容易出现让刀变形，尤其是内壁精加工阶段，刀杆悬伸过长会导致内壁锥度超差，直接影响后续与芯轴的配合精度。这款套筒的内壁设计为等径直孔，没有多余的卡槽或变径结构，能有效降低深孔加工的难度，加工时可以采用一端卡盘夹持、一端中心架支撑的工艺方案，一次走刀完成内壁的粗精加工，能把内壁的圆柱度误差控制在0.02mm以内，完全满足卷绕作业时的高速回转要求。筒身外壁没有做多余的防滑纹路或异形结构，光滑的外圆表面能减少带料缠绕时的剐蹭损伤，外圆与内壁的同轴度公差可以通过一次装夹完成外圆精车来保证，避免二次装夹带来的定位误差。

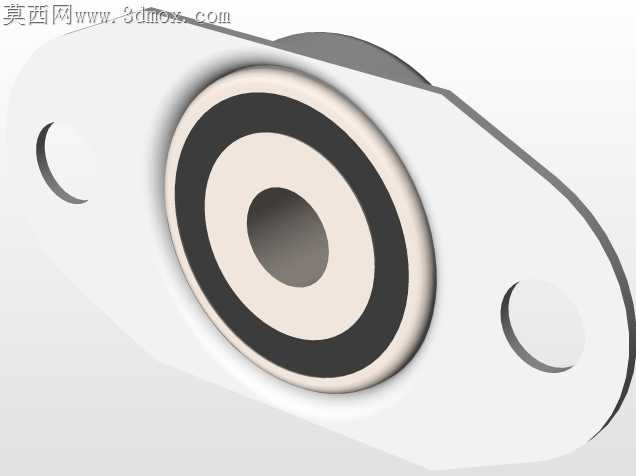

材质搭配上也贴合实际使用需求，端口加厚段采用耐磨性能更优的铜质材料，筒身主体采用强度更高的钢材，两种材质的结合面采用过盈压装的方式连接，压装前对结合面做了粗糙度处理，压装后不会出现高速运转时两段松脱移位的问题。铜质端口的自润滑特性，能减少带料侧边与端口接触时的摩擦阻力，即使在无额外润滑的工况下，也能大幅降低端口的磨损速率，延长零件的更换周期。筒身钢材的刚性足够支撑大卷径带料的重量，不会因为长时间承重出现筒身弯曲变形的问题。

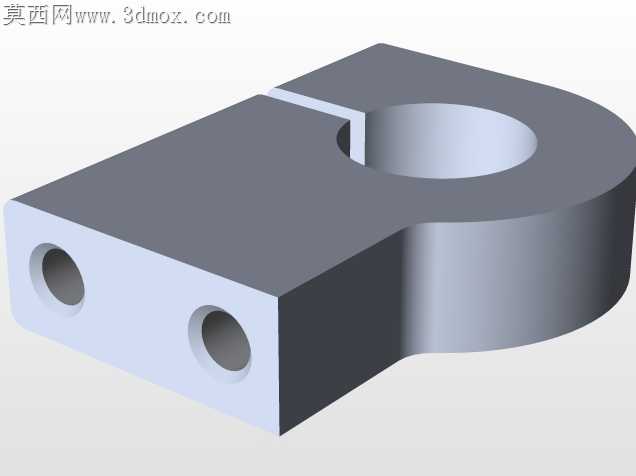

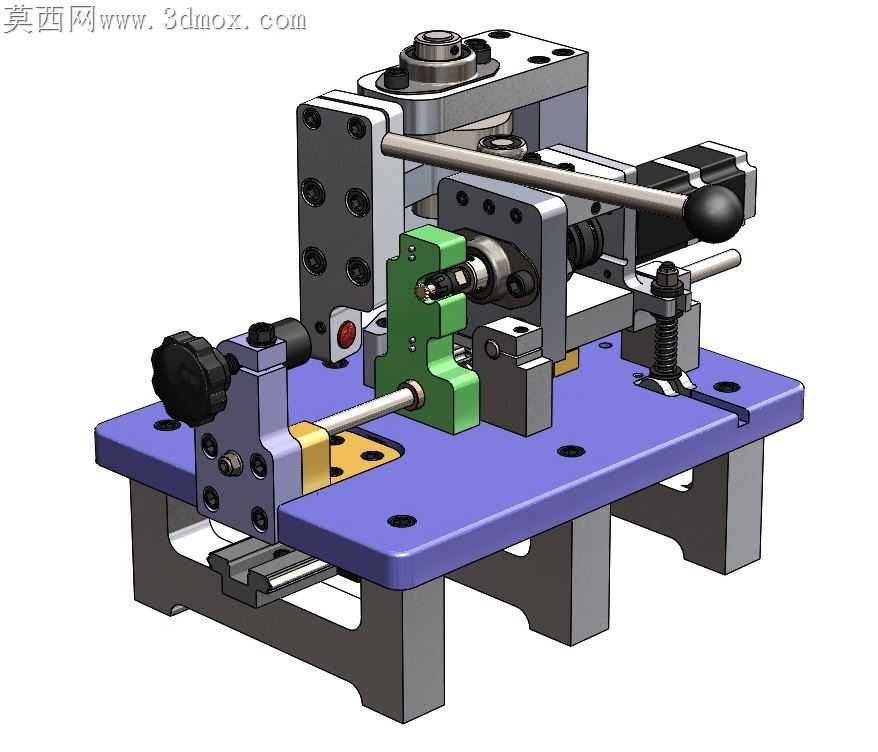

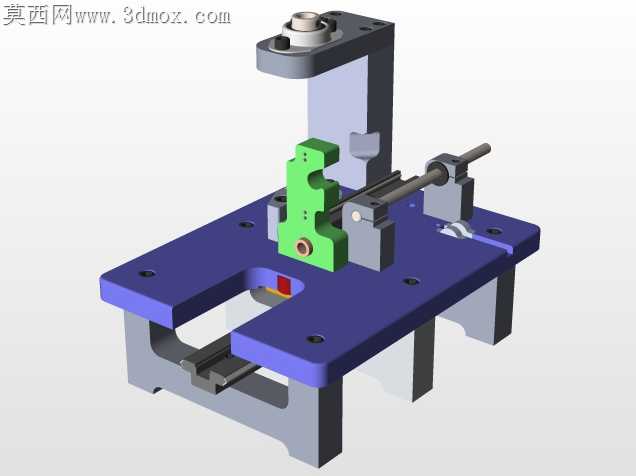

实际装配环节，这类套筒不需要额外做复杂的定位结构，等径的外壁与内壁能直接适配现有卷绕机的芯轴与端盖结构，替换原有磨损套筒时不需要对设备做额外改造，压装到位后靠端盖的轴向压紧力就能完成固定，装配公差控制在H7/g6的间隙配合区间，既不会因为间隙过大出现回转晃动，也不会因为间隙过小导致装拆困难，日常维护更换时不需要专用工装就能完成拆装，能有效减少设备停机维护的时间。
