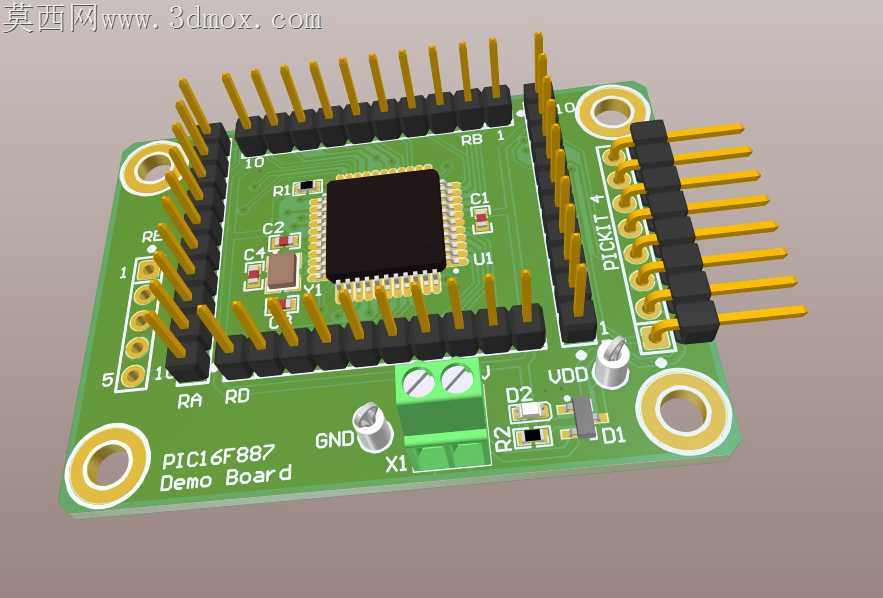

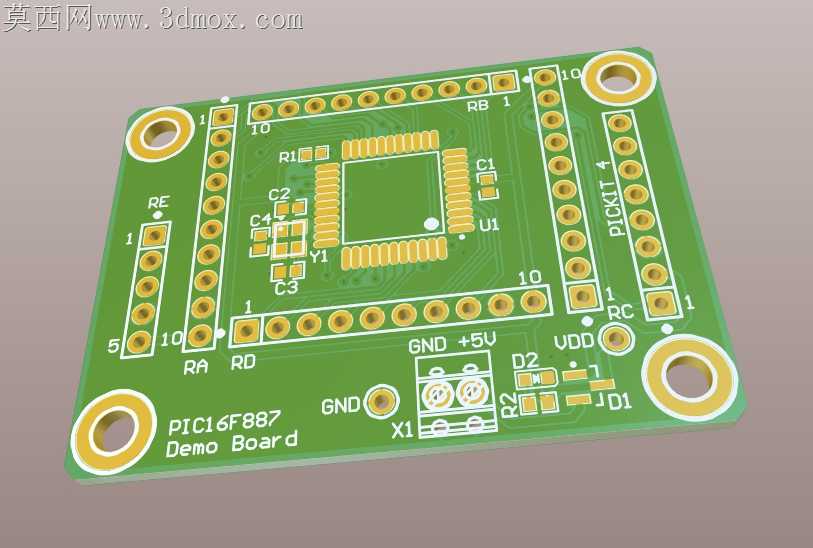

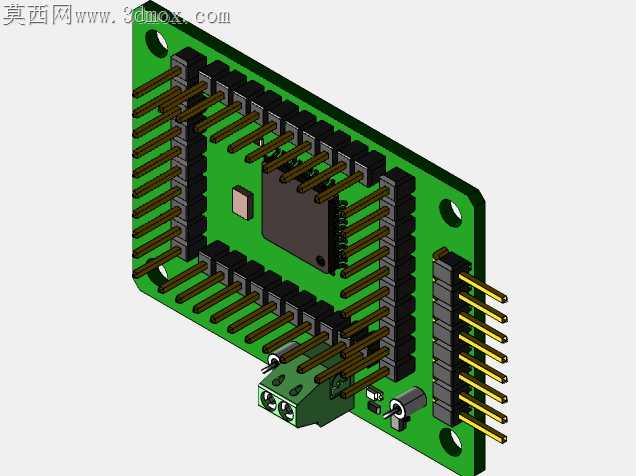

PIC16F887微芯片演示电路板结构设计

手焊过直插排针的工程师都懂，排针焊歪、引脚虚焊、板边定位孔偏位是嵌入式实训板最常见的加工装配隐患，这块PIC16F887演示板在结构设计阶段就把这些现场踩过的坑都做了针对性适配。板角四个定位孔特意做了沉铜环加宽处理，孔位公差控制在0.05mm以内，不管是用铜柱固定到实训台架，还是叠装扩展模块，都不会出现孔位对不上、拧螺丝刮掉周边走线的问题。排针座的焊盘特意做了拉长处理，比常规焊盘长出0.3mm，手工焊接时焊锡能顺着拉长的焊盘形成饱满的浸润角，哪怕是刚接触焊接的实训学生，也不容易出现虚焊、连锡短路的问题，排针座和板边预留了1.2mm的安全距离，插装杜邦线时手指有足够的操作空间，不会被板边硌到，也不会因为插拔力度过大把排针座掰脱焊。板上的时钟晶振、电源接线端子的布局特意避开了排针插拔的受力路径，平时频繁换接线、插下载器的时候，不会误碰到晶振导致引脚脱焊，也不会碰松电源端子造成供电中断。电源接口旁预留的滤波电容焊位，刚好能容下常用的0805封装瓷片电容，焊接时不会和旁边的接线端子产生干涉，电容引脚的走线长度控制在最短范围，能最大程度降低电源纹波对芯片ADC采样的干扰。板上丝印的引脚标识特意做了加粗处理，字号比常规开发板大2号，实训时不用凑到板前眯着眼找引脚定义，站在实训台旁就能清晰看清每个IO口的功能标注，减少接线错误的概率。板边特意做了圆角处理，没有尖锐的直角毛刺，拿取的时候不会划手，批量过回流焊的时候也不会因为板边直角刮蹭传送带造成卡板。主芯片的焊盘做了散热优化处理，中间的散热焊盘和底层地网通过多个过孔连接，芯片长时间跑程序发热时，热量能快速通过过孔散到板层里，不会出现局部过热导致程序跑飞的问题。复位按键的位置特意设在板边容易触碰的位置，同时做了2mm的凸起高度差，不会因为叠放板子误触复位，调试时按动的手感也刚好，不会出现按下去卡滞弹不起来的问题。
