压铸用叉形连接垫片结构设计

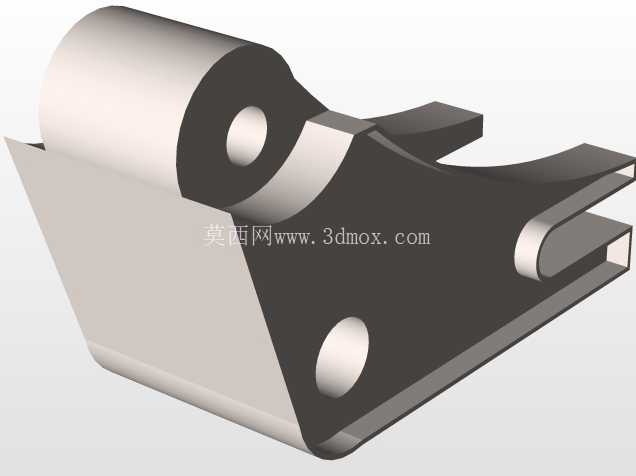

　　从结构设计来看，该零件采用弯折式板体搭配同轴铰接筒的组合结构，上端的卷制圆筒是核心的铰接承载位，内孔与铰接轴采用间隙配合，配合公差通常选H8/f7，既保证铰接摆动的顺畅度，又不会因间隙过大产生冲击载荷；板体部分做了90度弯折成型，弯折处预留了足够的圆角半径，避免冲压弯折时出现应力集中导致的开裂问题，板体上开设的两个光孔分别承担不同的功能，靠近铰接筒的光孔用于安装限位销，限制垫片在铰接轴上的轴向窜动，远离铰接筒的光孔用于将垫片的固定侧锁紧在设备安装基座上，安装时需要保证铰接筒的轴线与铰接轴的同轴度误差不超过0.05mm，否则会出现铰接卡滞、磨损加剧的问题。在压铸生产的工装配套与设备连接环节，这类叉形垫片主要承担铰接部位的间隙补偿、载荷分散以及铰接副的轴向定位作用，常见于压铸机的合模机构连杆组、自动取件机械手的关节连接位、模具侧抽芯机构的传动铰接点，用来抵消铰接轴与安装座之间的装配公差，避免铰接部位在反复开合、往复摆动的工况下出现轴窜、偏磨问题。

　　设计这类零件时，首先要匹配对应铰接轴的直径确定卷制圆筒的内孔尺寸，圆筒的壁厚要根据铰接部位的额定载荷计算，通常这类应用在压铸周边设备上的垫片，铰接部位承受的径向载荷在2000N以内，壁厚选3mm即可满足强度要求，同时卷制圆筒的长度要比安装位的轴向间隙小0.1-0.2mm，避免装配后出现夹滞问题；板体的弯折角度要严格匹配安装基座的贴合面角度，保证固定侧安装后板面与基座完全贴合，不会出现局部悬空导致的受力变形，板体上的安装孔位要根据基座的螺栓孔位置做公差匹配，安装孔的中心距公差控制在±0.1mm，避免装配时出现孔位错位无法穿装螺栓的问题。

　　从安装边界来看，该零件的卷制圆筒外径决定了铰接部位的最小安装空间，装配时要保证圆筒外壁与周边结构件的间隙不小于2mm，避免摆动过程中出现结构干涉；板体弯折后的外轮廓尺寸要匹配安装基座的贴合面尺寸，固定侧的板面不能超出基座的安装面，否则会导致锁紧螺栓受力不均，长期使用后出现螺栓松动的问题。实际应用中，这类叉形垫片通常采用65Mn钢板冲压成型后做淬火处理，硬度控制在HRC40-45，既保证足够的结构强度，又具备一定的韧性，能够承受铰接部位反复的冲击载荷，表面做发黑处理提升防锈能力，适应压铸车间多油污、高湿度的工作环境。

　　不同于普通的平垫片，这类带铰接结构的叉形垫片不需要搭配额外的轴套使用，自身的卷制圆筒直接作为铰接副的滑动接触面，因此内孔的表面粗糙度要控制在Ra1.6以下，降低与铰接轴之间的摩擦系数，减少长期摆动带来的磨损，延长零件的更换周期。在压铸模具的侧抽芯滑块传动结构中，这类垫片还可以用来调整抽芯连杆的安装间隙，通过选配不同厚度的垫片来补偿连杆加工时的长度误差，保证抽芯动作的行程精度，避免出现抽芯不到位导致的铸件卡模问题；在压铸机的合模肘杆机构中，这类垫片安装在肘杆的铰接点处，能够分散肘杆传递的锁模力，避免铰接轴与肘杆安装孔直接接触造成的孔位磨损失圆，当垫片磨损到一定程度时只需要更换垫片即可，不需要更换成本更高的肘杆或者铰接轴，大幅降低设备的维护成本。设计建模过程中，卷制圆筒的成型要注意板材展开长度的计算，弯折部位的中性层偏移系数要根据板材厚度和弯折半径选取，保证冲压成型后圆筒的内孔尺寸符合设计要求，不会出现卷圆后内孔失圆、接缝错位的问题；板体上的安装孔边缘要做0.5mm的倒角处理，既可以去除冲压产生的毛刺，又能在安装螺栓时起到导向作用，提升装配效率。
