压铸用带内凹流道梯形结构镶块

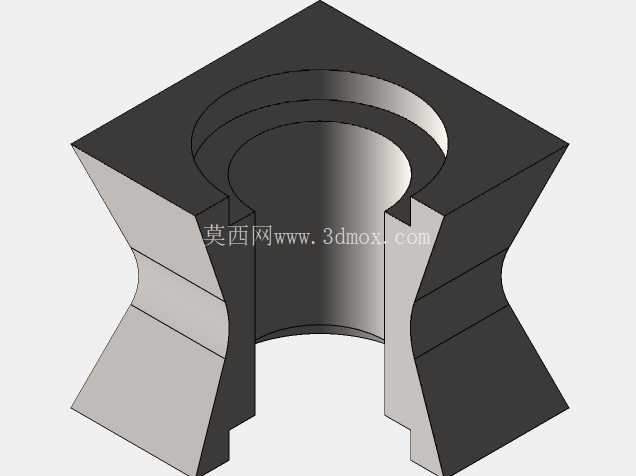

　　在有色金属压铸生产环节，这类梯形结构镶块是模架内部承担局部型腔成型、流道导向的核心嵌装零件，日常多装配在定模或动模的模仁安装槽内，直接接触高温熔融的铝、锌合金液，承担充型过程中的料流导向、局部轮廓成型以及冷却阶段的热量传导作用，属于压铸模具中更换频率较高的易损工装部件。从结构设计逻辑来看，整体采用外方内收的梯形轮廓，上下端面为正方形安装基准面，侧面沿高度方向做对称内凹弧面收窄，这种结构一方面是为了匹配模架上对应的梯形安装槽，依靠斜面的自锁特性减少合模过程中的镶块窜动，无需额外增加过多的侧向锁紧机构就能保证安装定位精度，另一方面内凹的弧面恰好构成压铸充型时的辅助流道截面，能够引导熔融金属液以更平缓的流态进入型腔深处，避免直角转折造成的卷气、紊流问题，减少压铸件内部的气孔、夹渣缺陷。

　　零件中心设置的阶梯式内圆孔是核心的成型工作面，孔壁的曲面弧度经过反复修模验证，对应压铸件上的凸台安装柱结构，孔口位置做了微小的倒角过渡，避免开模顶出时零件边缘被拉毛，同时内孔的深度与外轮廓的高度比例经过严格核算，保证充型时金属液的填充速度与排气节奏匹配，不会出现局部缺料、冷隔的问题。从安装边界来看，上下正方形端面的边长尺寸与模架安装槽的公差配合采用H7/m6的过渡配合，既保证镶块装入后不会在高压射料过程中发生移位，又能在镶块出现磨损、烧蚀时快速拆卸更换，减少停机修模的时间；侧面的内凹弧面与相邻镶块的对应弧面拼合后，会形成完整的S型过渡流道，流道的截面面积沿料流方向逐步收窄，保证金属液在充型末端仍有足够的压射力传递，提升压铸件的致密性。

　　在实际生产应用中，这类镶块多采用H13热作模具钢加工，成型面经过淬火、氮化处理后表面硬度能达到HRC48-52，能够承受反复的高温金属液冲刷以及开合模的机械应力，正常生产工况下的使用寿命能达到3-5万模次，当成型面出现轻微的拉伤、龟裂时，还可以通过打磨、补焊的方式修复后继续使用，进一步降低模具的维护成本。设计过程中需要重点关注几个核心尺寸的匹配：首先是梯形侧面的倾斜角度，角度过小会导致镶块拆卸困难，角度过大则会失去斜面自锁的作用，合模时容易被高压料流挤起错位；其次是中心内孔与端面的垂直度，公差需要控制在0.02mm以内，否则成型出的压铸件安装柱会出现倾斜，导致后续装配时无法与对应零件匹配；另外内凹弧面的表面粗糙度需要达到Ra0.8以下，减少金属液流动时的阻力，同时避免料渣粘附在流道壁上，影响后续压铸件的成型质量。

　　这类镶块通常不会单独使用，而是与周边的型芯、浇口套、顶杆等零件配合组成完整的压铸模型腔系统，在小型压铸件比如电机端盖、五金连接件的生产中应用十分广泛，相比整体式模仁，这种分体式的梯形镶块结构能够大幅降低模仁的加工难度，局部损坏时不需要更换整个模仁，只需要更换对应位置的镶块即可，同时在模具前期试模阶段，也可以通过快速更换不同尺寸内孔的镶块，验证不同结构参数对压铸件成型质量的影响，缩短模具的开发调试周期。
