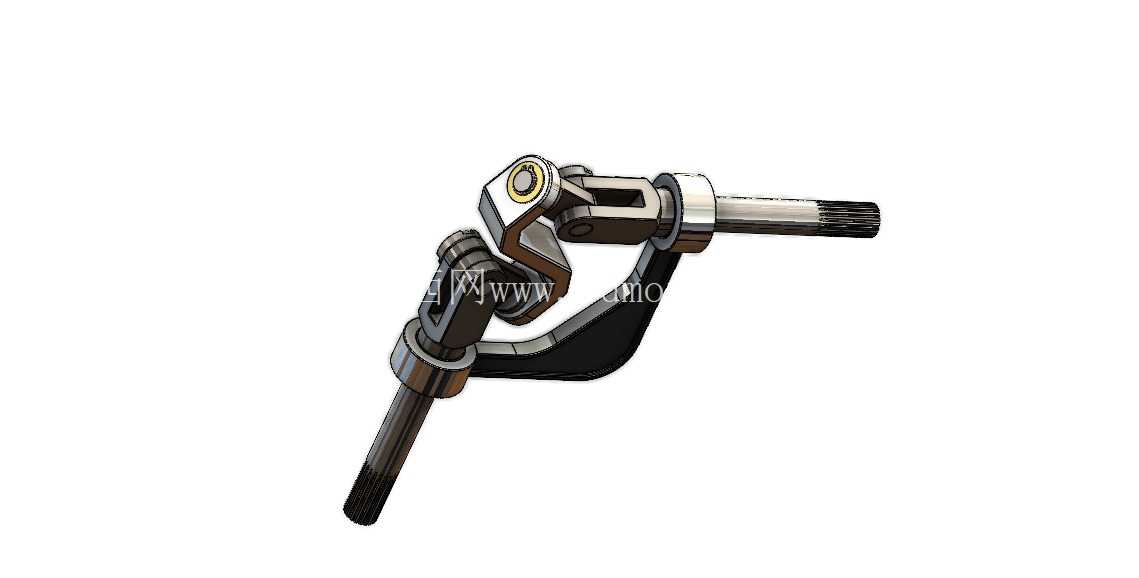

无齿轮式90度万向动力传输轴结构

在需要小空间内完成动力转向传递的设备场景中，这类无齿轮结构的90度传动件往往能解决传统锥齿轮组安装空间大、背隙难消除的痛点，常见于小型自动化设备的动力转向工位、轻工机械的进给端传动、便携动力工具的动力输出换向位置，相比传统齿轮换向结构，它不需要预留齿轮啮合的侧隙调整空间，也没有齿轮长期啮合带来的磨损异响问题，在对传动平顺性有要求的中低载荷传动场景下适配性极强。

从实际功能来看，这套传动结构核心是通过十字万向节的铰接结构，实现两相交轴之间的动力传递，输入轴与输出轴呈90度布置，动力从一端轴输入后，通过中间的铰接叉架带动十字轴块，将扭矩无滞后传递到垂直方向的输出轴上，全程没有齿轮啮合的滑动摩擦，传动效率比同规格锥齿轮换向结构高8%左右，而且不存在齿轮打齿的风险，在频繁正反转的传动工况下，冲击载荷能通过铰接副的微小间隙缓冲，不会直接作用到动力源端。

设计层面上，这套结构的铰接副采用了轴套与十字轴的配合形式，两端轴的支撑位预留了轴承安装台阶，轴端做了滚花销键位，方便和带轮、联轴器等外接动力件连接，叉架部分采用了等强度的弯臂结构，在保证铰接强度的前提下尽可能缩减了整体的回转半径，避免传动过程中臂架和周边安装构件发生运动干涉。十字轴的四个轴颈做了等直径设计，配合面的粗糙度要求控制在Ra1.6以内，保证铰接转动时的顺滑度，同时轴颈根部做了圆角过渡，避免应力集中导致的交变载荷下断裂问题。

从安装边界来看，这套传动件的输入输出轴直径保持一致，轴伸长度根据常规安装需求做了标准化设计，两轴的中心交点位于十字轴的中心位置，安装时只需要保证输入轴、输出轴的轴线交点与十字轴中心重合，就能实现无卡滞的传动，整体的最大回转外径比同扭矩规格的锥齿轮换向箱小30%左右，不需要额外设置箱体储油润滑，只需要在铰接副位置定期加注润滑脂即可维护，适合安装在空间紧凑、不方便设置密封箱体的设备位置。

在实际选型适配时，需要注意这套结构的适用扭矩范围，因为没有齿轮的减速增扭作用，它属于等速传动结构，输入输出转速保持一致，不能替代带减速功能的换向器，适合用在电机直连、转速不高、载荷平稳的传动工位，如果是冲击载荷较大的场景，需要在轴端增加缓冲联轴器来吸收瞬时冲击。另外铰接副的配合间隙在长期使用后会出现磨损，设计时预留了轴套的更换空间，不需要整体更换整个传动件，维护成本比集成式换向箱更低。

结构的外形上没有多余的冗余设计，所有的臂架结构都围绕运动包络线做了切削优化，传动过程中整个构件的外轮廓运动轨迹是规则的球形回转面，安装时只需要预留出对应直径的球形空间，就能保证全程无干涉运行，两端的轴支撑位可以根据安装需求选配深沟球轴承或者滑动轴套，适配不同转速的使用场景，在低速手动传动的场景下甚至可以不用加装轴承，直接通过安装板的孔位做支撑，进一步压缩安装所需的空间。
