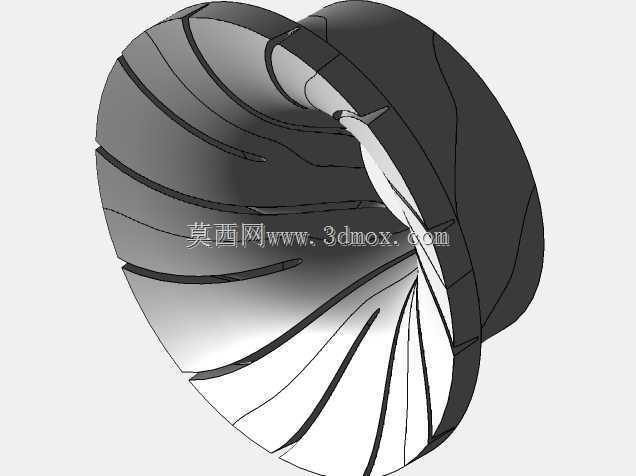

径向压缩设备叶轮结构三维数模

　　在工业流体压缩领域，径向式压缩核心部件的结构合理性直接决定整机的压比、效率与运行稳定性，这类部件广泛应用于中小型空压站、工艺气体增压输送、车用涡轮增压、制冷系统压缩回路等场景，承担着将轴向进入的低压流体通过离心作用转化为高压径向排出流体的核心功能。从结构设计逻辑来看，该部件采用后弯式三元流叶片构型，叶片沿轮毂周向均匀分布，叶片型线从进气侧的轴向平缓过渡到排气侧的径向，曲率变化经过流场优化，能够减少流体在叶道内的分离损失，降低边界层增厚带来的效率衰减。轮毂部分采用锥面过渡构型，从进气端的小直径平滑扩展至排气端的大直径轮盘结构，轮盘边缘设置有与机壳配合的密封止口边界，安装时可与蜗壳的密封环形成微小间隙配合，

　　减少高压流体从排气侧向进气侧的回流泄漏。叶片与轮毂、轮盘采用一体化融合设计，不存在分体连接的装配间隙，既降低了装配累积误差，也提升了部件在高转速下的结构强度，避免高速旋转时连接部位出现应力集中。从安装边界来看，该部件的进气端中心设置有与驱动轴配合的轴孔，轴孔内可设计键槽或过盈配合面，用于传递驱动扭矩，轮盘背部可设置平衡环结构，方便完成动平衡校正时的去重操作，整体轴向尺寸紧凑，径向尺寸适配常规中小型径向压缩机的蜗壳内腔尺寸，安装时无需对原有蜗壳流道做额外修改即可适配。在实际运行过程中，流体从轴向进入叶轮中心区域，随着叶轮的高速旋转，流体在叶片的推动下获得动能，沿叶道向径向外侧流动，在流动过程中压力逐步升高，

　　最终从叶轮外缘排出进入扩压器与蜗壳结构，完成能量转换过程。设计过程中需要重点关注叶片的进口安装角与出口安装角匹配，进口安装角需要适配进气流体的预旋角度，避免进气冲角过大导致的冲击损失，出口安装角则直接决定叶轮的理论压头与流量特性，后弯式叶片的特性曲线更平缓，运行工况范围更宽，适合多数工业固定工况的压缩需求。同时叶片的厚度分布也需要兼顾气动性能与结构强度，进气侧叶片前缘做薄化处理，减少进气阻力，叶片根部与轮毂连接位置做圆角过渡，降低应力集中系数，避免高转速下出现根部疲劳断裂。轮盘的厚度从中心向边缘逐步减薄，既控制了部件整体重量，降低转动惯量，也保证了外缘部位的刚度，避免高速旋转时轮盘出现过大的径向变形，与静止部件发生碰磨。

　　在实际选型适配时，该结构可根据不同的流量需求调整叶片数量与叶道宽度，大流量工况下可适当增加叶道宽度、减少叶片数量降低流道阻塞，小流量高压比工况下可适当增加叶片数量、减小叶道宽度提升流道对流体的控制能力。这类叶轮结构的三维数模可直接用于后续的流场仿真分析、结构强度校核、数控加工编程等环节，建模过程中对叶片型线、过渡圆角、安装配合面的精准还原，能够保证后续仿真与加工环节的精度，避免因模型误差导致的仿真结果失真或加工零件无法装配。
