挖掘机反铲回转连接支架结构设计

在土方作业场景里，反铲装置是中小型挖掘设备完成铲装、回转卸料的核心执行单元，而回转支架作为反铲臂与主机底盘之间的衔接枢纽，直接决定了作业端的动作自由度与载荷传递效率。日常作业中，反铲臂需要完成举升、收斗、回转卸料等连贯动作，所有来自铲斗端的挖掘阻力、偏载冲击都会先传递到这个支架上，再分散到底架的回转支承结构，因此这个部件的结构合理性，直接影响整机作业的稳定性与部件使用寿命。

从功能实现逻辑来看，这个支架需要同时满足两个核心需求：一是为反铲动臂提供可靠的铰接支点，保证动臂可以绕铰接点完成上下摆动，配合斗杆、铲斗油缸实现不同深度、不同幅度的挖掘动作；二是衔接回转机构的输出端，让整个工作装置可以随回转支承完成水平方向的360度回转，实现挖掘位置到卸料位置的快速切换。设计时首先要确定铰接点的位置精度，两个主铰接孔的同轴度公差需要控制在0.1mm以内，避免动臂摆动时出现卡滞、偏磨的问题；同时铰接孔的孔径要匹配标准销轴的尺寸，孔内预留润滑脂通道的安装位置，保证长期作业时销轴与衬套之间有充足的润滑，减少磨损量。

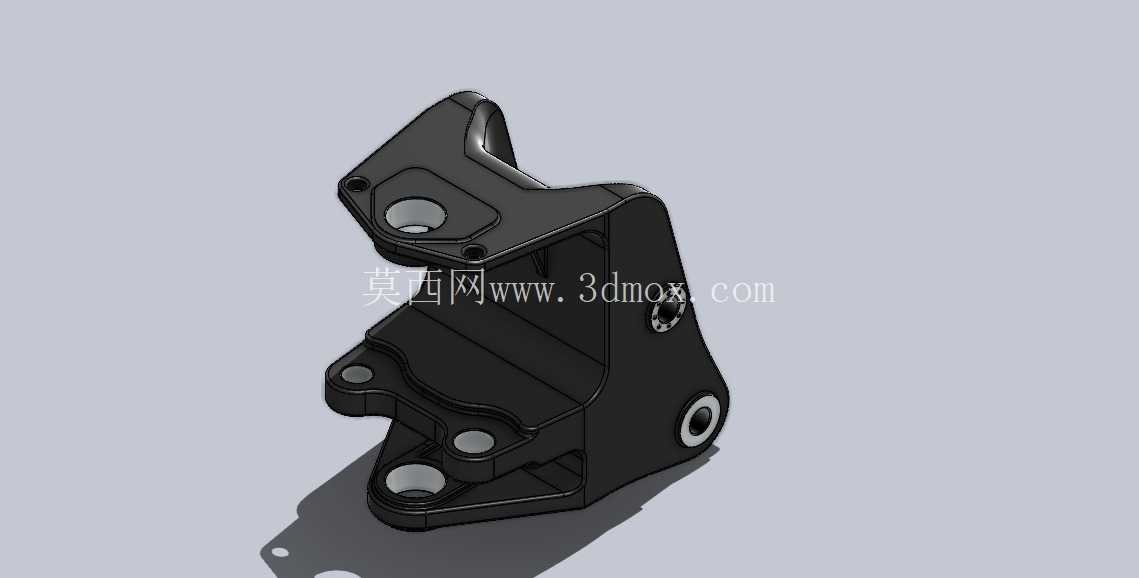

结构设计上，支架主体采用箱型焊接结构，主体板材选用低合金高强度结构钢，在保证整体刚性的前提下控制部件自重，避免工作装置过重导致主机前端载荷过大，影响行走稳定性。支架与回转平台连接的安装面采用整体铣平加工，安装孔位按照回转支承的连接螺栓分布圆尺寸匹配设计，保证连接时结合面贴合度达到85%以上，避免螺栓受剪出现断裂风险。考虑到挖掘作业时经常会遇到石块、硬土带来的冲击载荷，支架的转角位置都设计了圆弧过渡结构，避免应力集中导致焊缝开裂；在铰接孔的受力集中区域，额外增加了加强筋板，筋板的厚度根据载荷仿真结果确定，既不会造成材料浪费，也能保证冲击载荷下的结构强度。

从安装边界来看，支架的整体高度需要匹配主机前平台的安装空间，避免动臂举升到最高位置时与机罩、驾驶室部件发生干涉；支架两侧的铰接耳板间距要与动臂根部的连接宽度适配，预留出衬套、防尘圈的安装空间，同时保证销轴安装后有足够的轴向定位空间。在动作行程校核上，需要模拟动臂从最低挖掘位置到最高卸料位置的全行程摆动，确认支架本体不会与动臂结构、油缸缸筒发生碰撞，同时要预留出液压管路的排布空间，避免作业过程中管路被结构件挤压破损。

实际作业工况中，这个支架不仅要承受垂直方向的挖掘载荷，还要承受回转启停时的惯性载荷，以及偏载挖掘时的扭转力矩，因此在建模过程中需要对典型工况做受力仿真：比如铲斗偏载挖掘硬土、回转紧急制动、动臂快速举升这几个极限工况，分别校核支架的应力分布与变形量，将最大应力控制在材料许用应力的70%以内，最大变形量不超过铰接孔间距的1/1000，保证长期重载作业下不会出现结构变形、铰接孔错位的问题。对于焊接结构的处理，所有焊缝都采用连续角焊缝，焊缝高度根据板材厚度确定，受力较大的主焊缝位置要求做焊后去应力处理，避免焊接残余应力导致部件使用过程中出现变形开裂。

在维护性设计上，支架上预留了润滑脂加注的操作空间，每个铰接点的注油嘴位置都设置在便于日常保养的位置，不需要拆解其他部件就能完成润滑作业；同时铰接孔的衬套采用可更换结构，当衬套磨损到极限间隙时，可以直接更换衬套，不需要整体更换支架，降低后期的维护成本。考虑到户外作业的防腐需求，支架整体做抛丸除锈后喷涂耐磨防腐涂层，涂层厚度不低于80μm，避免长期在潮湿、多尘的作业环境下出现锈蚀，影响结构强度。
