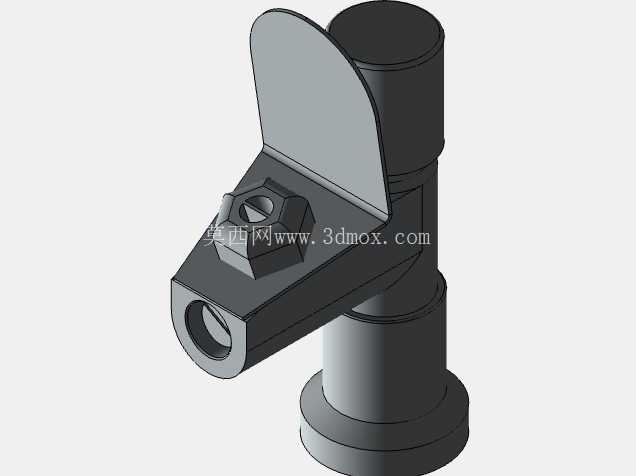

不锈钢饮水机用水冷式出水龙头结构

　　这款水冷式出水龙头主要适配商用、家用直饮饮水机、台式净饮设备以及小型管线机的出水端使用，在日常饮水场景中承担终端出水控制、水流调节的核心作用，相比普通塑料出水阀，不锈钢材质的结构更适配常温水、低温冰水的输送场景，不会因长期接触低温水体出现材质脆化、异味析出的问题，也能耐受日常清洁时的消毒剂擦拭，适配公共饮水区域的高频使用需求。从结构设计逻辑来看，这款龙头采用单柄上掀式控制结构，手柄的旋转行程同时对应水流开关与流量调节，上掀角度越大出水流量越高，水平方向旋转可在部分适配机型中实现冷热水温切换，操作逻辑符合大众日常使用习惯，无需额外学习成本，单手握持即可完成全部操作，适配接水时单手扶杯的使用场景。

　　主体结构采用304不锈钢一体成型的流道设计，内部无多余的拼接缝隙与滞留死角，水体流经的通道全程光滑过渡，不会出现长期使用后积水结垢、杂质残留的问题，出水嘴位置做了内嵌式起泡器安装位，可根据使用需求加装起泡网，让出水水流更柔和，避免接水时水流飞溅打湿台面，也可拆除起泡器适配大流量快速接水的使用场景。安装边界方面，这款龙头采用台面下锁母式固定结构，适配台面开孔直径在22mm-25mm之间的安装场景，允许的台面厚度范围为2mm到25mm，可适配不锈钢饮水机台面、石材台面、木质桌面等多种安装基体，底部进水端采用标准G1/2外螺纹接口，可直接对接常规饮水机内部的PE供水软管、不锈钢编织供水管，无需额外制作转接头，安装时仅需在台面开好对应尺寸的安装孔，将龙头主体从台面上方穿入，下方套上密封橡胶垫与锁紧螺母拧紧即可完成固定，后续接水管路时无需额外调整龙头主体角度，降低现场安装的调试难度。

　　从外形尺寸来看，龙头主体总高度控制在95mm左右，手柄完全抬起后的最大高度为130mm，出水嘴中心距离安装台面的高度为65mm，出水嘴前端距离安装中心的水平伸出长度为50mm，整体尺寸紧凑，不会占用饮水机台面过多的操作空间，接水时可容纳高度在120mm以内的常规水杯、马克杯放置在出水嘴下方，适配日常饮水接水的容器尺寸需求。结构细节上，龙头的阀芯采用陶瓷密封片结构，密封面经过精密研磨，长期频繁开关也不会出现滴漏问题，手柄与阀芯的连接位置采用方轴配合加顶丝固定的结构，长期使用不会出现手柄松动、打滑的问题，主体外表面做了镜面抛光处理，日常使用中沾染的水渍、污渍仅需用软布擦拭即可清理，不会残留水印与擦痕，适配公共区域饮水设备的清洁维护需求。

　　在实际应用中，这款龙头除了适配常规饮水机之外，也可改装用于小型开水器、车载饮水设备、实验室纯水设备的终端出水控制，不锈钢材质的本体可耐受0-90摄氏度的水体温度，既可以输送常温直饮水、低温冰水，也可短时间输送高温开水，适配多场景的供水控制需求，整体结构没有易损的塑料外露部件，在高频使用的公共场景下也能保持较长的使用寿命，减少日常维护更换的频次。设计过程中充分考虑了使用场景的人机交互需求，手柄的操作力矩控制在1N·m左右，老人、儿童也可轻松操作，不会出现扳动费力或者手柄太松容易误碰开启的问题，出水嘴的出水角度做了5度的下倾设计，水流流出后会自然向下落入接水容器中心，不会顺着龙头本体外壁流淌到台面上，避免长期漏水造成台面腐蚀、滋生细菌的问题。
