50W功率LED灯具散热模组结构设计

　　这款50W功率等级的LED照明模组散热结构，核心围绕大功率LED光源的持续工作热管理需求设计，适配商用、工业场景下的固定式LED照明设备搭载需求，可直接对应厂房高位照明、户外投光照明、商用展陈重点照明等场景的灯具内置散热组件使用。从实际工程落地角度看，大功率LED的光衰速率与结温控制直接挂钩，这款结构在设计阶段就把热传导路径做了最短化处理：光源贴合面采用整块平整铣削加工面，平面度控制在0.02mm以内，保证LED铝基板与散热基座之间无空气间隙，减少接触热阻，避免因贴合不良导致的局部热量堆积。

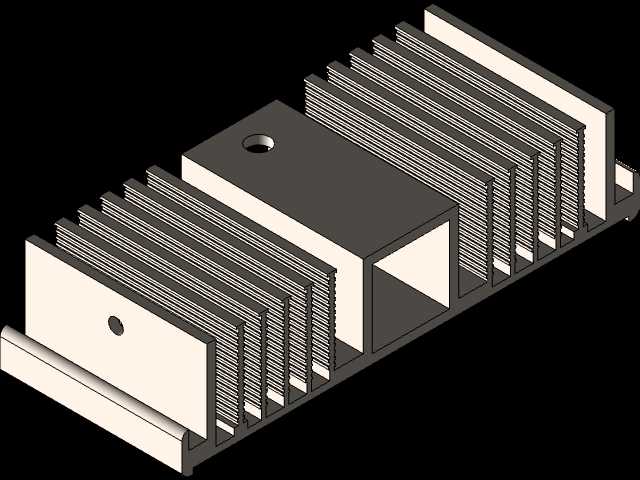

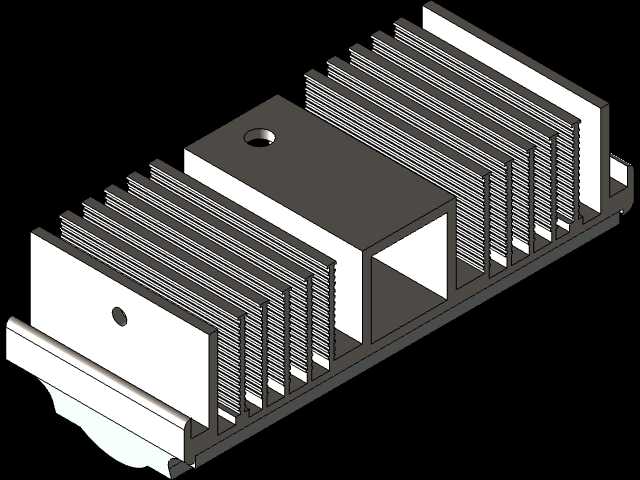

　　散热鳍片采用等间距平行排布结构，鳍片厚度1.2mm，相邻鳍片间距3mm，这个尺寸参数是经过自然对流工况下的热仿真验证确定的：间距过小会阻碍空气在鳍片间的自然流通，形成热滞留区；间距过大则会在有限的外形尺寸内压缩总散热面积，无法满足50W功率下的热负荷耗散需求。整个散热主体采用6063铝合金挤压成型工艺，后续仅做表面阳极氧化处理，在提升表面辐射散热效率的同时，也能满足户外使用场景下的防氧化、抗腐蚀要求，无需额外做喷涂处理，避免涂层增加额外热阻。

　　结构上预留了两处安装定位孔，一处位于散热基座的光源安装侧，用于LED铝基板的螺丝锁附定位，孔位周边做了沉台设计，锁附后螺丝头不会突出基板安装面，保证铝基板与散热面完全贴合；另一处位于散热体顶部的安装固定位，用于将整个灯具模组固定到灯壳或者安装支架上，孔位周边做了局部加厚处理，避免长期使用过程中因震动、自重导致的安装位开裂。模组侧面预留了驱动电源的安装腔体，腔体尺寸刚好适配常规50W恒流驱动电源的外形边界，电源腔与散热鳍片区之间做了隔断设计，既可以利用散热基座的余温避免驱动电源在低温环境下启动异常，又能防止鳍片区的热量直接传导到电源元件上，延长电解电容等温度敏感器件的使用寿命。

　　从安装边界来看，整个模组的外形尺寸控制适配常规50W投光灯、工矿灯的内部安装空间，不需要对现有通用灯壳做额外改模，可直接替换同功率等级的传统压铸散热结构，相比同功率的压铸铝散热件，挤压型材的鳍片更薄，同等散热能力下重量降低约22%，能减少安装支架的承重负荷，也能降低运输过程中的包装成本。出线位置预留了标准的护线套安装槽，可直接卡装常规橡胶护线套，避免电源线被金属锐边割破绝缘层，满足电气安全规范要求。

　　在结构细节处理上，所有鳍片的边缘都做了0.5mm的倒角处理，避免生产组装过程中划伤操作人员，也能减少长期使用过程中鳍片边缘因积灰、凝露形成的电晕隐患。光源安装面的周边预留了密封胶条的安装槽，可适配2mm直径的发泡硅胶条，配合玻璃面罩就能达到IP65的防护等级，满足户外露天使用的防水防尘要求。整个结构没有复杂的异形曲面，所有特征都适配挤压成型+少量机加工的工艺路线，量产过程中不需要开复杂的压铸模具，生产周期更短，小批量定制场景下的成本优势更明显。

　　实际热性能测试验证中，环境温度25℃的自然对流工况下，持续满功率运行2小时后，LED基板位置的最高温度控制在68℃以内，对应LED结温在85℃以下，完全满足主流LED光源厂商给出的长期工作结温要求，能保证光源使用寿命达到30000小时以上的设计目标。结构上没有采用额外的主动散热部件，不存在风扇磨损、积灰失效的问题，后期维护成本几乎为零，适合在高粉尘、高湿度的恶劣工业环境下长期使用。
