通用型圆柱锁具结构三维设计

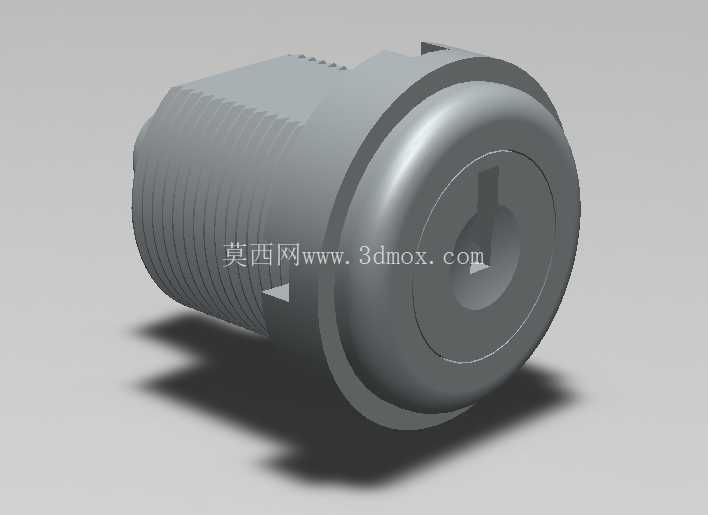

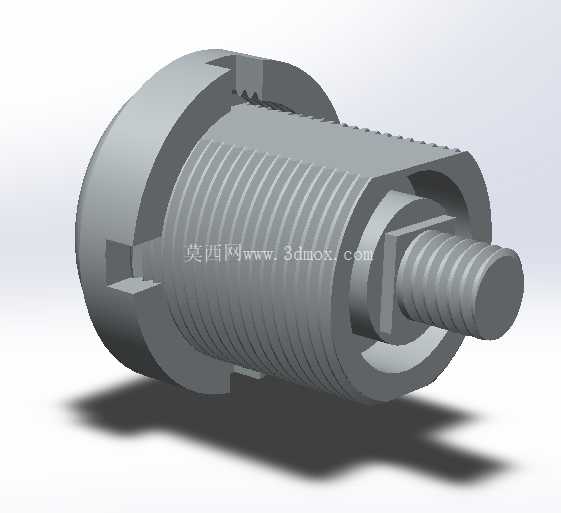

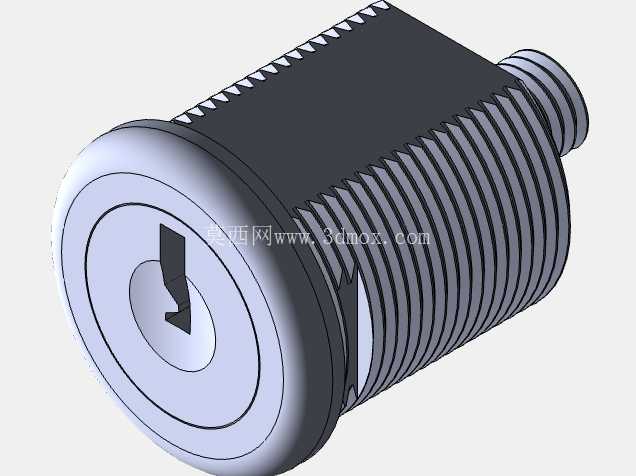

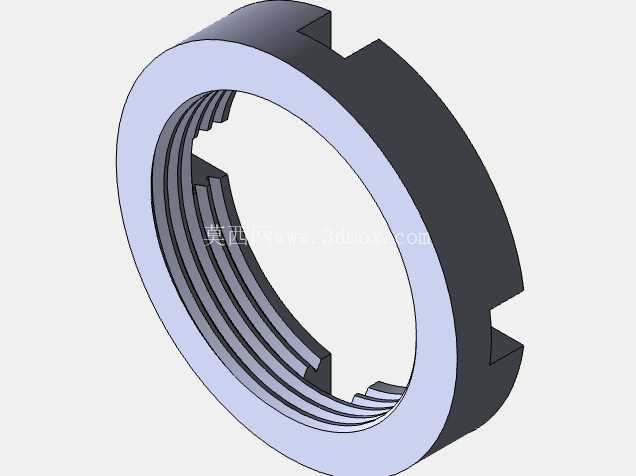

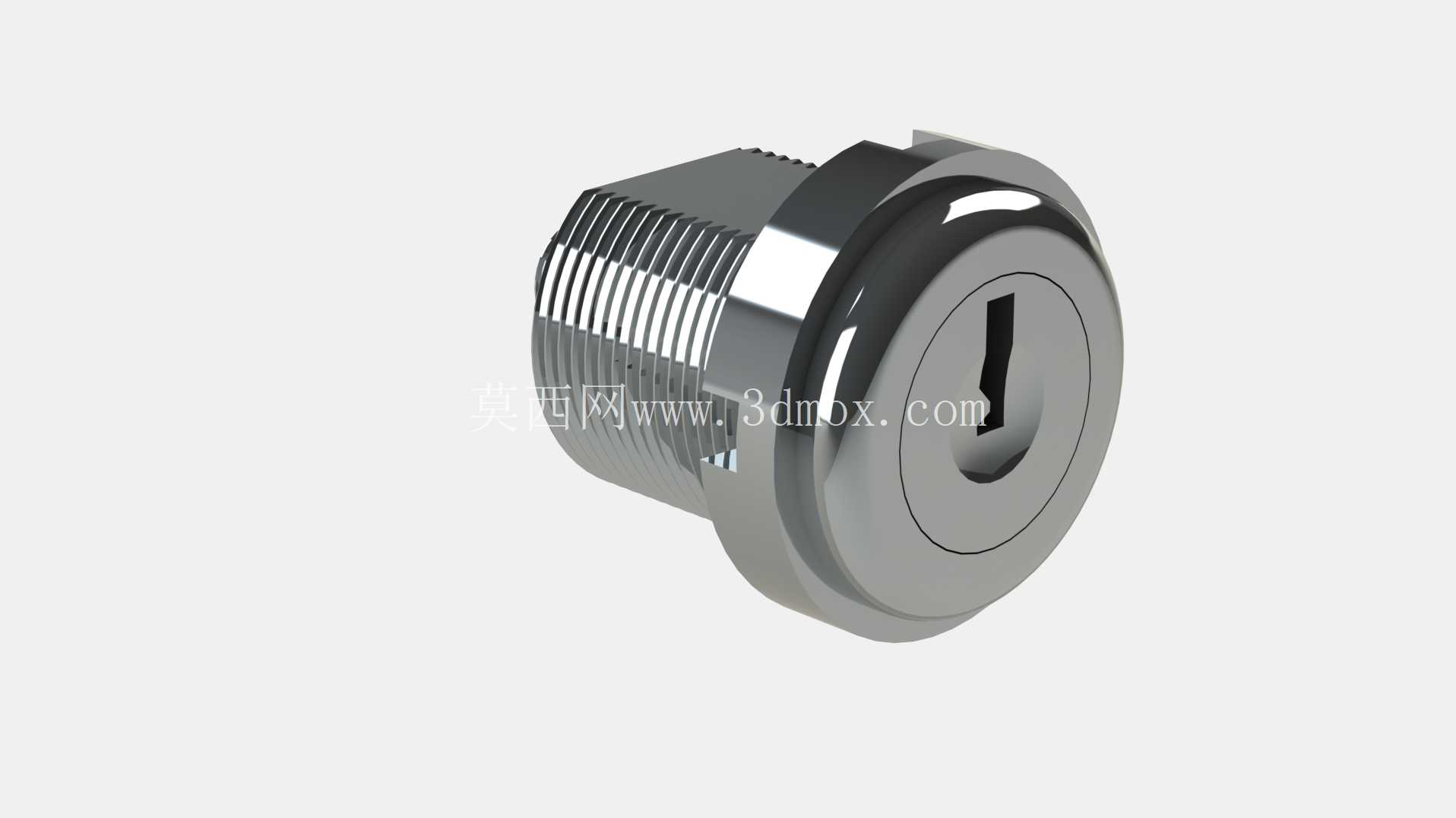

这款锁具的结构设计，最初是针对木质家具柜体的锁闭需求做的适配，日常在文件柜、抽屉、小型储物柜门、更衣柜这类场景里都能见到同结构产品的应用，核心作用是通过钥匙驱动内部锁舌转动，实现门板与柜体框架的锁合与解锁，避免非授权开启，保障柜内存放物品的安全。从结构设计的逻辑来看，整个锁体采用外螺纹圆柱主体加前端法兰挡边的结构形式，这种设计的优势在于安装适配性极强，不需要在门板上做复杂的沉台加工，只需要开出对应直径的圆形安装孔，将锁体从门板外侧穿入后，在门板内侧用配套的锁紧螺母顺着外螺纹拧紧，就能把锁体牢牢固定在门板上，法兰挡边会自然贴合门板外表面，遮盖安装孔的加工毛刺，同时起到限位作用，避免锁体向门板内侧窜动。锁芯部分采用经典的一字弹子锁芯结构，钥匙插入后对齐弹子卡位即可转动，锁芯尾部预留了通用的锁舌安装接口，可以根据实际安装场景的门板厚度、锁闭间隙需求，搭配不同长度、不同弯折角度的锁舌，不需要重新更换整个锁体，就能适配12mm到25mm厚度区间的各类门板，不管是密度板、刨花板这类木质家具板材，还是薄钢板、亚克力板材质的柜体，都能通过调整锁舌位置实现可靠锁闭。设计过程中重点考虑了安装边界的容错性，锁体外螺纹的公称直径做了行业通用的标准尺寸，和市面上多数同规格转舌锁的安装孔完全兼容，替换旧锁的时候不需要重新扩孔或者补孔，直接拆下旧锁就能装入这款锁体，大幅降低了后期维护更换的成本。锁体前端的法兰边做了圆弧过渡处理，没有尖锐的棱角，安装在家具外侧不会剐蹭衣物或者磕碰人体，表面做了亮面镀铬处理，一方面是提升外观质感，和各类办公家具、家用储物柜的风格都能匹配，另一方面镀铬层的防锈耐磨性能优异，在常规室内环境下长期使用也不会出现锈蚀、镀层脱落的问题，日常只需要简单擦拭就能保持外观整洁。锁芯的转动行程做了精准的限位设计，钥匙转动90度即可完成解锁或者锁合动作，转动到位后有清晰的卡位反馈，使用者不需要额外判断转动角度，操作手感清晰，不会出现转动过度导致内部结构损坏的问题。内部的弹子弹簧都做了防锈处理，锁芯转动部位预留了合理的配合间隙，长期使用也不会出现卡滞、钥匙拧不动的情况，哪怕是在南方相对潮湿的室内环境，也能保证顺畅的开锁解锁动作。从安装尺寸的细节来看，锁体圆柱部分的长度预留了足够的调节余量，搭配内侧的锁紧螺母，可以根据门板的实际厚度调整锁体的伸入长度，避免锁体过长顶到柜体内侧的储物空间，也不会因为锁体过短导致螺母无法锁紧。锁舌的安装位置可以在锁芯尾部做360度的角度调整，安装时可以根据柜体框架的锁扣位置，灵活调整锁舌的朝向，不需要刻意对齐门板开孔的角度，大幅降低了现场安装的调试难度。在实际选型应用的时候，只需要确认门板的安装孔直径、门板厚度、锁闭需要的锁舌伸出长度这三个核心参数，就能判断这款锁是否适配，不需要额外做结构修改，对于批量做家具生产、柜体集成的厂商来说，这种标准化的结构设计可以大幅减少安装工时，降低配件的管理成本。整个锁体的结构没有多余的复杂零件，所有部件都采用冲压、车削的常规加工工艺，生产制造成本可控，同时结构可靠性高，日常使用过程中除了钥匙之外没有其他外露的操作部件，不容易被外力破坏，能满足常规民用家具、办公柜体的锁闭安全需求。
