马桶座注塑成型模具结构设计方案

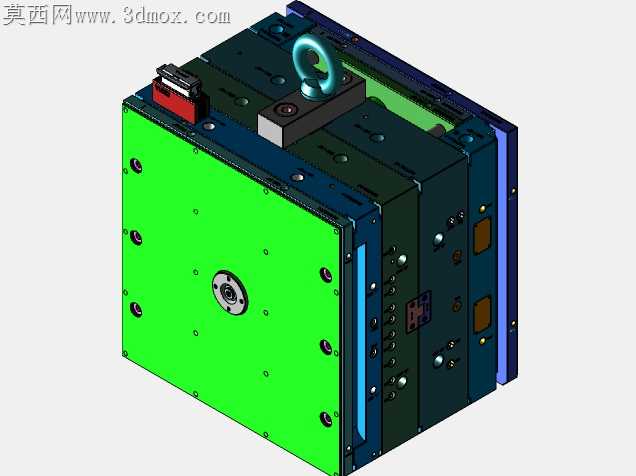

卫浴类注塑件生产中，马桶座这类大尺寸薄壁曲面件最常出现的问题是成型后翘曲变形、分型面飞边难清理，以及顶出受力不均导致的局部顶白，这套模具的结构设计正是围绕这些现场加工痛点做了针对性的适配调整。绿色侧的定模板上均匀排布的固定螺栓孔，特意避开了产品曲面的正投影区域，防止钻孔加工时的应力传导到模腔成型面，导致曲面局部凹陷影响产品外观光洁度。模架侧面排布的多组水嘴接口，没有沿用常规等距排布的方式，而是顺着马桶座产品的壁厚变化轨迹调整间距，壁厚较厚的座圈位置加密了冷却回路的接口，让厚壁区域的冷却速度和薄壁区域保持同步，避免因收缩速率差产生内应力，成型后不需要额外做矫形工序就能直接达到尺寸公差要求。顶部的吊环位置做了局部加厚的镶件处理，整套模架重量接近半吨，起吊时的受力集中点如果直接做在模架本体上，长期起吊翻转容易产生微变形，镶件采用调质钢材单独加工后嵌入模架，磨损后可以单独更换，不需要报废整套模架。侧面的红色行程开关安装位，特意留了0.2mm的调整间隙，合模时如果存在异物或者导柱对位偏差，行程开关能第一时间触发停机，不会硬合模导致模腔压伤，维修成本能降低六成以上。分型面的贴合位置没有做整面贴合，而是在产品轮廓外围做了一圈15mm宽的承压带，其余位置做了0.03mm的避空，既保证合模时的封胶压力足够，不会产生飞边，又能减少合模时的研配工作量，钳工配模时不需要反复打磨整个分型面，只需要精修承压带区域就能达到合模要求。顶出机构的排布没有集中在产品边缘，而是顺着马桶座的加强筋位置均匀分布顶杆，每个顶杆的位置都对应产品内部的筋条交汇处，顶出时受力顺着筋条传导到整个产品面，不会在光滑的外表面留下顶痕，也不会因为局部受力过大导致产品顶穿。导柱导套的位置做了不对称排布，防止装模时上下模装反，每个导柱的长度都比模腔凸起高度长15mm，合模时导柱先进入导套导向，再让模腔贴合，避免对位偏差擦伤成型面。模架上的多组精定位块，配合精度做到了0.01mm，注塑时的射胶压力再大也不会出现模腔错位，产品的分型线位置能做到均匀细密，后续修边工序的工作量能减少一半以上。
