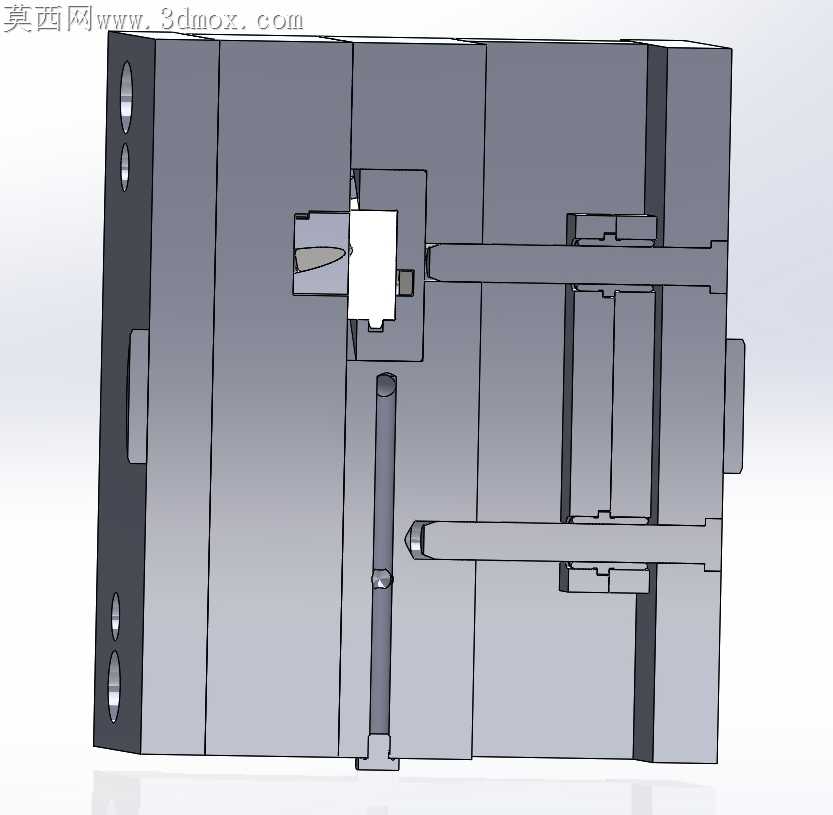

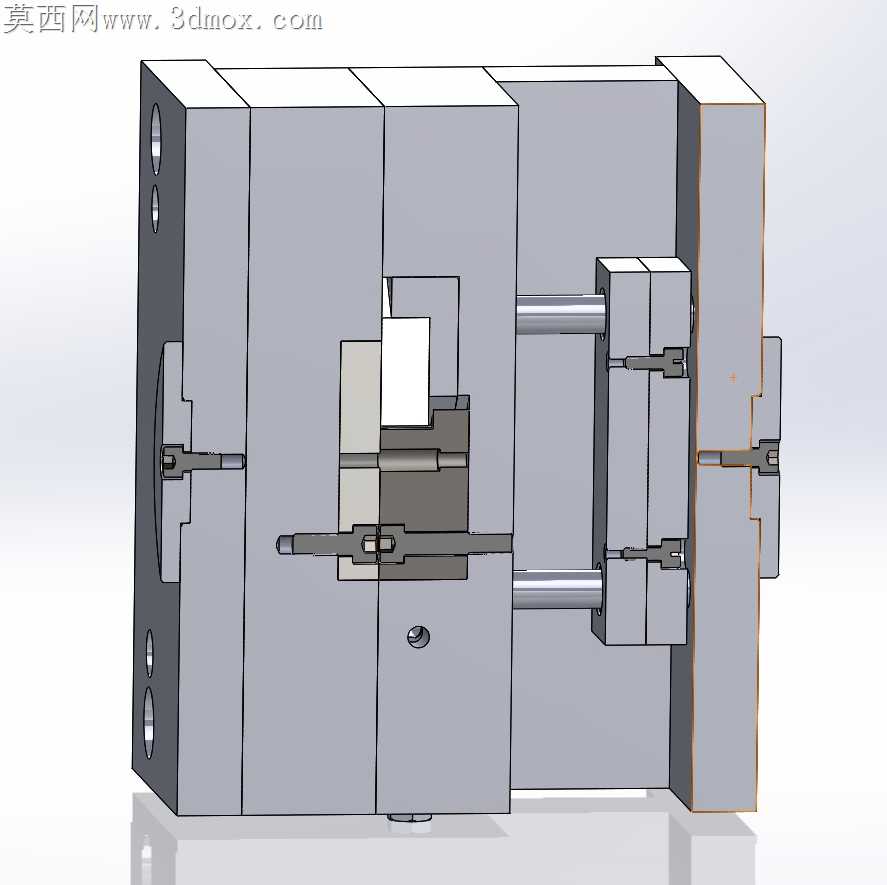

带斜导柱抽芯结构的滑动注塑模具

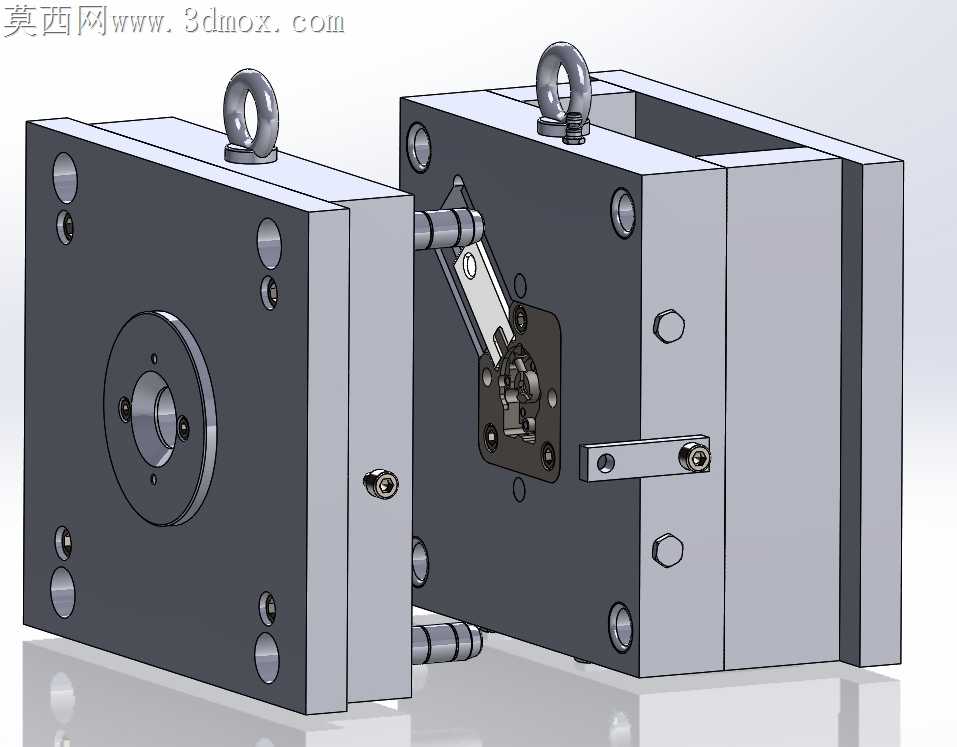

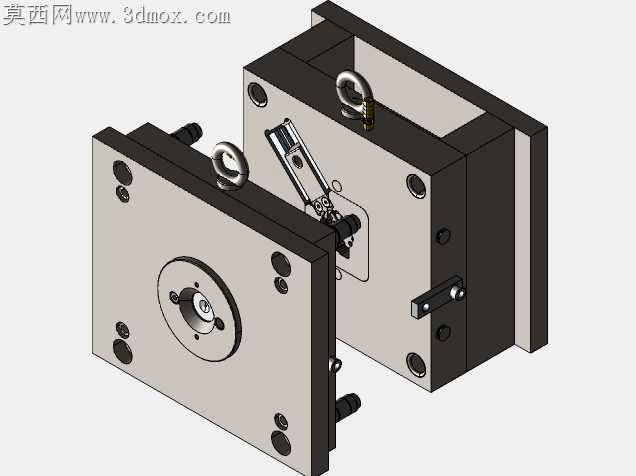

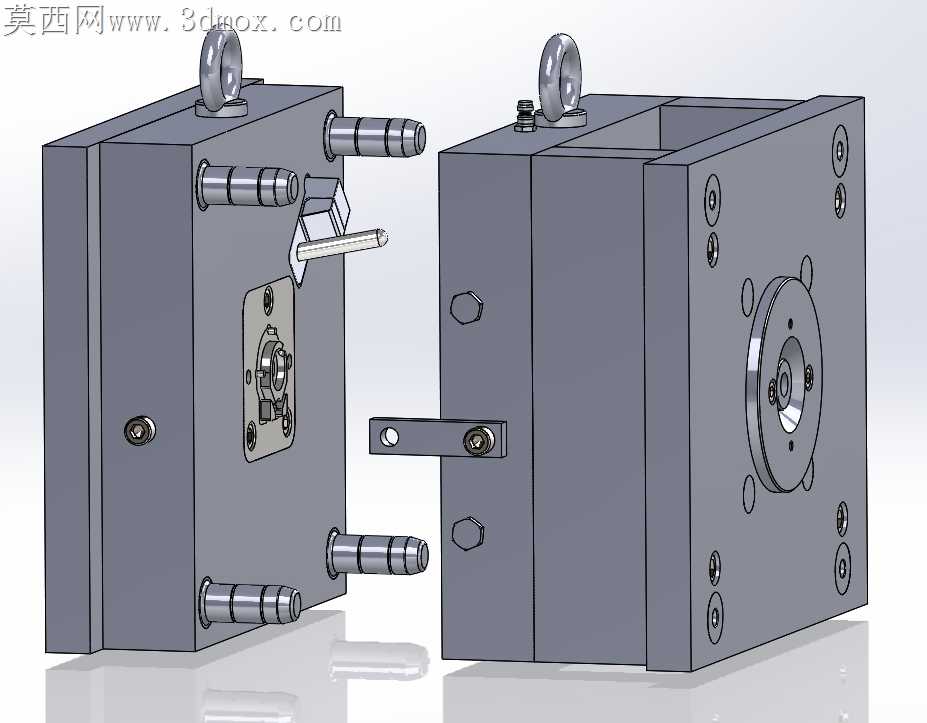

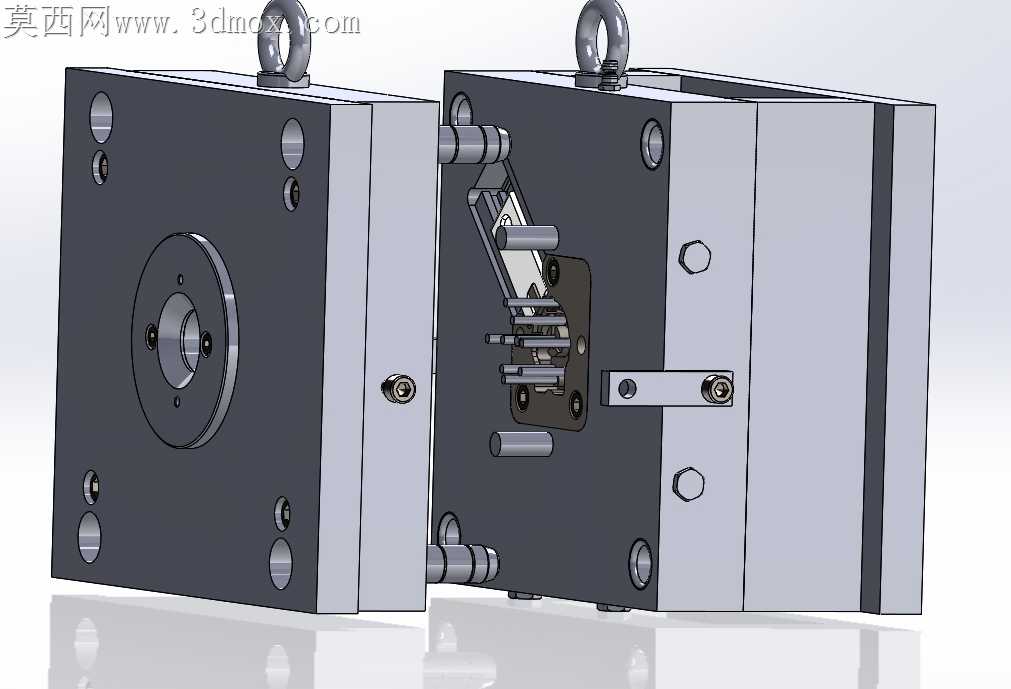

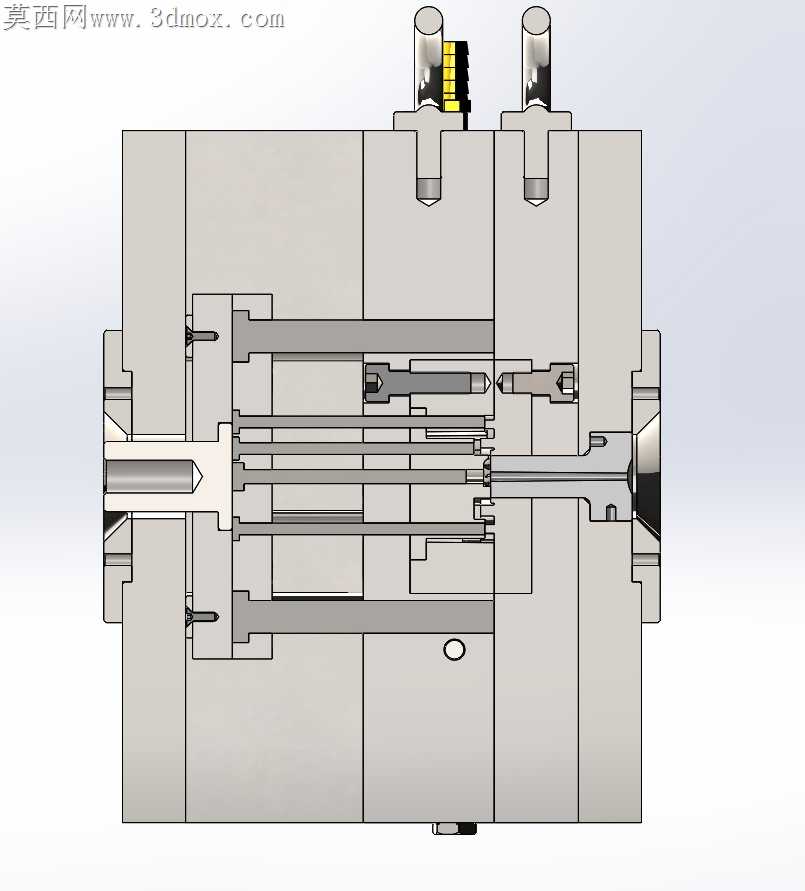

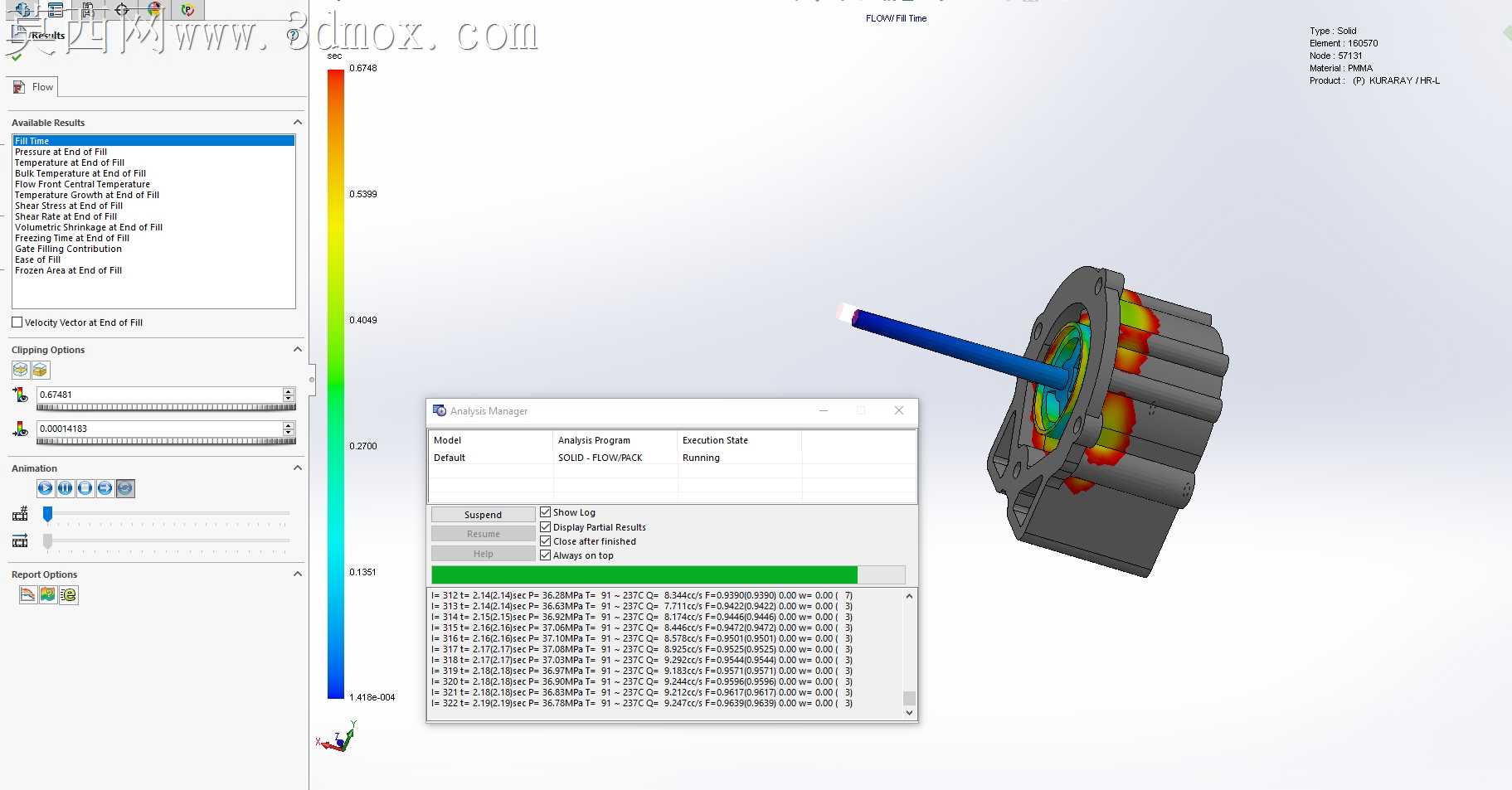

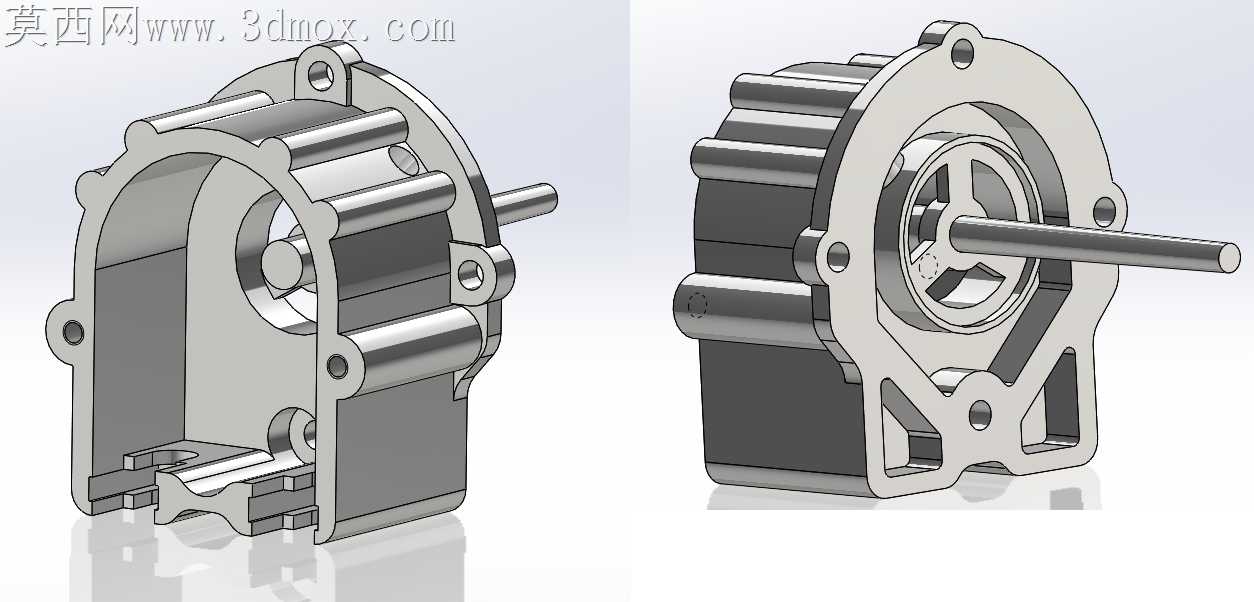

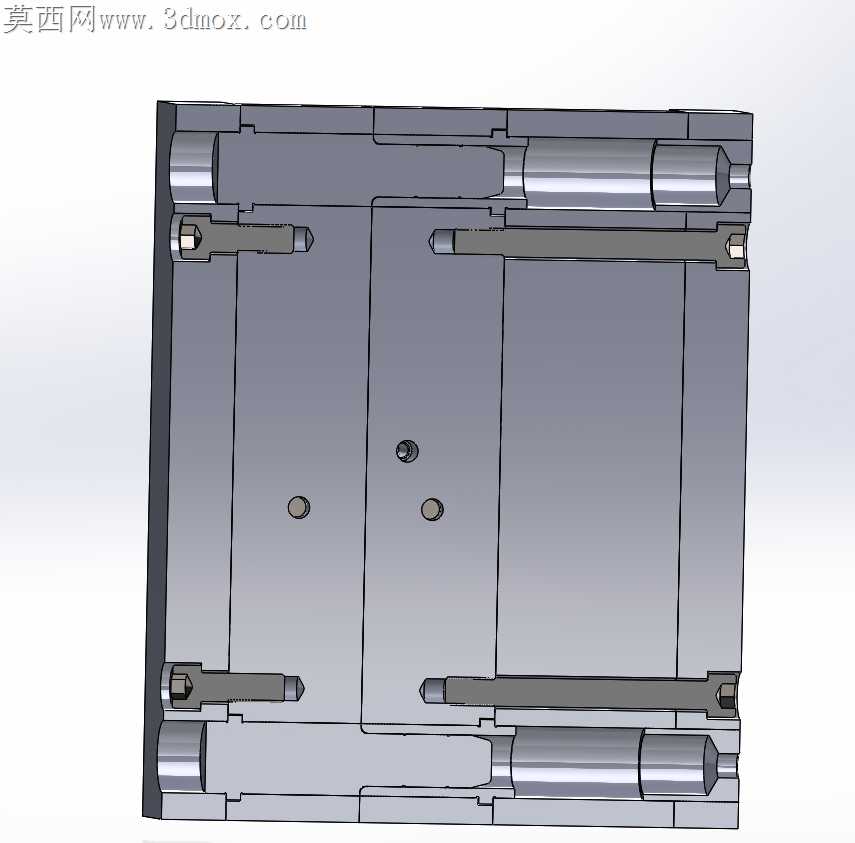

车间里常碰到带侧凹特征的注塑件，普通直开模结构脱模时会直接刮伤塑件侧壁，这套滑动模具的抽芯滑块结构，刚好针对这类侧凹成型痛点做了适配。定模侧的锁紧块在合模状态下完全贴死滑块背面，抵消注塑时型腔内熔体对滑块的侧向推力，避免长期生产中滑块移位导致的塑件飞边、尺寸超差问题，锁紧块的贴合面做了1.5度的斜度，既保证合模时能顺畅导入滑块定位，又不会因为斜度过大造成锁紧力不足。斜导柱与滑块上的导向孔采用H7/f6的间隙配合，导柱表面做了氮化处理提升耐磨度，开模时斜导柱带动滑块沿T型导轨平稳滑移，滑移行程刚好覆盖塑件侧凹深度2毫米，不会因为行程过长造成滑块脱出导轨，也不会因为行程不足导致脱模时刮伤塑件。动定模的分型面周边做了一圈0.02毫米的溢料槽，注塑时少量溢出的熔体会留在槽内，不会跑到模架外侧污染导轨，日常维护时只需要定期清理溢料槽即可，不用频繁拆解滑块导轨做清洁。模架上的吊环孔位置经过重心校核，整套模具吊装时能保持水平状态，不会出现单侧倾斜导致的导柱磕碰问题，定模侧的浇口套与注塑机喷嘴贴合面做了球面凹坑，能保证喷嘴与浇口套对中准确，避免注塑时漏料。滑块上的成型镶块采用快拆式固定结构，更换不同规格的侧凹成型件时，只需要拧下镶块的固定螺丝即可，不用把整个滑块从模架上拆下来，大幅缩短换模调试的时间。动模侧的复位杆与定模贴合面做了淬火处理，合模时复位杆先接触定模板，带动顶出机构提前复位，避免顶杆与滑块发生干涉撞模，复位杆上还加装了弹簧，即使出现复位杆卡滞的情况，弹簧也能提供辅助复位力，降低生产中的撞模风险。导柱导套采用带油槽的自润滑结构，连续生产时不用频繁加注润滑油，减少油污对塑件表面的污染，模架的所有边角都做了C2倒角，装配时不会划伤操作人员的手部，也不会因为锐角磕碰造成零件边缘崩缺。
