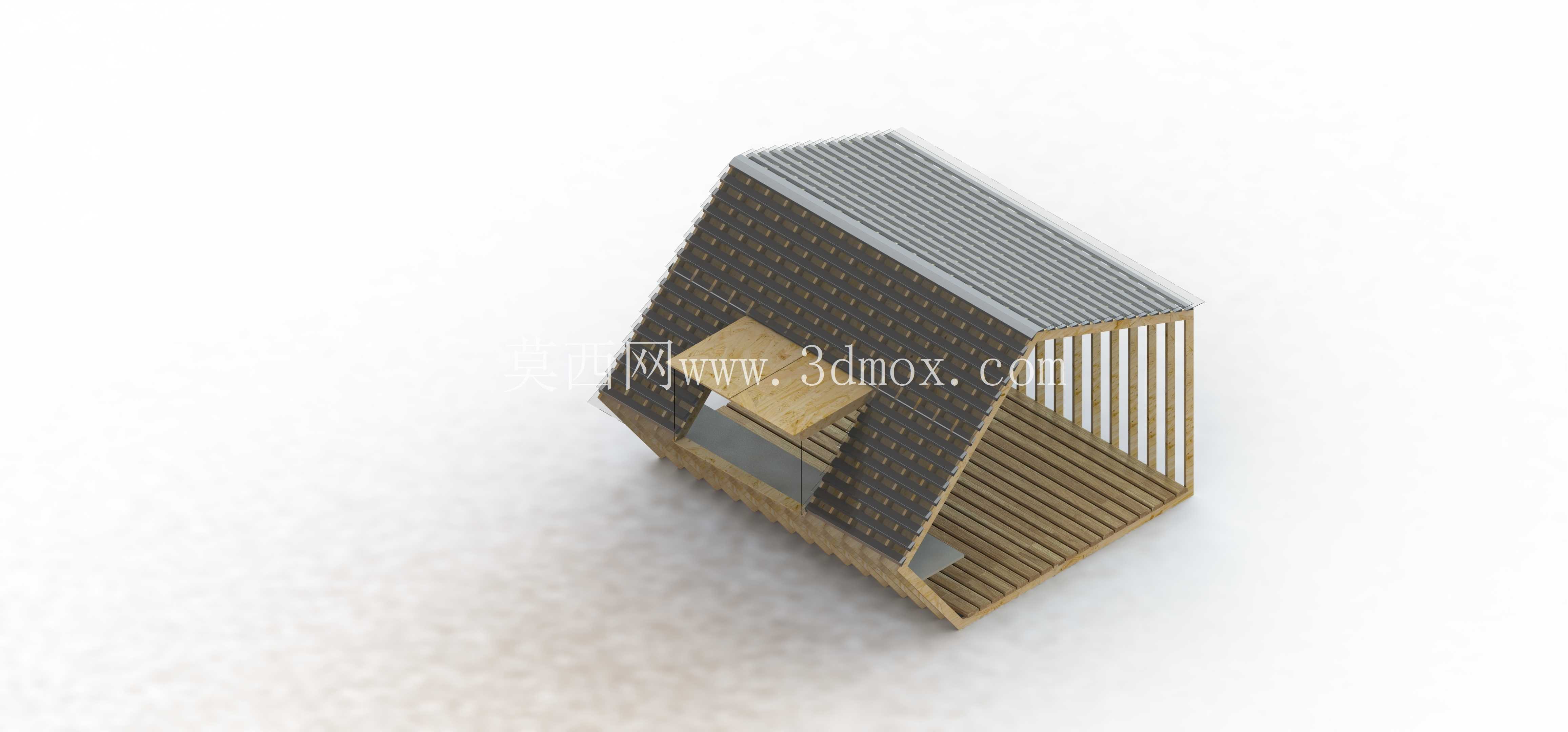

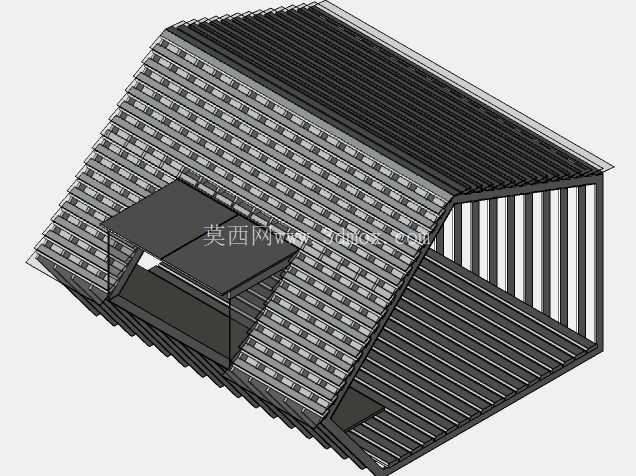

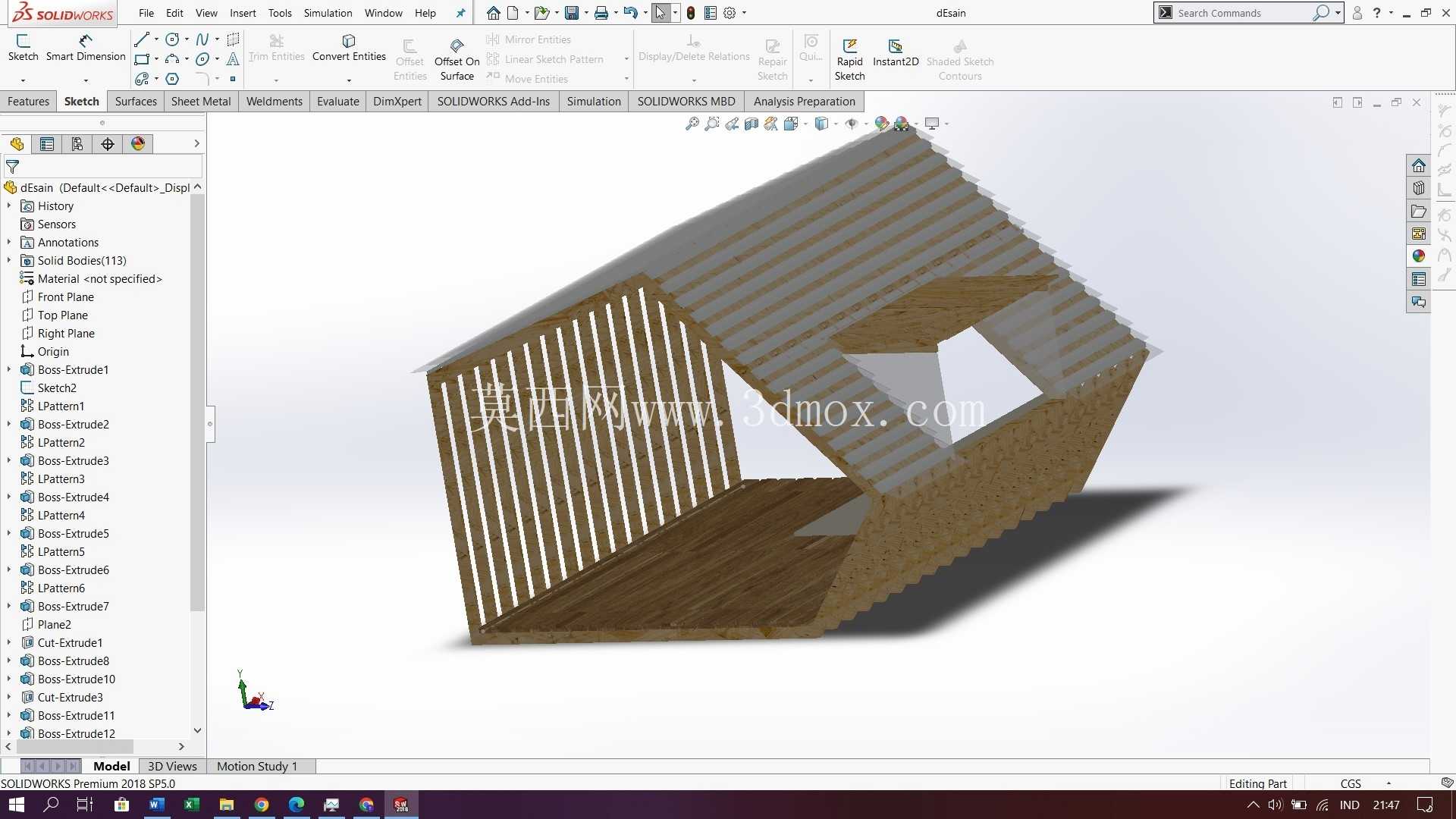

户外休闲斜顶开放式凉亭结构设计

这款斜顶开放式凉亭的结构设计，核心面向城市公共绿地、社区休闲区、商业外摆空间以及私家庭院的户外休憩场景，区别于传统全封闭或对称坡顶的凉亭形制，采用单坡斜向屋面的非对称布局，在实际落地应用中能够更好适配不同朝向的遮阳挡雨需求——当屋面倾斜方向对应夏季主导日照方位时，可在正午至下午的强日照时段为下方休憩区域提供完整的阴影覆盖，同时斜向屋面的排水坡度经过结构校核，能够快速排走降雨，避免屋面积水渗漏的问题。

从功能特性来看，整个凉亭采用开放式围合设计，仅在单侧设置竖向格栅式围护结构，其余三面完全开敞，既能够在主导风向上起到一定的导风、减弱直吹风力的作用，又不会阻碍空气流通，在夏季使用时能够保证休憩区域的通风散热效果，避免传统封闭凉亭内部闷热的问题。屋面采用仿瓦楞的肌理结构，既保留了传统景观建筑的视觉质感，又通过模块化的拼接设计降低了现场安装的难度，每一块屋面单元都设置了对应的卡扣连接位，安装时无需额外焊接作业，仅通过标准紧固件即可完成拼装，能够大幅缩短现场施工周期。

设计过程中优先考虑了结构的受力合理性，整个凉亭的承重框架采用矩形截面的型材搭建，底部框架设置了整体式的地梁结构，所有竖向承重立柱都与地梁做刚性连接，能够将屋面传递的竖向荷载均匀分散到各个安装基础点位，无需做大面积的混凝土地基，仅需要在每个立柱对应位置做独立的混凝土墩基础即可满足承重要求，适配不同的场地铺装条件，无论是硬质铺装的广场还是绿化区域的软土地面，都可以通过调整基础墩的埋深来保证整体结构的稳定性。斜屋面的主承重梁采用变截面设计，在与立柱连接的根部位置截面尺寸最大，向屋面悬挑末端逐步收窄，既能够满足根部的抗弯受力需求，又能够减轻屋面悬挑端的自重，降低整体结构的荷载冗余。

从安装边界尺寸来看，这款凉亭的整体占地为正方形布局，单边净尺寸控制在2.4米，能够同时容纳4-6人在内部休憩，摆放小型户外桌椅后仍留有足够的通行空间，整体最高点高度为2.8米，最低点的檐口高度为2.2米，既能够保证成年人在内部活动时不会出现碰头的问题，又不会因为整体高度过高而在开阔场地中显得突兀，能够很好融入周边的景观环境。竖向格栅的间距设置为8厘米，既能够起到一定的视线遮挡作用，保证休憩区域的半私密性，又不会完全阻隔视线，避免格栅过密带来的封闭压抑感，同时这个间距也能够防止儿童攀爬时出现头部卡入的安全隐患，符合公共休闲设施的安全设计规范。

在细节设计上，凉亭内部设置了一体化的长条坐凳，坐凳的支撑结构与整体框架做刚性连接，无需额外安装固定，坐凳表面采用防滑的平面设计，高度设置为45厘米，符合人体工程学的坐姿高度要求，长时间坐靠也不会产生疲劳感。屋面的边缘设置了一体化的排水檐沟，能够将屋面汇集的雨水引导至设置了排水管的立柱位置排出，避免雨水从屋面边缘直接滴落打湿休憩区域的地面，减少雨天使用时的地面积水问题。整个结构的所有连接点位都做了圆角过渡处理，没有尖锐的外露棱角，避免人员活动时发生磕碰受伤的情况，所有外露的紧固件都采用沉头设计，安装完成后与型材表面齐平，不会出现凸起的钩挂风险，适配公共区域高频次的使用场景，降低日常维护的成本。
