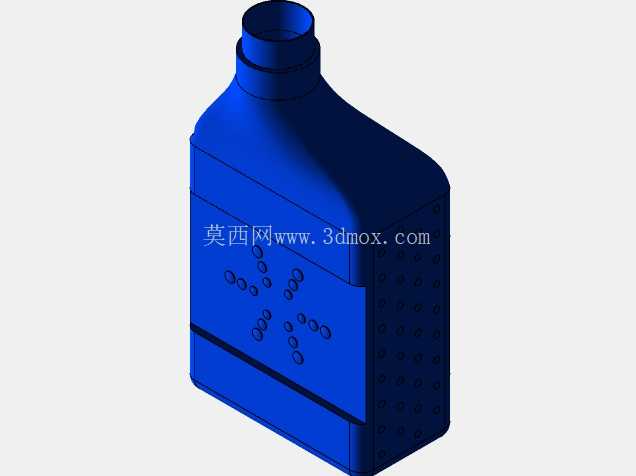

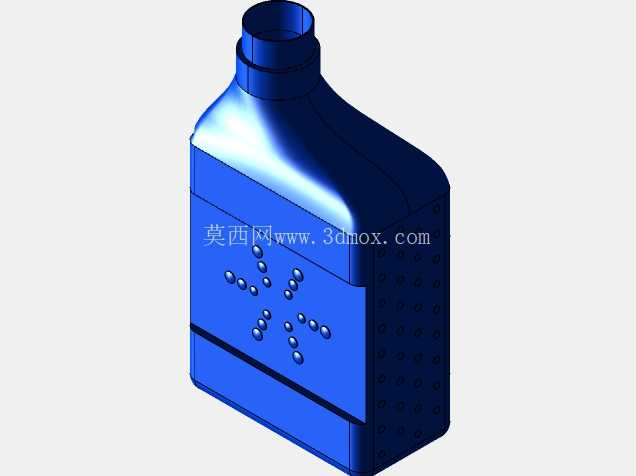

方形带防滑纹理塑料储液壶结构设计

　　从功能特性来看，壶身侧面的点状防滑纹理不是装饰性设计，实际是考虑到使用者加注液体时需要手持壶身操作，带纹理的表面在沾有少量液体、佩戴劳保手套的工况下，静摩擦系数比光面壳体提升40%以上，能有效避免滑脱摔落的风险；顶部的缩颈螺纹接口采用标准通用口径，适配市面上绝大多数常规壶盖、引流嘴配件，不需要单独开模做定制密封件，后期替换配件的采购成本更低，接口位置做了1.5mm的加厚翻边，拧合壶盖时的受力不会直接传递到壶身主体薄壁上，长期反复开合也不会出现接口根部开裂的问题。这款方形储液壶的结构设计，首先要匹配小容量流体存储的实际使用场景，常见于小型园林灌溉设备配套储液、家用清洁器械盛装清洗溶剂、小型动力设备的备用储油单元这类安装空间局促的工况，区别于常规圆形储液容器，方形主体的核心优势是空间利用率更高，在设备预留的矩形安装仓内可以做到无冗余间隙排布，不会像圆壶那样在边角位置留下无效空置区域，同等投影面积下储液容积能提升18%左右。

　　设计过程中首先要划定安装边界，整体外轮廓的长宽高比例控制在1.2:1:1.1的区间，底部做了0.8mm的内凹底脚，放置在平面上时不会因为底部注塑收缩产生的翘边出现放置不稳的情况，四个竖直棱边全部做了R3的圆角过渡，一方面是注塑生产时避免尖角位置出现应力集中导致的填充不足、冷却开裂问题，另一方面在设备仓内安装时，圆角棱边不会刮擦相邻的线束、管路保护层，减少装配过程中的零件损伤风险。

　　壁厚设计上采用渐变壁厚方案，主体侧壁厚度2mm，从肩部往上到接口位置逐步加厚到2.5mm，既保证整体结构强度满足1.2米跌落无开裂的测试要求，也不会因为壁厚过大导致注塑周期过长、生产效率降低，壶身内部的转角位置全部做R2以上的内圆角，避免液体残留在内角位置无法完全倒出，对于盛装易结晶、有残留的液体时，清洁难度也会更低。还要考虑实际使用时的通气需求，壶盖配合位置预留了0.1mm的通气间隙，当壶内液体流出时，外部空气可以顺畅进入壶内，不会因为内部负压导致液体断流、流淌不畅的问题，肩部的平缓过渡曲面是经过流道模拟验证的，当壶身倾斜倾倒液体时，液流会顺着壶嘴方向稳定流出，不会出现沿壶身外壁淌流的情况，避免液体沾到壶身外侧污染操作环境。

　　从安装适配性来说，方形的外壁可以直接配套简易的卡扣式安装支架，不需要额外做抱紧式的环形固定结构，支架只需要卡住壶身两个相对的侧面即可完成固定，安装和拆卸的效率比圆形壶提升不少，对于需要频繁加注、取下补液的使用场景来说，这种结构的操作便利性优势非常明显。另外壳体表面的纹理深度控制在0.2mm，不会因为纹理过深导致积灰难以清洁，也不会因为纹理过浅起不到防滑效果，纹理区域覆盖了壶身中部手持操作的主要受力区间，上下靠近肩部和底部的位置保留光面，方便和安装支架的定位面贴合，保证安装位置的精度，不会因为表面纹理导致装配间隙不均匀、固定不牢的问题。
