模块化淋浴区整体结构三维设计方案

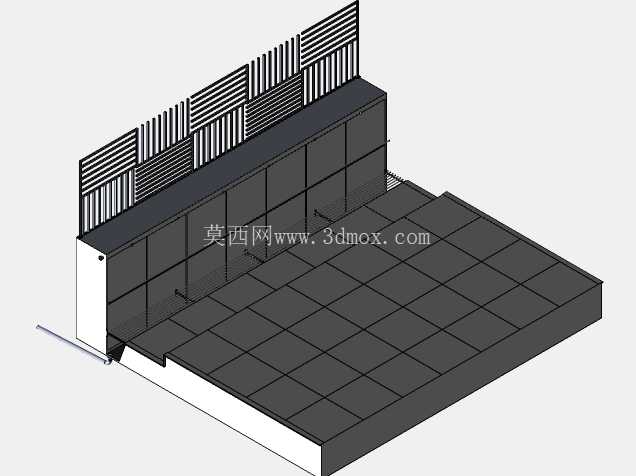

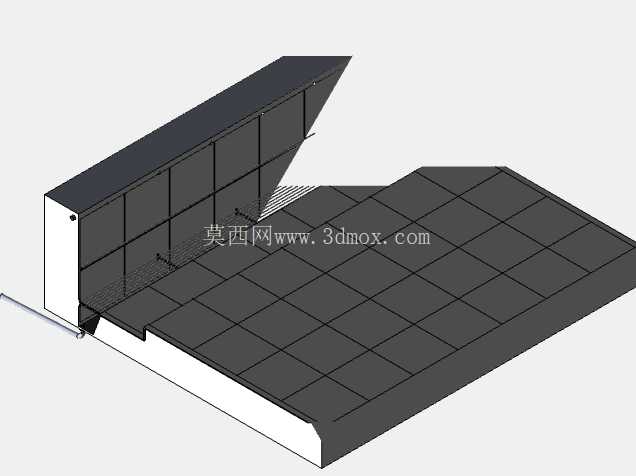

这套淋浴场所的三维结构设计，核心围绕商用公共卫浴场景的落地需求展开，区别于家用独立卫浴的零散布局，整体采用一体化基座搭配侧墙隔断的组合形式，首先从安装边界来看，基座采用整板防滑铺装结构，边缘预留了给排水管路的接驳位，安装时无需对现场地面做大规模开槽改造，基座的厚度控制在常规同层排水的施工允许范围内，侧边的挡水翻边与地面铺装层的衔接公差控制在2mm以内，能有效避免使用过程中积水外溢的问题。

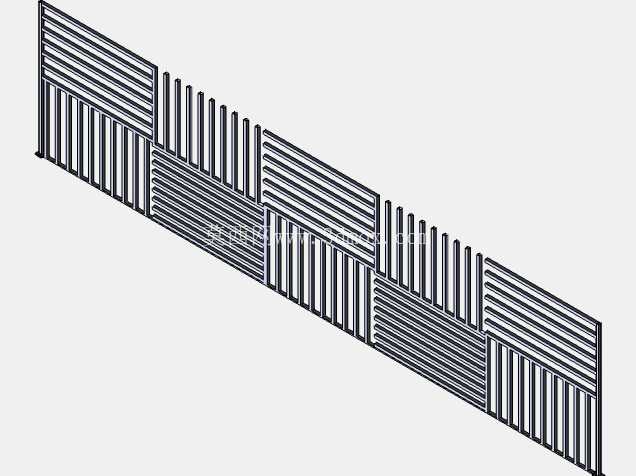

侧墙部分的设计做了功能分区，下半段采用整板封闭结构，既可以遮挡内部走管，也能作为淋浴花洒、置物挂钩的安装承载面，结构设计时在墙体内侧预设了标准间距的安装螺柱位，适配市面上绝大多数商用卫浴五金的安装孔距，无需现场二次打孔破坏墙体防水结构；上半段采用格栅式通透设计，一方面能保证淋浴区域的空气流通，避免密闭空间长期潮湿滋生霉菌，另一方面格栅的条板间隙经过尺寸核算，既不会暴露内部隐私，也能减少整板墙面带来的压抑感，适配健身房、公共浴场、员工宿舍这类大流量使用场景的需求。

从功能特性来看，整个结构的模块化拆分逻辑非常清晰，基座、侧墙、顶部格栅三个大模块之间采用卡扣加密封胶条的连接形式，现场组装时不需要复杂的焊接或粘接工序，单组安装两个工人半天即可完成，后期如果局部出现损坏，也可以单独更换对应模块，不用整体拆除重装，大幅降低后期运维成本。基座表面的铺装块做了防滑纹理设计，同时每块铺装板之间预留了细微的导水缝隙，积水可以顺着缝隙流到基座下方的导水槽，统一汇集到排水口排出，不会在表面积水留垢，清洁时只需要掀开铺装块就能清理导水槽内的杂物，维护难度远低于传统的瓷砖铺贴淋浴区。

设计思路上没有采用多余的装饰性结构，所有外露的棱角都做了圆弧倒角处理，避免人员滑倒时磕碰受伤，符合公共卫浴场所的安全设计规范；侧墙的整体高度经过人体工程学核算，既保证了淋浴时的遮挡高度，也不会因为墙体过高影响整个空间的采光，格栅部分的条板采用等距排列，视觉上更整洁统一，同时条板的倾斜角度做了优化，淋浴时的水花溅到格栅上会顺着条板斜面流回淋浴区内部，不会溅到外部过道。

在安装适配性上，整个结构的外轮廓尺寸可以根据现场的实际空间做模块化裁切调整，基座的标准单元可以拼接适配不同长宽的预留空间，侧墙模块也可以根据现场的墙体位置做增减，不管是狭长型的独立淋浴位，还是大面积的开放式淋浴区，都可以通过标准模块的组合完成搭建，不需要单独开模定制，大幅压缩了项目的施工周期和成本。给排水接口的位置预留了通用尺寸的接驳余量，不管是上进水还是下进水的管路布局，都能在结构内部完成管线连接，不需要额外在外部走明管，整体外观更整洁。

从长期使用的可靠性角度来看，所有结构件的连接位都做了防水防锈处理，金属部件采用304不锈钢材质，塑料部件采用耐水耐老化的ABS工程塑料，长期处于高湿度环境下也不会出现锈蚀、变形的问题，基座的承重能力经过核算，完全满足大流量人员踩踏的使用需求，不会因为长期承重出现凹陷变形，导水槽的坡度设计经过精确计算，排水速度可以满足同时多个淋浴位使用的排水需求，不会出现积水倒灌的问题。
