海福乐门中断机械装置结构设计

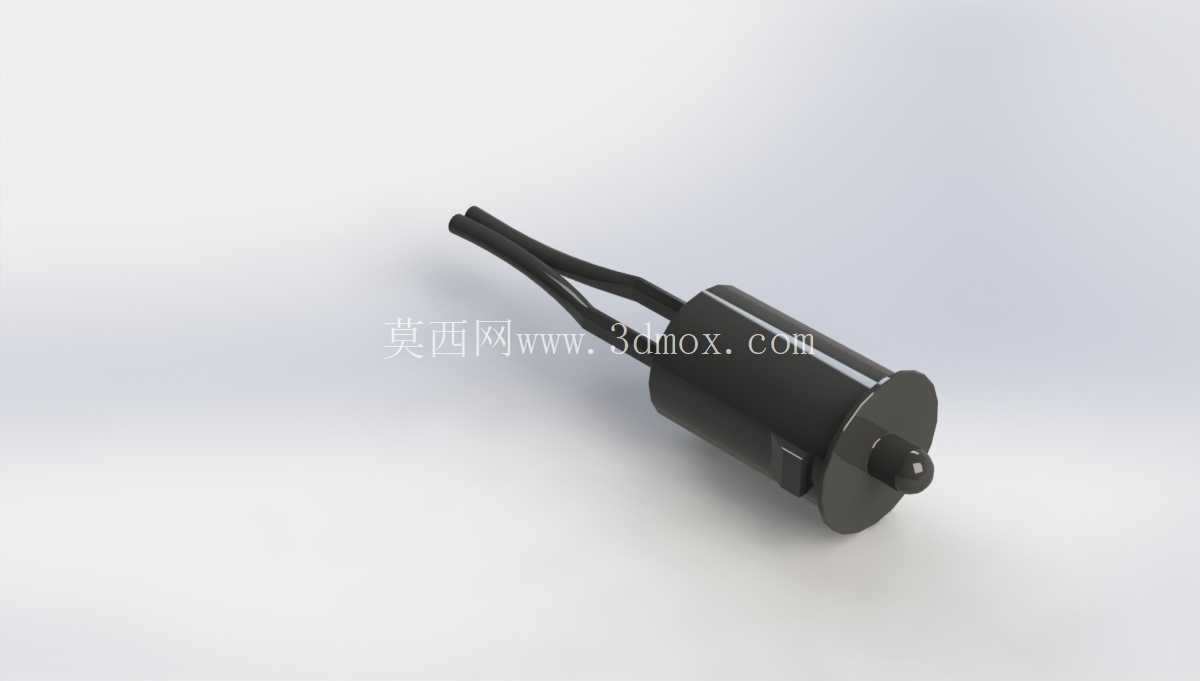

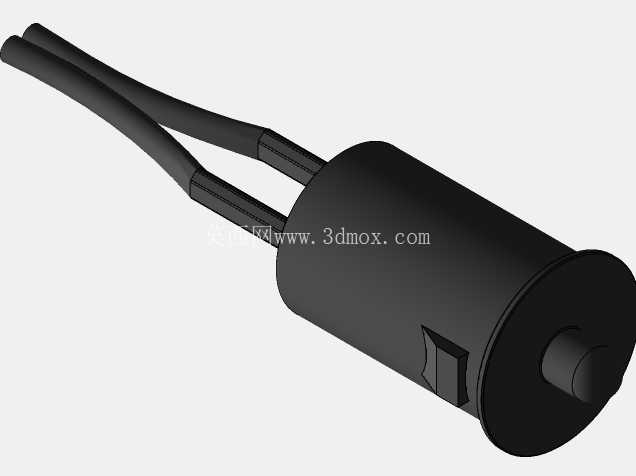

　　这款门中断机械装置主要应用于各类室内平开柜门、推拉门的行程限位场景，在定制家具、办公柜体、民用家居的门体配套中十分常见，核心作用是在门体开合到设定行程位置时触发中断信号，配合门控系统实现开合状态反馈、联动锁止或者到位提示，避免门体过度开合造成的铰链损伤、柜体磕碰，也能在智能柜体场景中为照明、锁具等联动部件提供触发信号。从结构设计来看，装置整体采用柱式集成化布局，主体为圆柱形壳体，尾部引出两根信号传输导线，前端设置可伸缩的触发顶珠，整体没有外露的零散构件，安装后不会突出安装面过多，适配多数柜体的隐蔽安装需求。

　　设计阶段优先考虑了安装的适配性，壳体外径控制在常规柜门铰链旁的预留安装空间范围内，安装时仅需要在柜体对应位置开设匹配直径的沉孔，将壳体嵌入后通过侧边的定位卡扣固定即可，不需要额外设计复杂的安装支架，能适配12-18mm厚度的常规柜体板材，安装边界不会和常见的柜门铰链、阻尼器、磁吸锁等配件产生空间干涉。功能实现上，前端的触发顶珠采用圆弧端头设计，和门体接触时不会刮伤门板漆面，顶珠的伸缩行程经过匹配调校，既可以保证门体到位后可靠触发内部微动结构，又不会因为顶出量过大造成门体关闭受阻，内部的触发结构采用机械式触点设计，不需要额外供电即可输出通断信号，配合尾部的导线可以直接接入常规的低压门控回路，信号传输稳定，不会因为长期开合出现触点氧化失效的问题。

　　壳体部分采用耐磨工程塑料注塑成型，表面做哑光处理，和多数柜体五金的质感匹配，同时具备一定的防潮能力，适配卫浴柜、厨房柜这类相对潮湿的使用场景。在结构细节处理上，导线引出位置做了防弯折护套，避免柜门长期开合过程中导线反复弯折出现线芯断裂的问题，壳体的拼接缝隙做了错位止口设计，日常使用中的灰尘、木屑不会进入壳体内部影响触发结构的动作灵活性。实际选型使用时，需要注意安装位置要和门体的触发面保持垂直，保证顶珠受压方向和伸缩方向一致，避免侧向受力造成顶珠卡滞，触发点的位置要对应门体开合到位时的接触位置，提前预留好导线的走线空间，避免导线被门体挤压破损。

　　从建模还原的角度来看，该装置的所有配合尺寸都按照实物的装配公差做了匹配，柱体的安装定位槽、顶珠的伸缩间隙、导线护套的衔接位置都做了精细化还原，导入装配环境后可以直接做干涉检查、安装位开孔模拟，不需要额外调整尺寸就能用于柜体的整体装配设计，对于做定制家具结构设计、智能门控系统配套的工程师来说，可以直接调用该模型完成整体布局，减少重复建模的工作量，也能提前验证安装空间是否充足，避免实际生产安装时出现配件干涉的问题。
