压铸模配套拉杆式液压缸结构设计

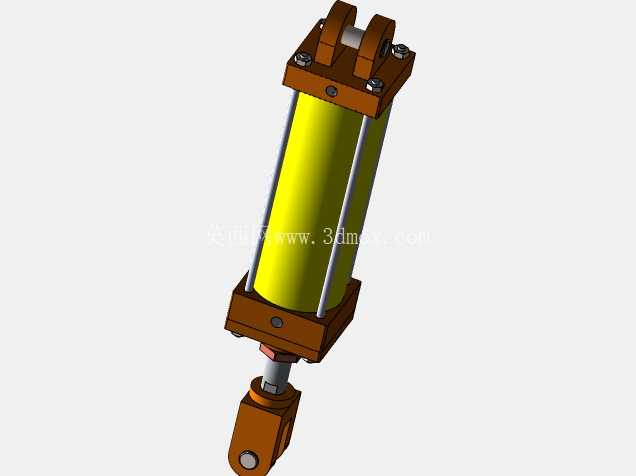

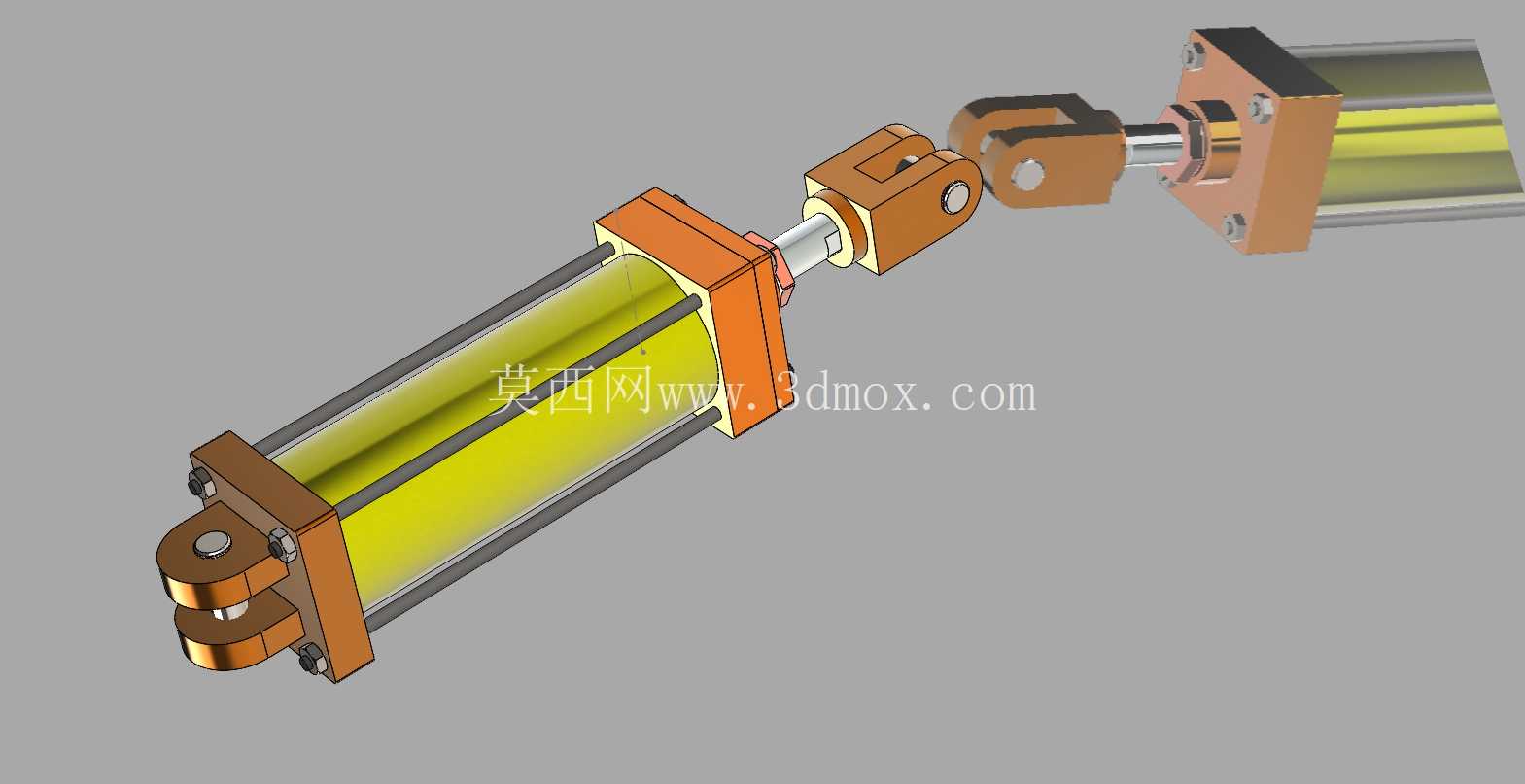

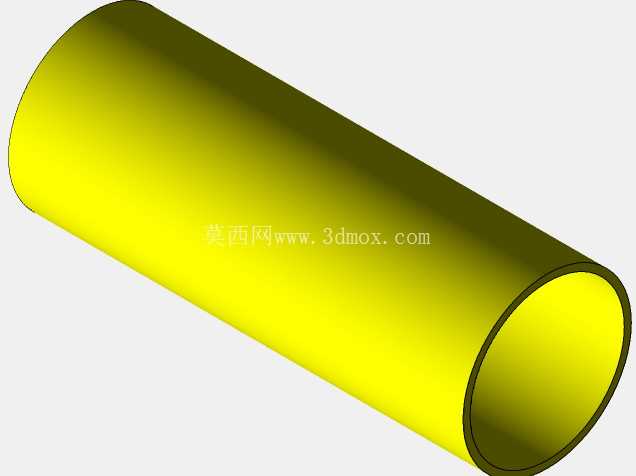

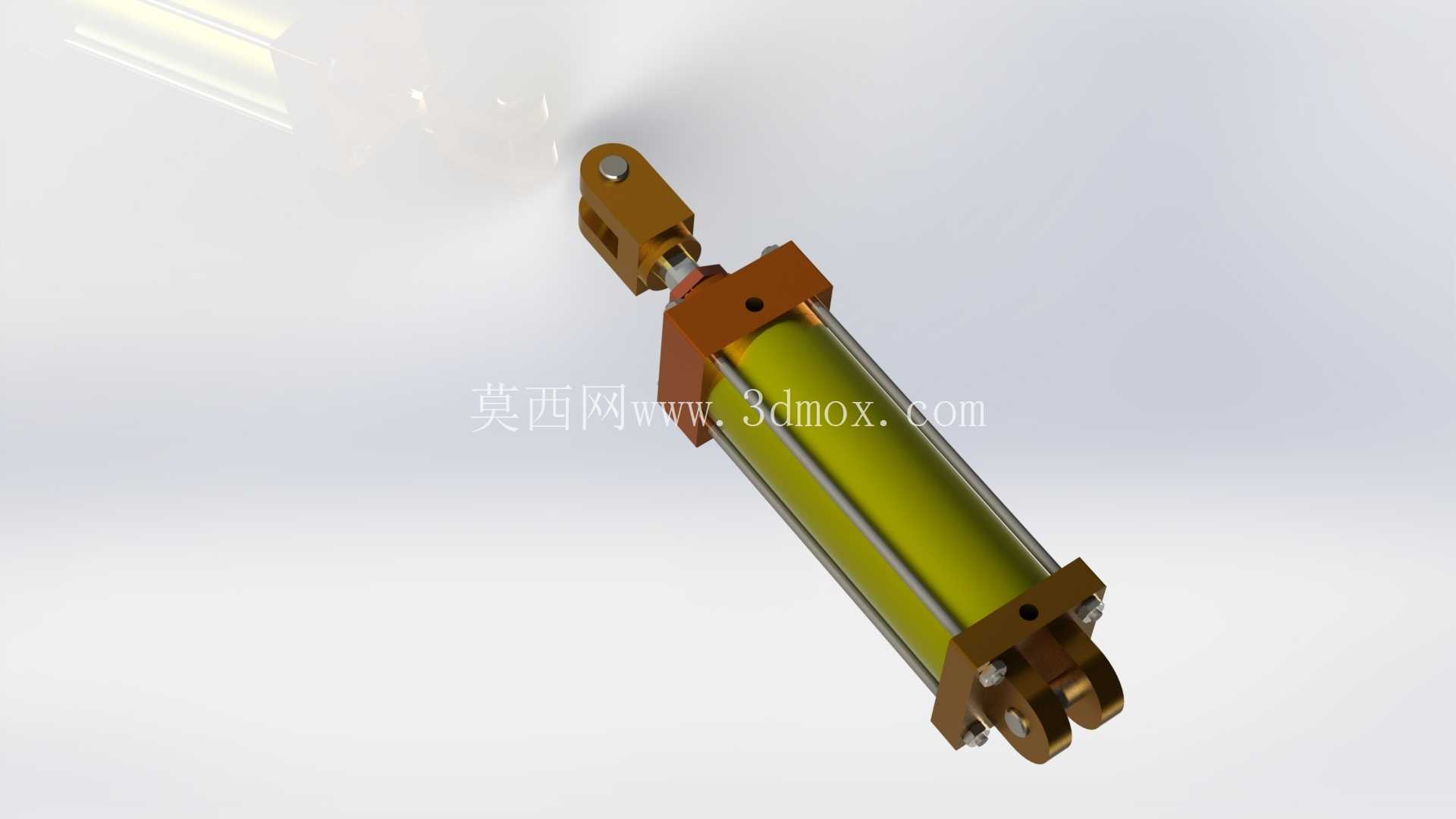

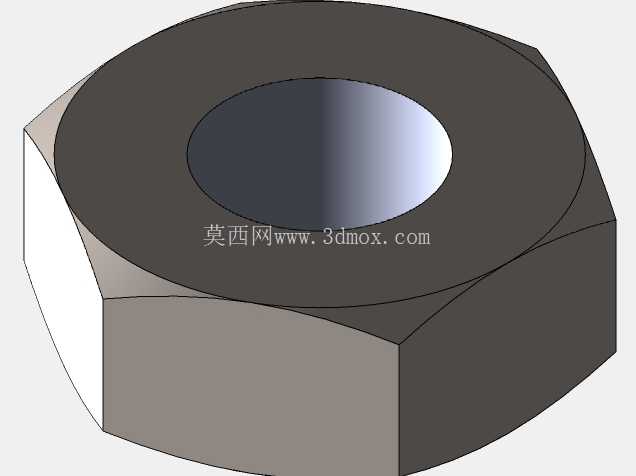

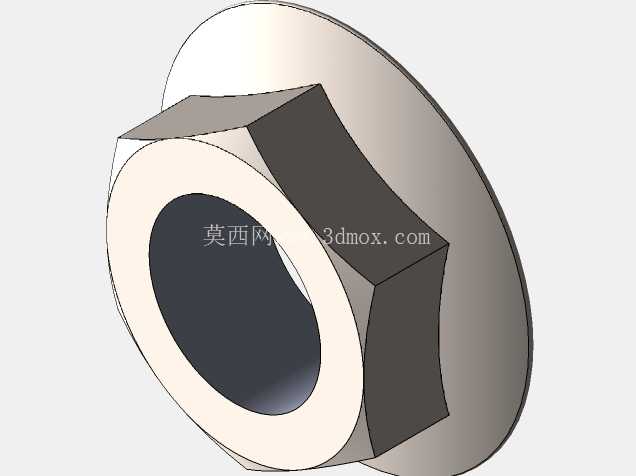

　　在压铸生产的模具配套执行机构里，这类拉杆式液压缸是核心的直线动力输出部件，主要承担压铸模抽芯、顶出、锁模辅助的动力供给任务，区别于普通传动油缸，这类适配压铸工况的油缸需要耐受模具周边的高温辐射，同时匹配压铸生产的快进-工进-保压-快退的动作节拍，不能出现爬行、内泄导致的抽芯不到位问题，否则会直接造成铸件飞边、型芯拉伤甚至模具撞损的生产事故。从结构设计逻辑来看，这款油缸采用了双拉杆外固的结构形式，四根合金拉杆贯穿前后端盖，相比螺纹直接旋合缸筒的端盖结构，拉杆式的抗冲击能力更强，在压铸模频繁的瞬时高压动作下，端盖不会因为反复的油压冲击出现松脱渗漏；缸筒内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.4以内，配合带导向环的活塞密封组件，能把内泄量控制在极低水平，同时减少活塞往复运动的磨损，延长连续生产的使用寿命。

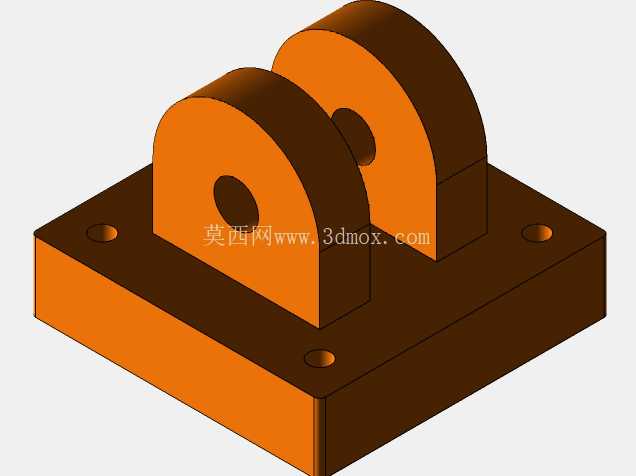

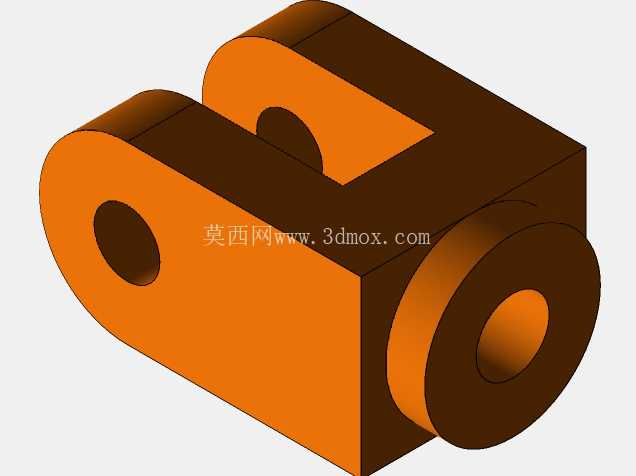

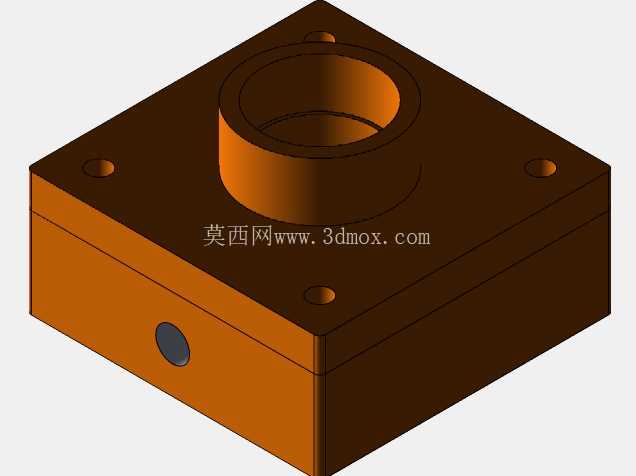

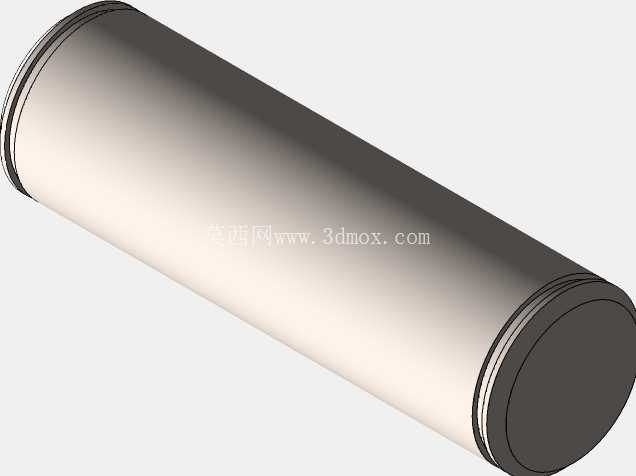

　　前端的活塞杆连接端采用了叉形铰接头设计，这种结构在和模具抽芯滑块、顶出板连接时，能自动补偿小幅度的安装同轴度误差，避免因为安装偏差造成活塞杆别劲、密封件偏磨的问题，铰接头的销孔做了淬火处理，硬度达到HRC45以上，耐受反复的铰接冲击不会出现孔位变形。从安装边界来看，这款油缸的径向安装尺寸以缸筒外径为基准，前后端盖的安装孔位沿拉杆圆周对称分布，既可以做前法兰安装固定在模具模板上，也可以通过后端铰支座做摆动式安装，适配不同压铸模的抽芯角度需求；活塞杆伸出端的防尘圈采用了耐高温的氟橡胶材质，能耐受压铸生产时模具周边120℃左右的环境温度，不会因为高温老化出现防尘失效，避免铝屑、脱模剂雾气进入缸筒内部划伤密封件和缸壁。

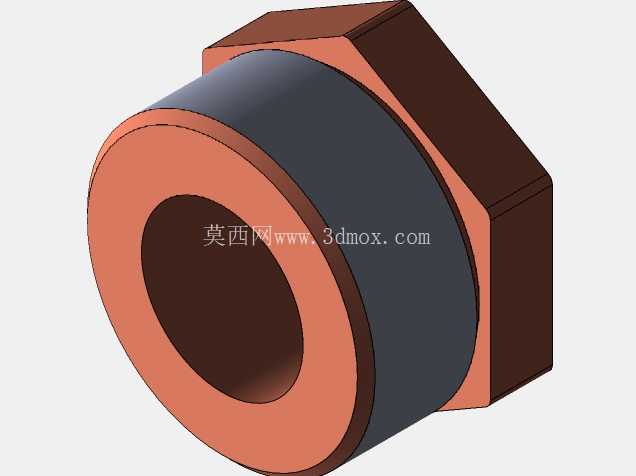

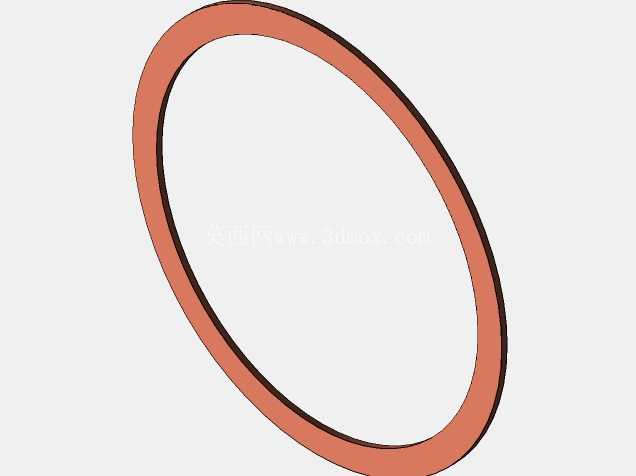

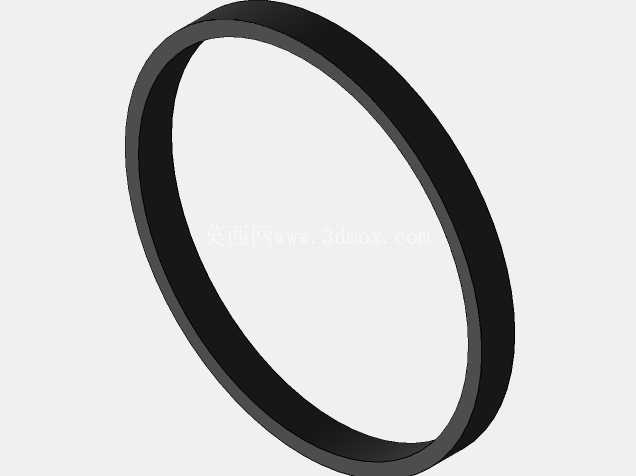

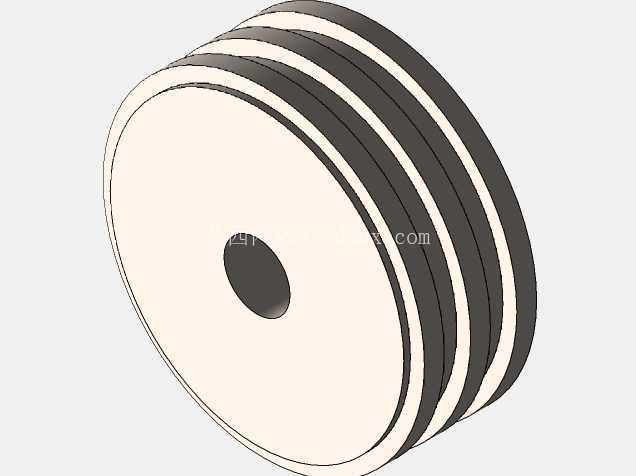

　　实际选型应用时，需要结合抽芯力需求匹配对应的缸径，同时核算活塞杆伸出的行程长度，预留10-15mm的行程余量，避免活塞到位后硬顶端盖；油口的位置设置在缸筒两端的侧上方，在模具上排布液压管路时能避开模具的冷却水管、顶出孔位，减少管路干涉的概率。这款油缸的活塞密封采用了格莱圈加O型圈的组合密封形式，相比纯橡胶密封，格莱圈的摩擦阻力更小，低速运动时不会出现爬行现象，能保证抽芯动作的平稳性，在压铸工艺要求的慢速抽芯阶段，不会因为速度波动造成铸件变形；导向套采用了铜基镶嵌石墨的自润滑结构，即使在短时间缺油的情况下也不会出现活塞杆拉毛的问题，适配压铸车间偶尔出现的润滑维护不及时的工况。

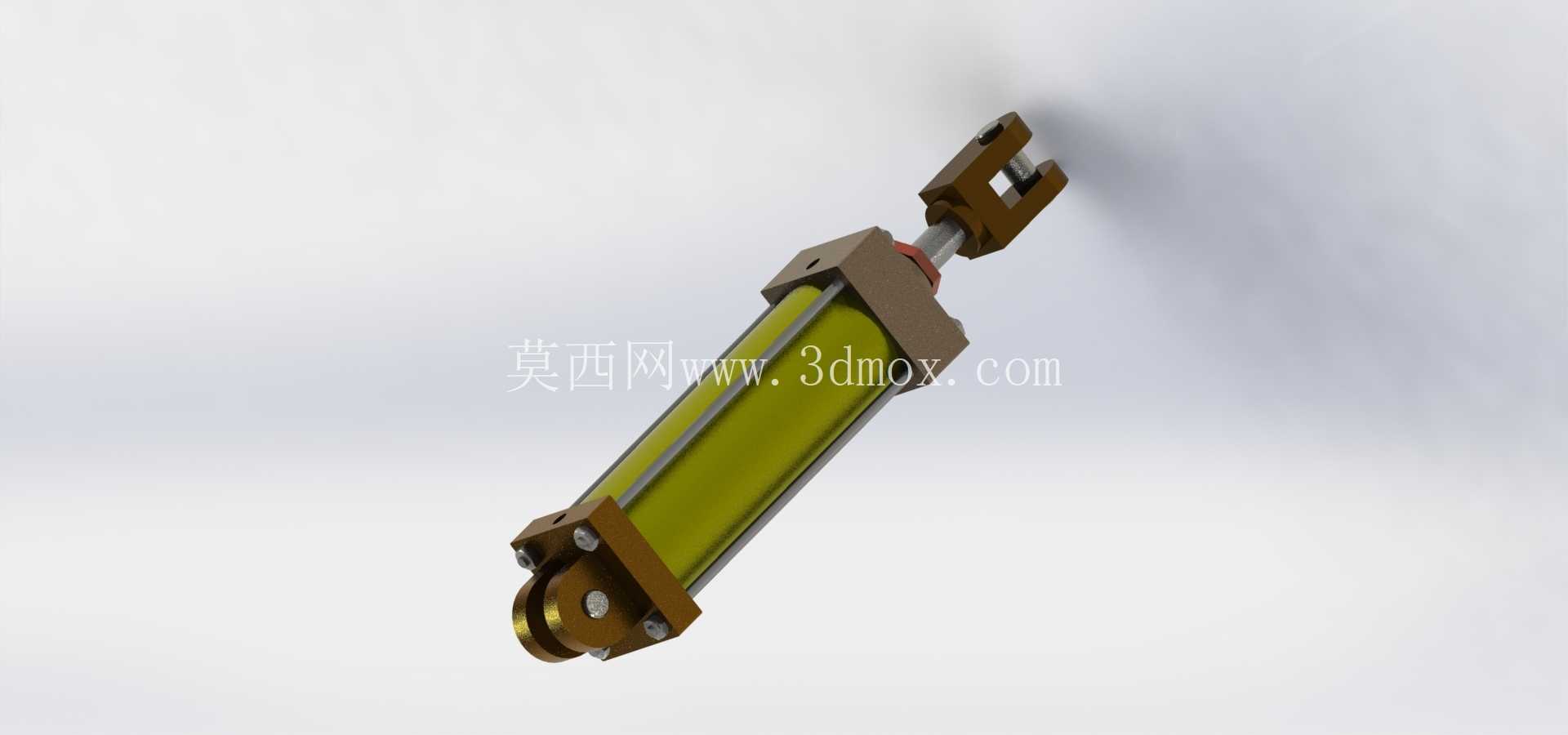

　　在三维建模层面，这款模型完整还原了所有零件的装配关系，包括拉杆的预紧结构、密封件的安装槽位、铰接头的配合间隙，在做模具整体装配干涉检查时，可以直接调用模型匹配安装位，核对油口方向、连接销孔的同轴度，不需要再二次建模简化，能大幅减少模具设计阶段的重复建模工作量；模型的外形尺寸完全按照实际量产的油缸规格做了等比例还原，安装孔的孔距、螺纹规格、活塞杆直径都和实物一致，在做模具三维布局时，可以直接参考模型的尺寸预留安装空间，避免出现设计完成后油缸装不上、和周边模具零件干涉的问题。
