双罐体酸性废液处理成套装置结构设计

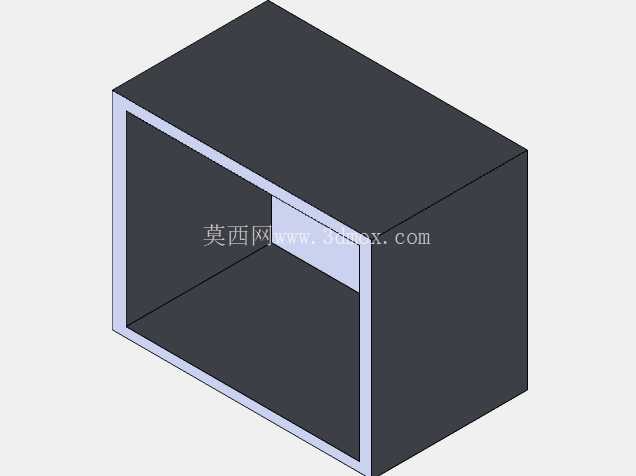

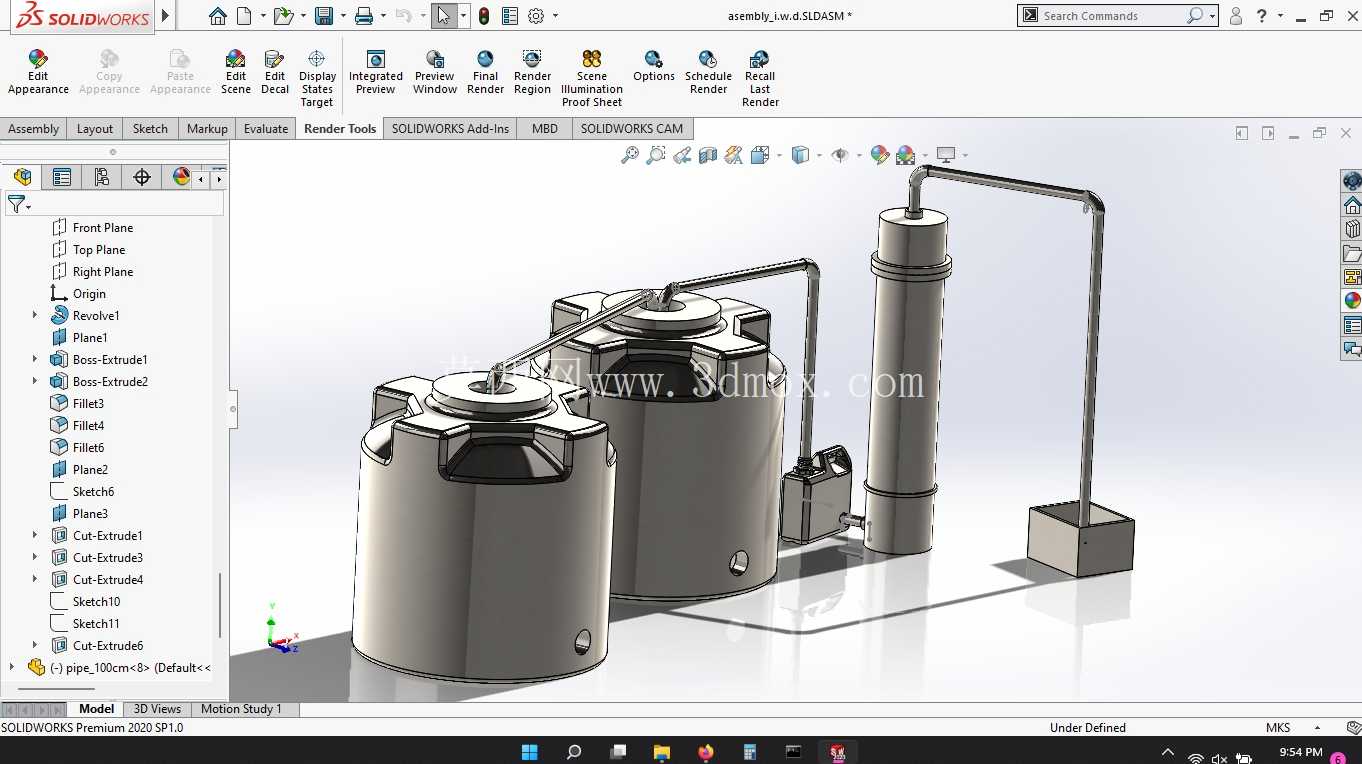

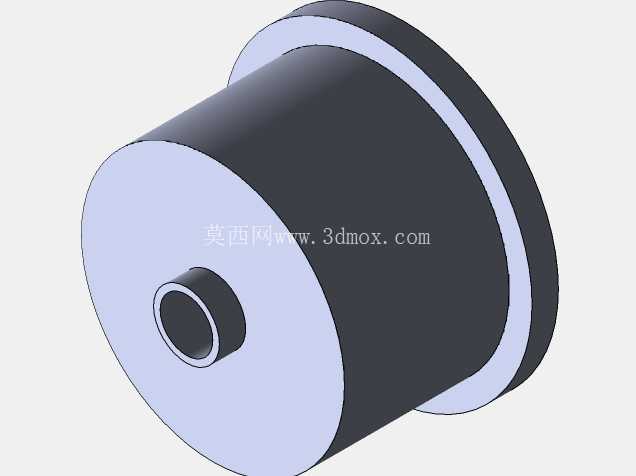

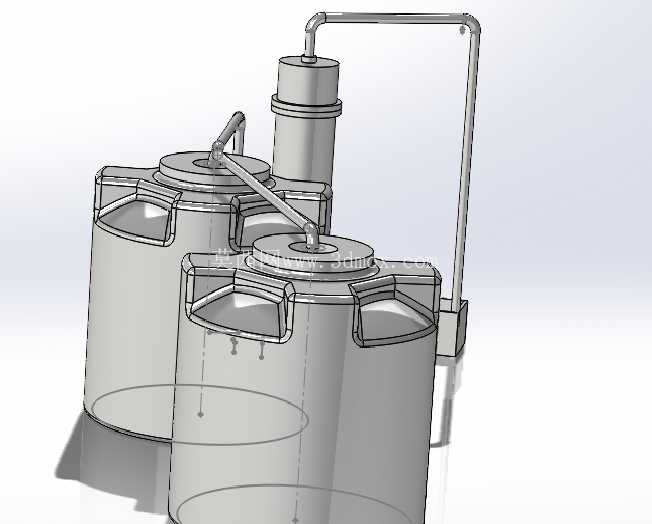

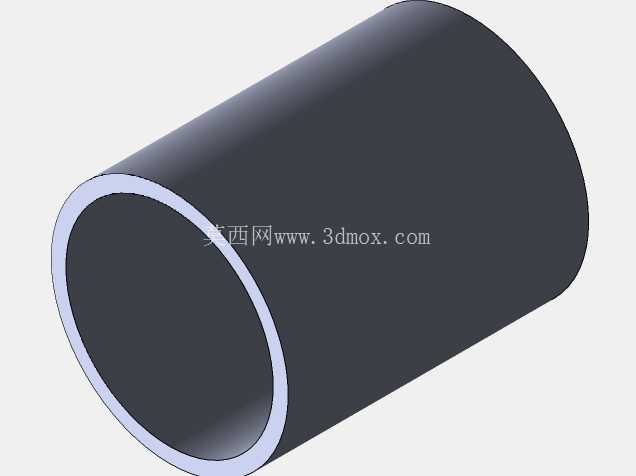

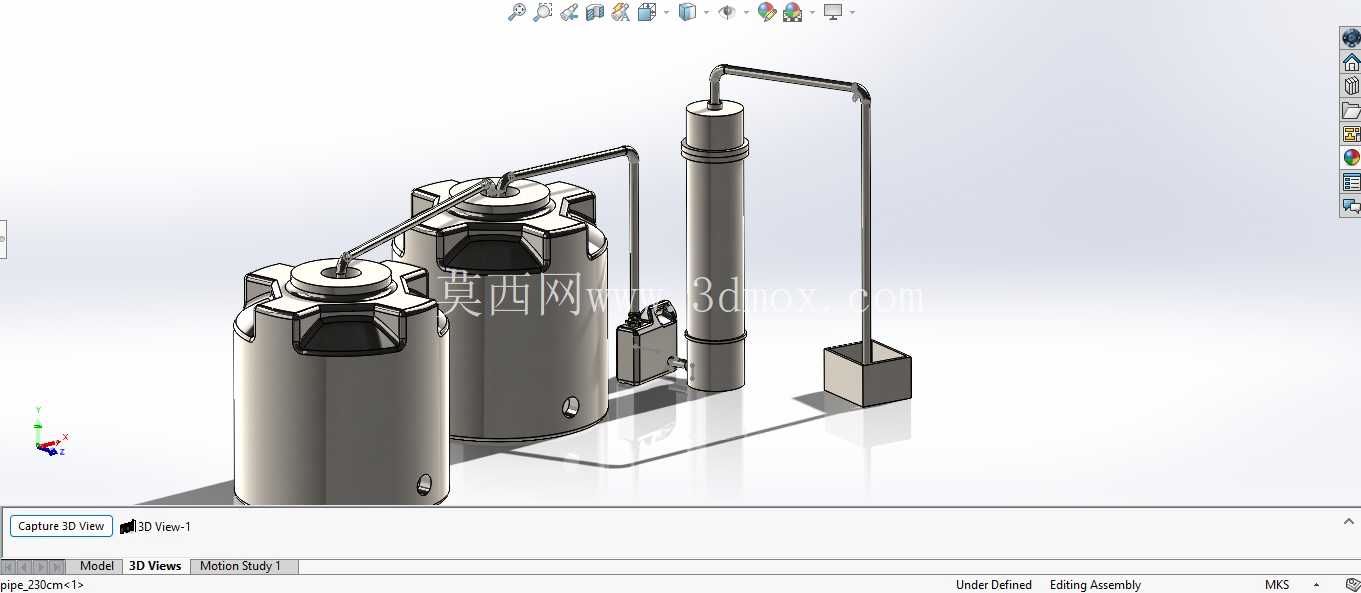

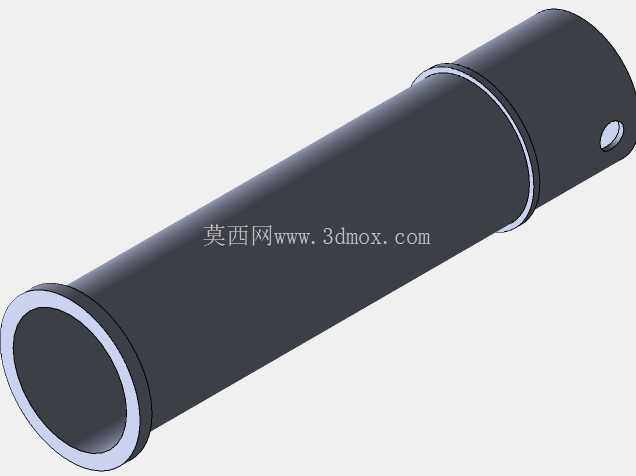

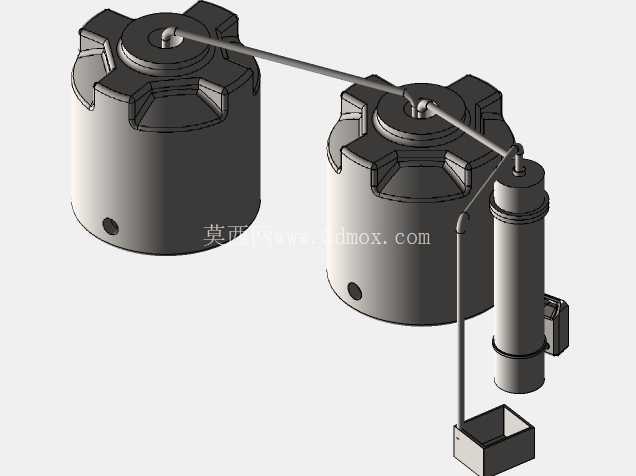

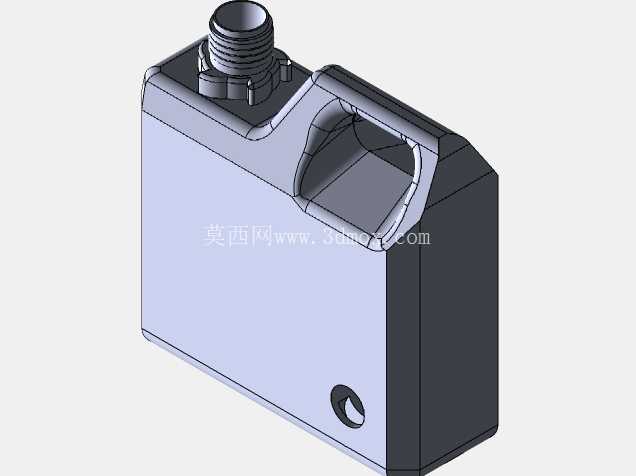

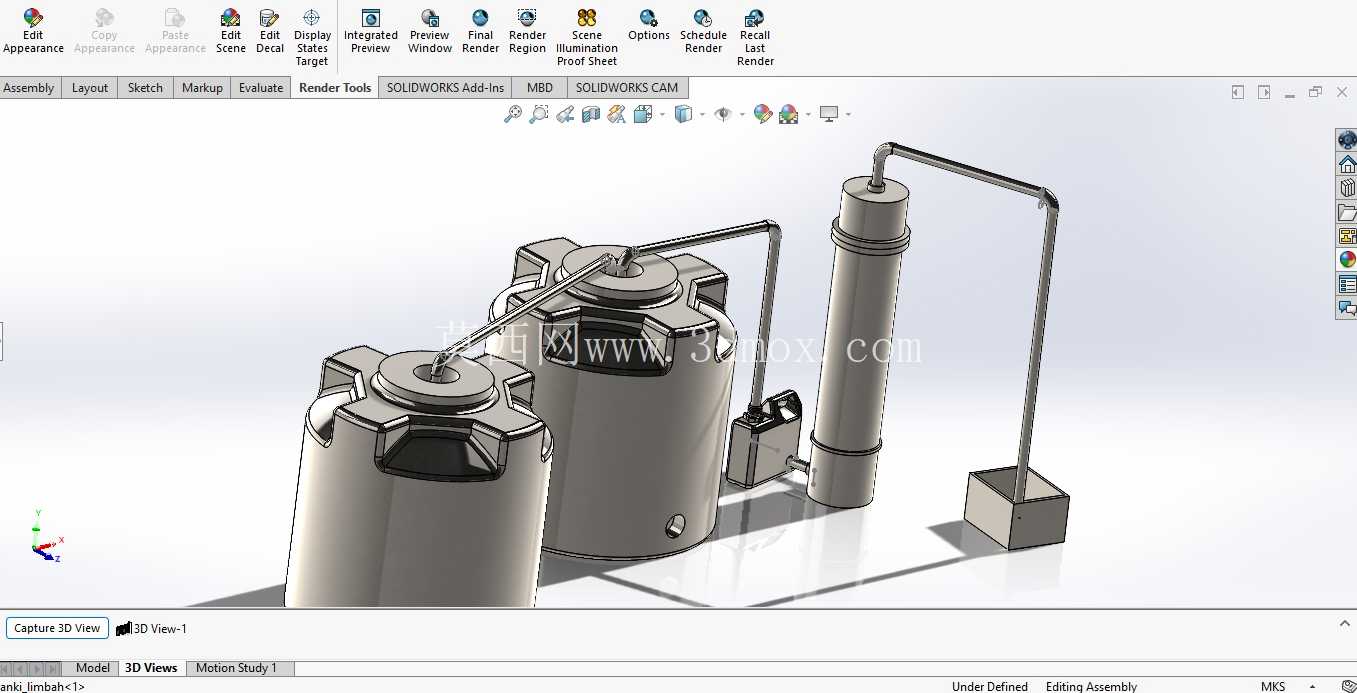

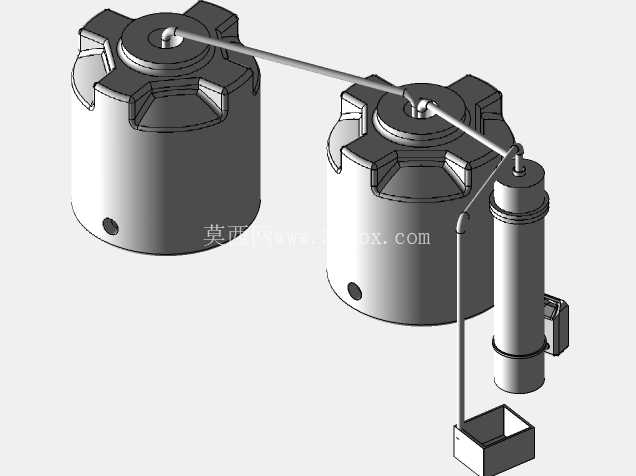

　　这套酸性废液处理装置的三维结构，核心采用双主罐体并行排布的构型，主要面向金属表面处理、压铸工序配套的废酸液无害化预处理场景，适配车间内酸洗工序排出的低浓度含酸废液的前端中和、沉降处理环节，可直接对接车间酸洗槽的排液管路，无需额外做大幅管线改道。从结构设计逻辑来看，双罐体的设置并非简单冗余，而是匹配酸废处理的两段式工艺需求：靠前的罐体承担进液缓冲、粗沉降以及初步pH中和的功能，罐顶设置的进液管路带弯管缓冲结构，避免高速进液冲击罐底沉积的沉渣层，减少沉渣泛起影响后续处理效果；靠后的罐体承担深度中和、澄清以及上清液导出的功能，两个罐体之间通过带倾角的连通管路实现液体自流，无需额外配置中间输送泵，降低整套装置的动力消耗与故障点。

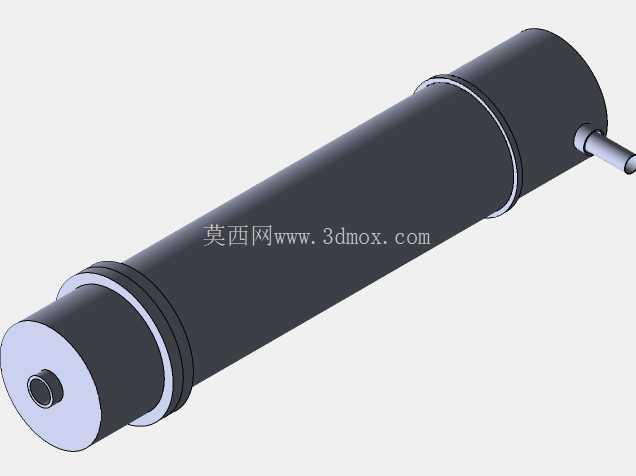

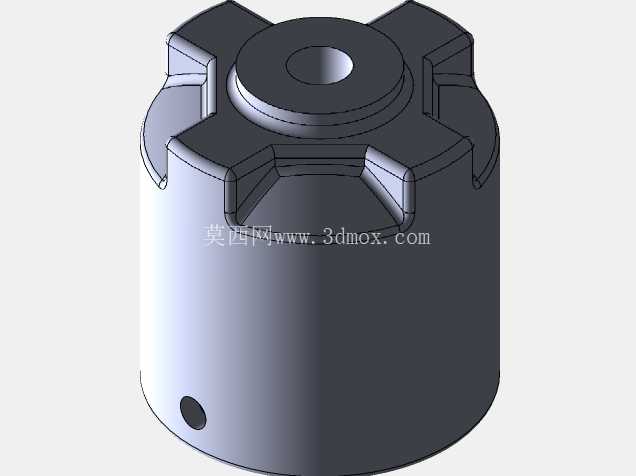

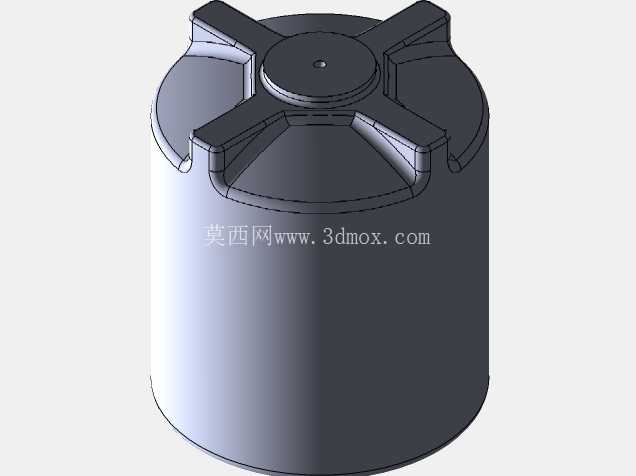

　　罐体顶部的人孔结构采用快开式压边设计，周边预留的卡扣位可适配快开式密封压盖，方便运维人员定期进入罐内清理沉渣、检查防腐层完整性，人孔的凸起高度经过测算，既满足密封结构的安装空间需求，又不会过多占用罐顶的管路布置空间。罐侧上方设置的立式附属罐体为排气洗涤组件，专门处理罐内反应产生的酸雾，通过侧边的竖向长管路将罐内逸出的酸雾导入该组件内，经内置的填料层吸附洗涤后达标排放，避免酸雾直接溢出腐蚀车间内其他设备。整套装置的安装边界经过优化，双罐体的中心距控制在合理范围，整体占地宽度适配常规车间的设备通道预留尺寸，罐体底部预留的支脚安装位可直接固定在混凝土设备基础上，基础预埋螺栓的孔位间距与罐体支脚的开孔完全匹配，无需现场二次配钻。

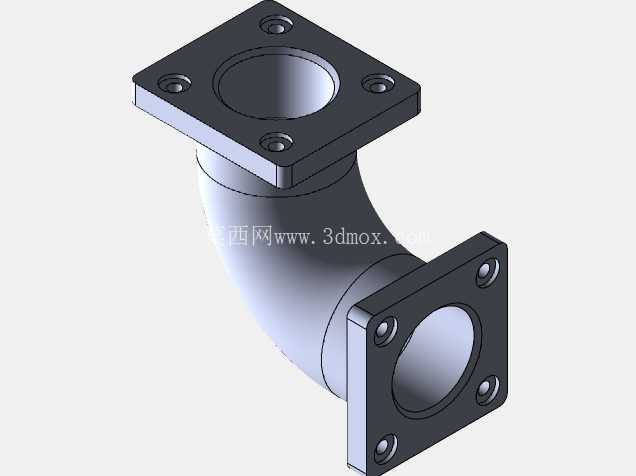

　　管路布局上，所有横向、竖向管路的转弯处均采用大曲率半径弯头，减少废液输送过程中的阻力，同时避免含杂质的废液在弯头处沉积堵塞；管路与罐体的连接位置均设置了加强筋板，抵消管路运行过程中产生的振动载荷，避免长期运行后焊缝处出现渗漏。从结构细节来看，罐壁的厚度取值兼顾了防腐衬层的安装空间与结构强度需求，内壁预留的衬层安装余量可适配橡胶衬里、玻璃钢衬里等常用酸废设备防腐工艺，罐壁上预留的液位计接口、加药接口、取样接口的位置均按照日常运维的操作高度设置，操作人员站在地面即可完成取样、加药、液位观测等常规操作，无需额外搭设操作平台。

　　罐顶的管路支架采用一体化折弯构型，直接焊接在罐顶的加强圈上，无需额外设置落地支架，进一步压缩整套装置的占地空间，支架的开孔位置预留了管路的热胀冷缩余量，避免季节温度变化导致管路变形拉裂焊缝。这套结构在设计时充分考虑了压铸车间酸废排放的间歇性特点，双罐体的有效容积按照车间单日最大酸废排放量的1.2倍设置，可容纳酸洗工序集中排液时的峰值流量，避免出现废液溢出的情况；同时罐体底部设置的锥状沉渣聚集区，可让中和反应产生的盐类沉渣自动汇集到罐底的排渣口，定期开启排渣阀即可完成沉渣清理，大幅降低运维的劳动强度。
