锻压工艺用双铰接连接支座结构设计

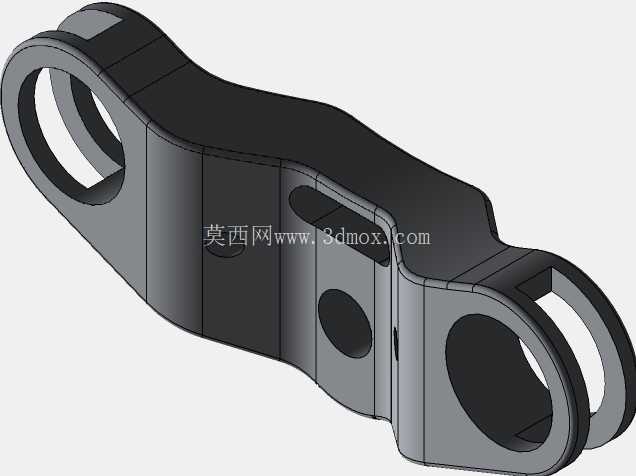

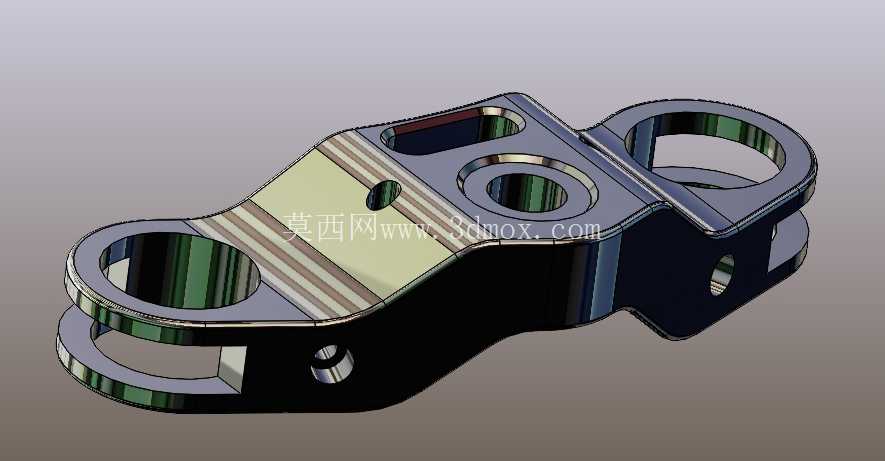

　　在锻压生产线的工装夹具、工位辅助承重机构以及模具侧部定位组件中，这类双铰接连接支座是承担载荷传递、多自由度位移补偿的核心受力零件，日常工况下需要持续承受锻压设备往复动作带来的交变冲击载荷，同时还要适配上下连接部件的小幅角度偏转，避免刚性连接在冲击载荷下出现应力集中断裂的问题。从结构设计逻辑来看，零件主体采用一体化锻坯加工的基体结构，两端设置同轴度要求极高的双环铰接孔位，孔内壁预留了衬套安装的加工余量，实际装配时会压入自润滑铜衬套，减少铰接销轴转动过程中的磨损，延长部件的维护周期。

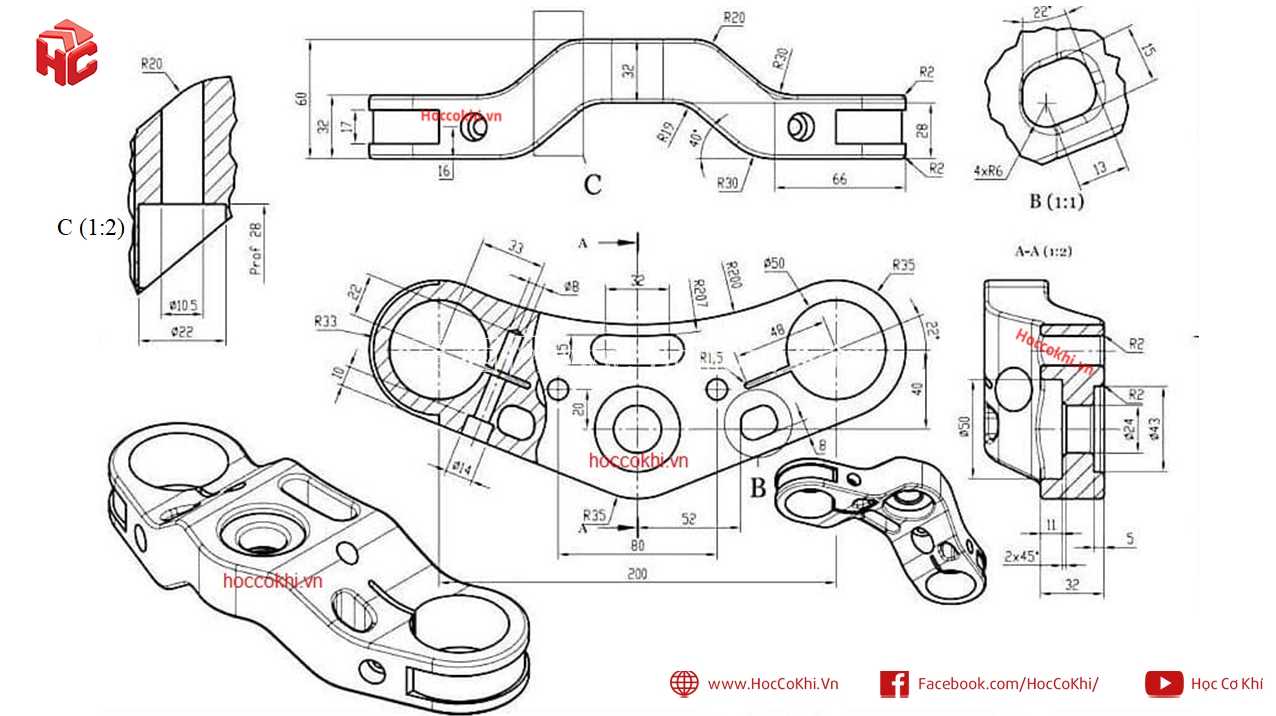

　　中间的连接基体做了变截面的减重设计，在非主要受力区域开设了两个异形减重孔，同时在基体与铰接环的过渡位置做了大圆弧过渡处理，从根源上降低应力集中系数，避免交变载荷下过渡位置出现疲劳裂纹。零件的安装边界需要匹配两端铰接部件的孔位间距，铰接孔的中心距公差控制在±0.02mm范围内，孔的圆柱度要求不低于0.015mm，保证销轴装配后不会出现卡滞、偏磨的问题。基体上的平面区域设置了定位安装面，表面粗糙度要求达到Ra1.6，装配时可以通过定位销实现与相邻承重板的精准定位，再通过螺栓完成锁紧固定，避免受冲击时出现相对滑移。

　　在实际应用场景中，这类零件除了锻压工装领域，也会用到重载输送线的铰接吊点、工程设备的连杆连接端、冲压设备的侧部传动连接位，不同应用场景下会根据载荷等级调整基体的壁厚以及铰接孔的直径，但是核心的双铰接+一体化承重基体的结构逻辑保持一致。设计过程中需要重点校核铰接孔的挤压强度、基体过渡位置的弯曲疲劳强度，同时还要考虑零件加工时的工艺性，所有的棱边都做了R2以上的倒角处理，既避免装配时划伤操作人员，也能消除热处理过程中的棱边应力集中问题。零件的铰接孔端面做了沉台设计，装配时可以容纳销轴的挡圈或者润滑脂密封结构，避免工况中的金属碎屑、氧化皮进入铰接摩擦副，造成异常磨损。

　　中间基体的平面区域预留了传感器安装的小螺纹孔，部分自动化程度较高的锻压工位可以在这个位置安装应力传感器，实时监测连接支座的受力状态，提前预判部件的疲劳失效风险。从装配逻辑来看，整个零件不需要复杂的装配工序，先在铰接孔内压入配套衬套，再将两端的铰接环分别对准上下连接部件的耳板位置，穿入铰接销轴后锁紧轴端挡圈即可完成安装，日常维护只需要定期通过销轴上的注油孔注入润滑脂，就能保证铰接结构的转动顺畅，维护成本极低。针对锻压车间多氧化皮、多粉尘的工况，零件整体采用调质处理，表面硬度达到HB220-250，具备足够的抗冲击韧性和表面耐磨性能，铰接孔内壁在压入衬套后不需要额外做表面硬化处理，就能满足长期往复转动的耐磨需求。设计时还特意将两个减重孔的位置设置在基体中性层附近，不会削弱基体的抗弯截面模量，在实现零件减重18%左右的同时，完全不影响整体的承重能力，适配设备轻量化改造的需求。
