两米规格工业喷烤漆房结构设计

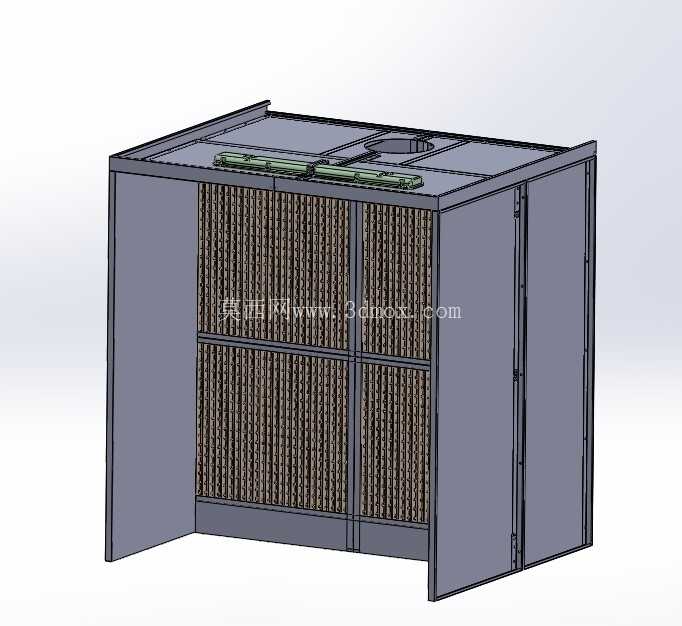

　　这款两米规格的喷漆作业房，主要面向中小型工件的表面涂装工序设计，适配五金配件、小型钣金件、塑料装饰件等单批次小体量工件的喷涂作业需求，常见于五金加工厂、家具配件生产车间、小型汽车维修钣喷工位等场景，能够在独立封闭空间内完成喷漆作业，避免漆雾扩散到车间其他区域影响其他工序的生产环境。从结构设计来看，整体采用立方主体加下锥斗的布局，主体作业区的内部净宽度为两米，能够满足常规小型工件的摆放与人员进出操作需求，作业区侧壁采用半透光的围护板材，既可以隔绝漆雾外溢，又能引入部分自然光线，减少作业时的照明能耗，顶部设置有长条形的排风过滤组件安装位，搭配锥斗底部的排风通道，能够形成自上而下的稳定气流组织，让喷涂过程中产生的漆雾随着气流向下流动，经过滤层吸附后排出，避免漆雾在作业区内弥散影响操作人员视线，同时减少漆雾附着在未干的工件表面造成漆面瑕疵。

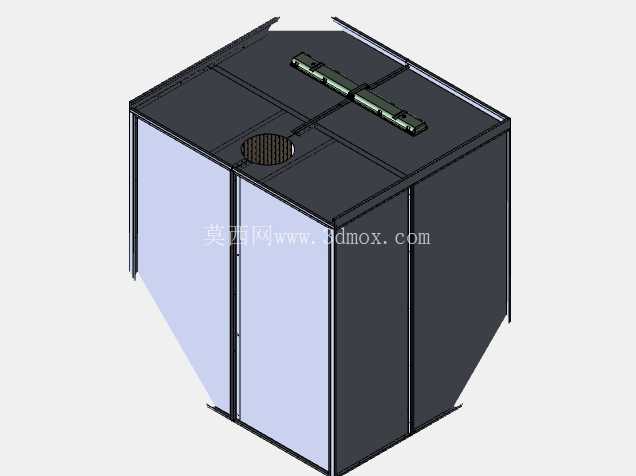

　　顶部预留的圆形检修口，主要用于后期更换顶部过滤棉、检修排风管路时的人员操作通道，无需拆解整体顶部围护结构即可完成日常维护作业，降低设备运维的拆装工作量。围护板之间采用插接式的拼接结构，搭配密封胶条压合，能够减少板缝处的漆雾泄漏，所有拼接边框都采用标准型材制作，在三维建模过程中所有安装孔位都做了对位匹配，现场安装时不需要二次打孔裁切，能够快速完成组装。下锥斗的倾斜角度经过核算，能够让吸附了漆雾的废漆渣顺着锥面滑落到集渣位置，方便定期清理，避免漆渣在锥斗内堆积堵塞排风通道。

　　设备的安装边界需要预留顶部排风管道的接驳空间，以及侧面开门位置的人员操作通道，整体占地面积紧凑，不需要做复杂的地面基础，只需要将安装地面做找平处理即可放置固定，适合车间内零散喷涂工位的快速布设。在功能设计上，作业区内部预留了工件挂架的安装点位，也可以搭配小型旋转工作台使用，满足不同摆放方式的工件喷涂需求，围护板材的表面做了光滑抗附着处理，漆雾落在板面上不容易干结粘附，日常清洁只需要用专用溶剂擦拭即可，不会因为长期积漆造成板面粗糙难清理。气流组织的设计上，顶部进风经过初效过滤后进入作业区，带着漆雾向下进入锥斗段，经过漆雾过滤棉吸附后再排出到室外废气处理管路，能够满足常规涂装作业的环保排放前置处理要求，减少后续废气处理设备的处理负荷。

　　从建模细节来看，所有型材的壁厚、板材的厚度都按照实际加工参数设置，拼接处的连接角码、固定螺栓都做了还原，能够直接导出加工图纸用于生产制作，不需要二次调整结构参数，对于需要搭建小型喷涂工位的生产单位来说，可以直接参考该结构调整适配自身的工件尺寸与车间布局，减少前期结构设计的重复工作量。
