MSWTP用空气分离设备结构设计

在城市生活垃圾综合处理生产线（MSWTP）的分选工段，空气分离设备是承担轻重物料干法分选的核心单元，直接决定后续可回收物提纯、可燃物分选、惰性物分离的作业效率，整套设备的结构设计需要同时匹配前端破碎给料的来料特性、后端各分选支路的物料粒径区间，还要兼顾现场安装的空间边界与后期运维的操作空间。从现场布局逻辑来看，该类设备通常布置在人工分选台之后、涡电流分选或光学分选设备之前，来料经过粗破碎、人工剔除大件干扰物后，通过均匀给料机构送入设备的分选腔，利用不同密度物料在匀速气流场中的悬浮速度差异，将塑料薄膜、纸屑、织物等轻质组分与金属块、玻璃、砖石、硬塑料等重质组分分离，避免轻质杂物缠绕后续分选设备的运动部件，同时提升重质物料的分选纯度。

整套设备的结构采用模块化分段设计，主体分选腔为钢板折弯焊接的箱式结构，内部设置多级导流板与气流均布装置，避免腔体内出现气流紊流区导致的分选精度下降；进料端设置可调高度的导料槽，可根据来料的粒径、堆积密度调整落料点位置，匹配不同工况下的分选参数。设备侧面布置的大直径通风管道采用分段法兰连接，管道走向避开设备的检修操作面，弯头位置设置耐磨衬板，减少含尘气流长期冲刷造成的管壁磨损；管道末端连接离心引风单元，引风机的叶轮做动平衡校正，机座设置减震垫降低运行时的振动传递，引风单元的出风口对接后续的除尘系统，避免分选过程中产生的粉尘外溢到车间环境。

设备下部设置重质物料出料斗与轻质物料出料通道，重质出料斗的倾角大于物料的安息角，避免湿黏物料在斗壁积料堵塞，出料口位置可对接皮带输送机或物料收集箱；轻质物料通过气流携带进入沉降室，通过扩容降速的方式让轻质物料落到下方的输送绞龙内，统一输送到轻质物料收集端，沉降室顶部设置检修门，方便定期清理内部挂留的长条状杂物。设备侧面设置的爬梯与检修平台采用防滑花纹钢板制作，护栏高度符合工业设备安全规范，方便操作人员日常观察分选腔内部的运行状态、更换易损部件。

从安装边界来看，该类设备的主体安装需要预留足够的上部检修空间，用于后期更换导流板、调整内部隔仓位置，侧面需要预留管道拆装的操作空间，设备基础采用预埋钢板的方式与设备支腿焊接固定，支腿位置设置可调高度的调节螺栓，用于安装时校正设备的水平度，避免因基础不平导致的设备运行振动、物料偏流。设计过程中需要重点核算气流在分选腔内的流速分布，通过CFD流体仿真调整导流板的角度与进风口的位置，确保整个分选断面的气流速度均匀度偏差控制在合理区间，避免局部风速过高导致重质物料被误带入轻质组分、或是风速过低导致轻质物料无法有效分离。

针对MSWTP现场物料成分复杂、杂物种类多的特点，设备的分选腔内壁设置可快速拆卸的耐磨衬板，衬板采用螺栓固定，磨损后可单独更换无需整体更换腔体；进料位置设置打散机构，将成团的物料打散后再送入分选气流区，避免成团物料裹挟重质颗粒进入轻质组分，影响分选效率。设备的驱动单元均采用外置式安装，避免粉尘进入运动部件造成磨损，所有转动部位设置密封防尘结构，轴承座采用带密封的外球面轴承，适配多尘的作业环境。

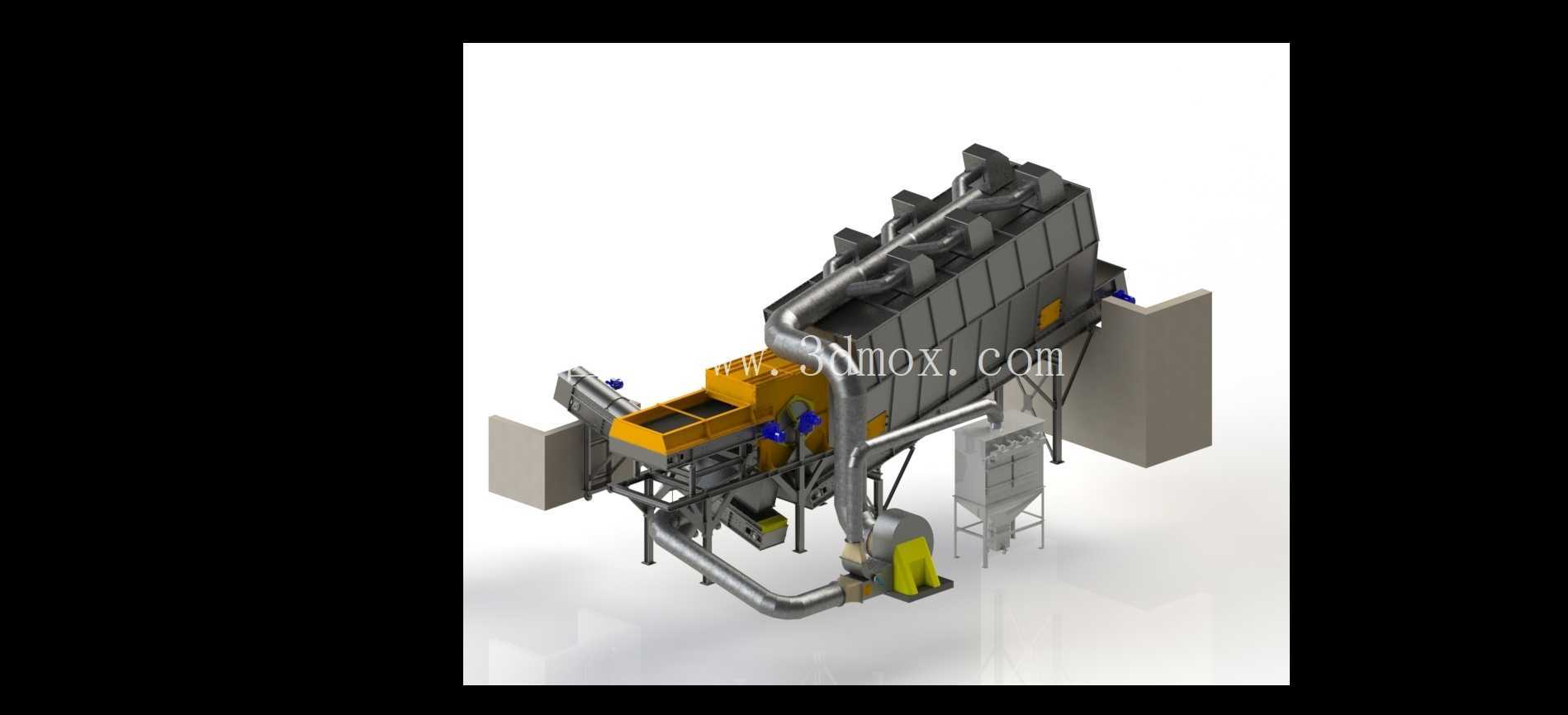

在三维建模过程中，所有结构件的焊缝、螺栓连接位置均按照实际加工要求做细节还原，管道的法兰连接位置预留密封垫的安装空间，检修门的位置设置压紧锁扣与密封胶条，确保设备运行时的漏风率控制在设计范围内；模型同时还原了设备的外部走梯、护栏、支腿等附属结构，可直接用于生产线的布局仿真、安装干涉检查，也可作为同类分选设备结构设计的参考蓝本，帮助设计人员快速完成方案迭代与结构优化。
