载人与货物两用升降机架体结构设计

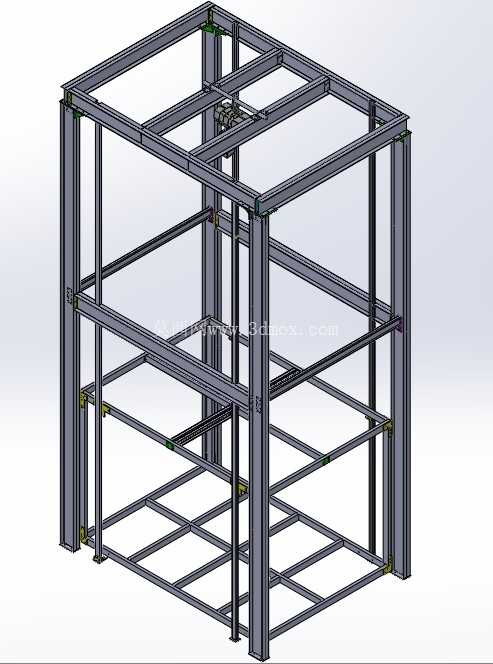

　　主承重立柱选用lwf 125x250规格的型材，横向分层连接梁搭配空心50×100规格的型材搭建，整个框架采用栓接加焊接的混合连接方式，在工厂预制分段构件后，现场不需要大型吊装设备就能完成拼接组装，对于层高受限、进场通道狭窄的老旧厂房改造场景尤其友好。从结构受力逻辑来看，框架的四个主立柱作为主要承重构件，每层设置的横向圈梁一方面承担导轨安装的基准面作用，另一方面也能抵消轿厢升降过程中产生的水平侧向力，避免长期运行后架体出现形变偏移。顶部预留的曳引机安装位做了局部加强处理，额外增加了斜向支撑筋，能够承受满载工况下的动载荷冲击，不会因为启停瞬间的冲击力导致顶部框架震颤。在工业厂房多层物料转运、商超后场垂直补货、小型仓储楼层货流输送这类场景里，纯载货电梯往往无法满足运维人员跟机点检、随货同行的需求，而普通乘客电梯又难以适配工业场景下的重载、非标准安装边界，这类载人与货物共用的垂直升降设备，刚好填补了两者之间的应用空白。这套架体结构在设计初期，就优先考虑了现场安装的适配性，整体外轮廓尺寸控制在2.8M×3.9M×10M，对应的轿厢可用净尺寸盒为2.3M×3.4M×3M，既能够容纳标准尺寸的工业料箱、手动液压推车进入，也预留了1-2名跟机操作人员的站立空间，不会出现载货时人员无处避让的安全隐患。

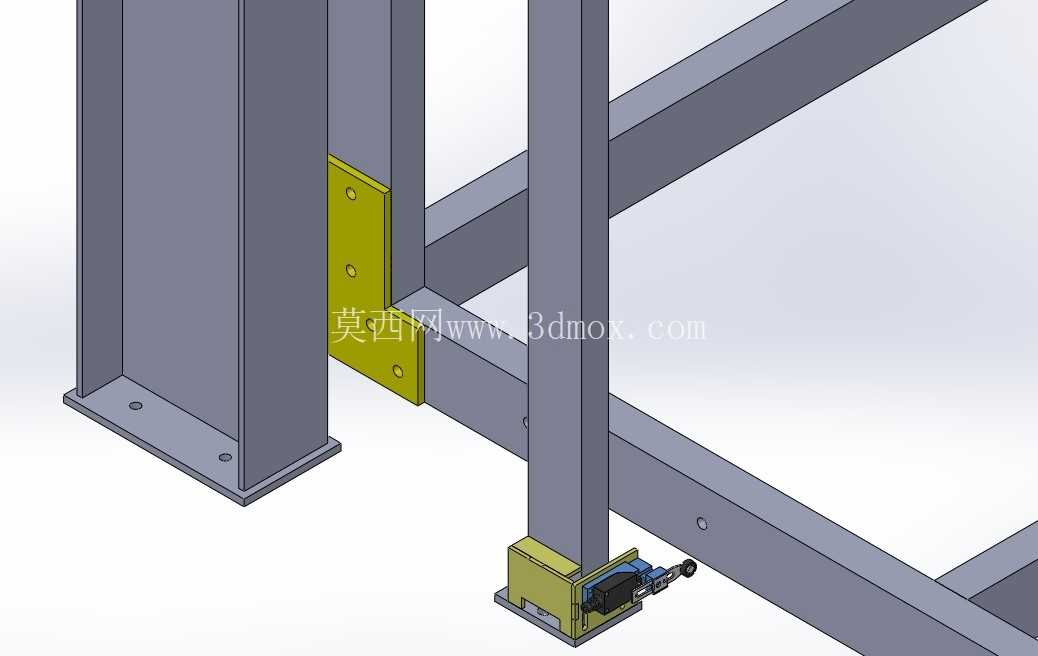

　　底部框架采用网格状排布的地梁结构，能够将整机载荷均匀分散到地面基础上，不需要额外做超厚的混凝土承重墩，降低了现场基础施工的成本与周期。这套结构自带传感器与限位开关的安装预留位，从底层的极限限位、每层的平层感应，到顶部的冲顶保护位，都在型材上提前做了安装孔位与走线槽预留，现场装配时不需要二次钻孔切割，既保证了安装精度，也避免了现场加工对型材防腐层的破坏。在实际使用场景中，这类设备的额定载重通常覆盖1-2吨区间，既可以满足生产车间里模具、半成品工件在不同楼层生产线之间的转运，也能适配小型电商仓储里整托盘货品的上下楼输送，跟机人员可以随时处理运输过程中的货品偏移、卡滞问题，比纯无人载货的升降设备运维灵活性更高。

　　设计过程中特意规避了一体化井道的冗余结构，整个架体本身就可以作为独立的承重井道使用，如果是安装在建筑内部，不需要额外砌筑电梯井道，直接依附建筑墙体做辅助固定即可；如果是室外安装，只需要在架体外层加装彩钢或者铝塑板围护结构，就能满足防雨防尘的使用要求。架体的层门安装位也做了统一的基准设计，每个停靠层的门框连接点都在同一水平面上，不管是选配手动推拉门还是自动平开门，都能直接适配安装，不需要现场调整门框水平度。考虑到日常维保的需求，框架每层都预留了检修爬梯的安装位置，维保人员可以通过爬梯到达顶部机房位置，对曳引系统、电控组件进行日常点检，不需要额外搭设检修平台。横向连接梁的排布间距也经过计算，既保证了框架整体的抗扭刚度，也不会因为梁体过密影响轿厢运行的空间，同时给随行电缆、液压管路（如果是液压驱动版本）预留了足够的排布空间，避免线缆在升降过程中与框架构件产生摩擦破损。不同于标准化的商用电梯，这类非标定 制的升降机架体，在设计时就充分考虑了不同现场的尺寸适配性，所有型材的选型都经过载荷校核，在保证结构强度冗余的前提下，尽可能控制整体自重，降低对建筑楼面的载荷要求。

　　比如在低层建筑使用时，还可以根据实际提升高度调整立柱的壁厚，在3层及以下的场景里适当降低型材规格，进一步控制制造成本，而在更高楼层使用时，只需要增加立柱的壁厚与横向支撑的密度，就能满足更高的结构强度要求，整个框架的模块化设计程度很高，不需要重新做整体结构设计就能适配不同的提升高度需求。限位开关的安装支架采用可调节式设计，现场调试时可以根据实际平层精度需求微调触发位置，不需要重新焊接支架，大幅缩短了现场调试的时间。传感器的走线全部隐藏在型材的预留空腔内，外部看不到明线，既美观也能避免日常作业中货品剐蹭导致线路损坏。整个架体的表面处理采用喷塑工艺，相比普通油漆涂层耐磨性更好，在工业场景下长期使用也不容易出现锈蚀掉漆的问题，维护起来更加简单。
